Котел паровой твёрдотопливный серии Е, модель Е-1,0-0,9Р

Котёл паровой твёрдотопливный Е-1,0-0,9Р, паропроизводительностью 1000 кг пара в час, производства ООО «Барнаульский котельно-механический завод», предназначен для получения насыщенного пара с температурой 170 градусов Цельсия и рабочим давлением 0,8 МПа (8 кгс/см2), используемого на технологические нужды предприятий различных отраслей промышленности и сельского хозяйства, а также для систем отопления, вентиляции и горячего водоснабжения объектов промышленного и бытового назначения.

Вид сжигаемого топлива – уголь.

Условное обозначение котла Е-1,0-0,9Р:

Расшифровка обозначения:

Е - котел с естественной циркуляцией;

1,0 – номинальная паропроизводительность, тонн/час;

0,9 – абсолютное давление, МПа (9 кгс/см2);

Р - ручное топочное устройство.

1000 кг/ч

Количество пара

0,8 МПа

Давление пара

170 градусов

Температура пара

от 81%

КПД

Описание

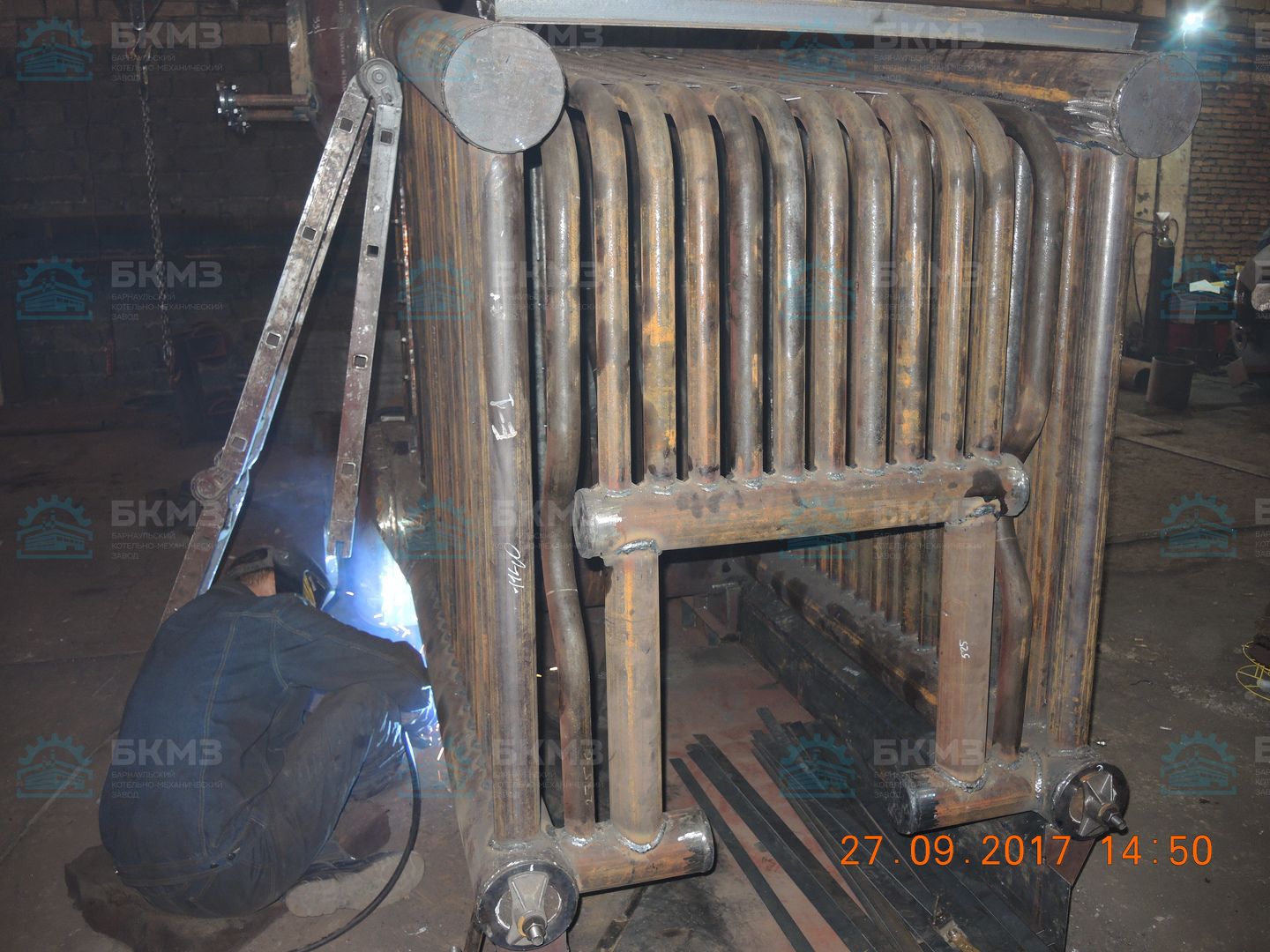

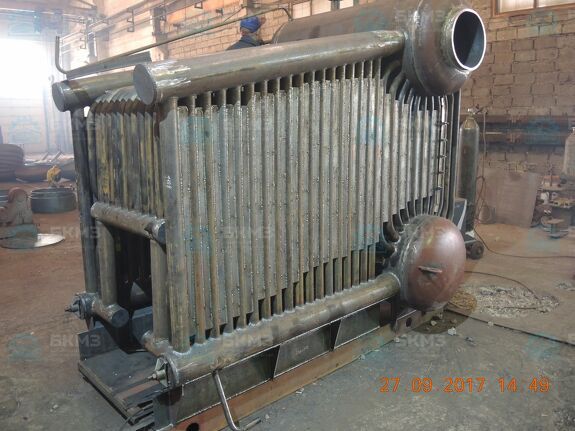

Паровой котёл Е-1,0-0,9Р состоит из смонтированной на опорной раме конструкции, состоящей из нижнего и верхнего барабанов, между которыми вварены вертикально расположенные трубы конвективной части, а также газоплотной трубной системы топочной части (камеры горения), образованной двумя боковыми экранами и одним потолочно-фронтовым экраном, соединёнными с верхним и нижним барабанами.

Трубы конвективного пучка разделены перегородками: первая перегородка образована первым рядом труб конвективного пучка и приваренными между ними плавниками, остальные перегородки выполнены из жаростойкой стали. Перегородки меняют направление потока газов и улучшают условия теплообмена.

Трубная система и барабаны котла теплоизолируются минеральной ватой и покрываются декоративной быстросъёмной обшивкой из профилированного листа.

Для очистки и осмотра нижних коллекторов снаружи, на в обшивке котла предусмотрены ревизионные лючки. Доступ во внутреннюю часть барабанов к трубам конвективного пучка и верхним, и нижним коллекторам возможен благодаря съемным люкам, расположенным на торцах барабанов.

Котёл оснащён встроенным топочным устройством – чугунная колосниковая решётка.

Топочное устройство реализуется в двух вариантах исполнения:

- с неповоротными статичными колосниками;

- с поворотными колосниками опрокидывающего типа.

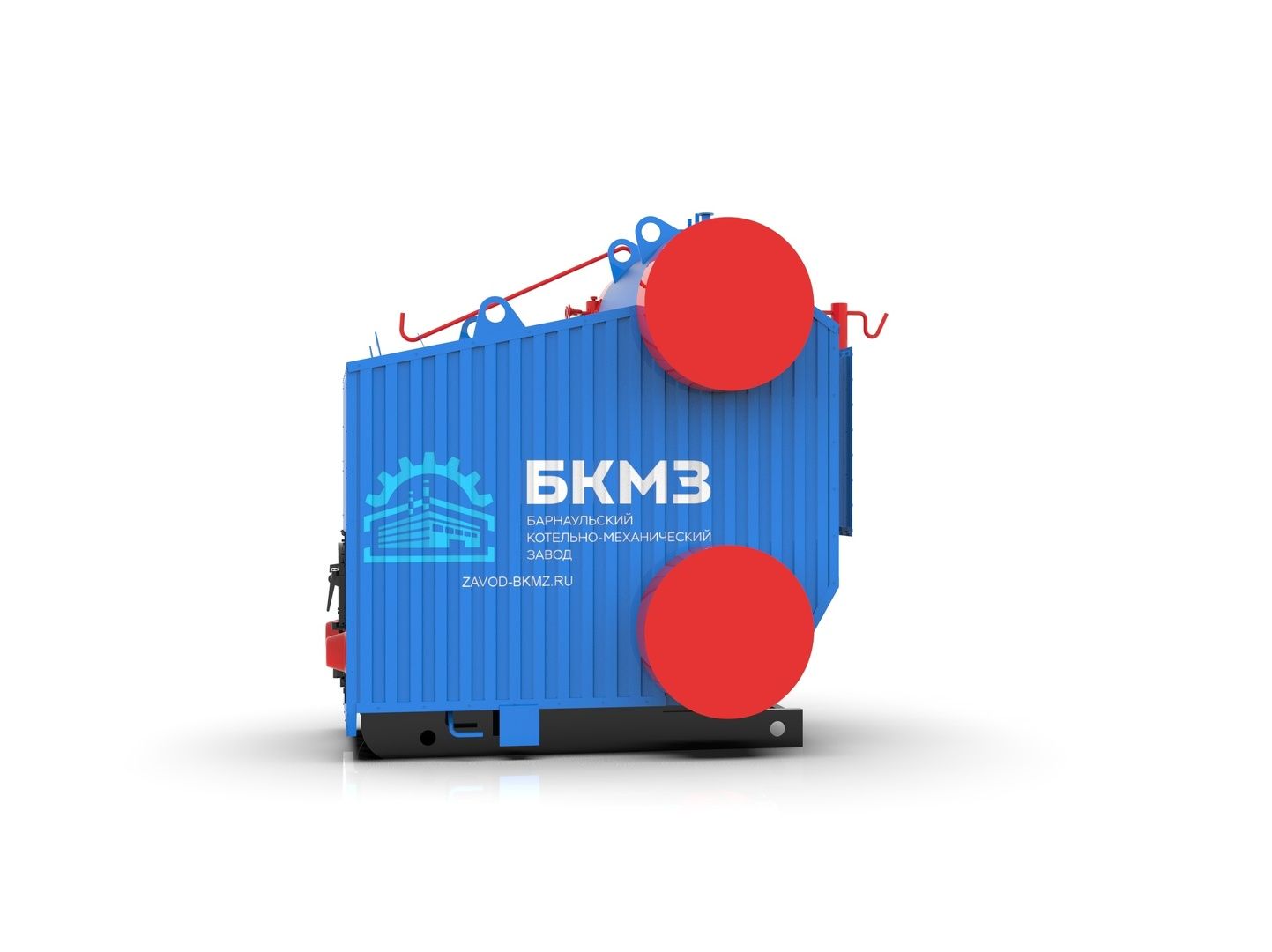

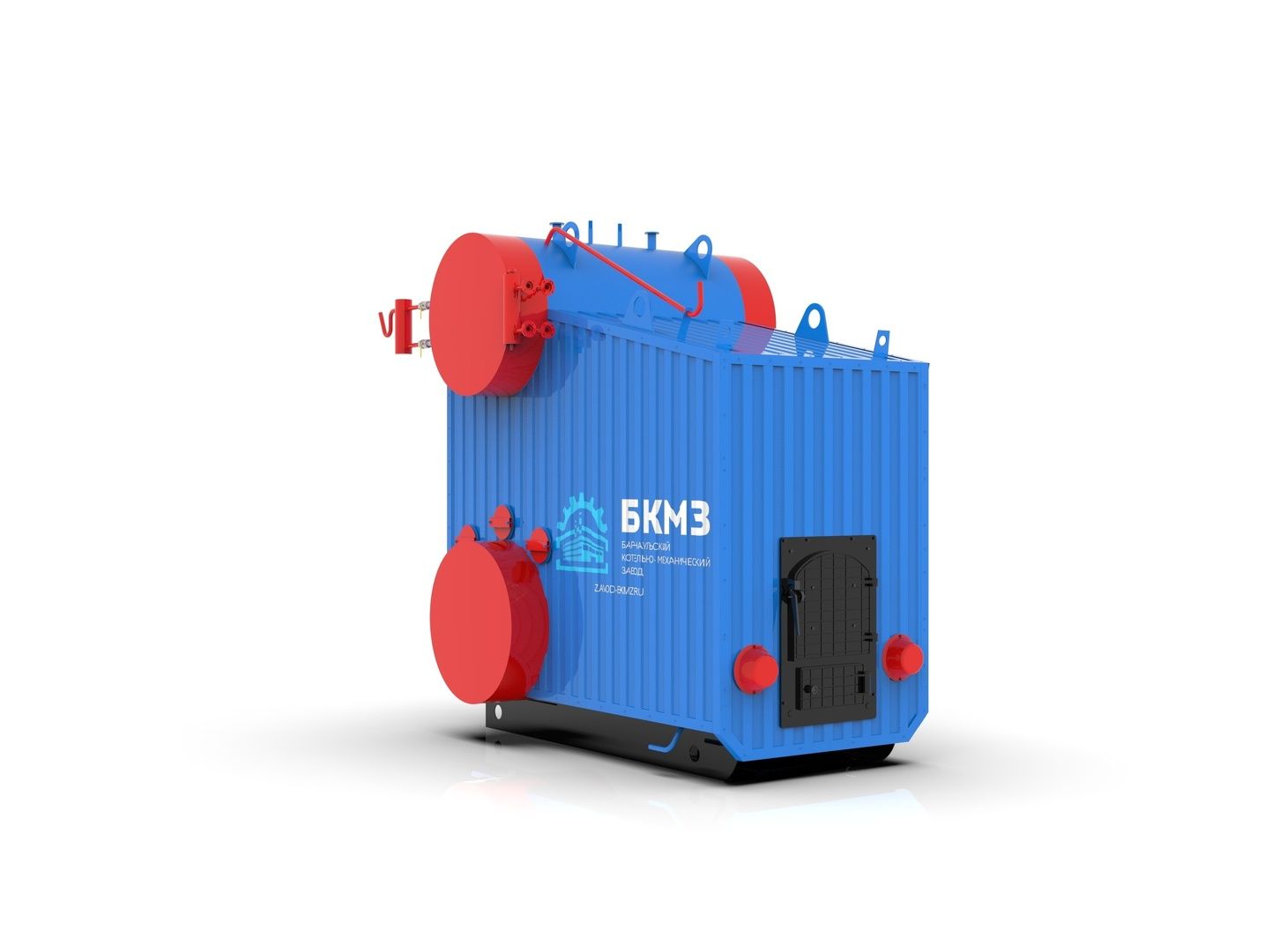

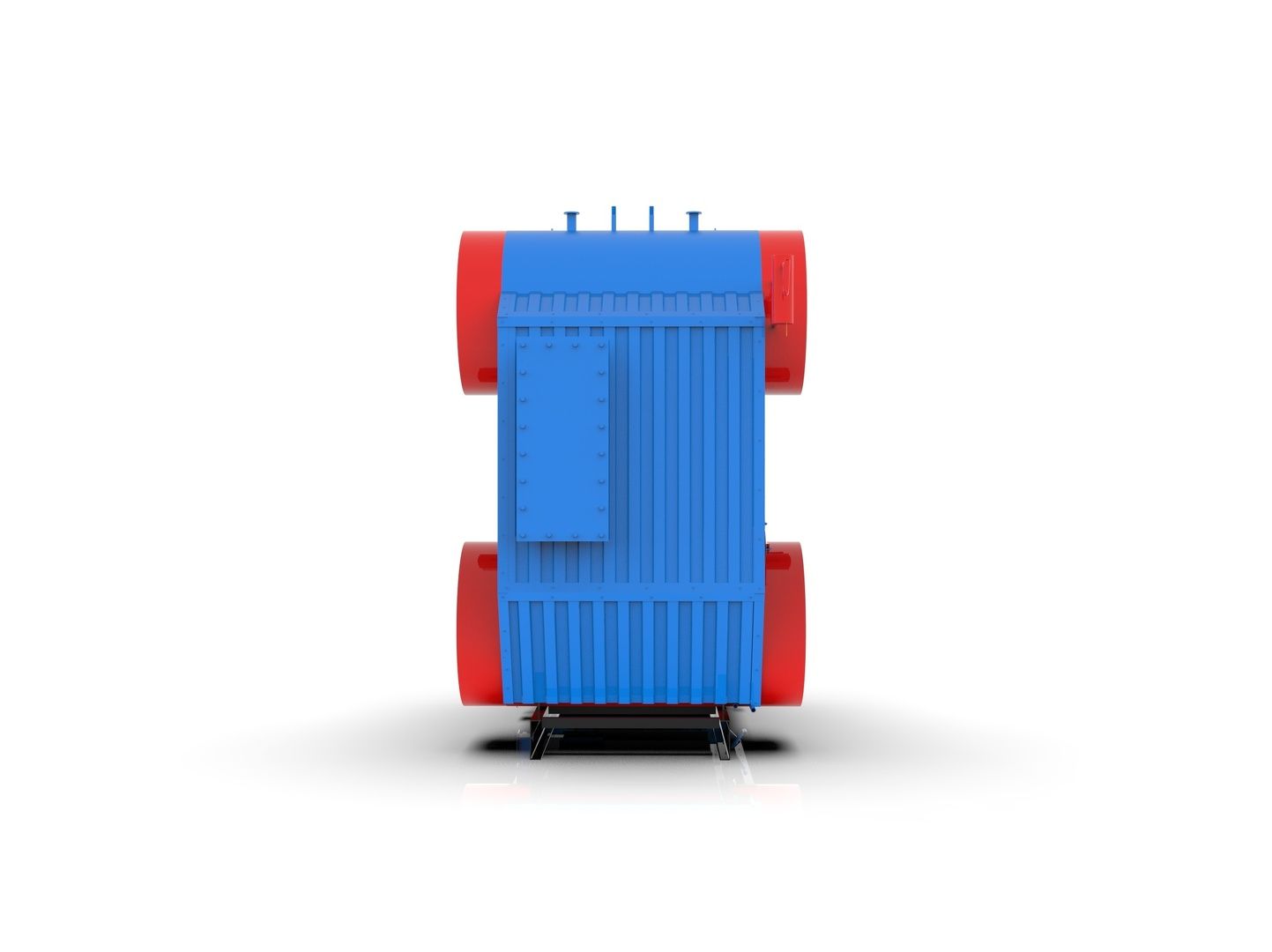

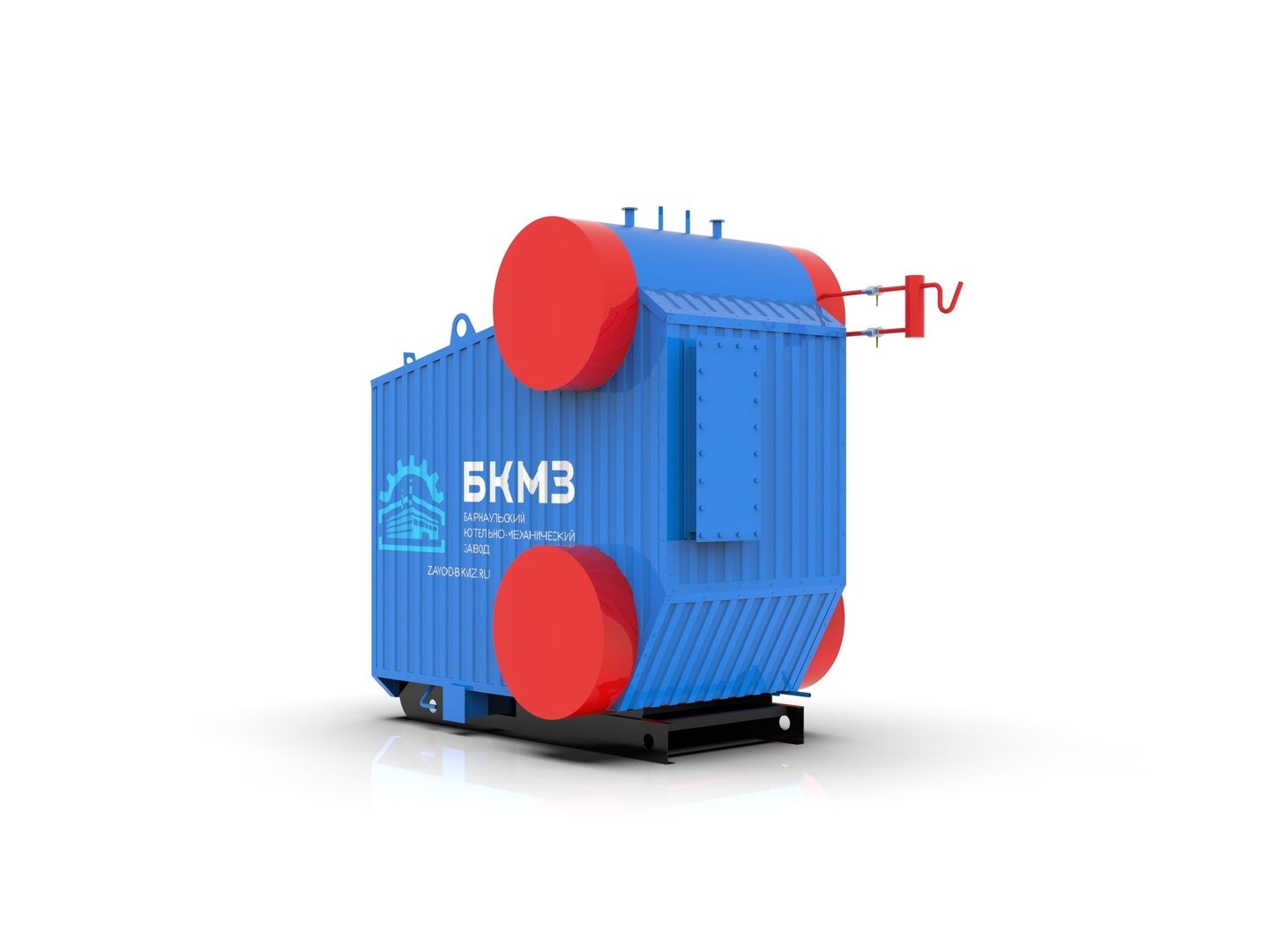

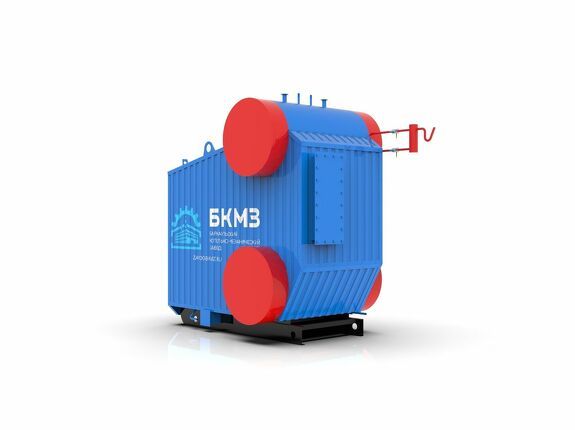

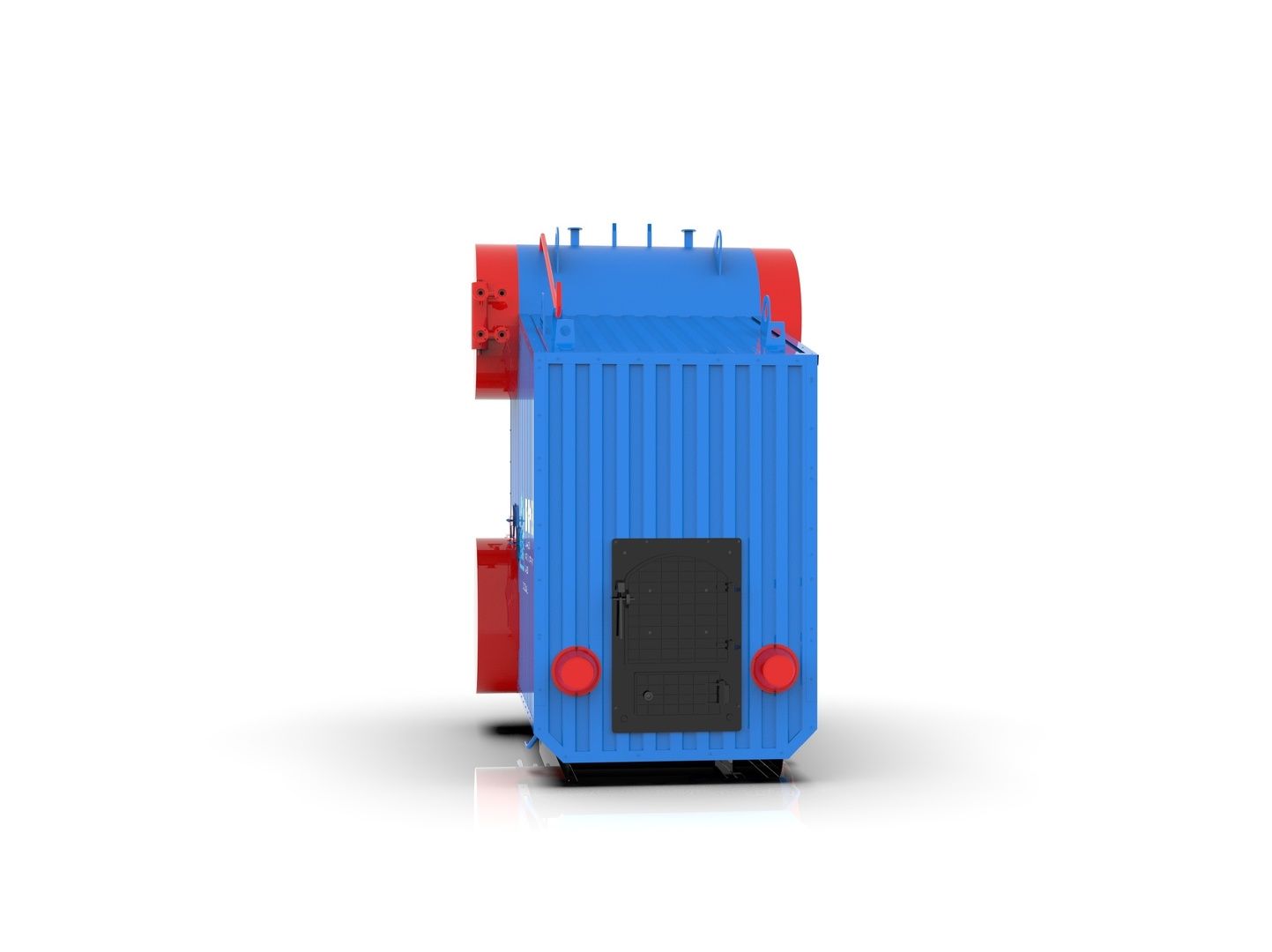

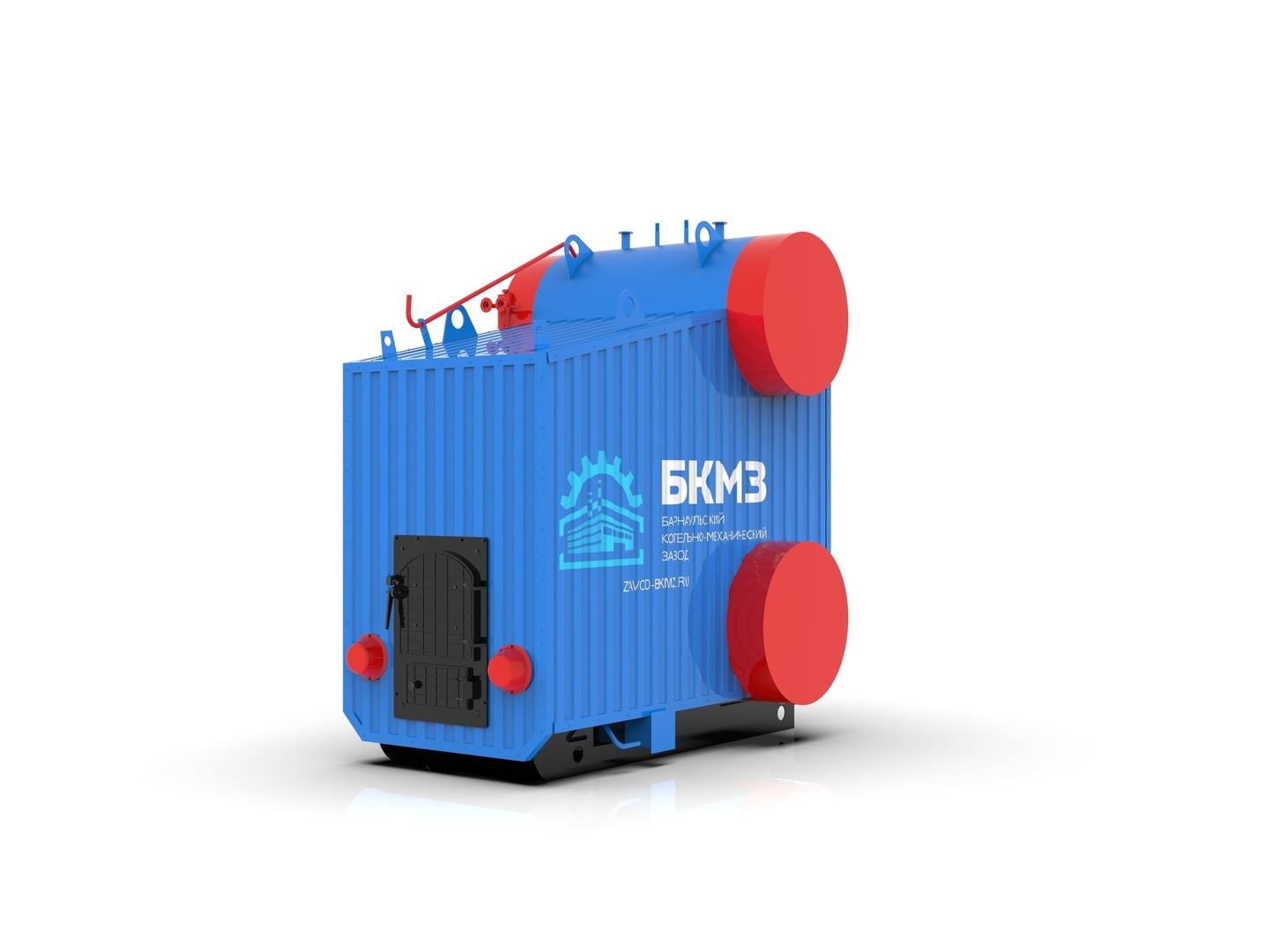

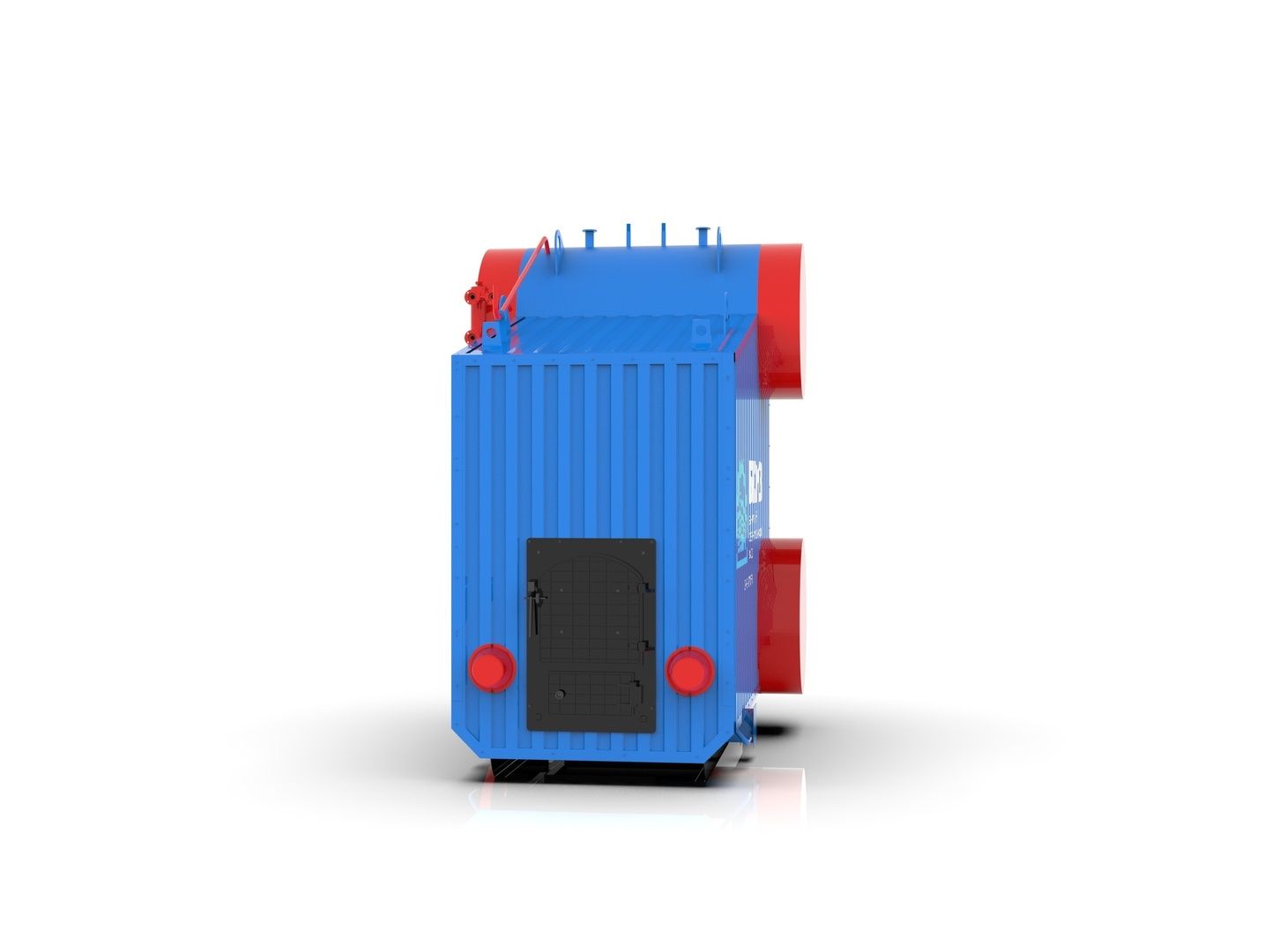

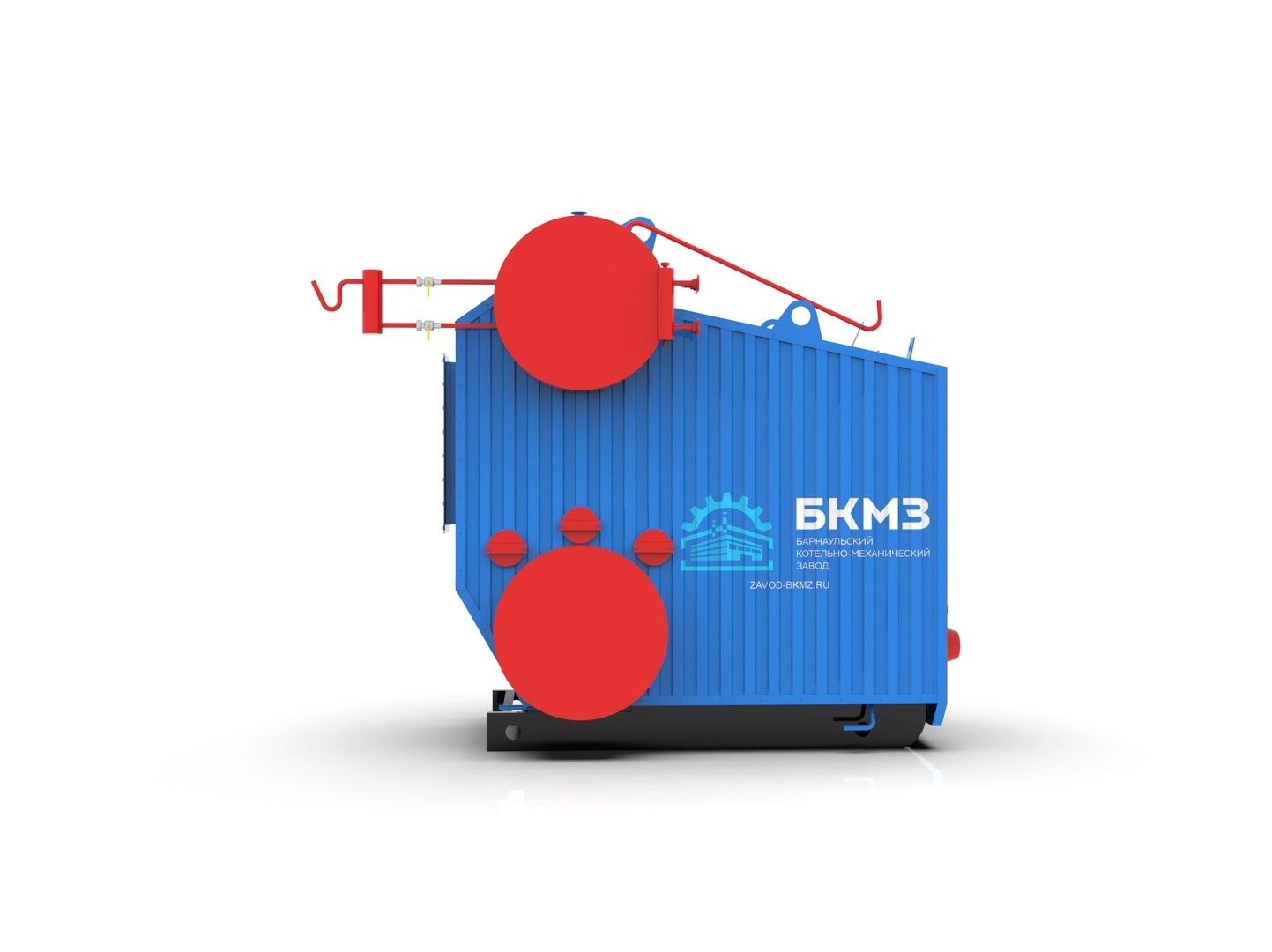

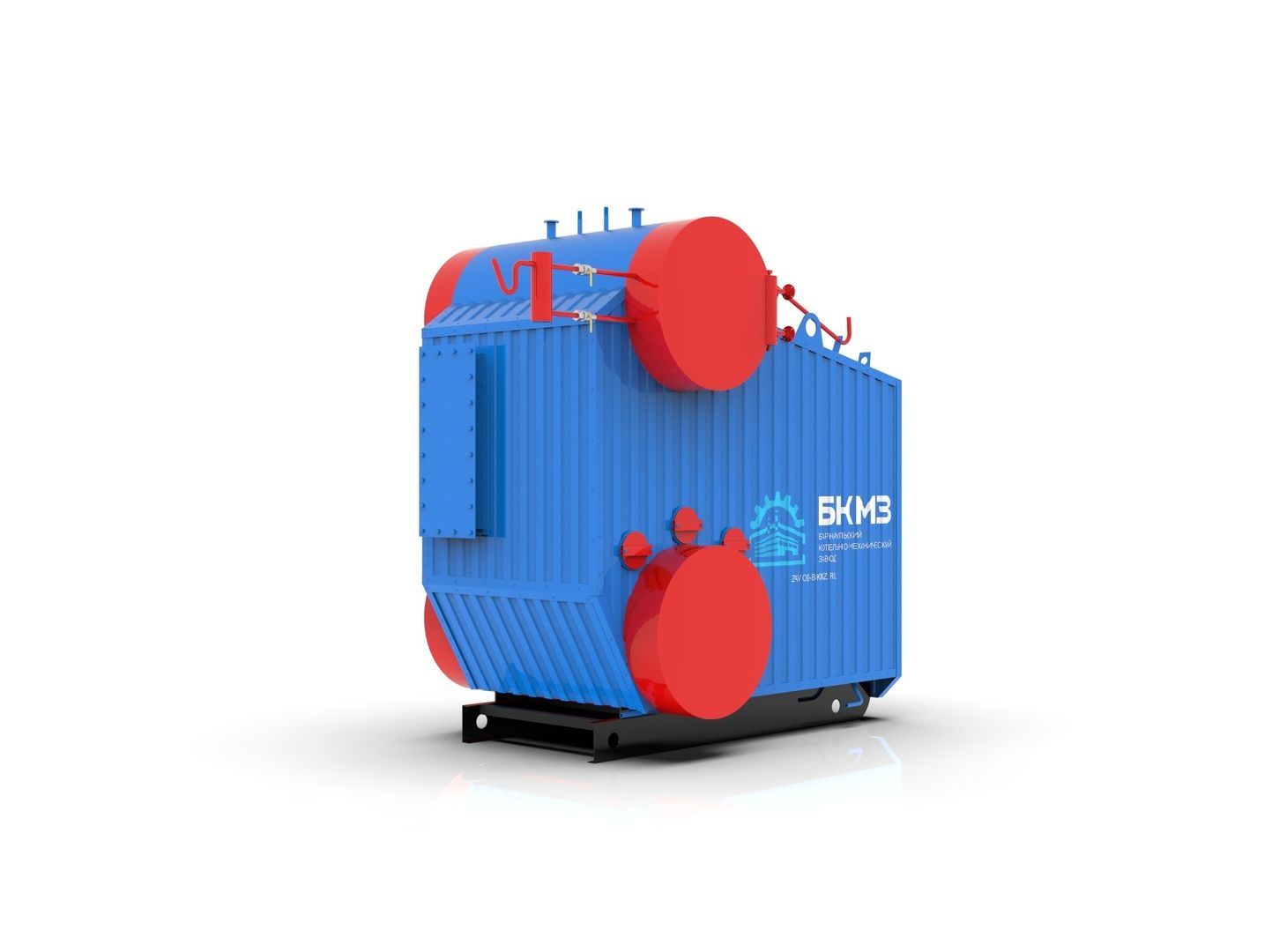

Котёл паровой твёрдотопливный угольный Е-1,0-0,9Р Е-1/9

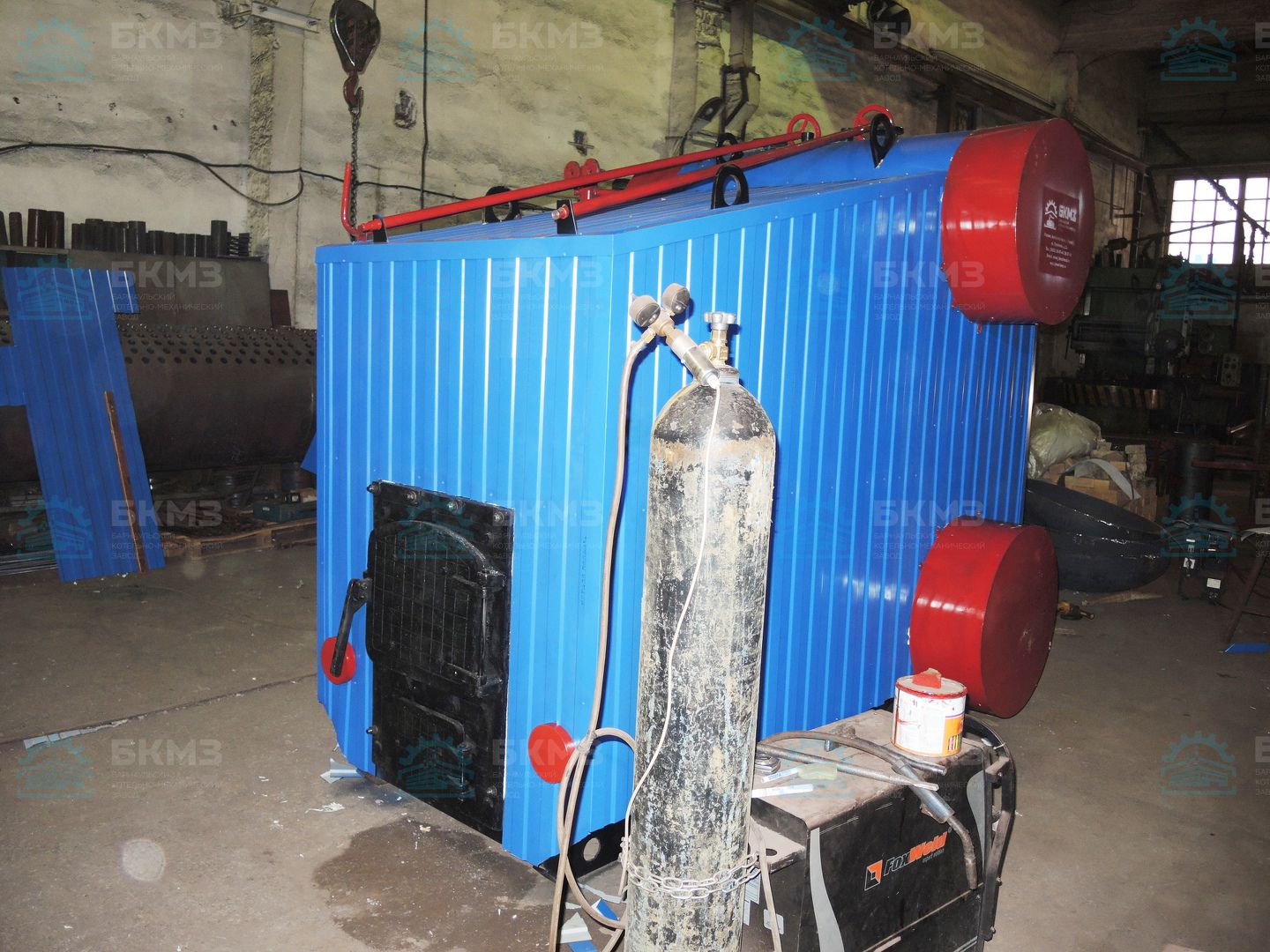

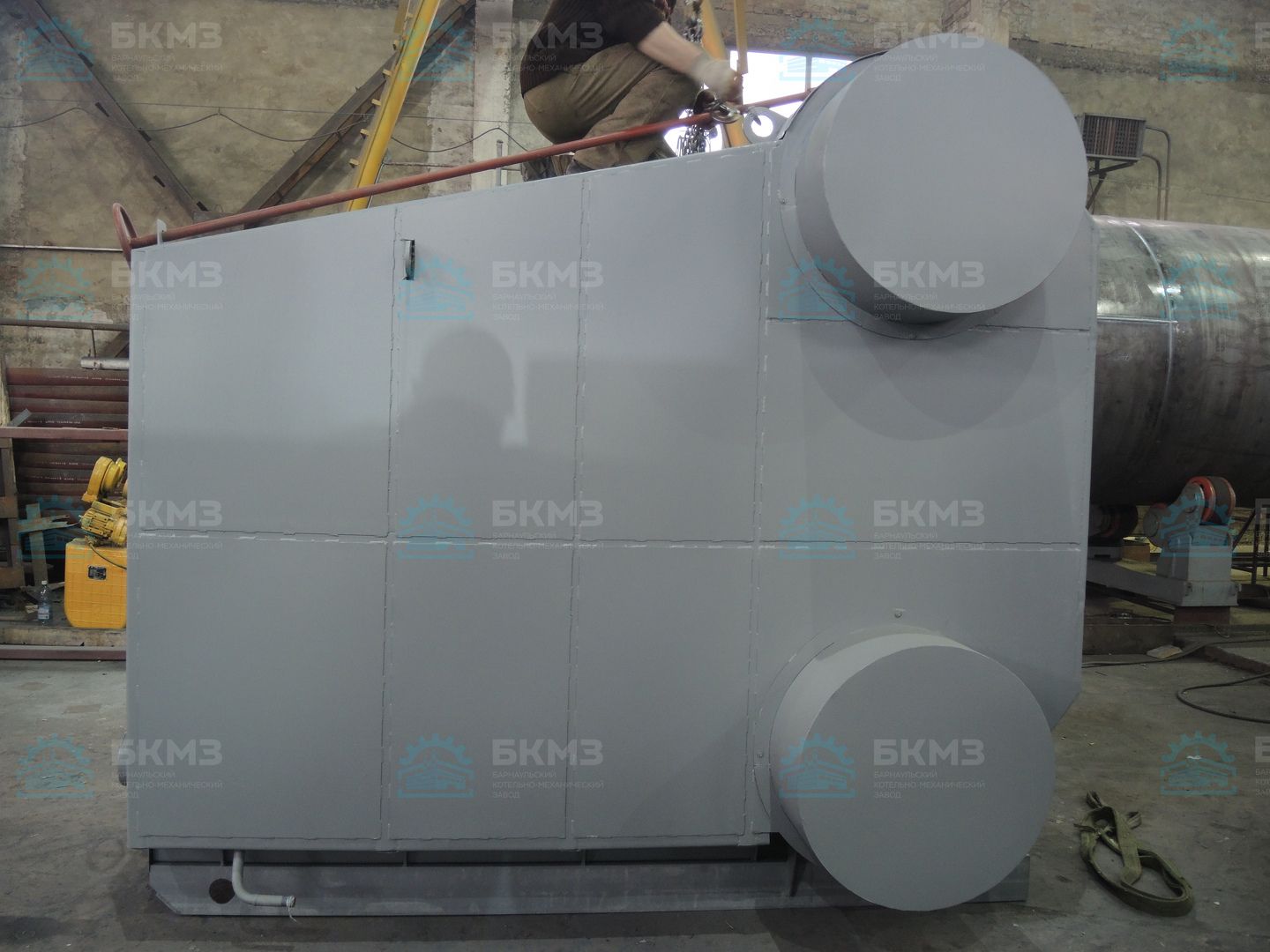

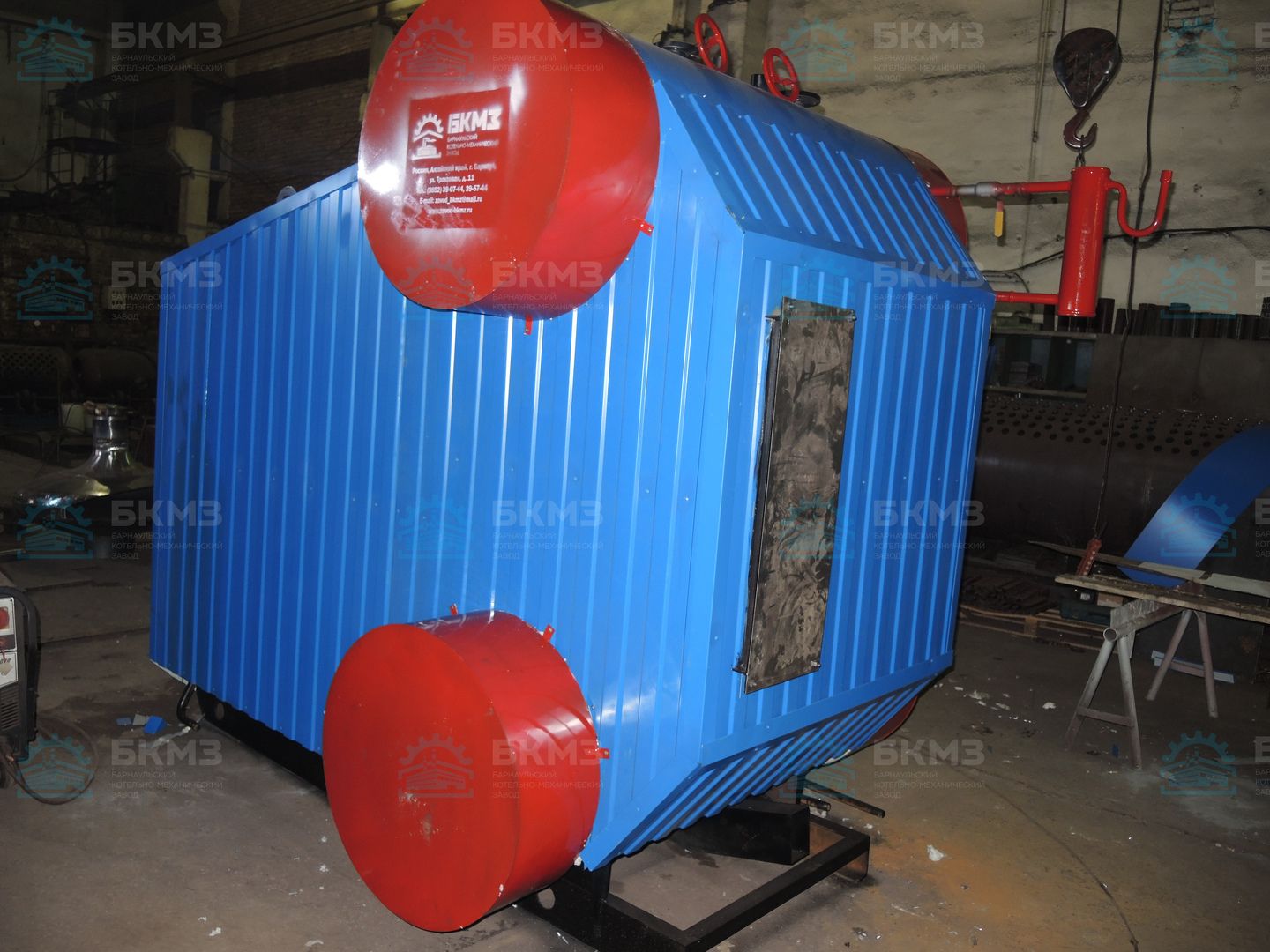

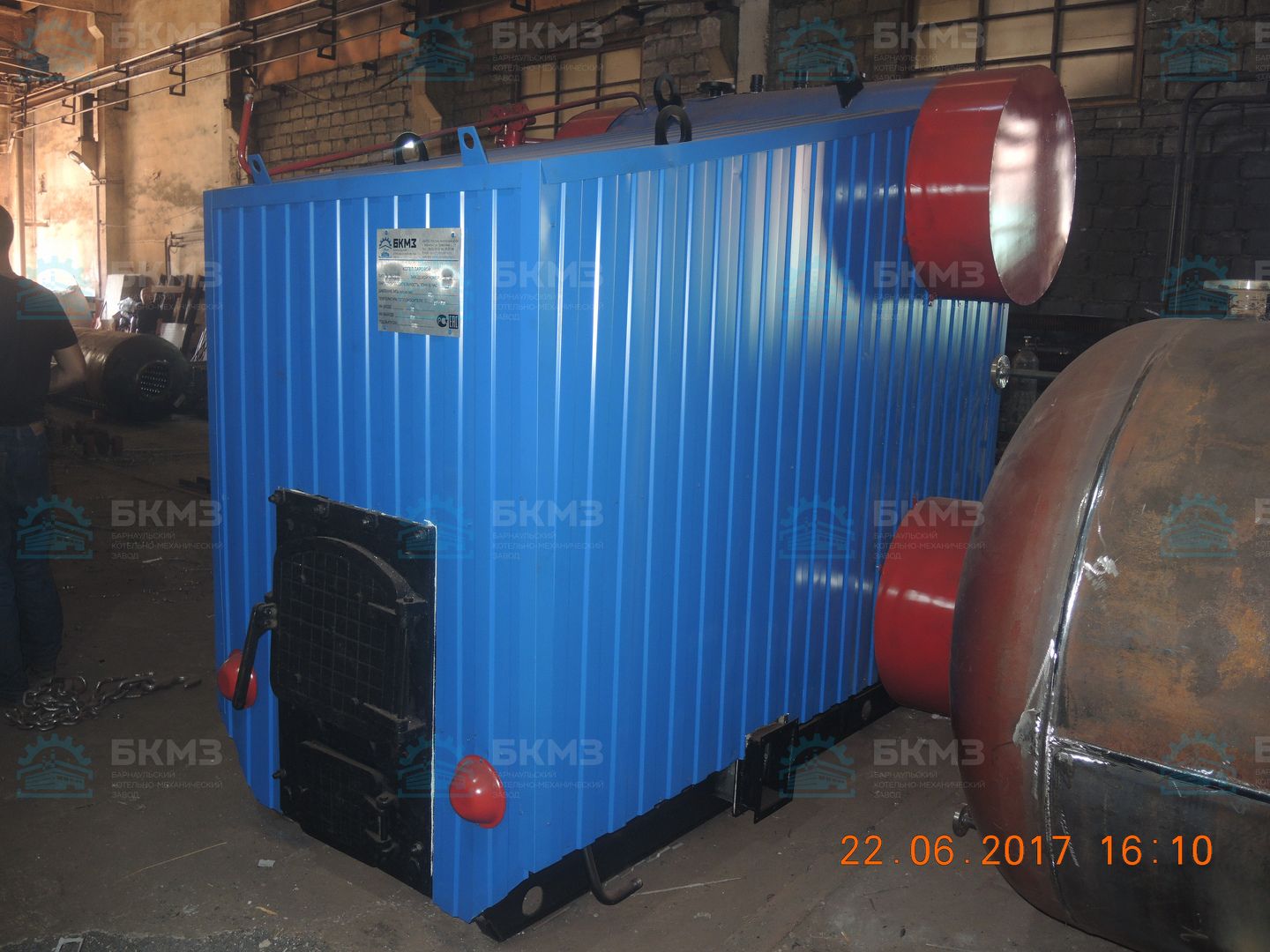

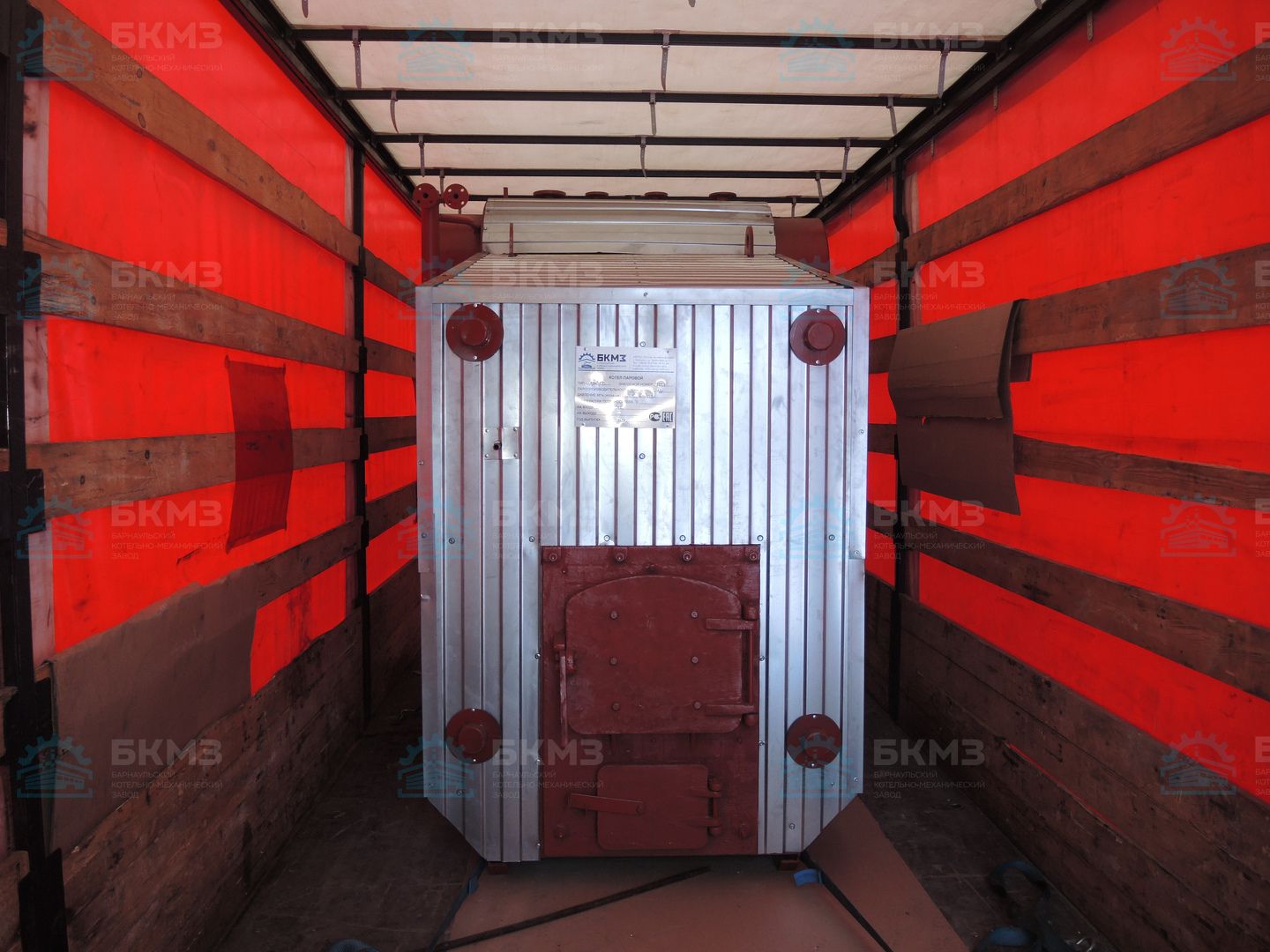

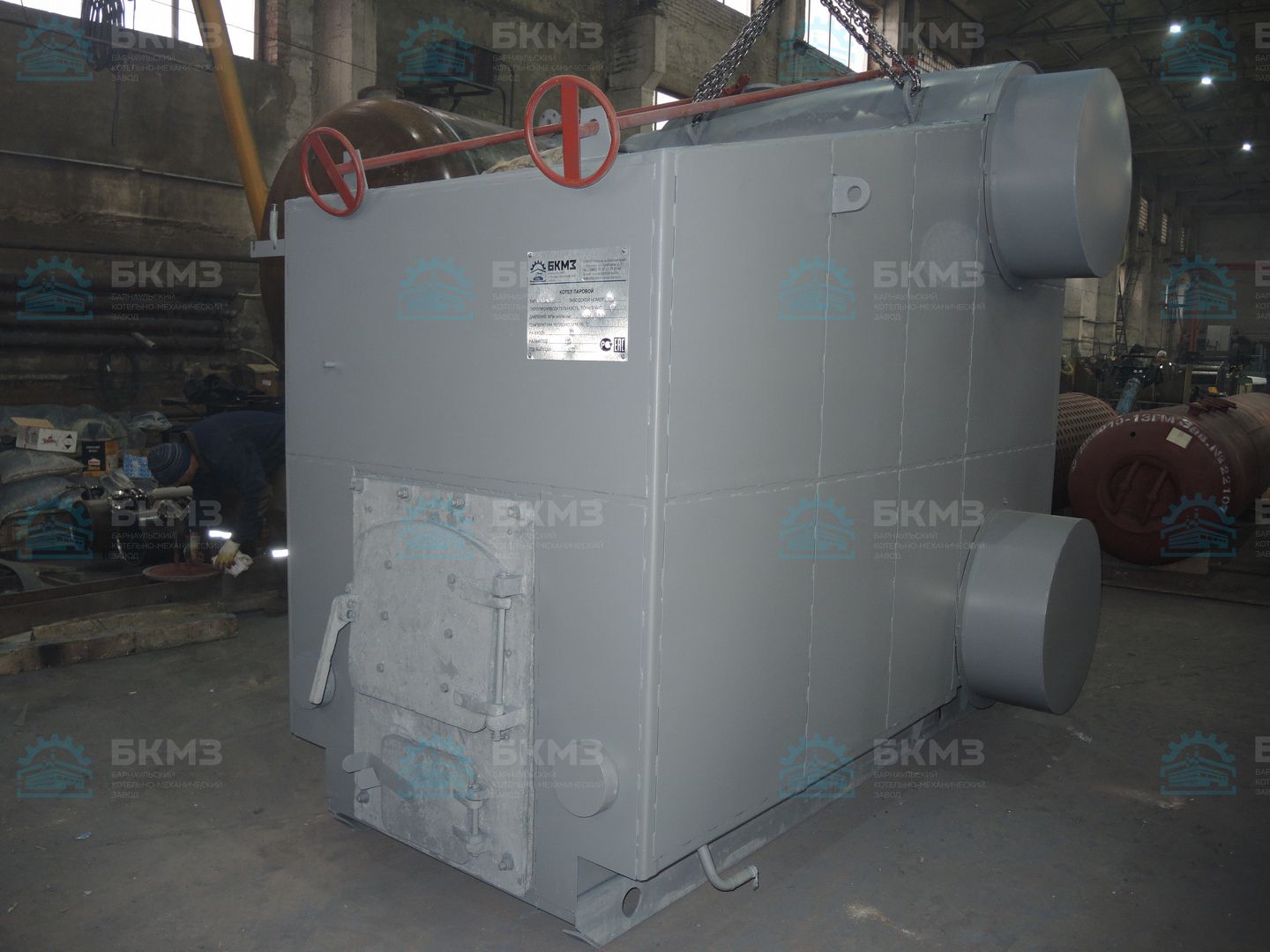

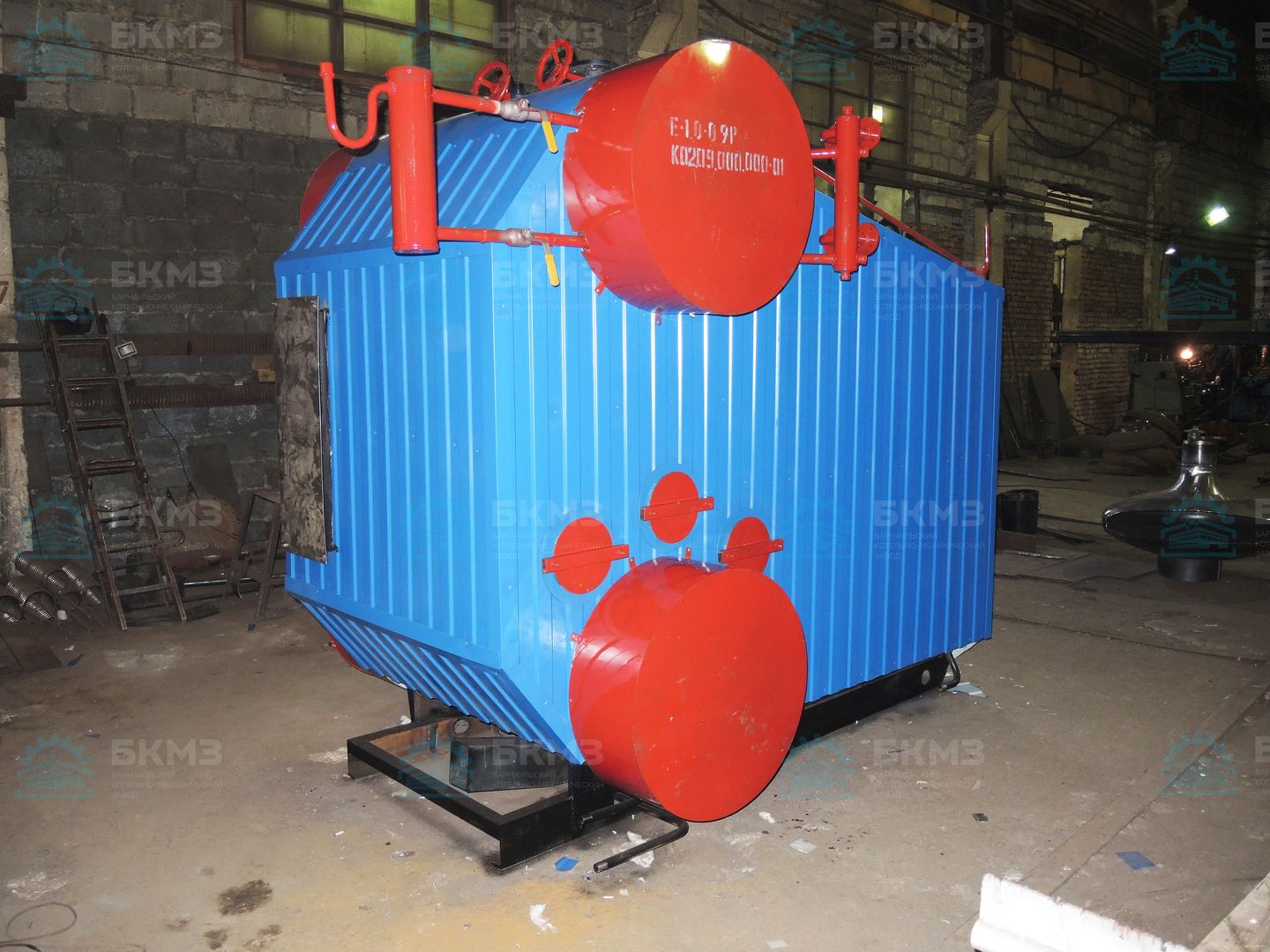

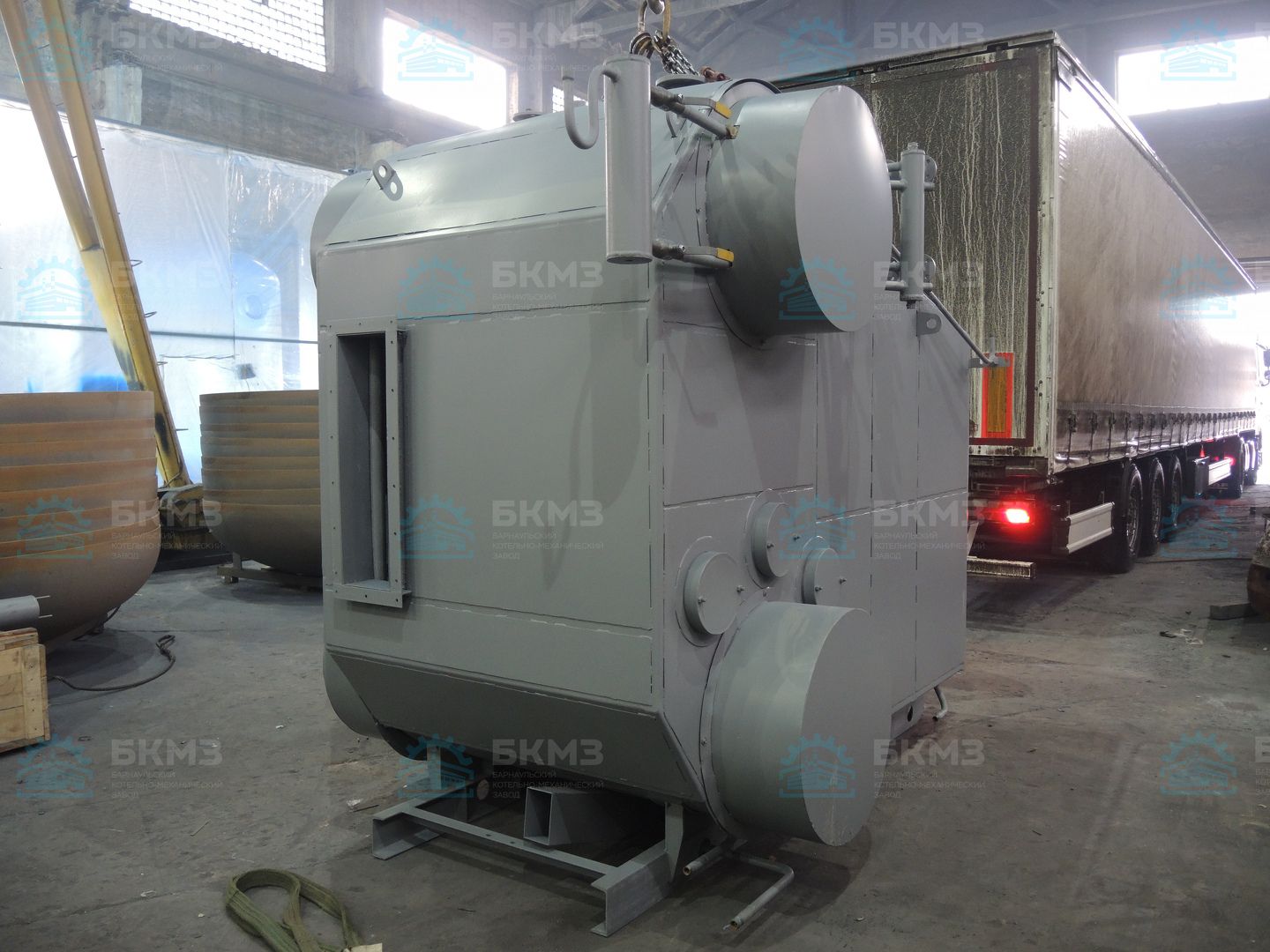

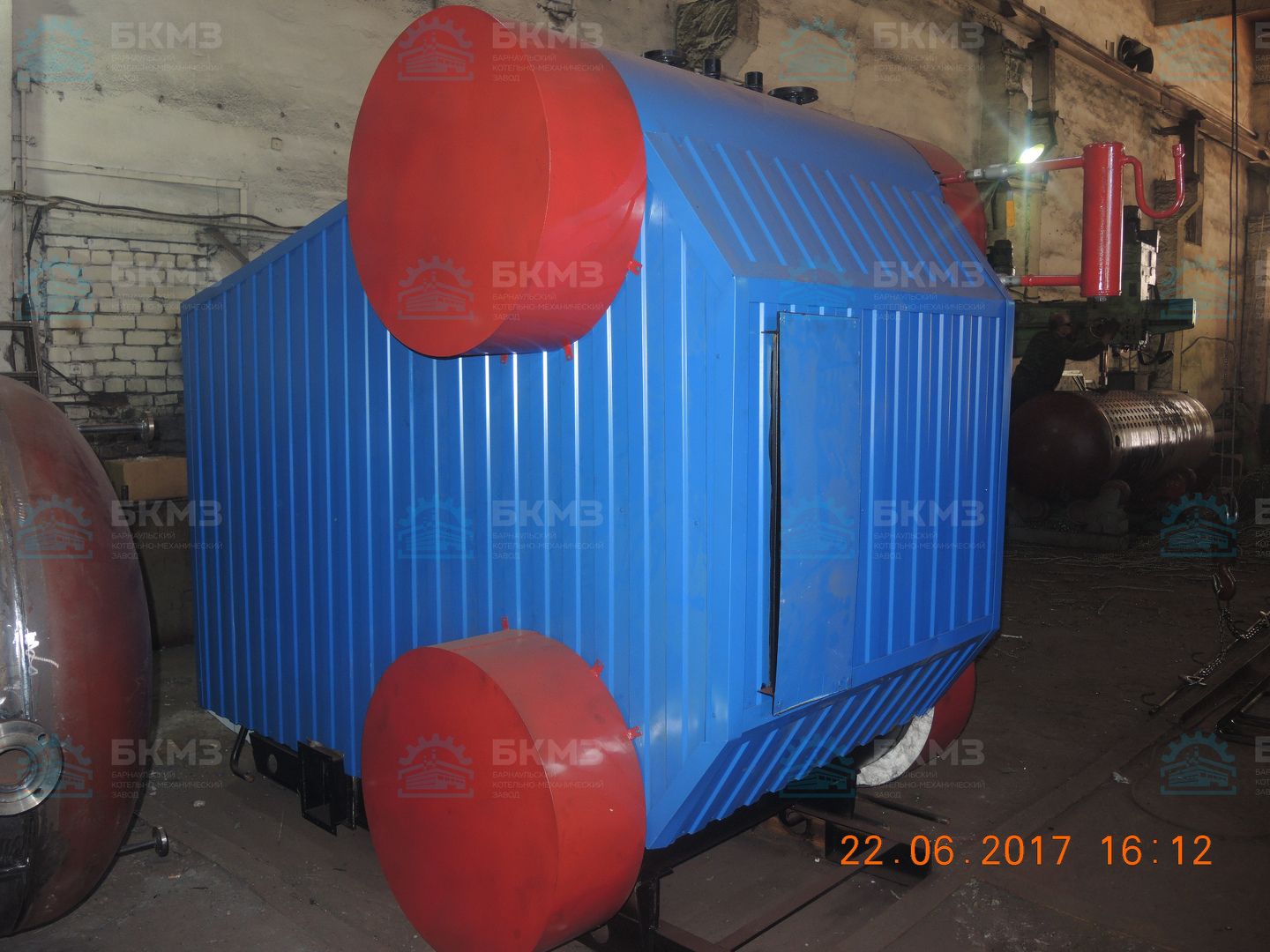

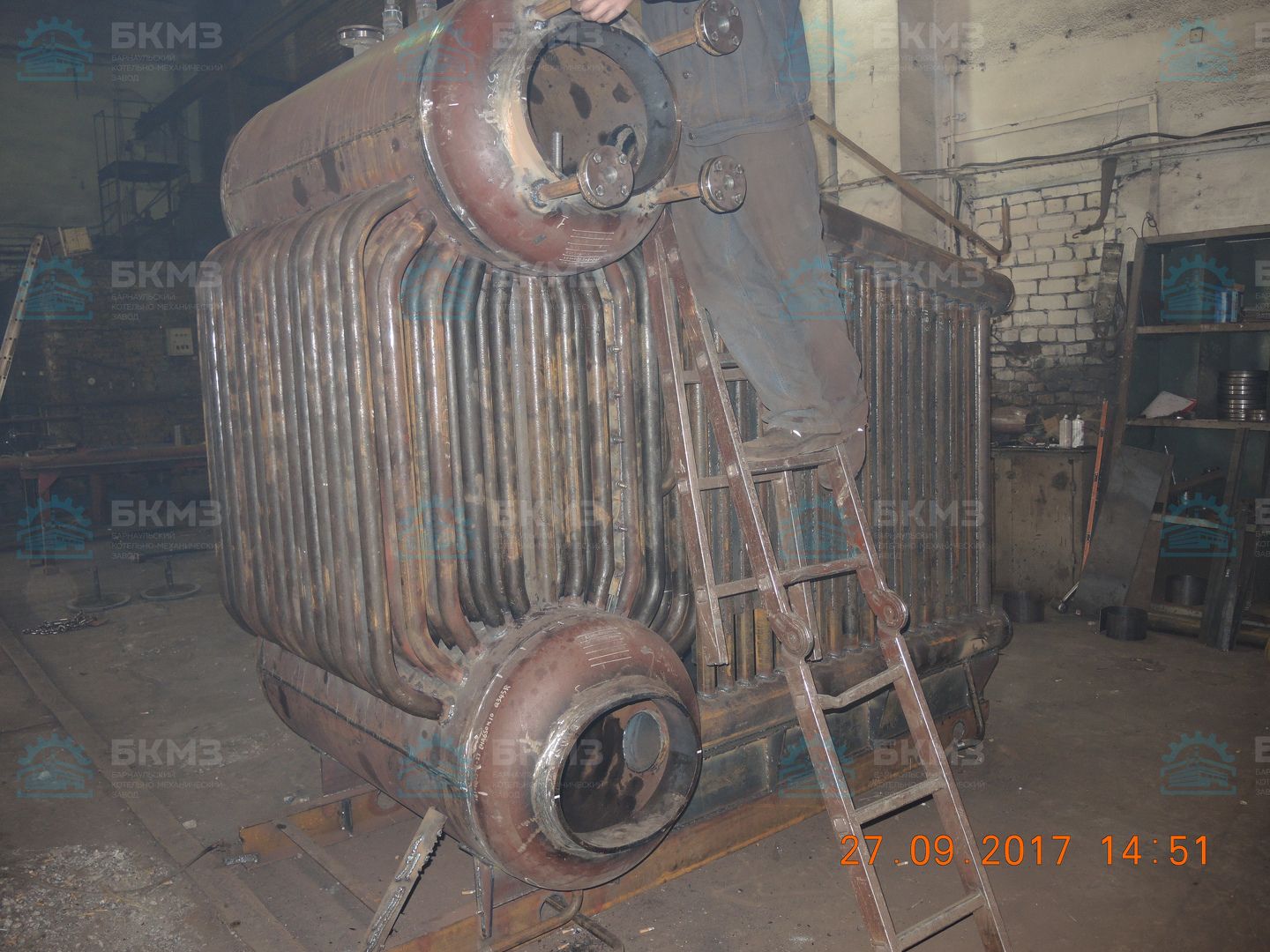

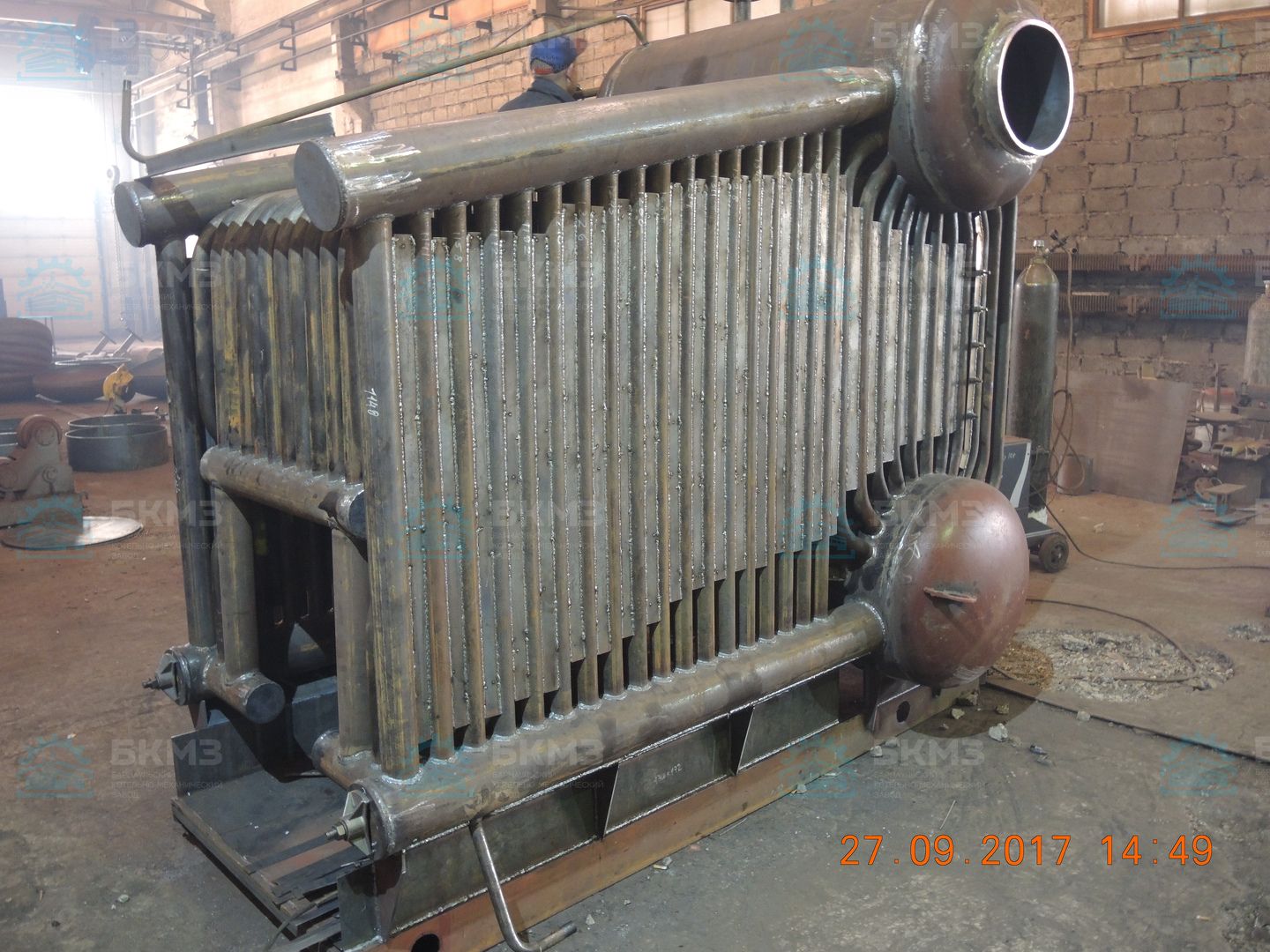

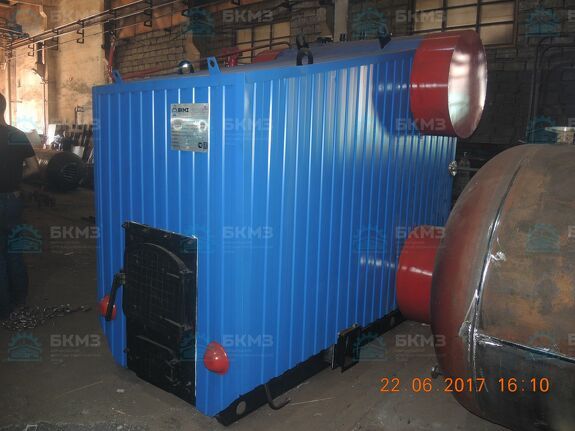

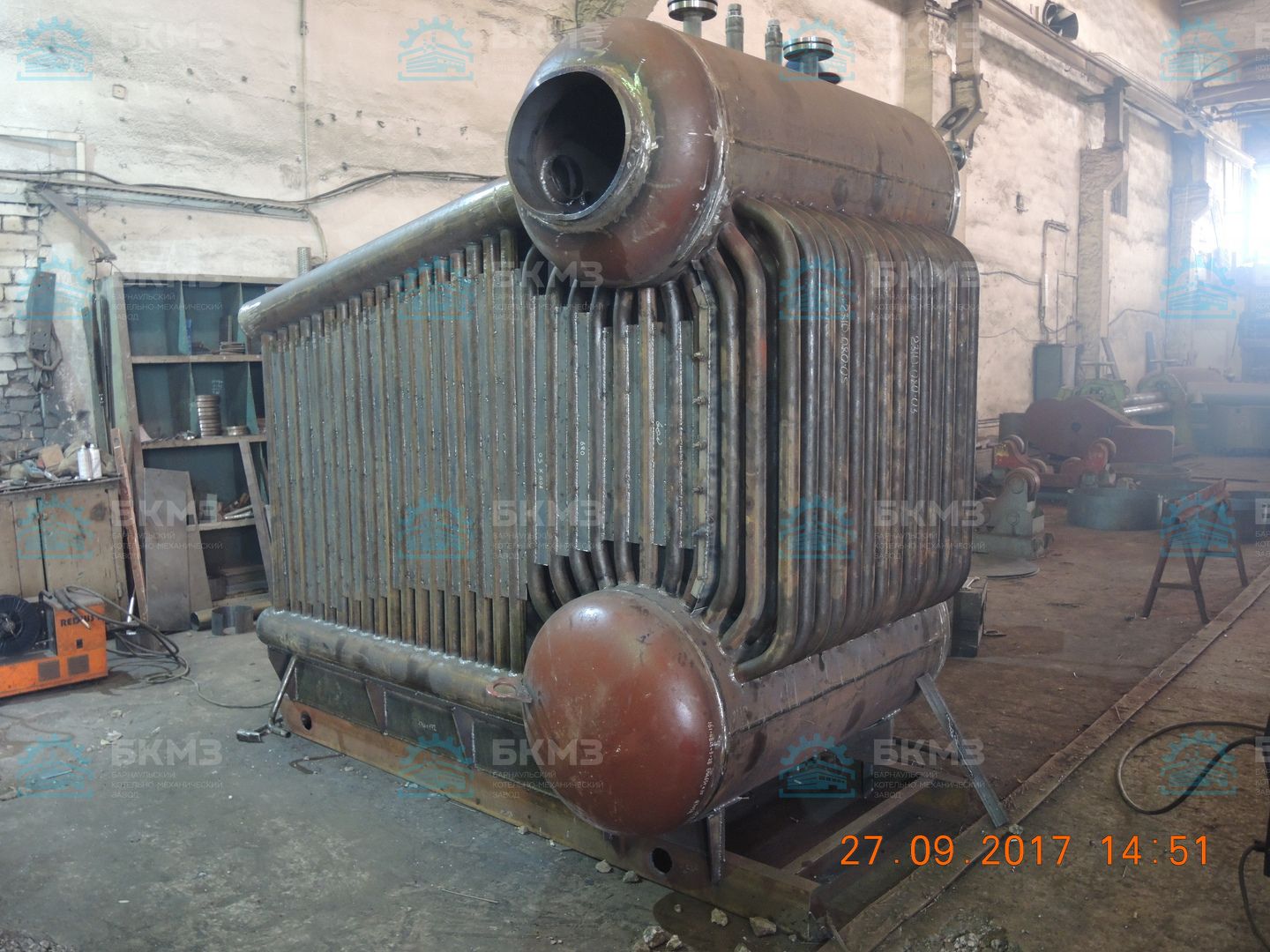

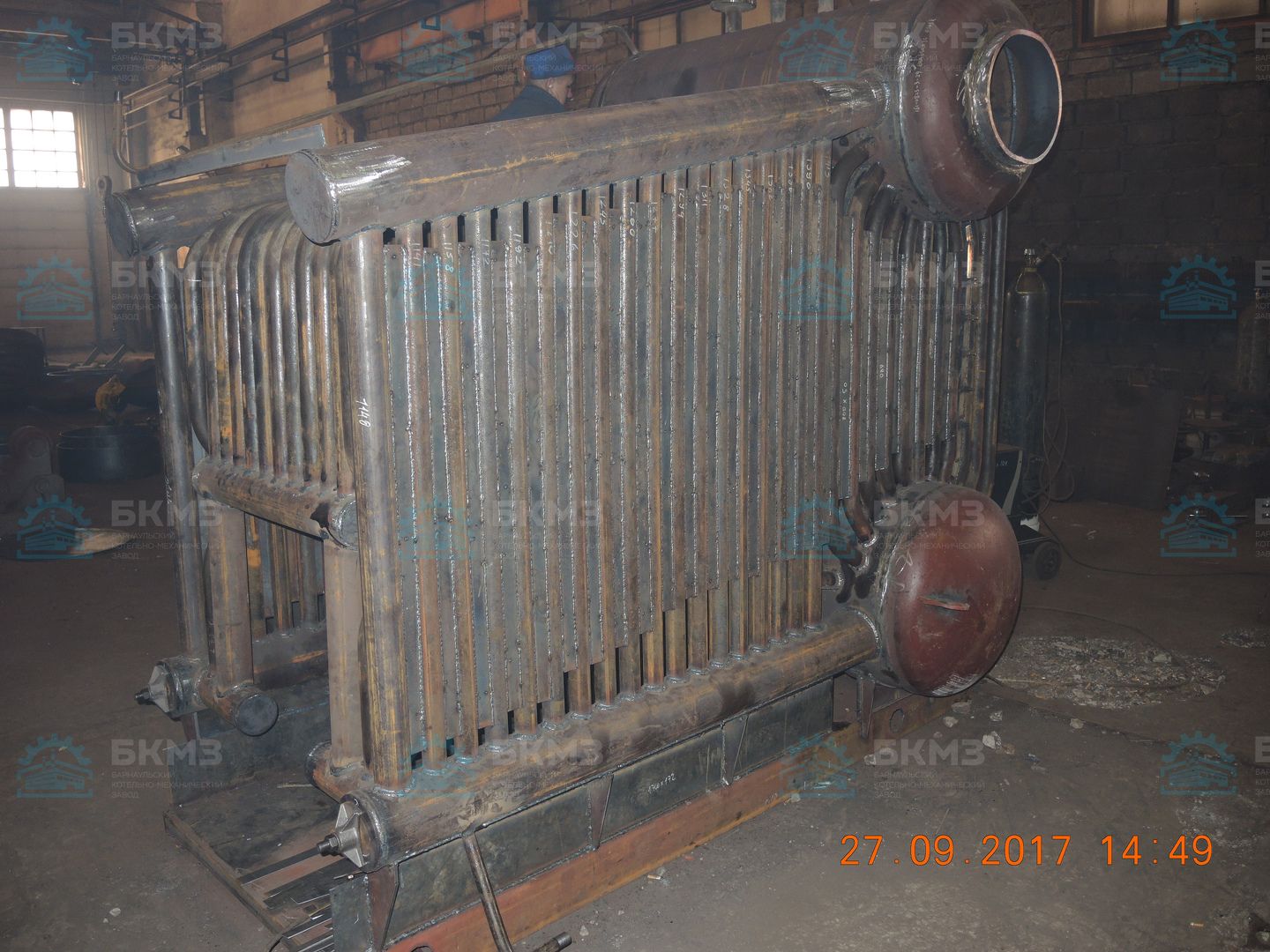

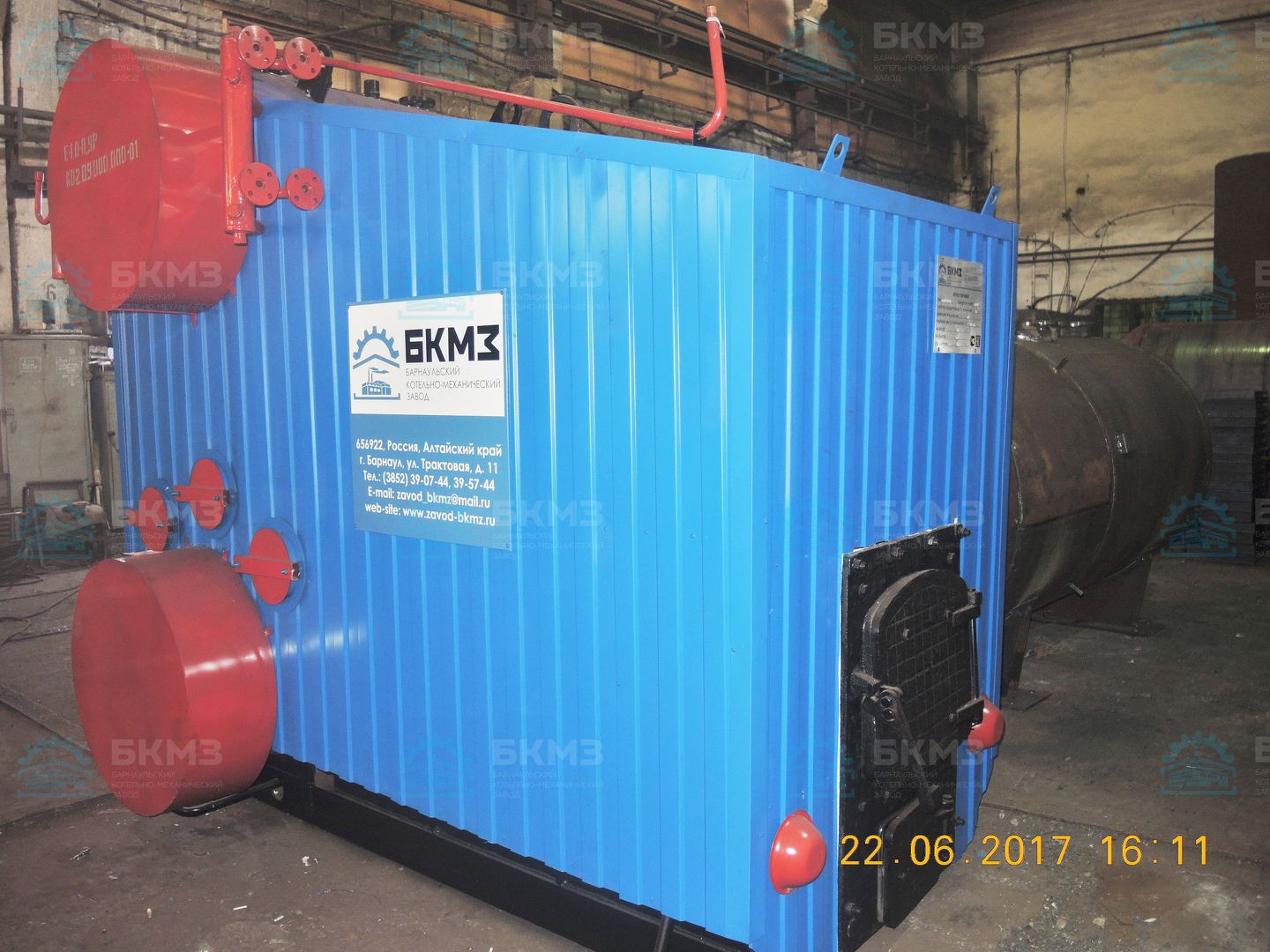

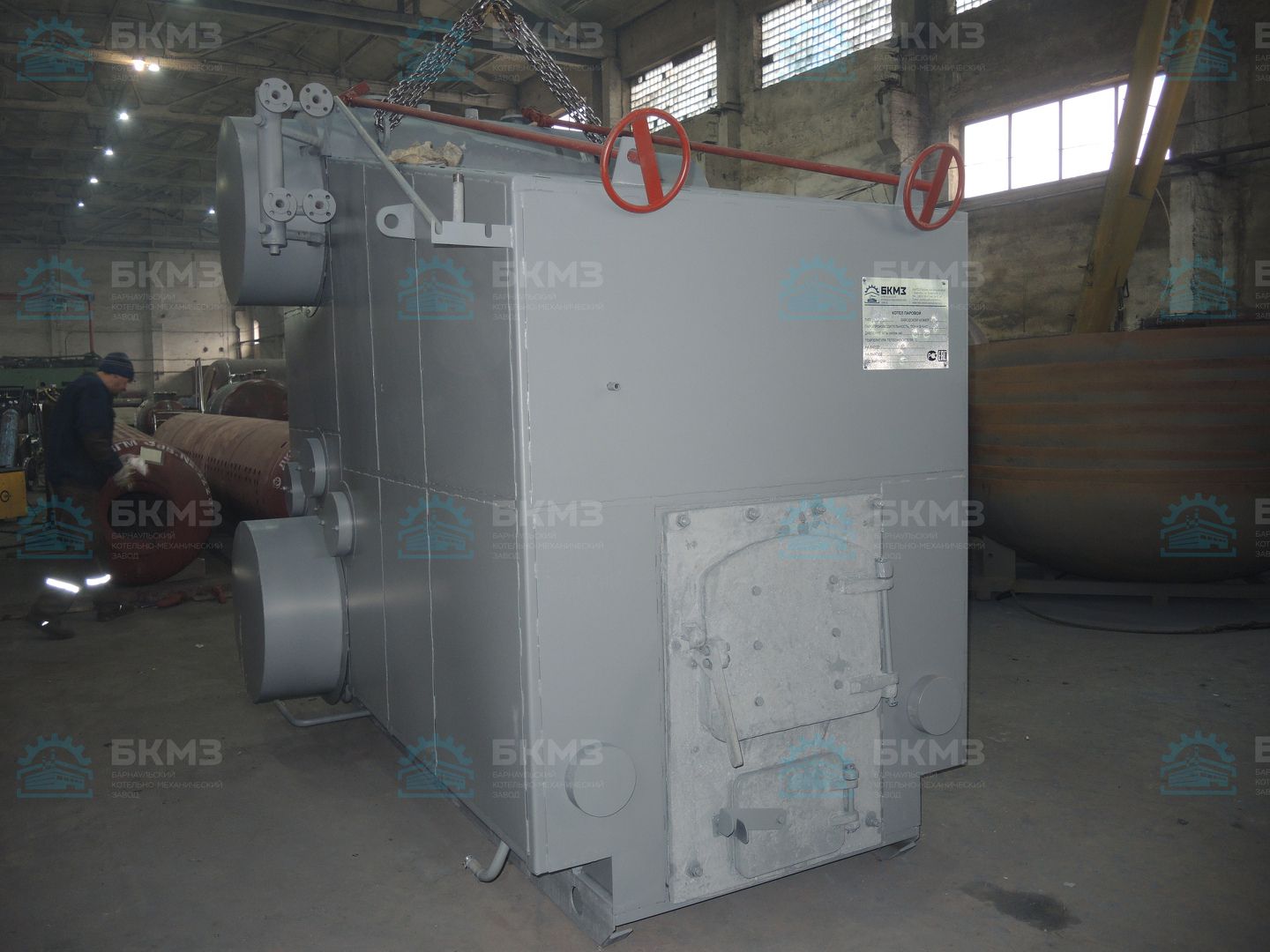

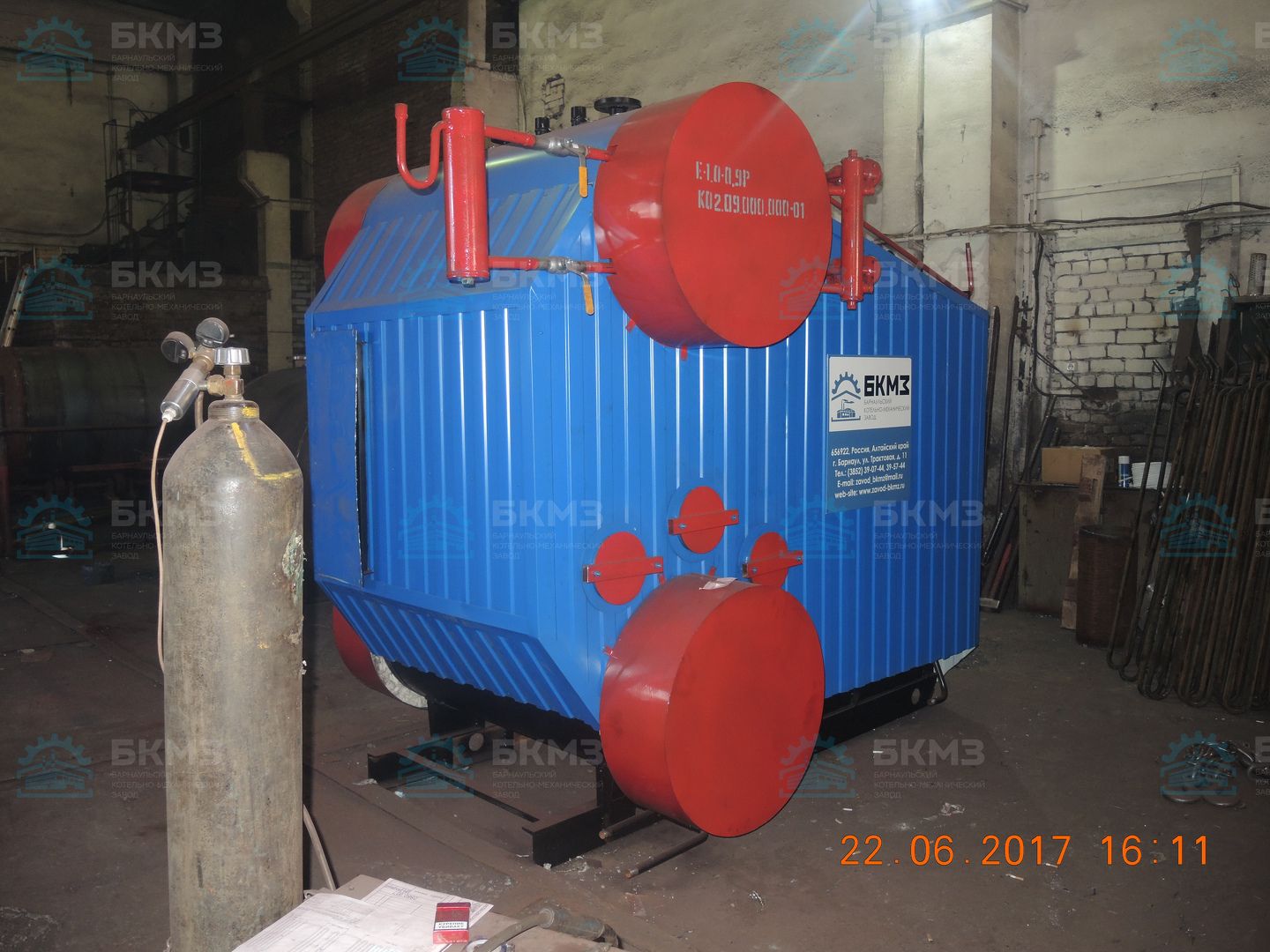

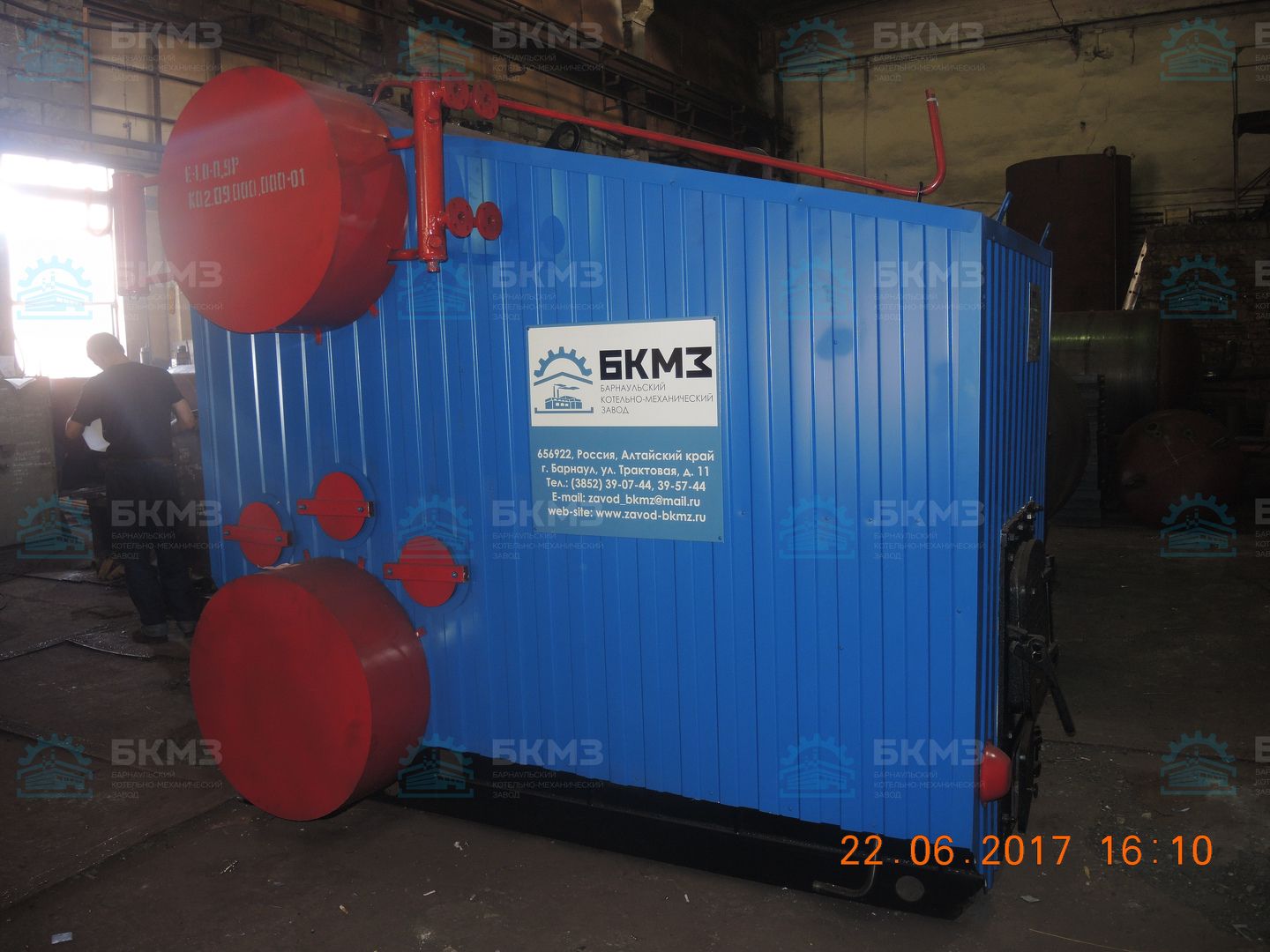

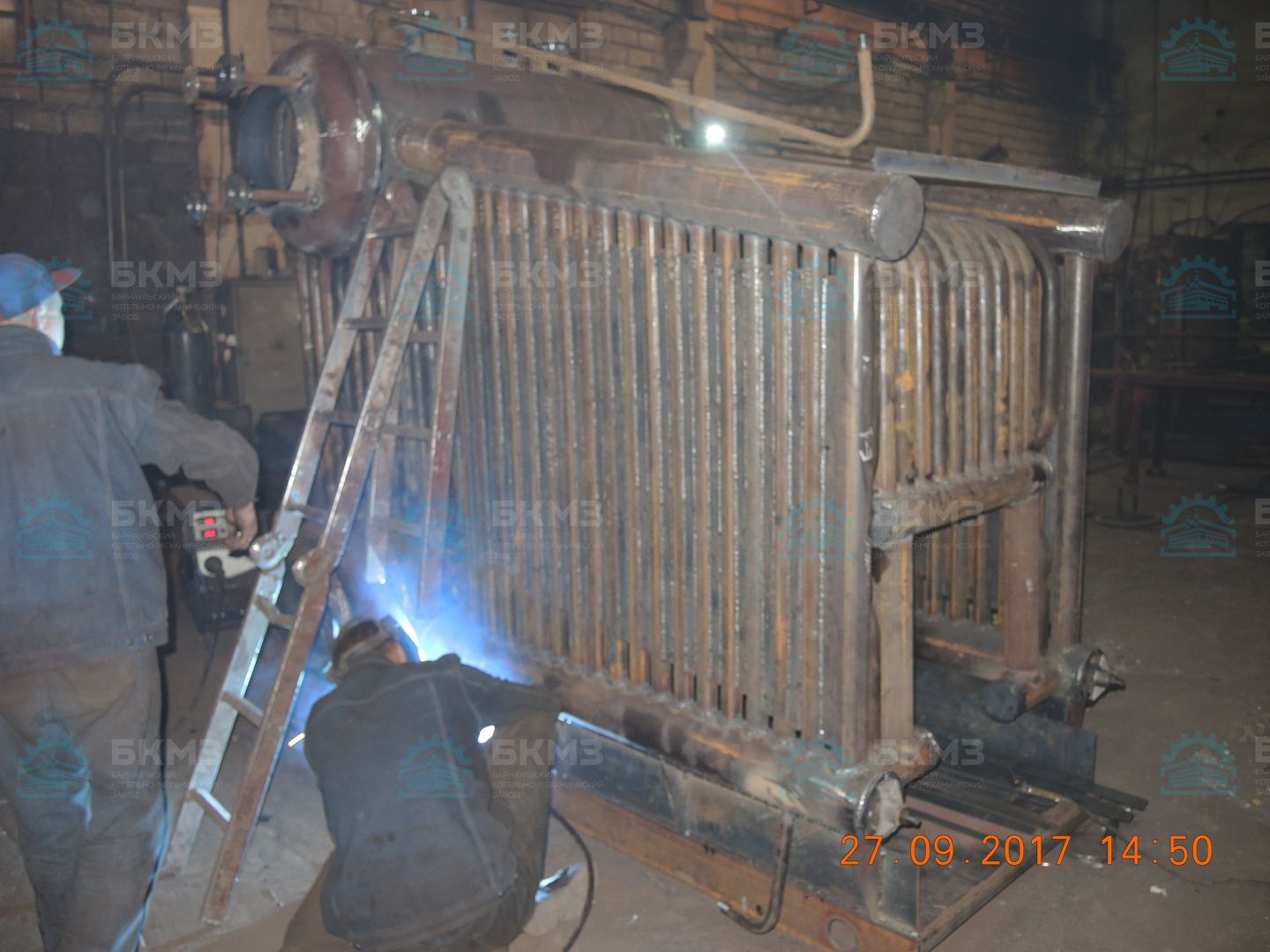

Фотогалерея

Технические характеристики парового твёрдотопливного котла Е-1,0-0,9Р

Наименование показателя	Величина
Номинальная паропроизводительность, т/ ч	1,0
Номинальная тепловая мощность, МВт (кВт)	0,74 (740)
Номинальное избыточное давление пара, МПа (кгс/см2)	0,8 (8)
Температура воды на входе в котел, °С, не менее	50
Номинальная температура пара, °С	170
Расчётное топливо	Уголь каменный/Уголь Бурый
Низшая теплота сгорания расчётного топлива, кКал/кг	5230/2720
Расход расчетного топлива, м3/ч (кг/ч)	150/219
Коэффициент избытка воздуха	1,2
Температура уходящих газов, °С, не более	200
Радиационная площадь поверхности нагрева котла, м2	7,1
Конвективная площадь поверхности нагрева котла, м2	24,9
Общая площадь поверхности нагрева котла, м2	32
Объем котла водяной, м	1,3
Объем котла паровой, м	0,16
Активная площадь зеркала горения колосниковой решётки, м2	1,4
Объём топочной камеры, м3	2
Средняя наработка на отказ, ч, не менее	4000
Установленный срок службы, лет, не менее	10
Температура ограждающих поверхностей котла, °С, не более	55
Коэффициент полезного действия, %	81
Уровень звука в контрольных точках, дБа, не более	80
Масса котла, кг, не более	2985
Габаритные размеры котла, мм, не более
длина	2850
ширина	1730
высота	2650

Дополнительная информация

Комплектность поставки:

- блок парового котла Е-1,0-0,9Р;

- эксплуатационная документация (паспорт, руководство по монтажу и эксплуатации, комплект чертежей);

- базовый комплект водоуказательной и запорной арматуры в пределах котла.*

* - По согласованию с заказчиком возможна поставка дополнительной арматуры

Дополнительная комплектация:

- дутьевой вентилятор;

- дымосос дымоудаления;

- золоуловитель;

- питательный насос подачи воды;

- автоматика безопасности с регулировкой и защитой по давлению и температуре воды и пара, система автоматического управления тягодутьевым оборудованием и питательным насосом.

- водоподготовительная установка.
