Описание и прицип работы

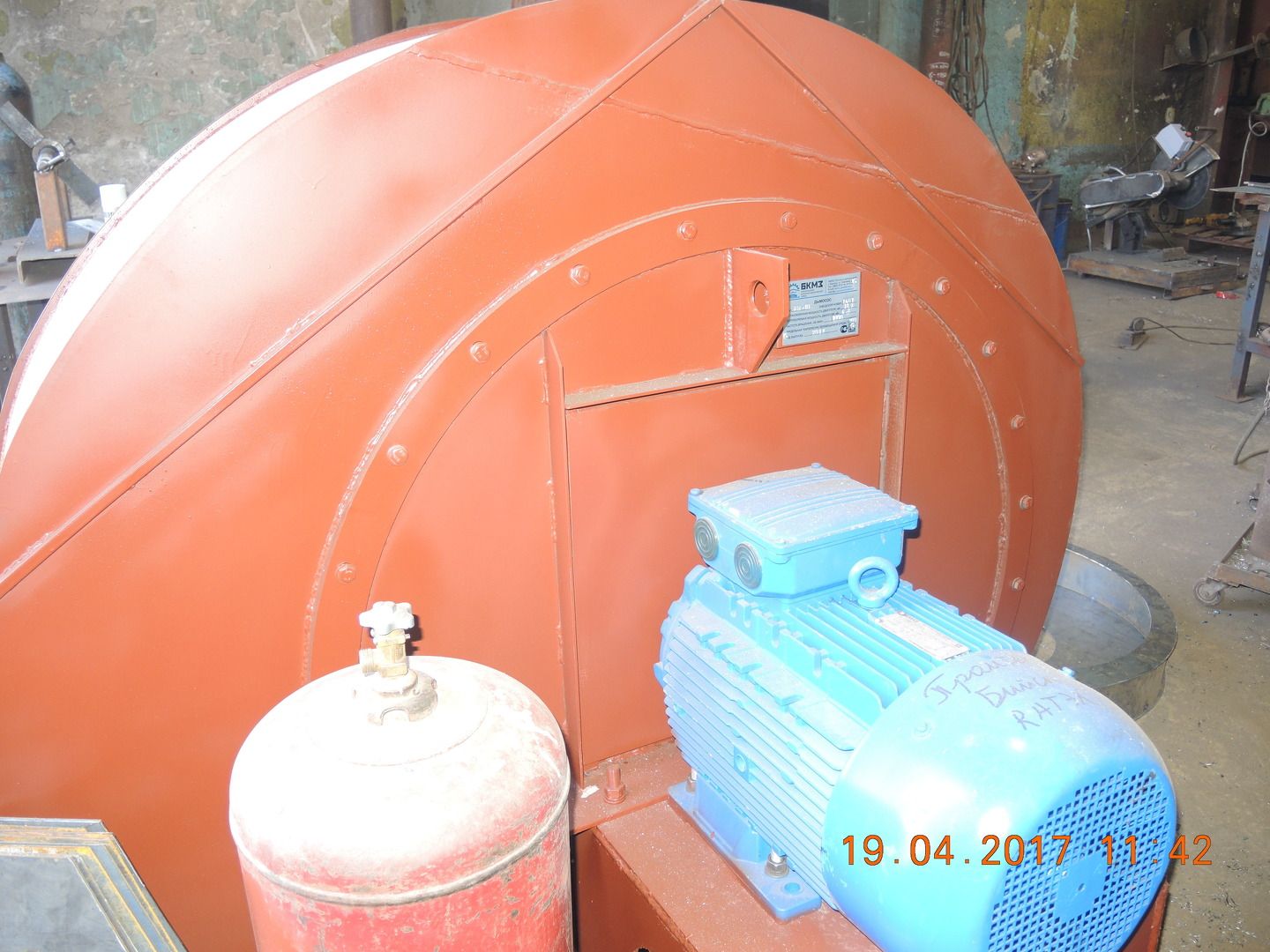

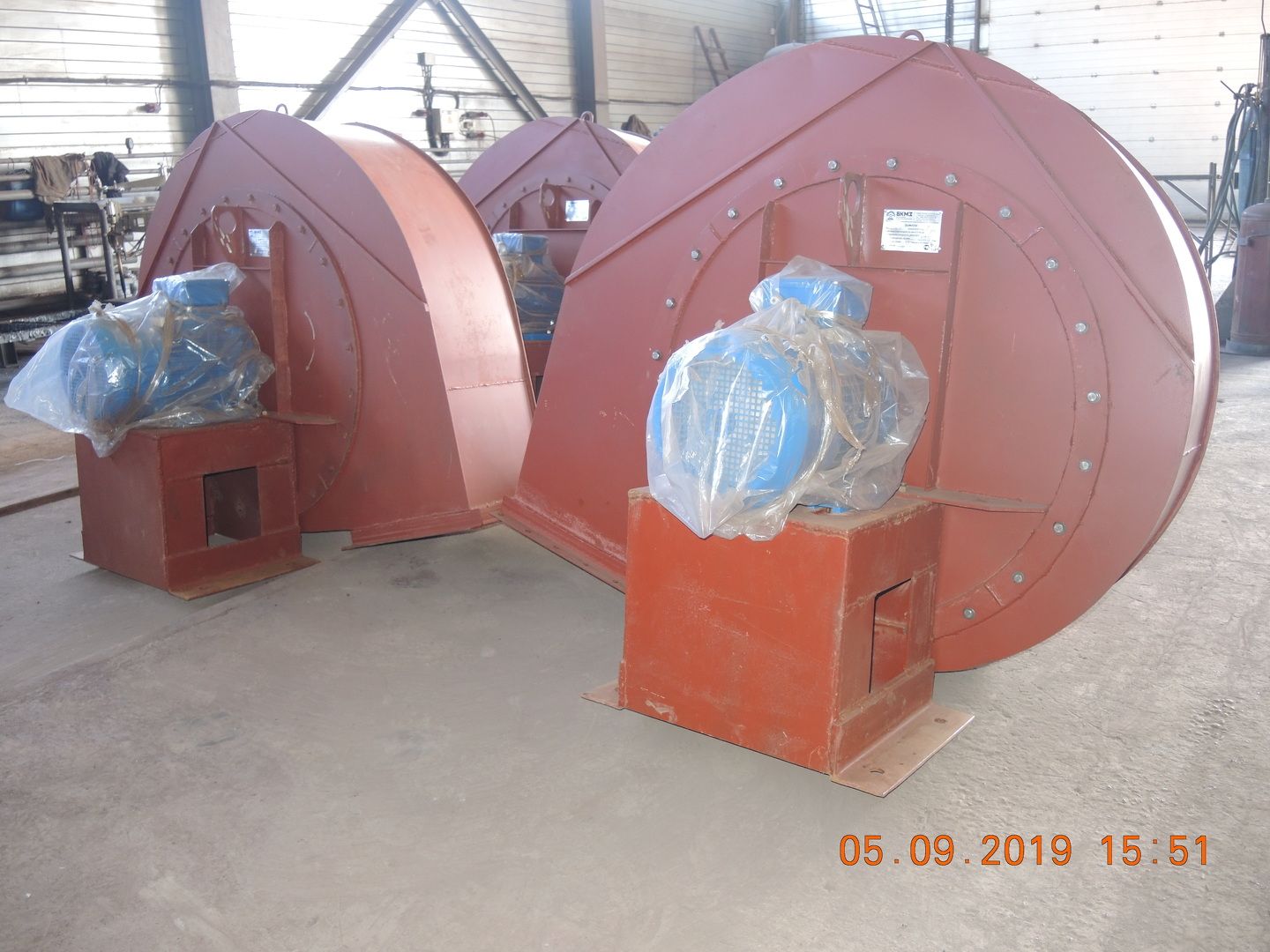

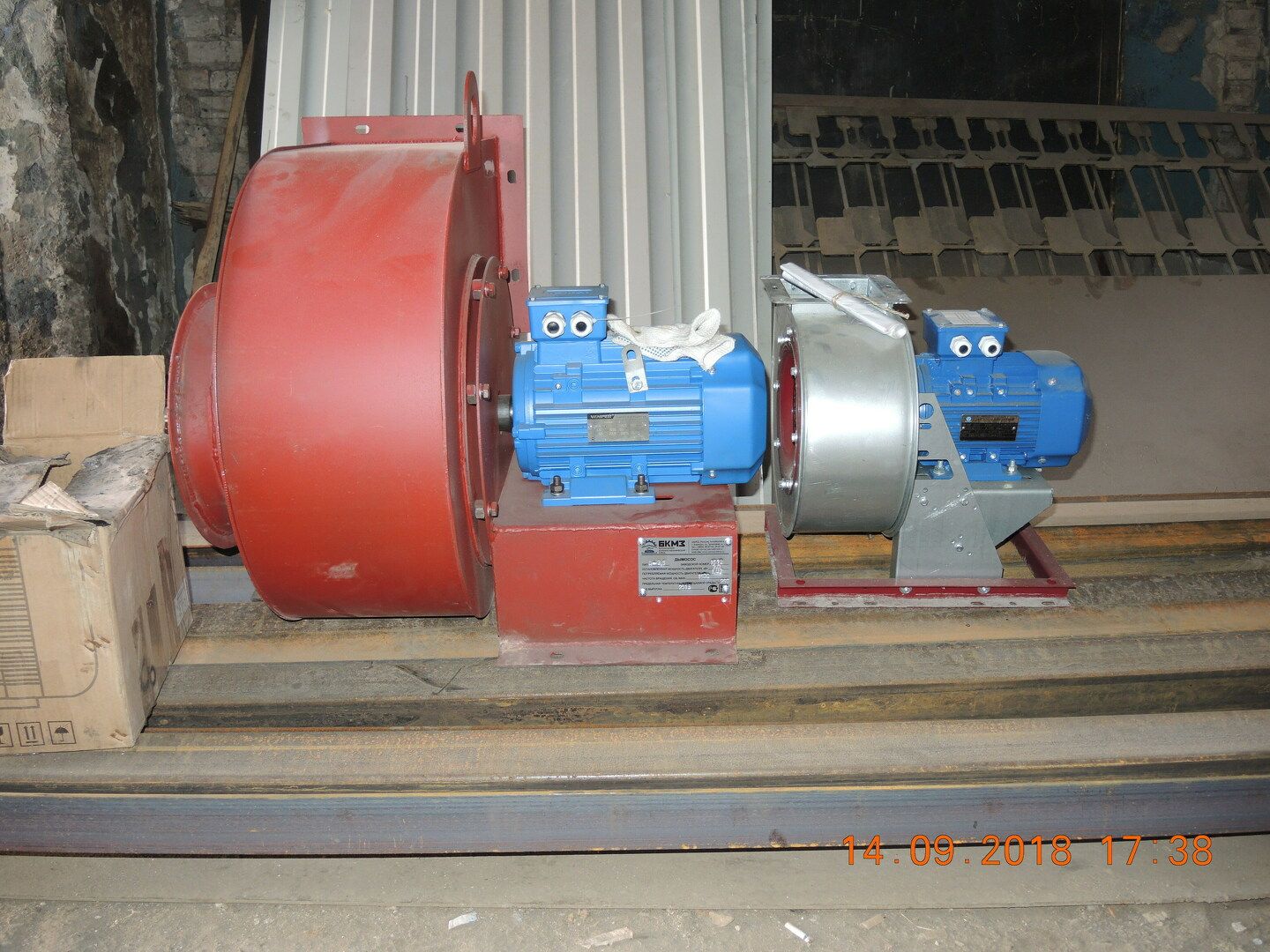

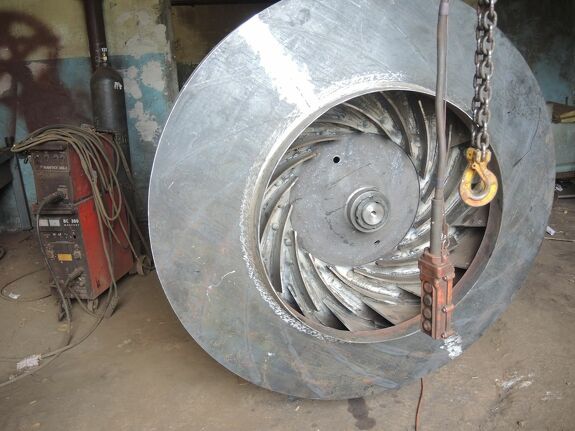

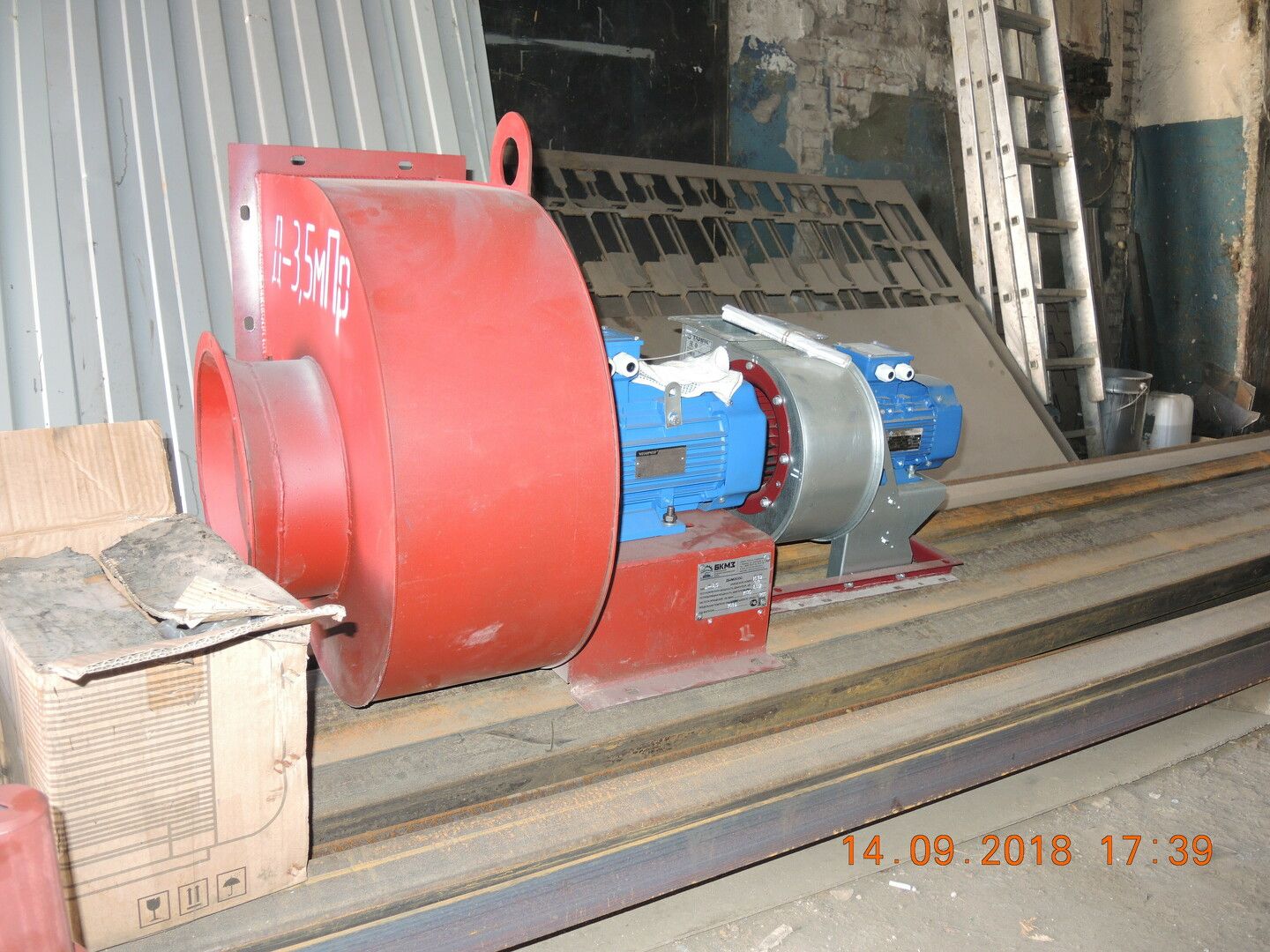

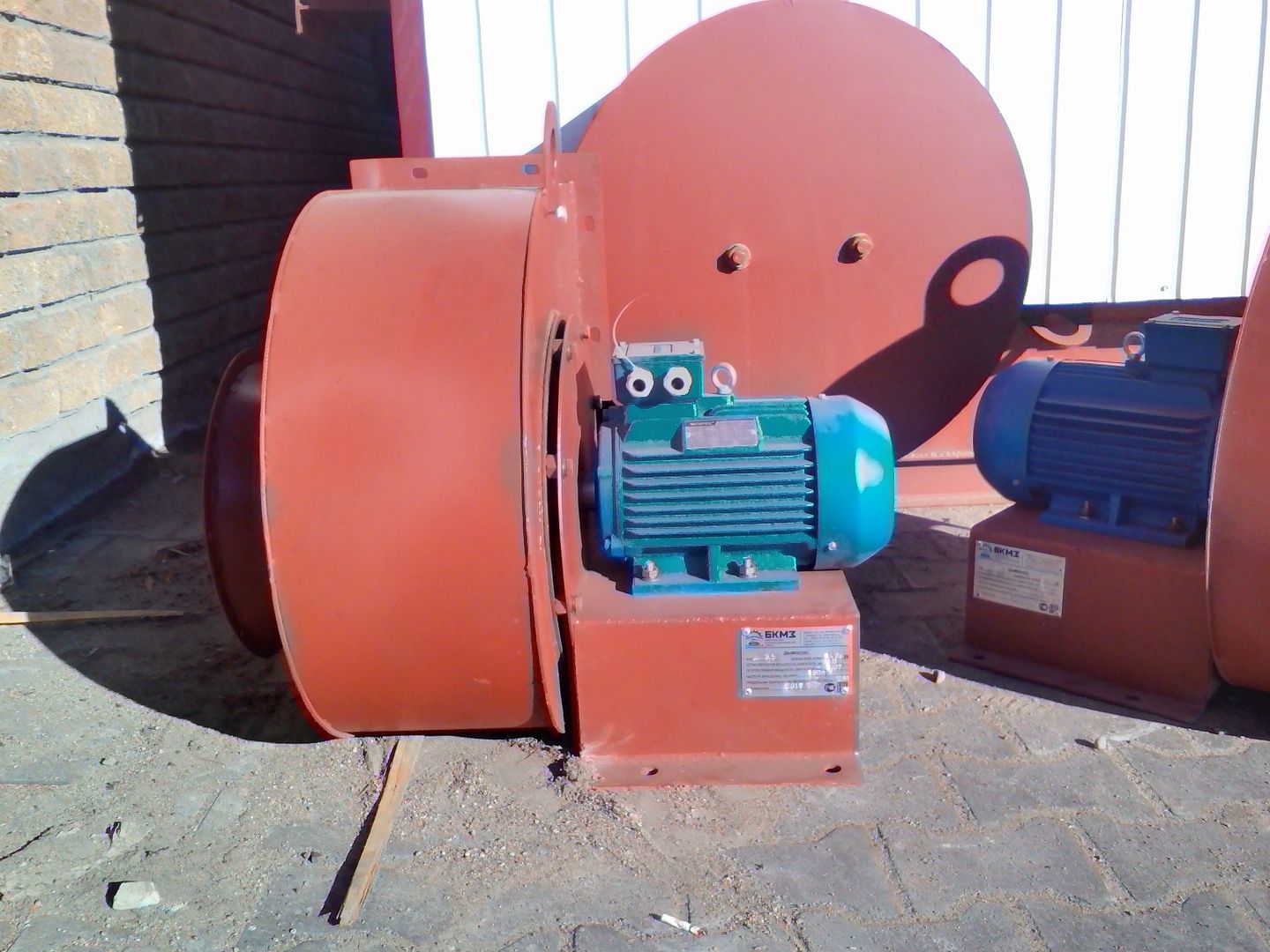

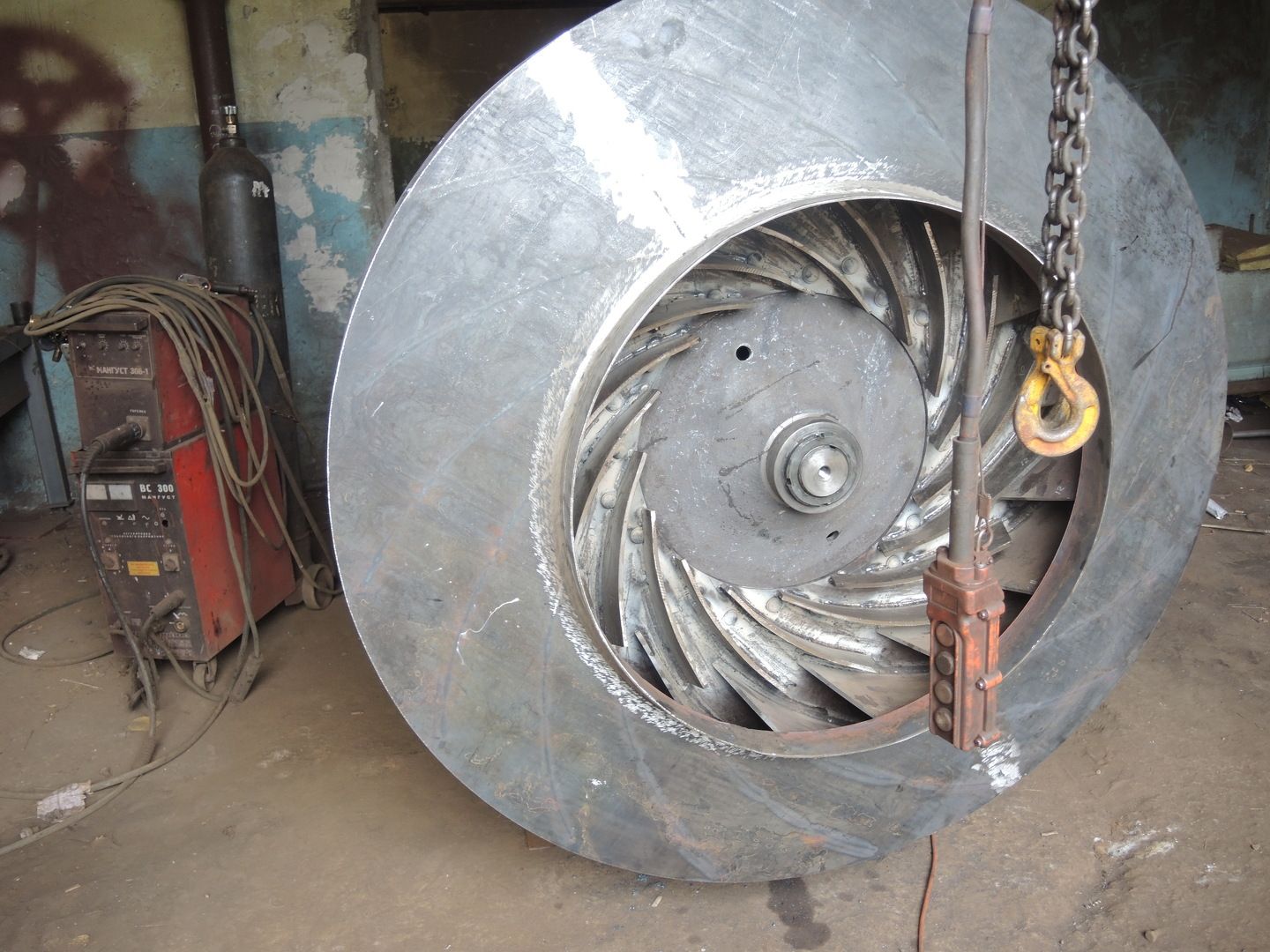

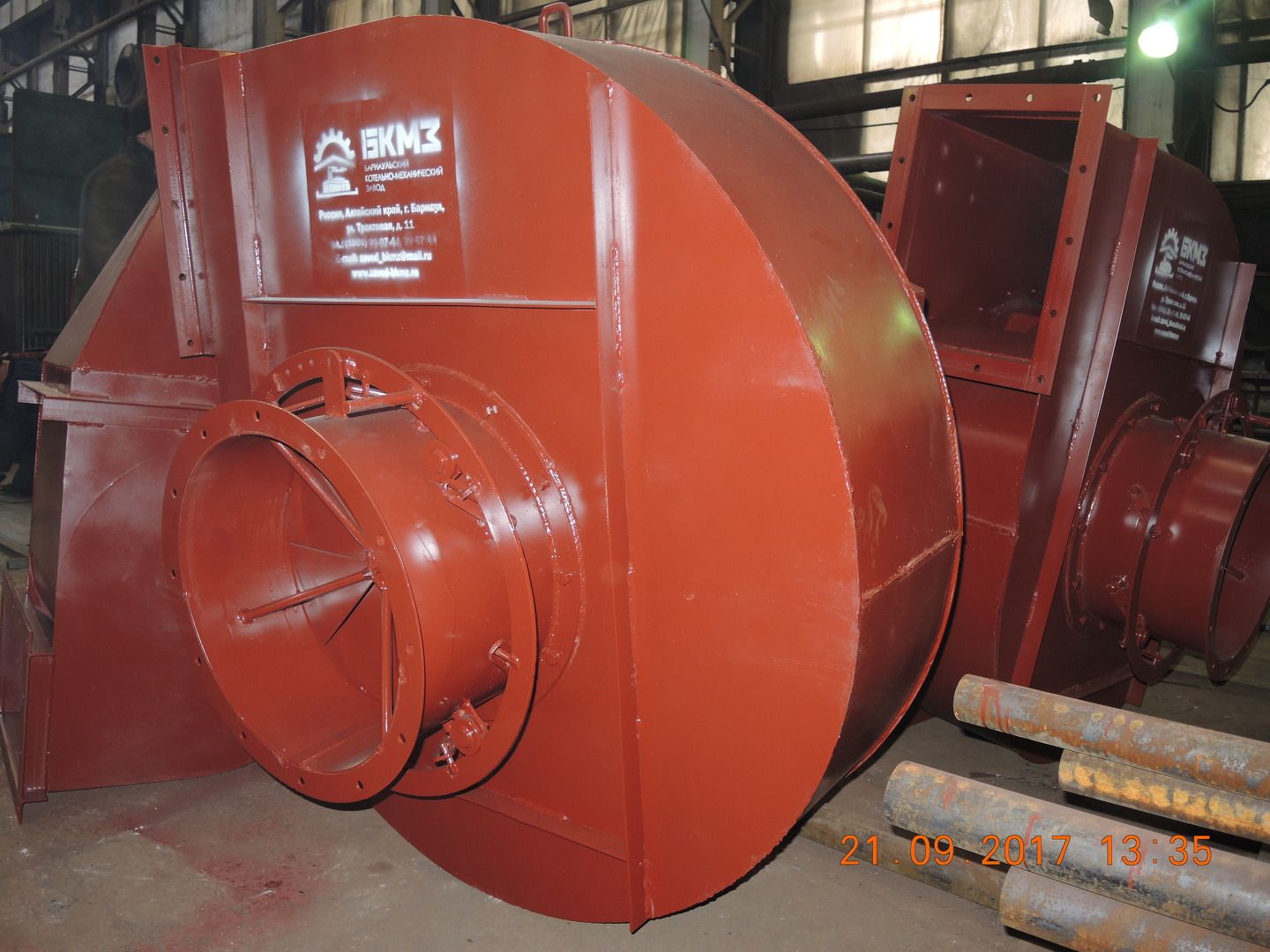

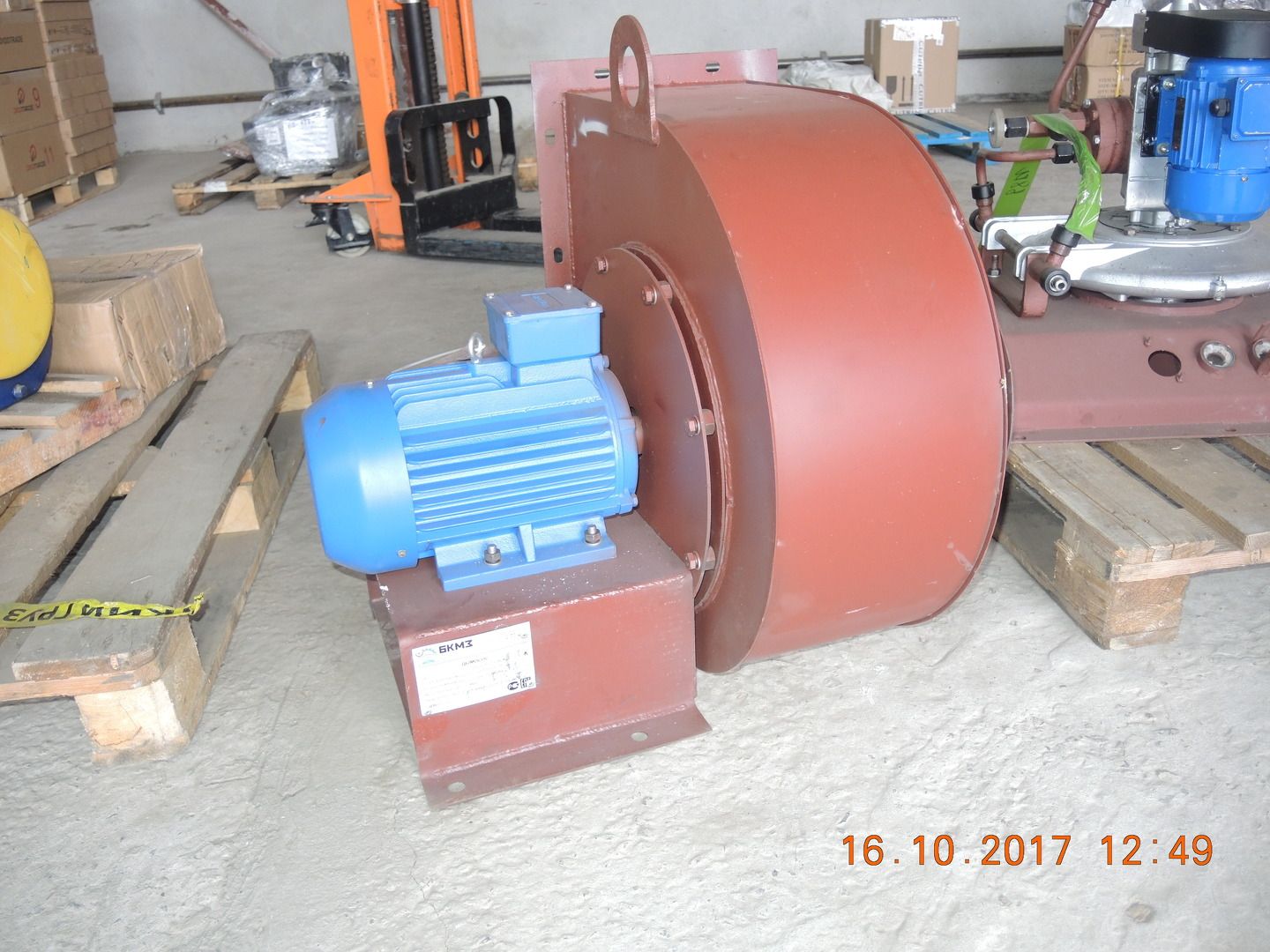

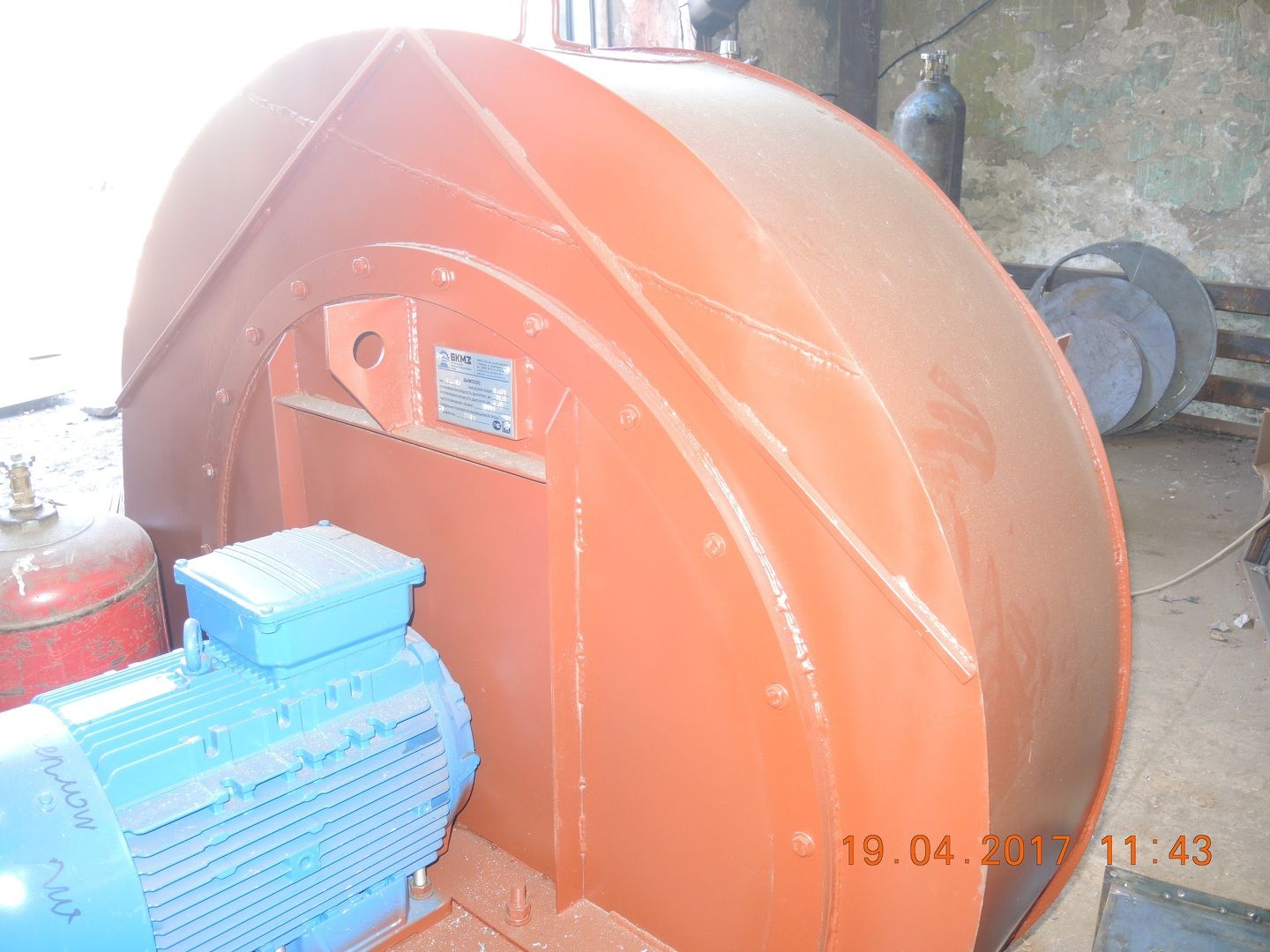

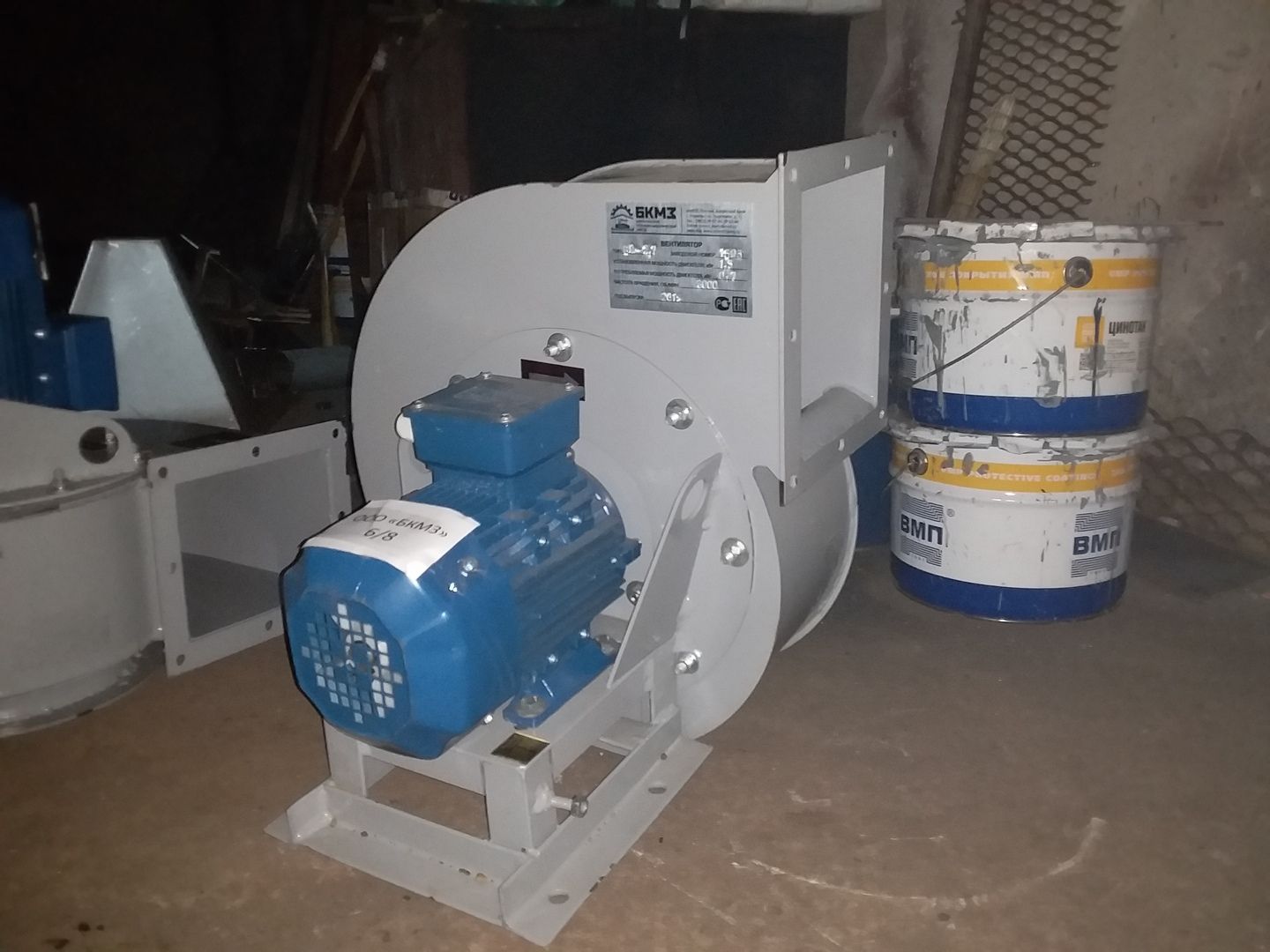

Основными элементами дымососов и вентиляторов являются: рабочее колесо, корпус (улитка), всасывающий патрубок, осевой направляющий аппарат, блок привода. Блок привода состоит из сварной рамы, электродвигателя, ходовой части (по согласованию).

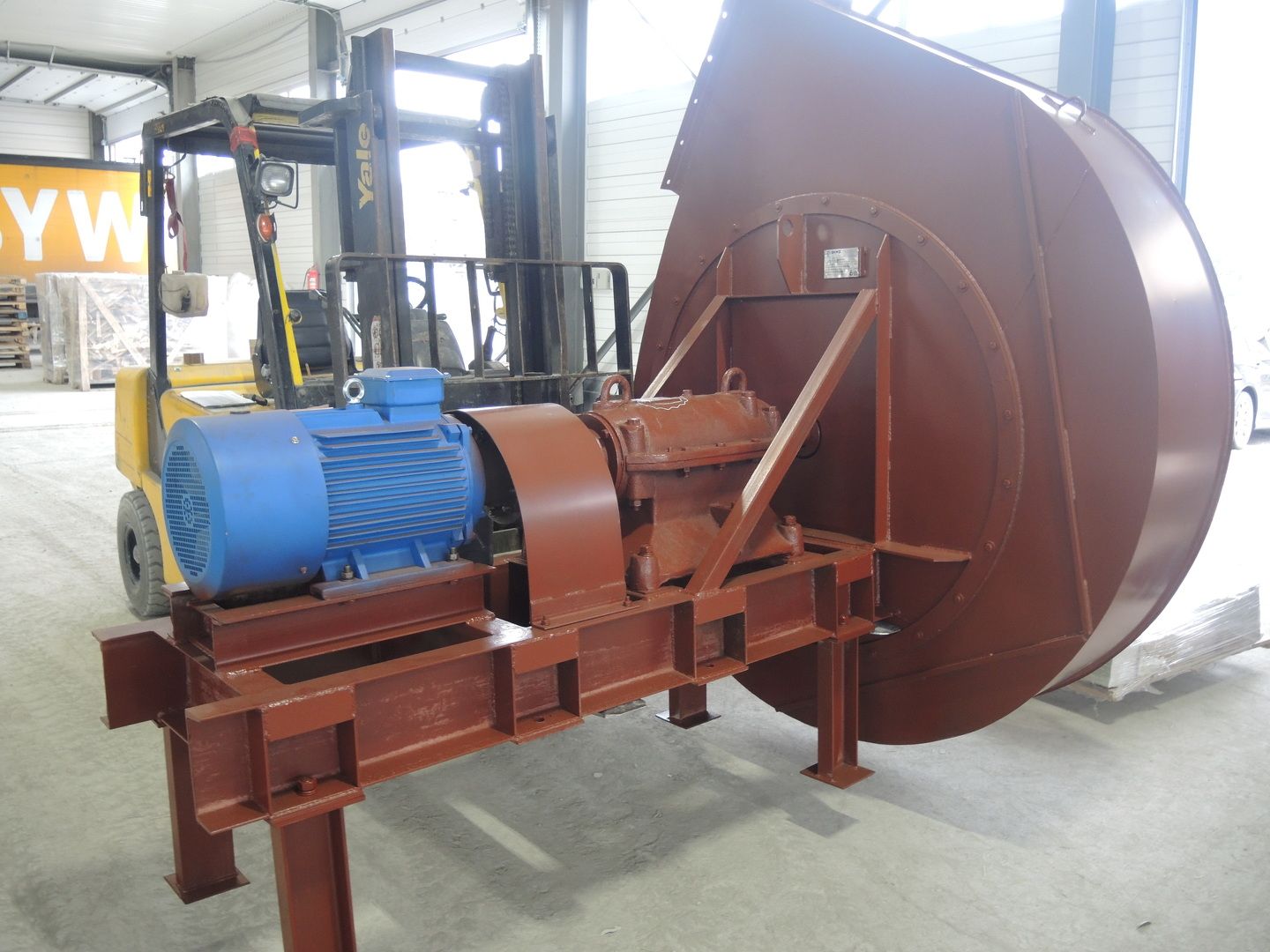

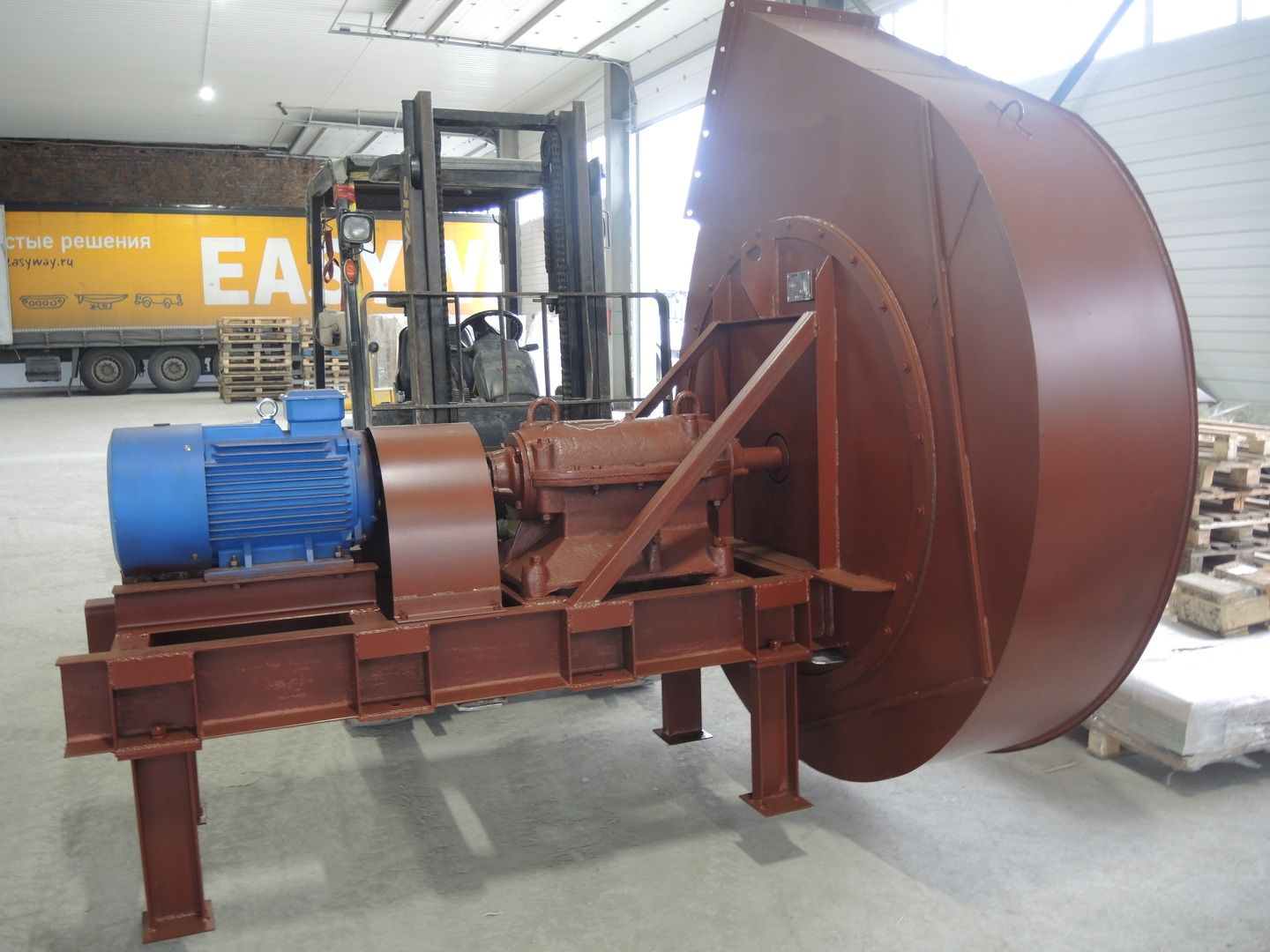

Ходовая часть состоит из корпуса, крышек, двух подшипниковых узлов, вала и соединительной упругой втулочно-пальцевой муфты, облегчающей замену двигателя.

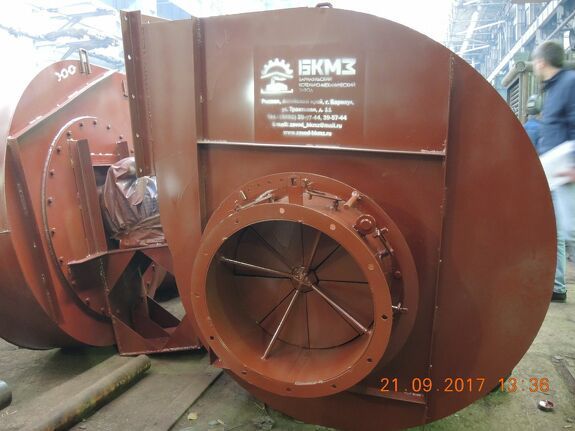

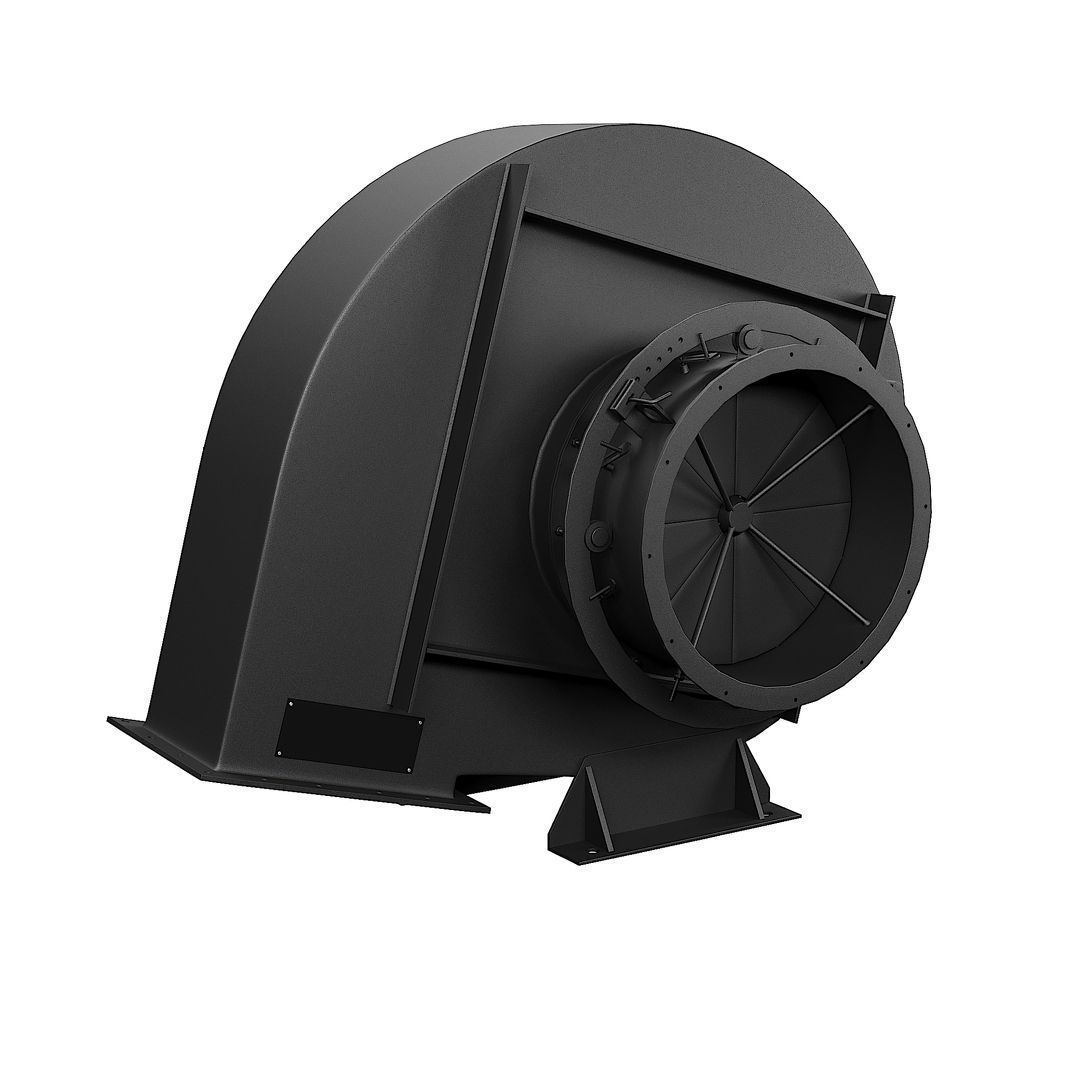

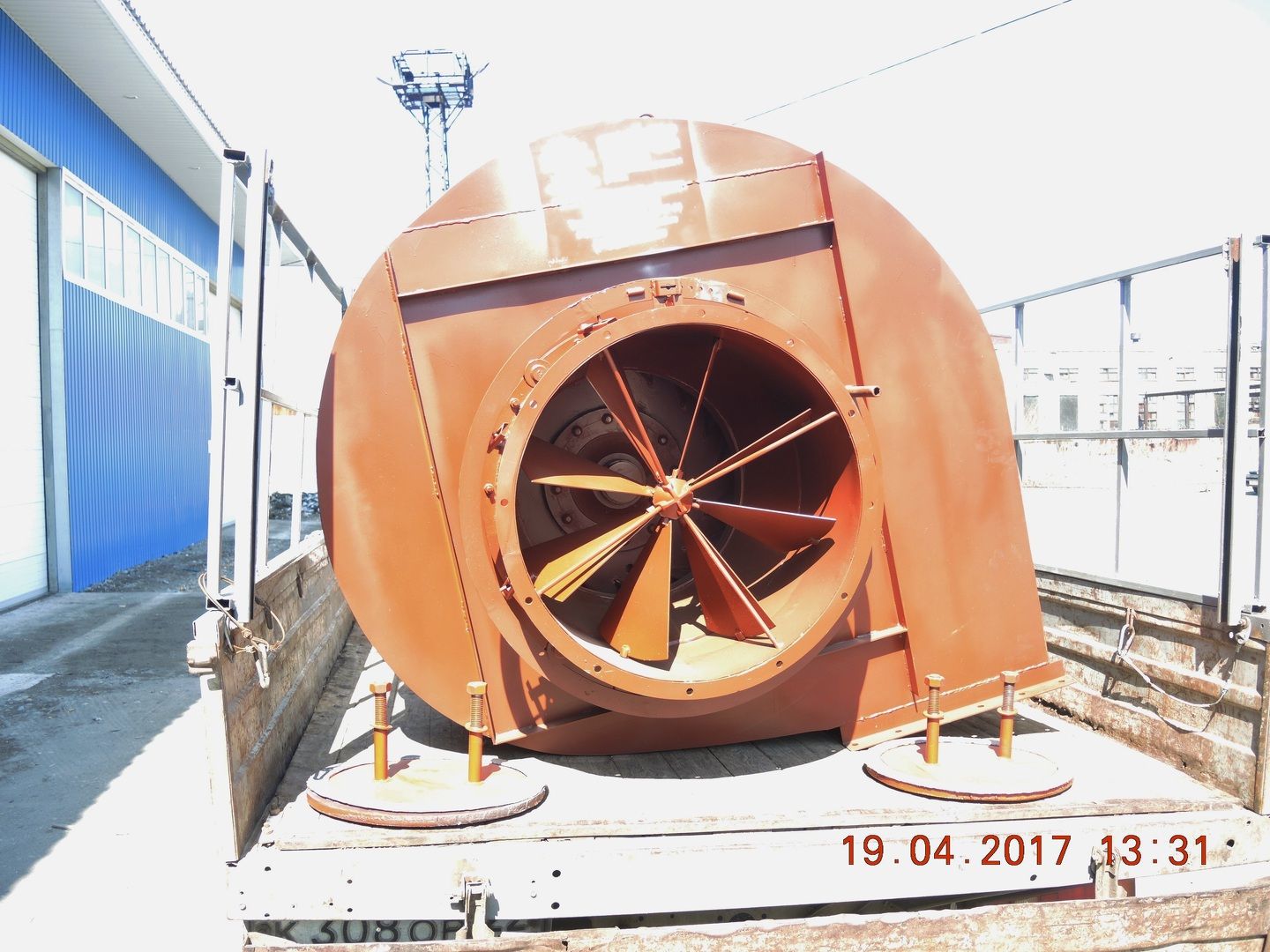

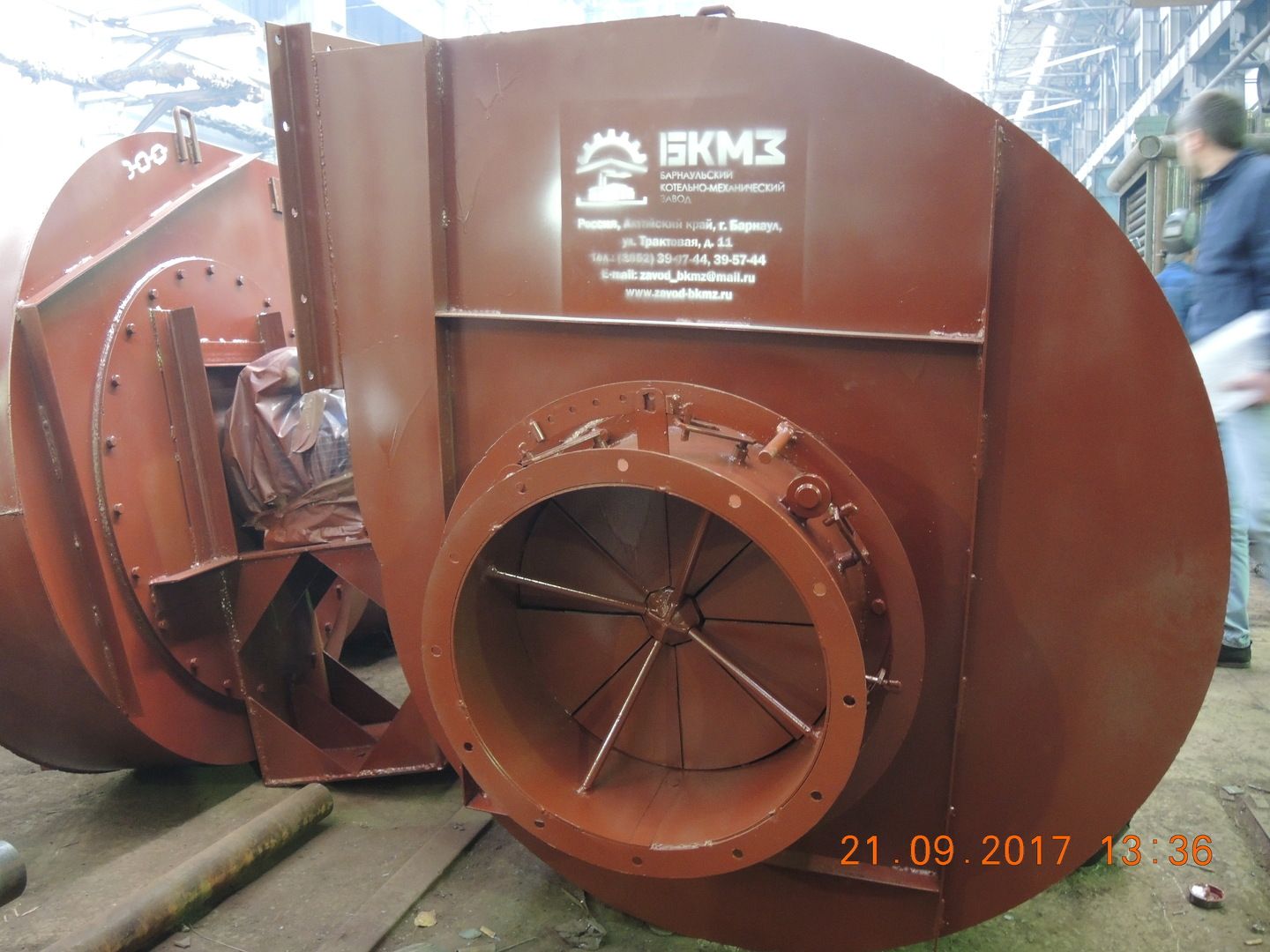

Регулирование производительности и полного давления тягодутьевых машин осуществляется осевым направляющим аппаратом лепесткового типа. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Направляющий аппарат устанавливается на входе воздушного потока в корпус. Лопатки синхронно поворачиваются в направлении вращения рабочего колеса на угол от 0° до 90°. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Дополнительно с дымососом может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.
Пример обозначения: ВДН-6,3Х-1500
Расшифровка обозначения: ВДН – тип тягодутьевой машины; 6,3 – диаметр рабочего колеса, дм; Х – исполнение с ходовой частью; 1500 – количество оборотов в минуту.
Условия эксплуатации
Эксплуатация дымососов тягодутьевых машин предусмотрена в следующих условиях:
- температура окружающей среды: от -30°С до +40°С;
- температура перемещаемой среды на входе в дымососы: от -30°С до +200°С.
