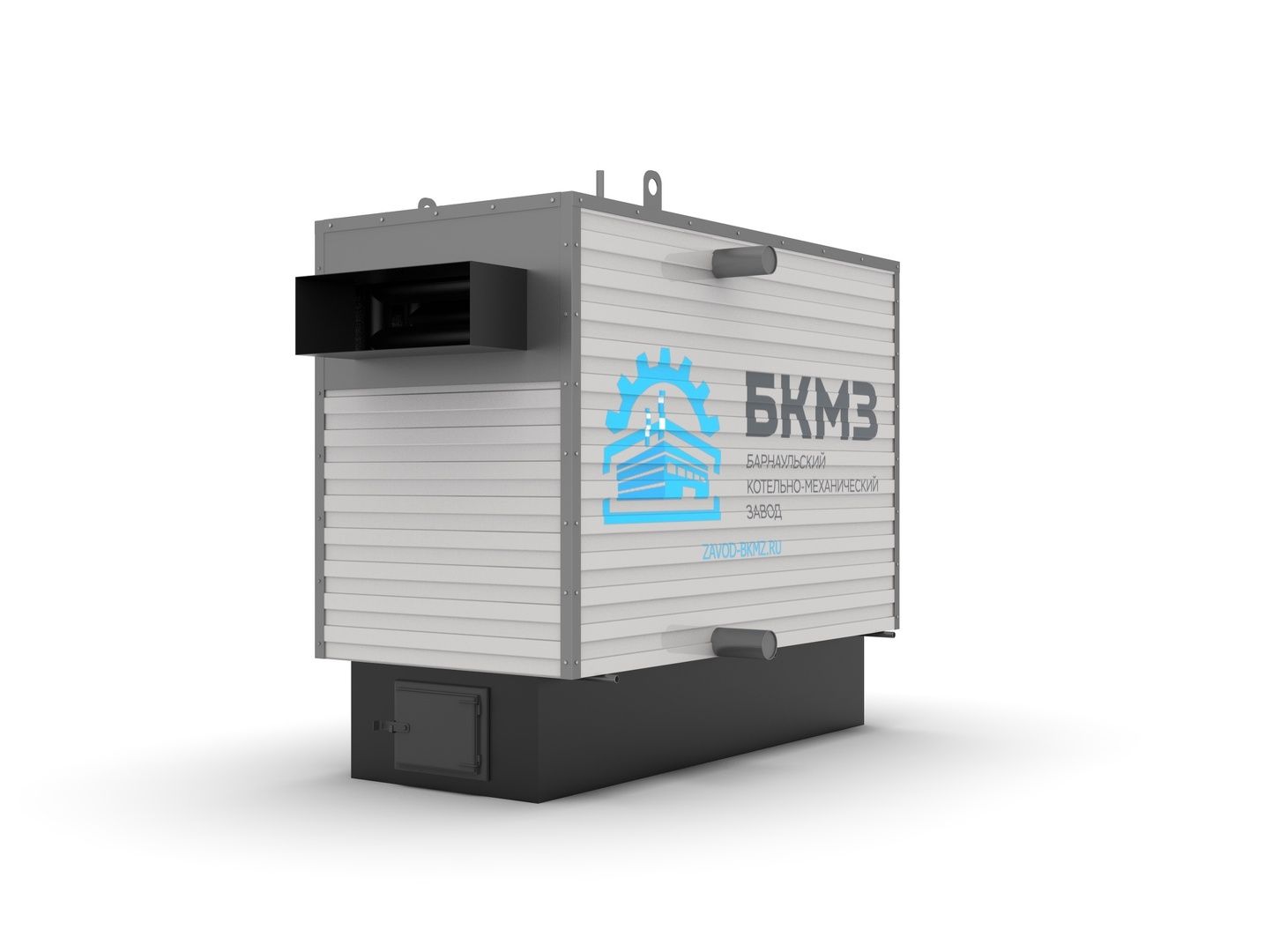

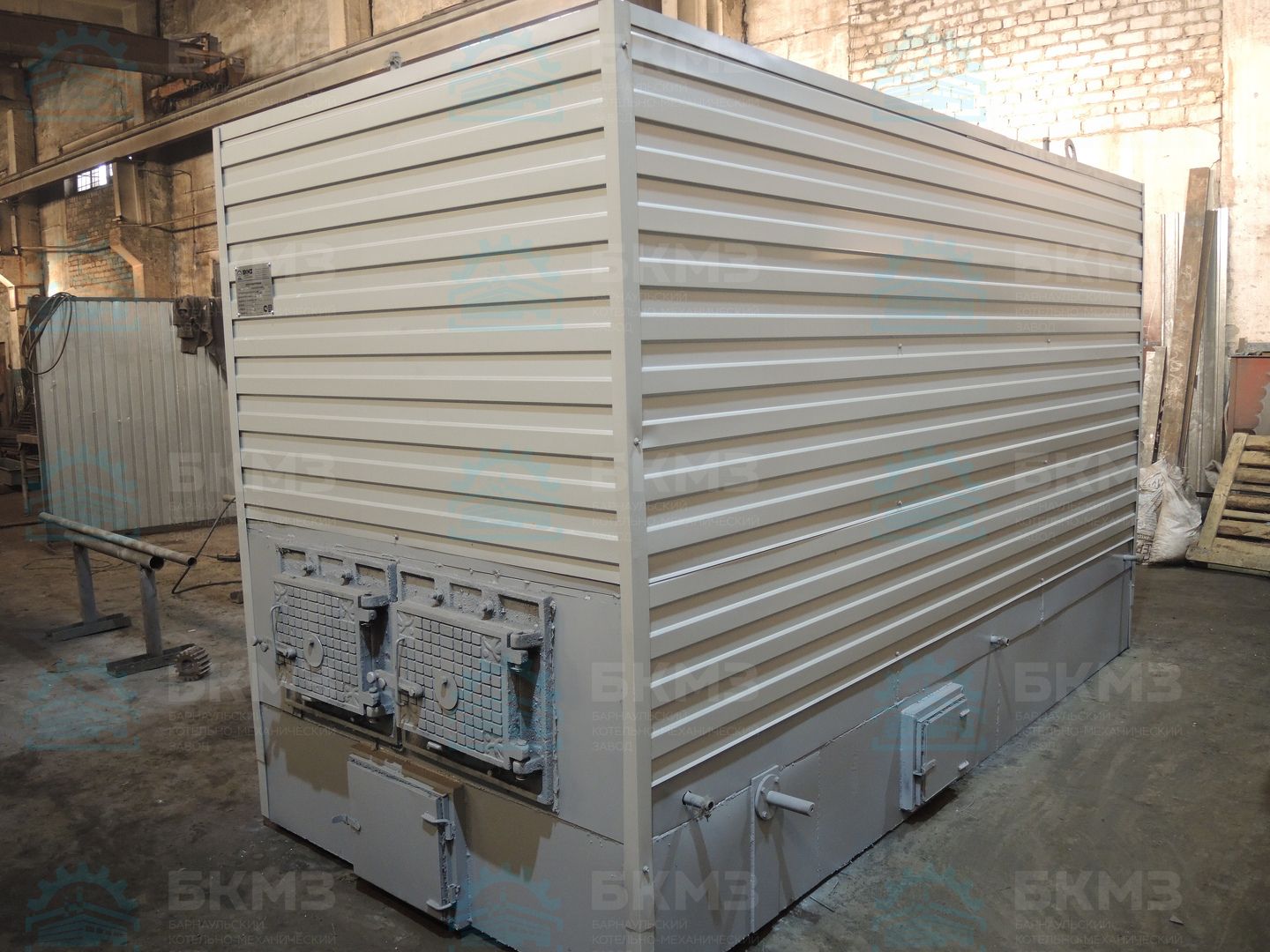

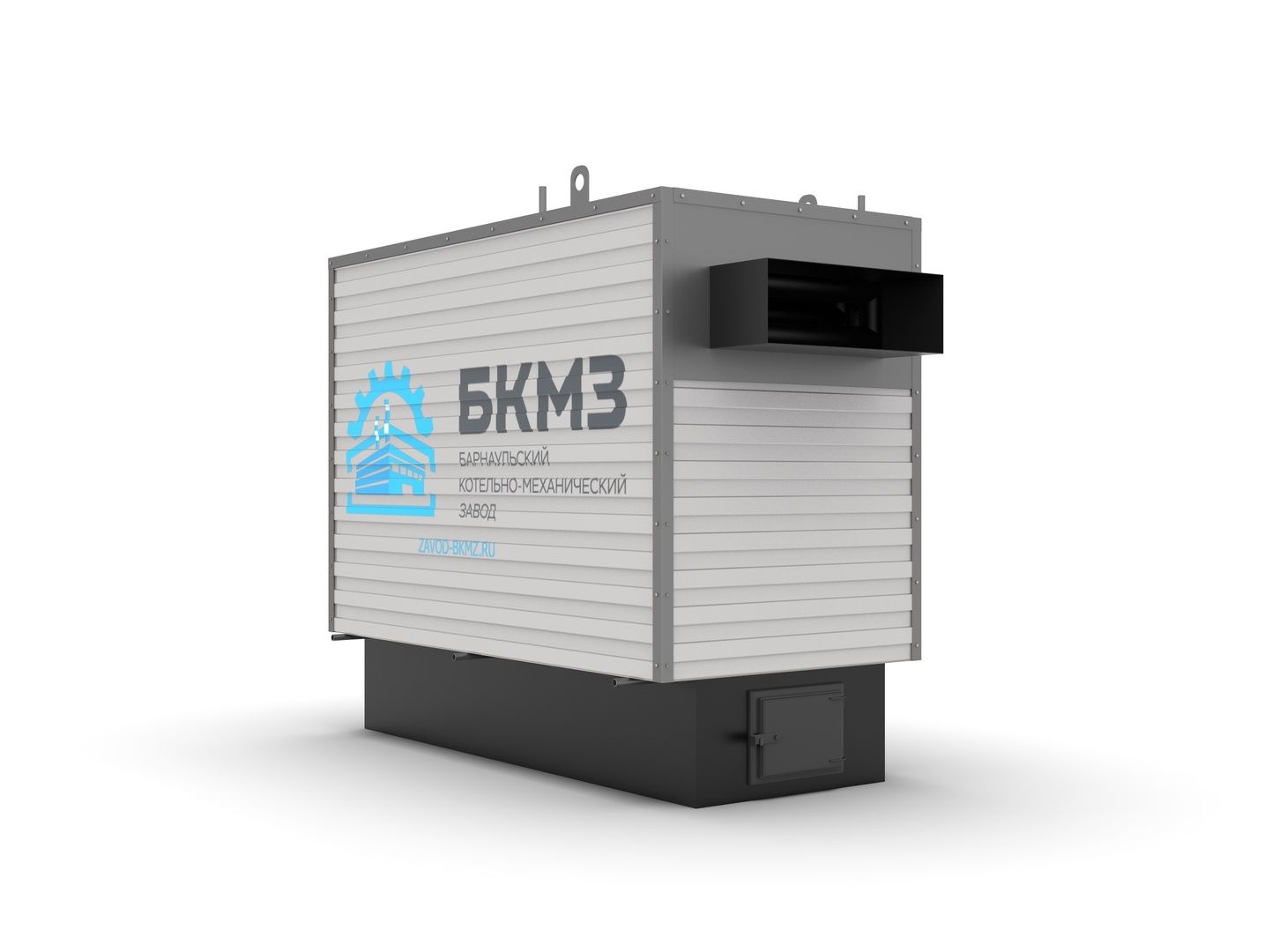

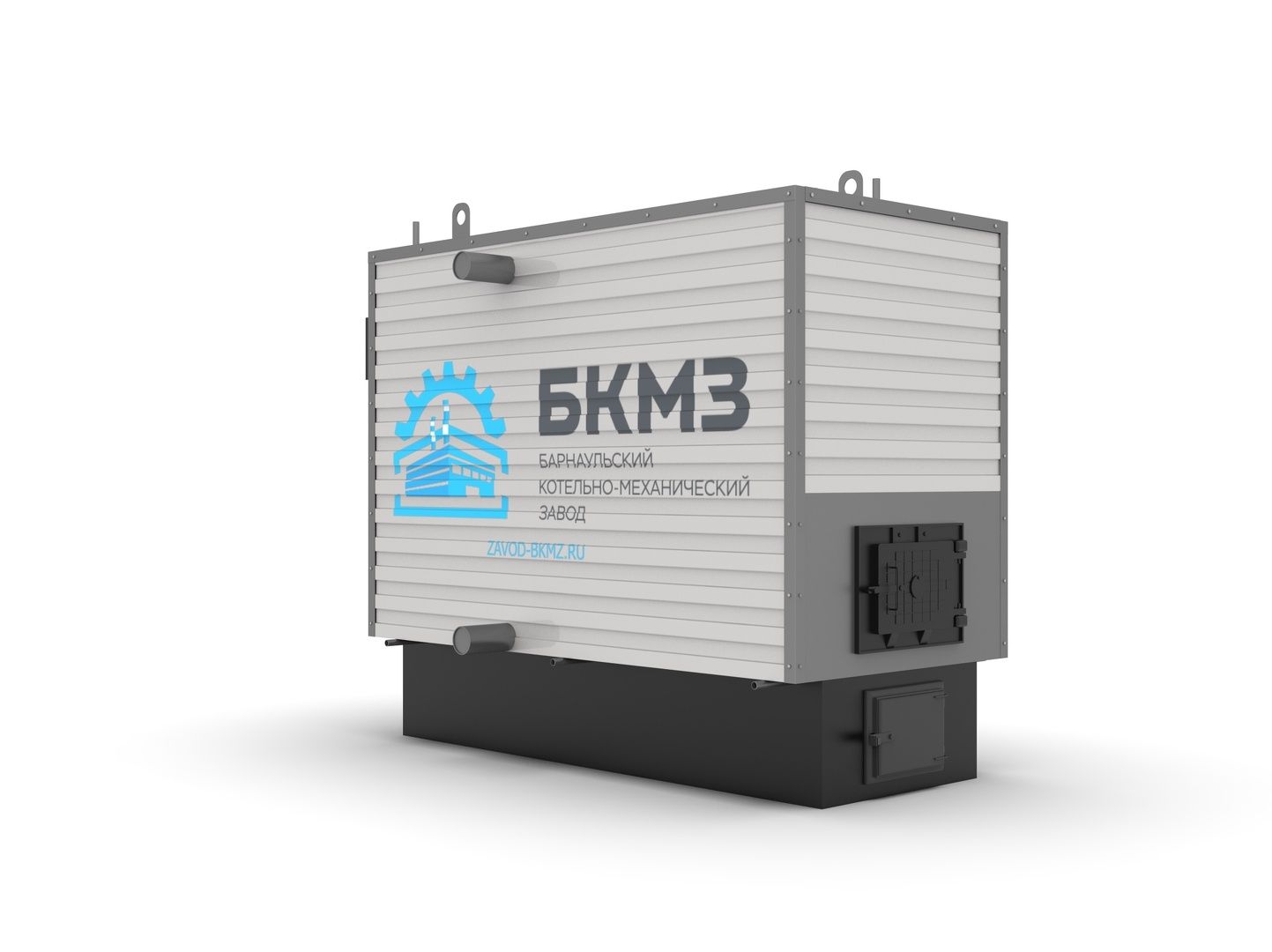

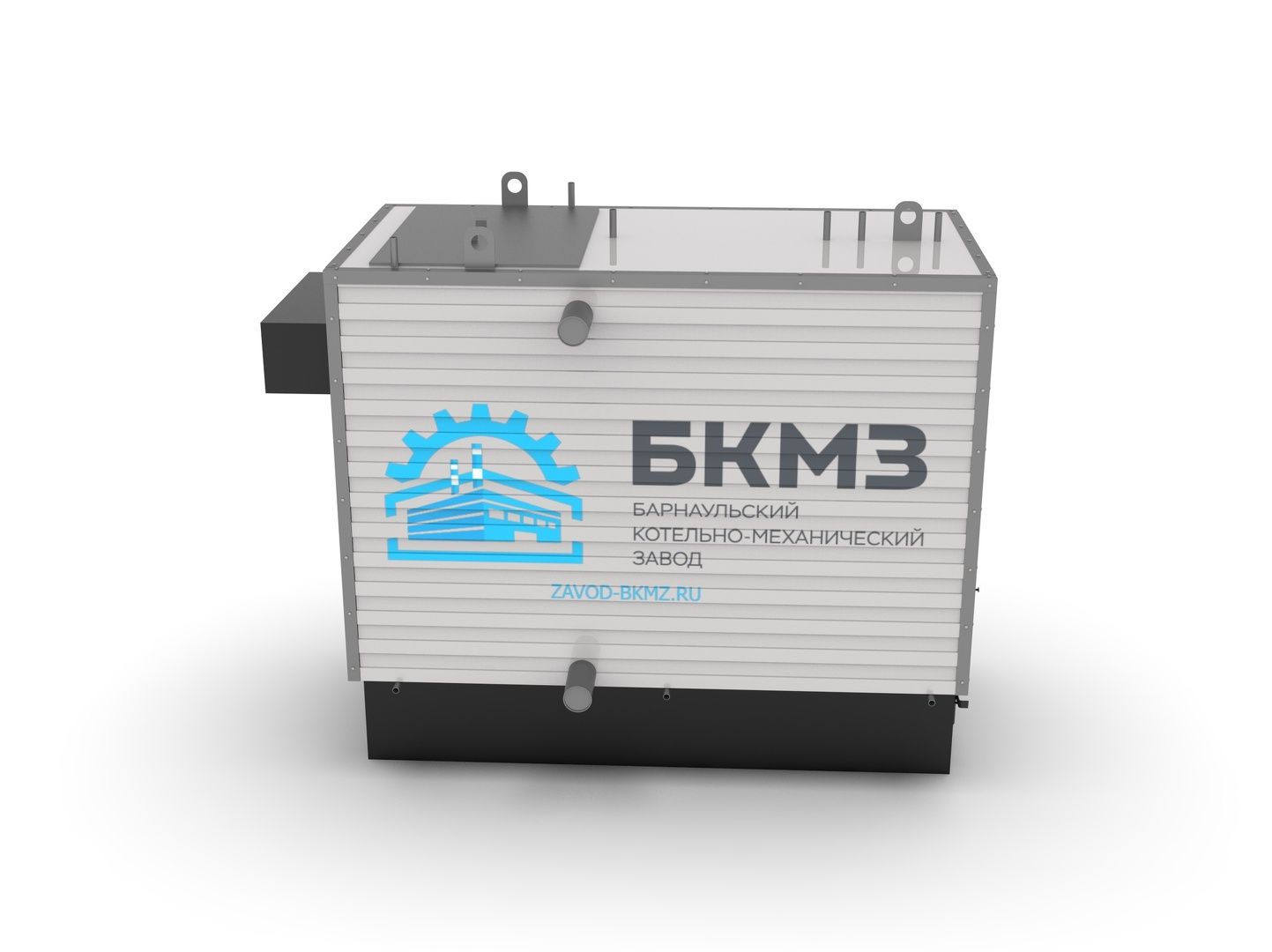

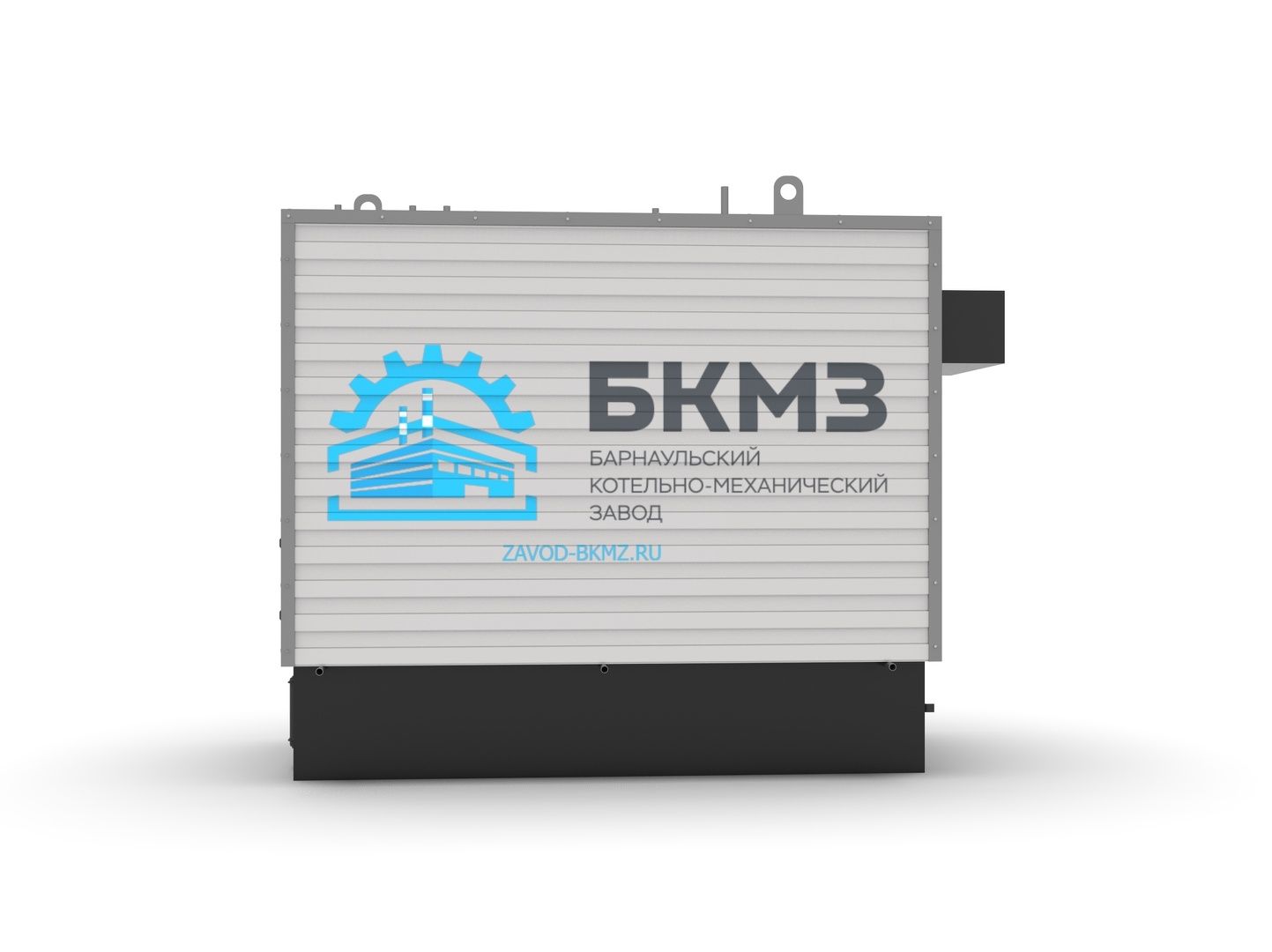

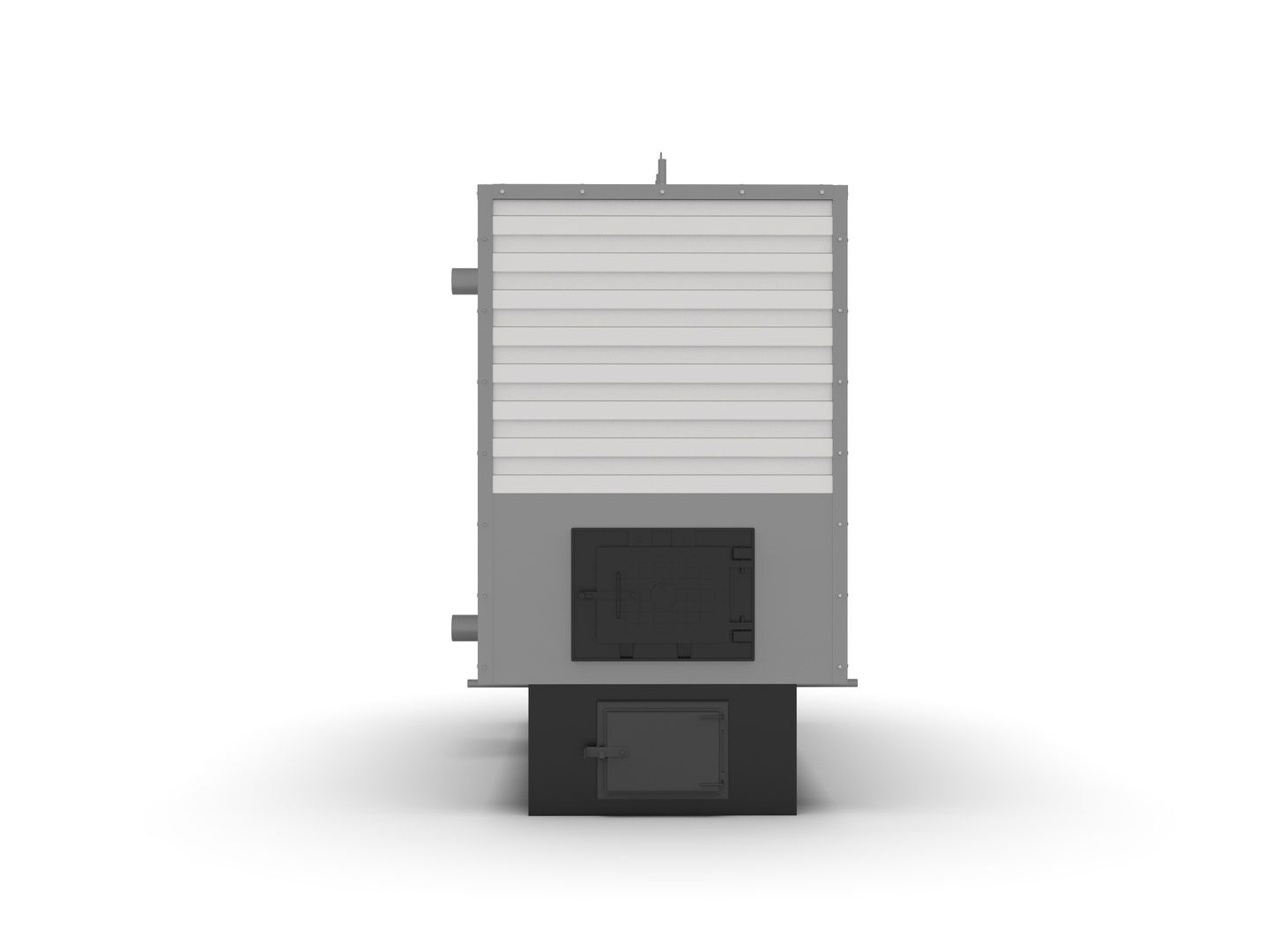

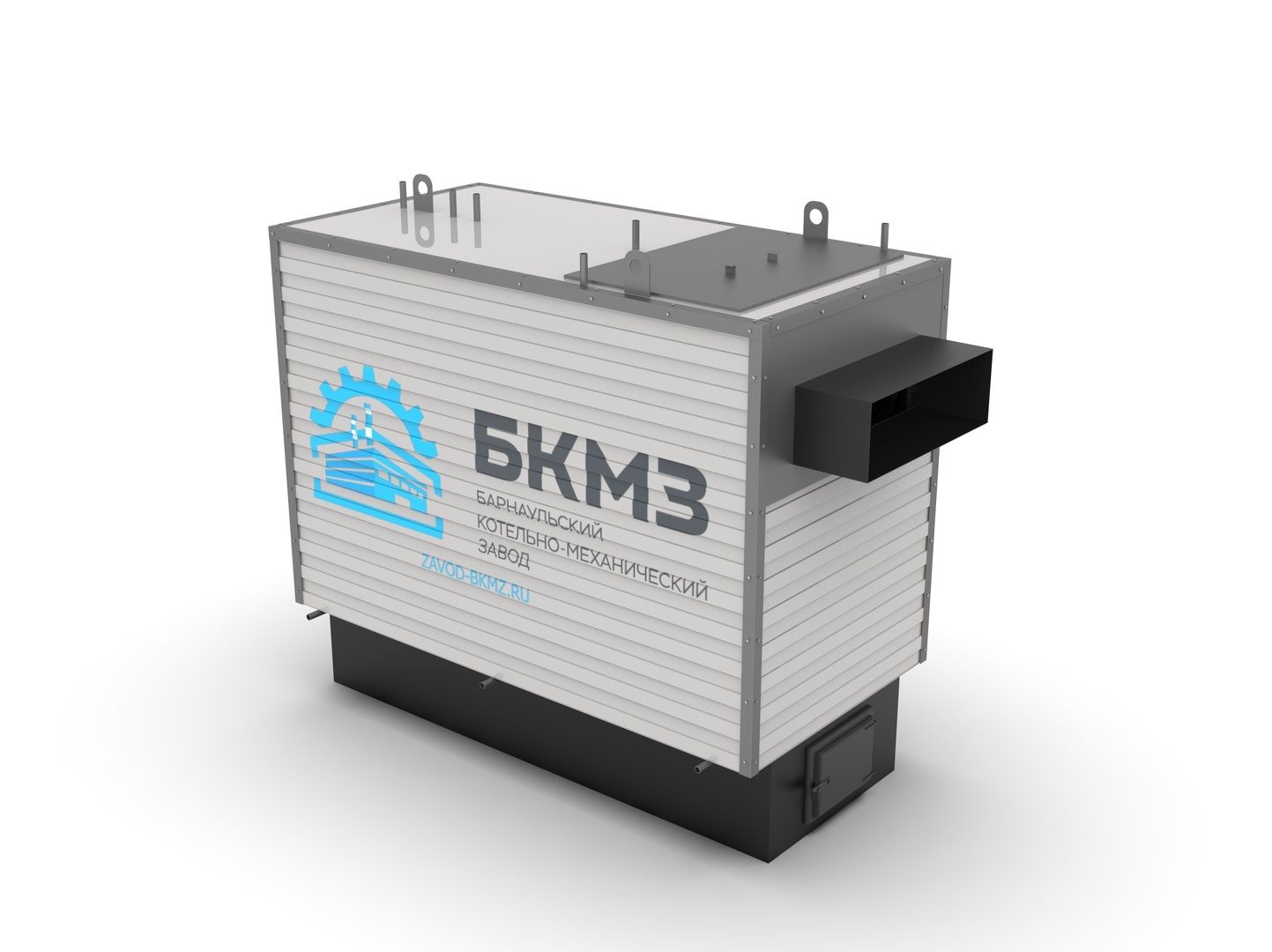

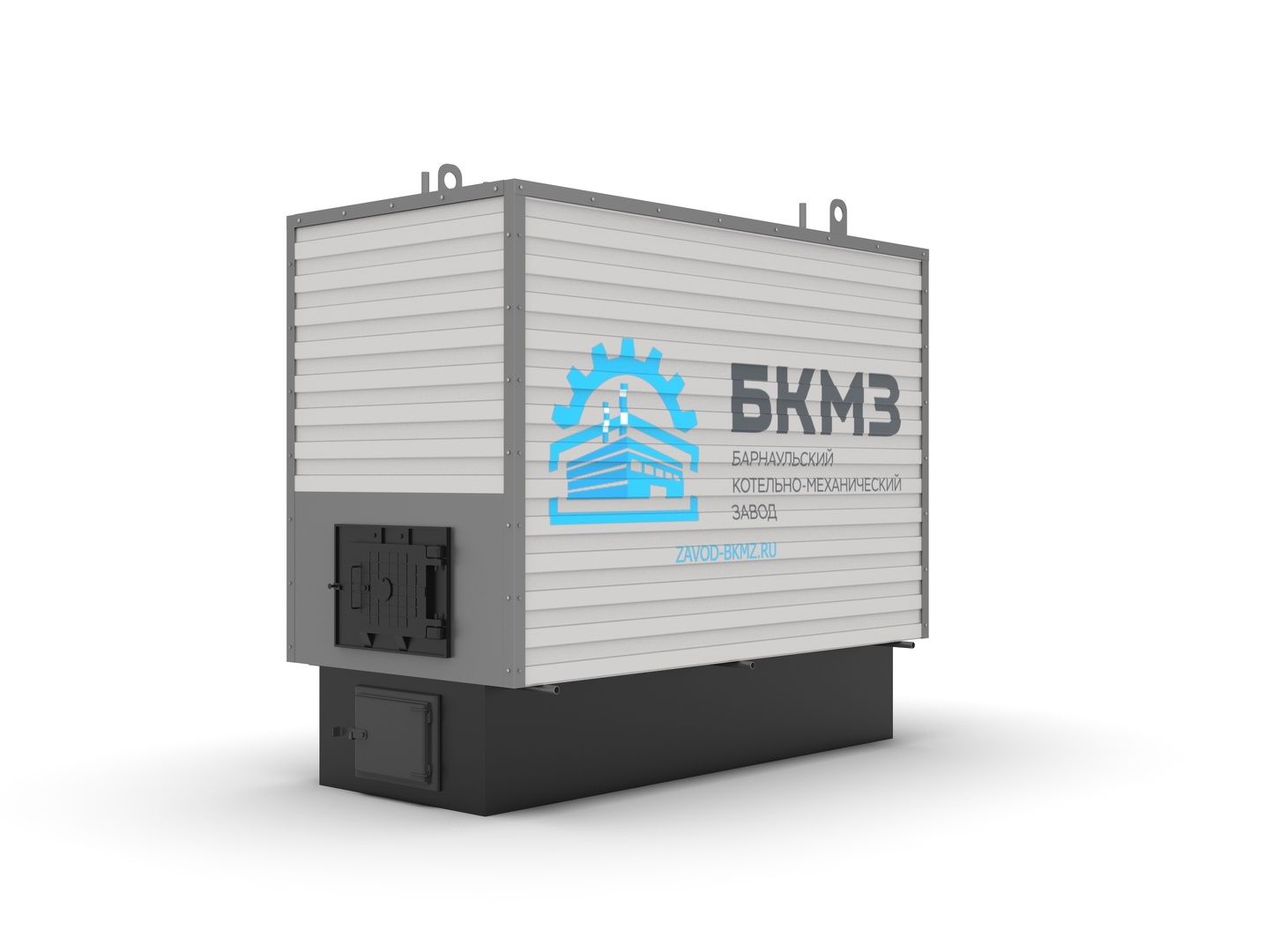

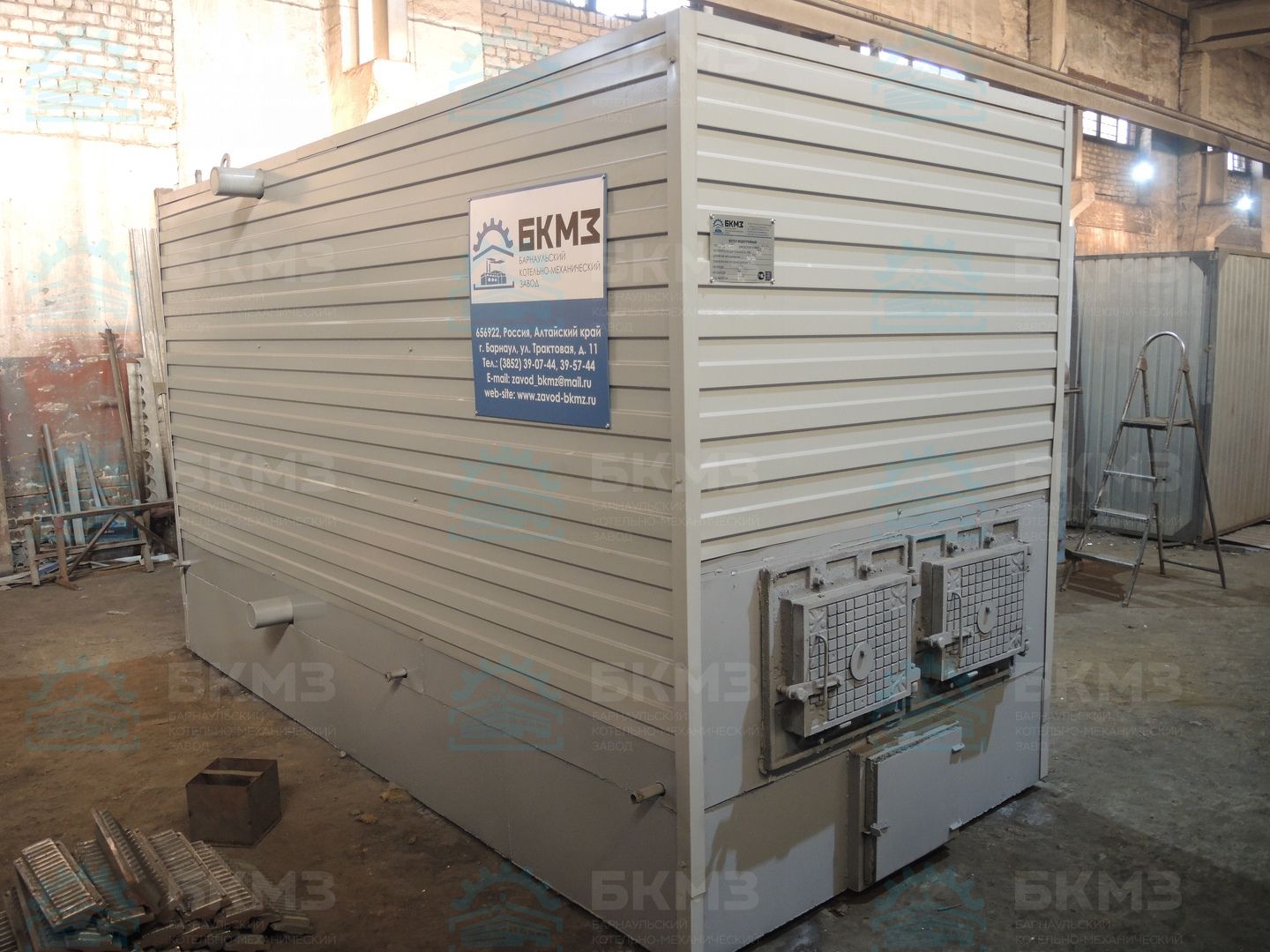

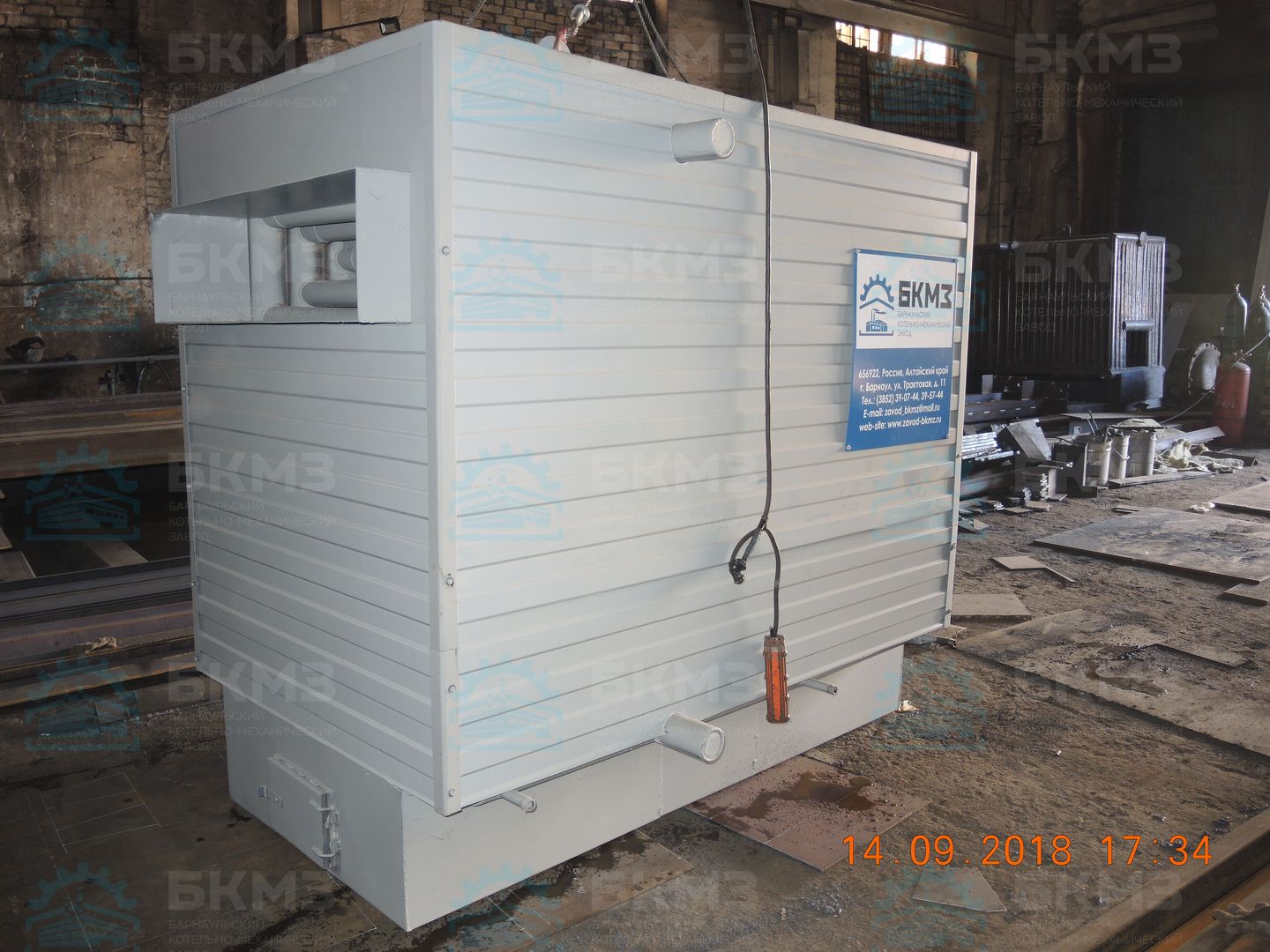

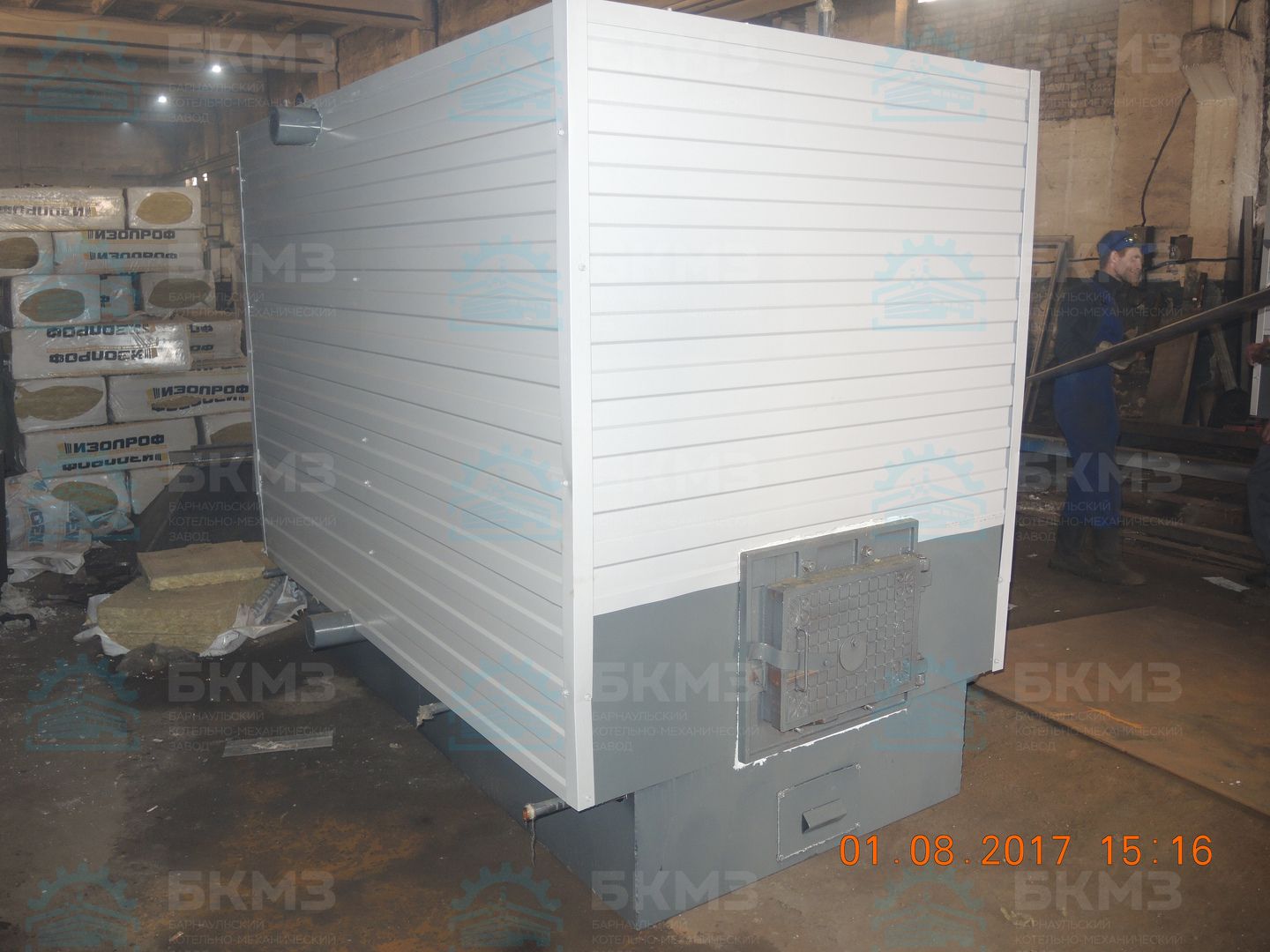

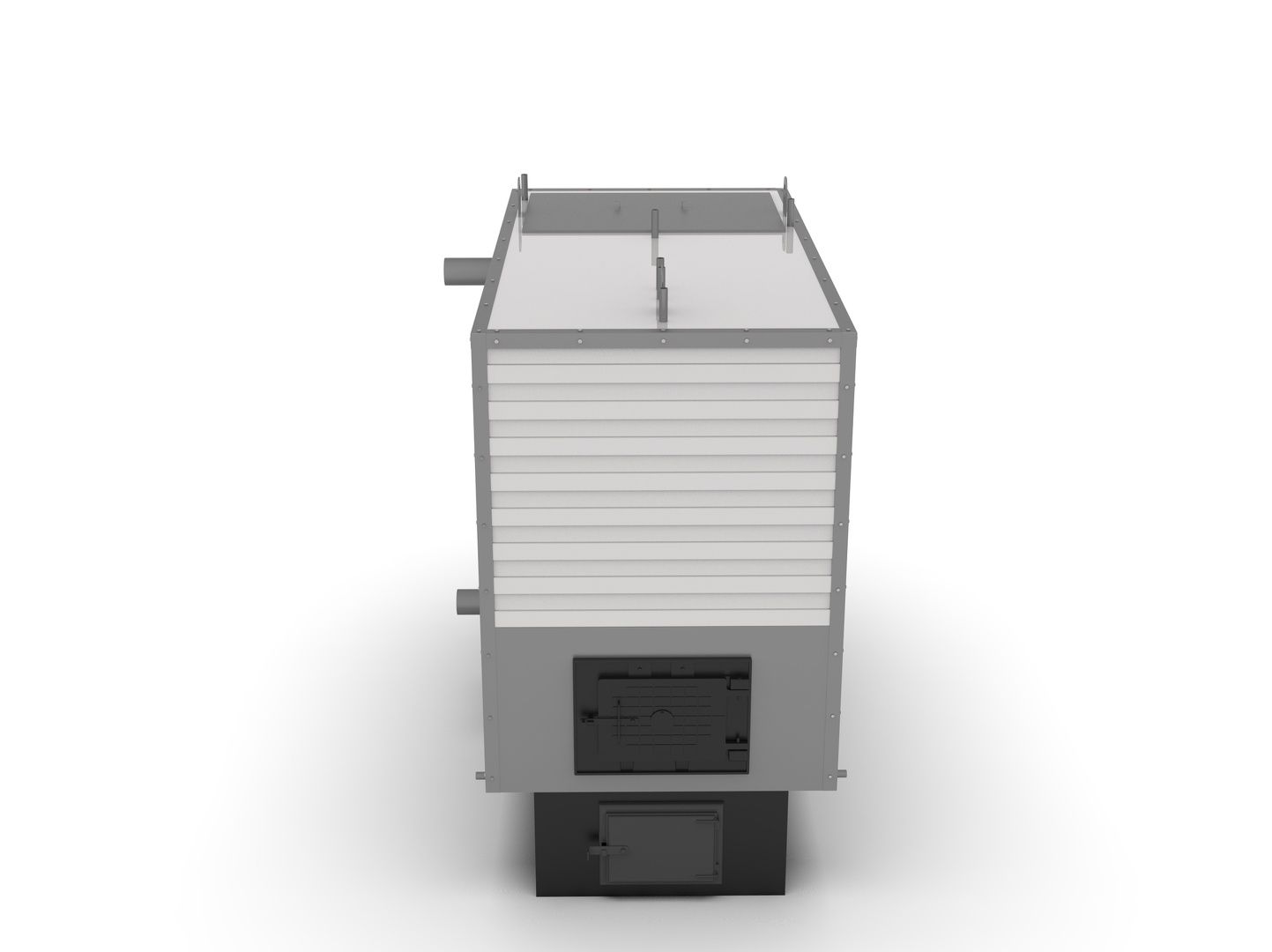

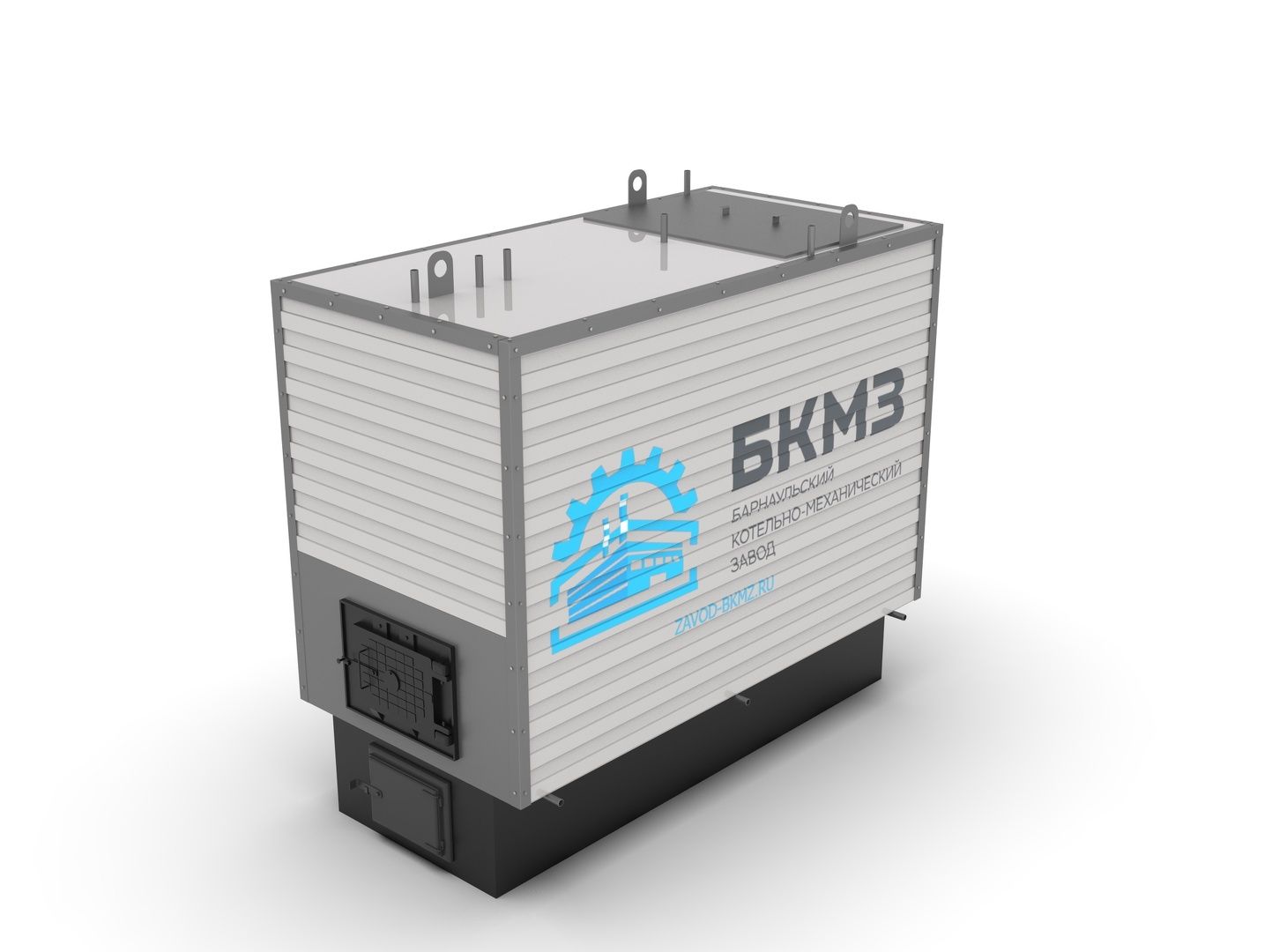

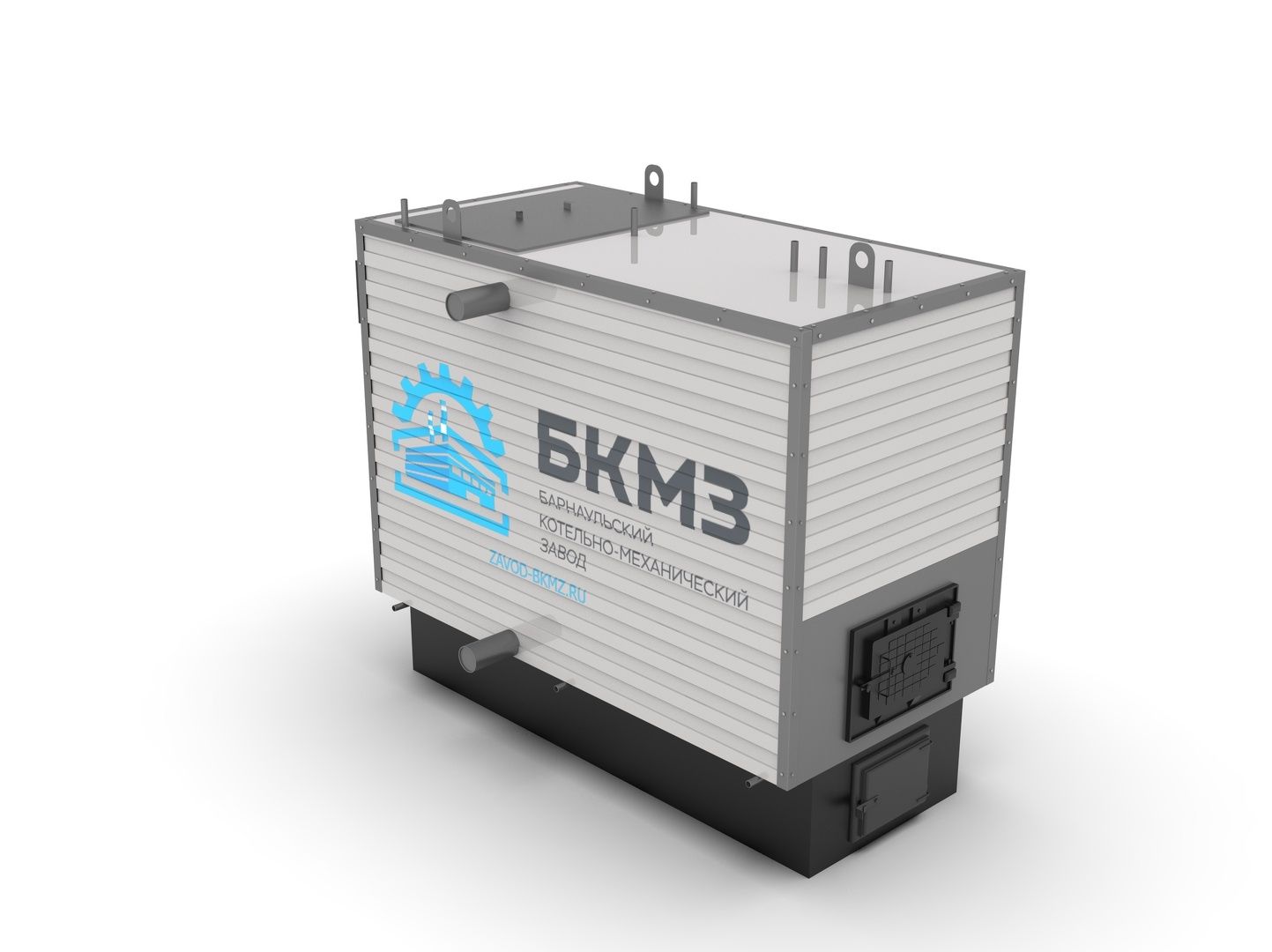

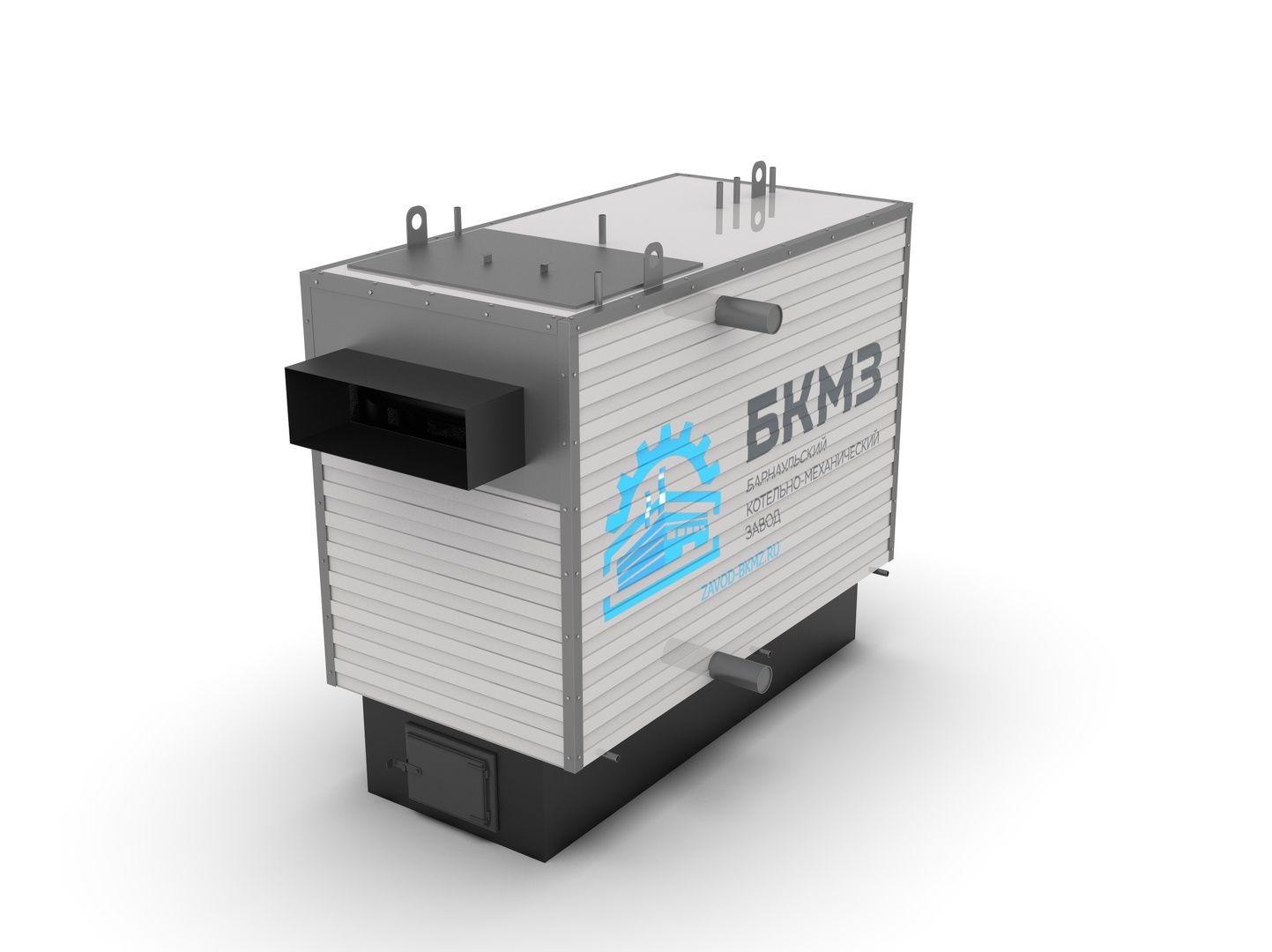

Котлы водогрейные серии «КВр-ТТ» представляют собой трубную систему в газоплотном исполнении со сложной многоходовой гидравлической схемой движения теплоносителя, установленную на опорную раму с зольниковыми коробами и топочным полотном (чугунной колосниковой либо стальной водоохлаждаемой решеткой).

Теплоизоляция трубной системы котла выполнена плитами из негорючей каменной ваты, толщиной 50 мм, с коэффициентом теплопроводности 0,038 Вт/м0С.

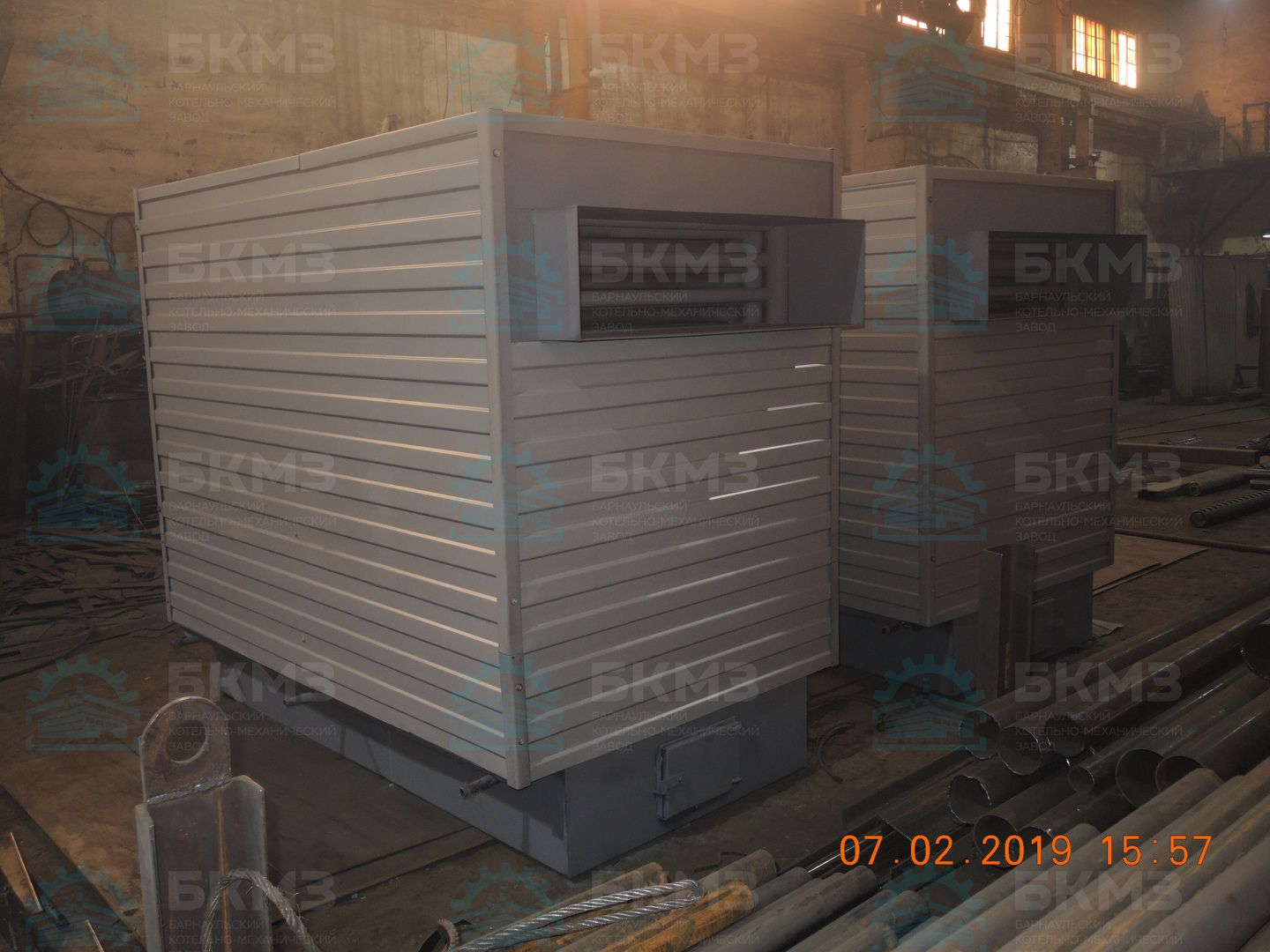

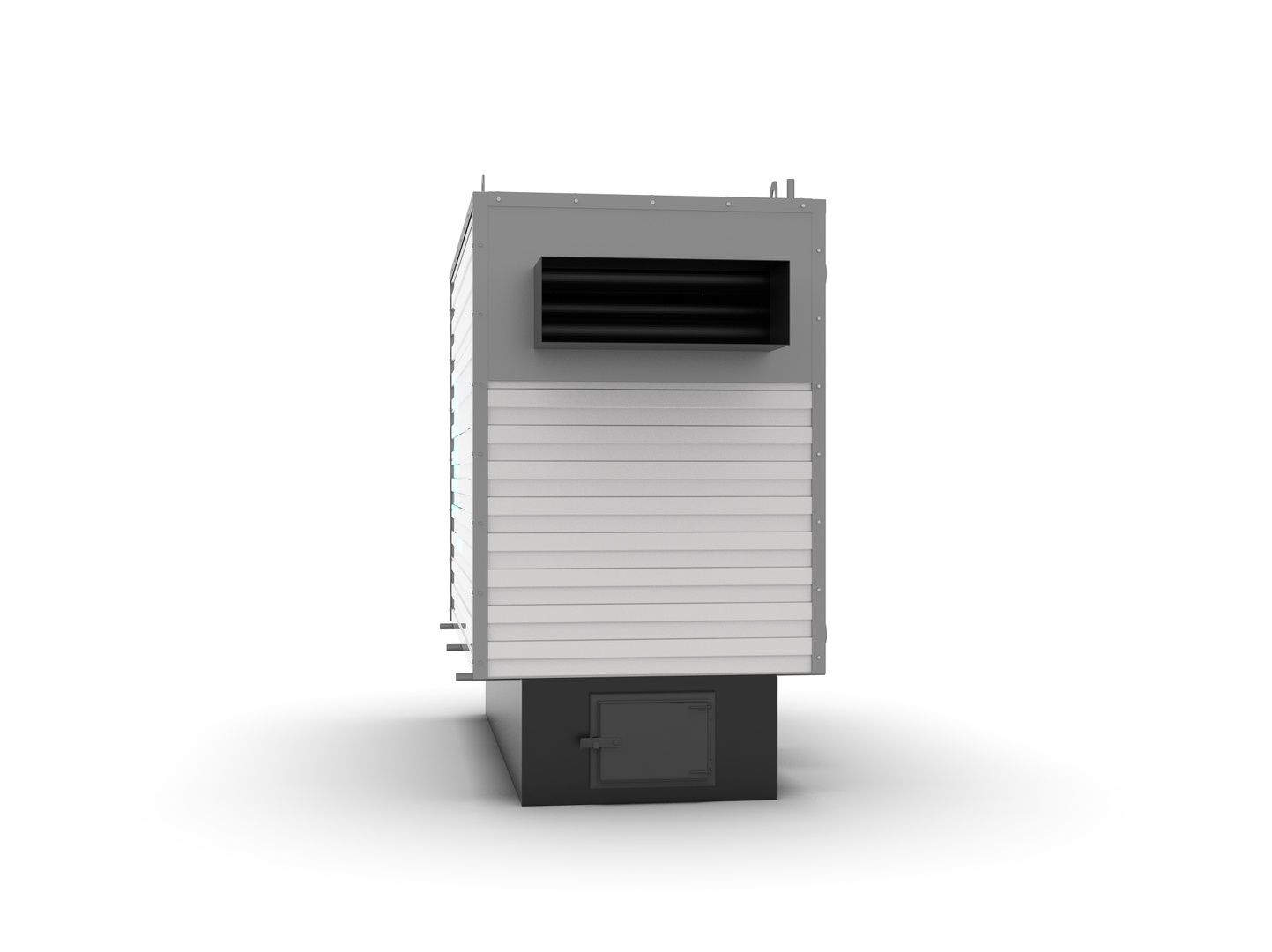

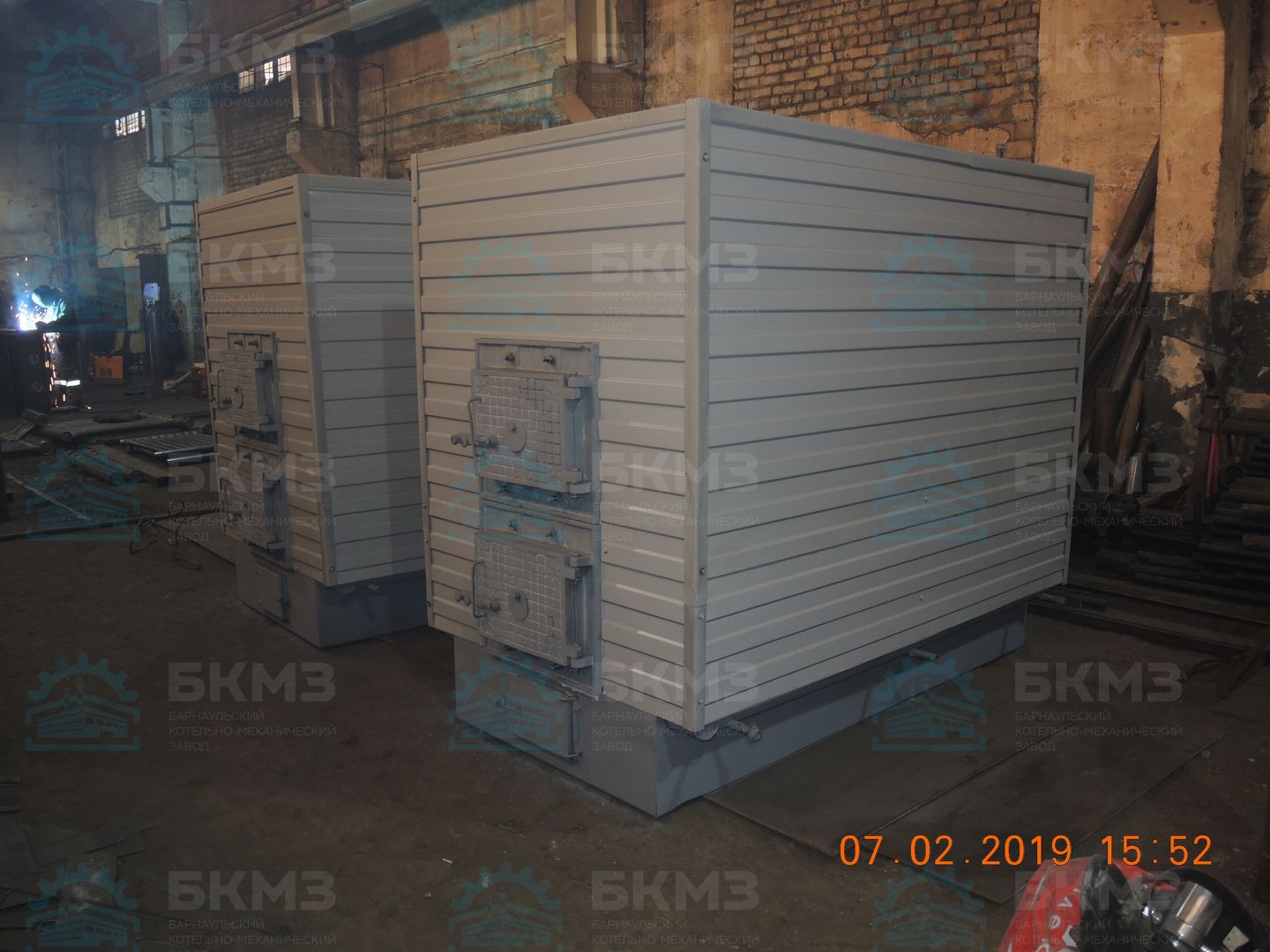

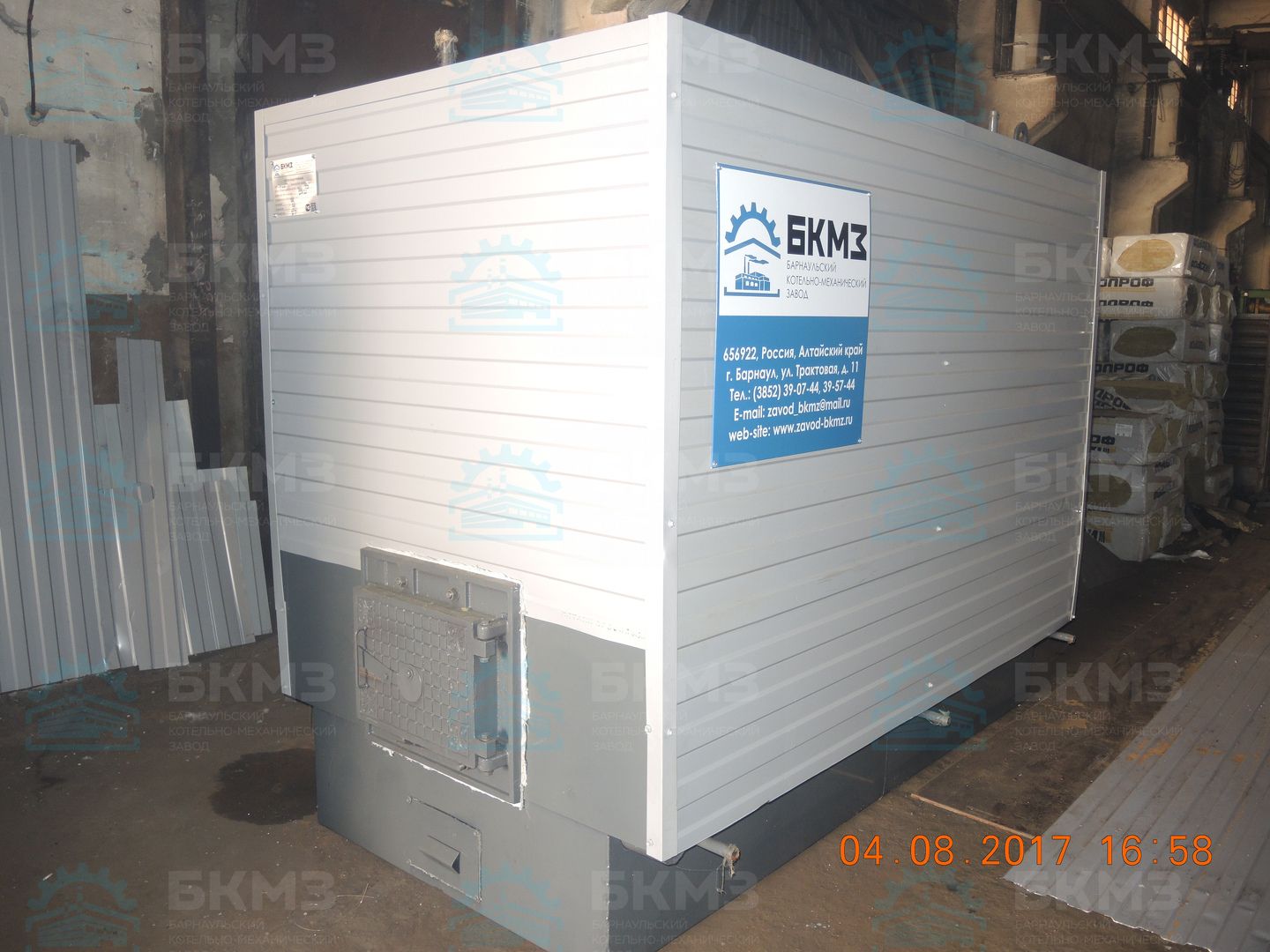

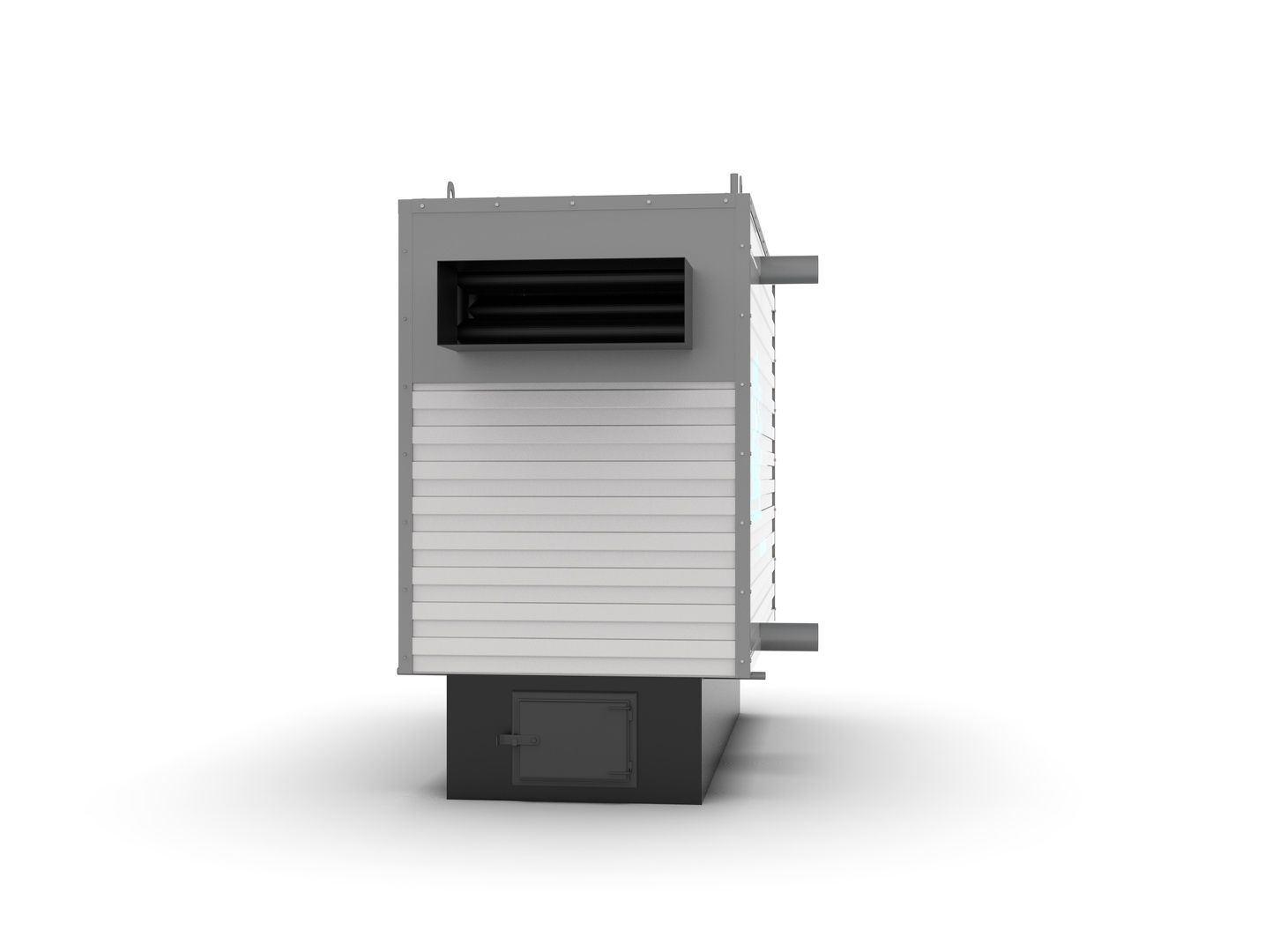

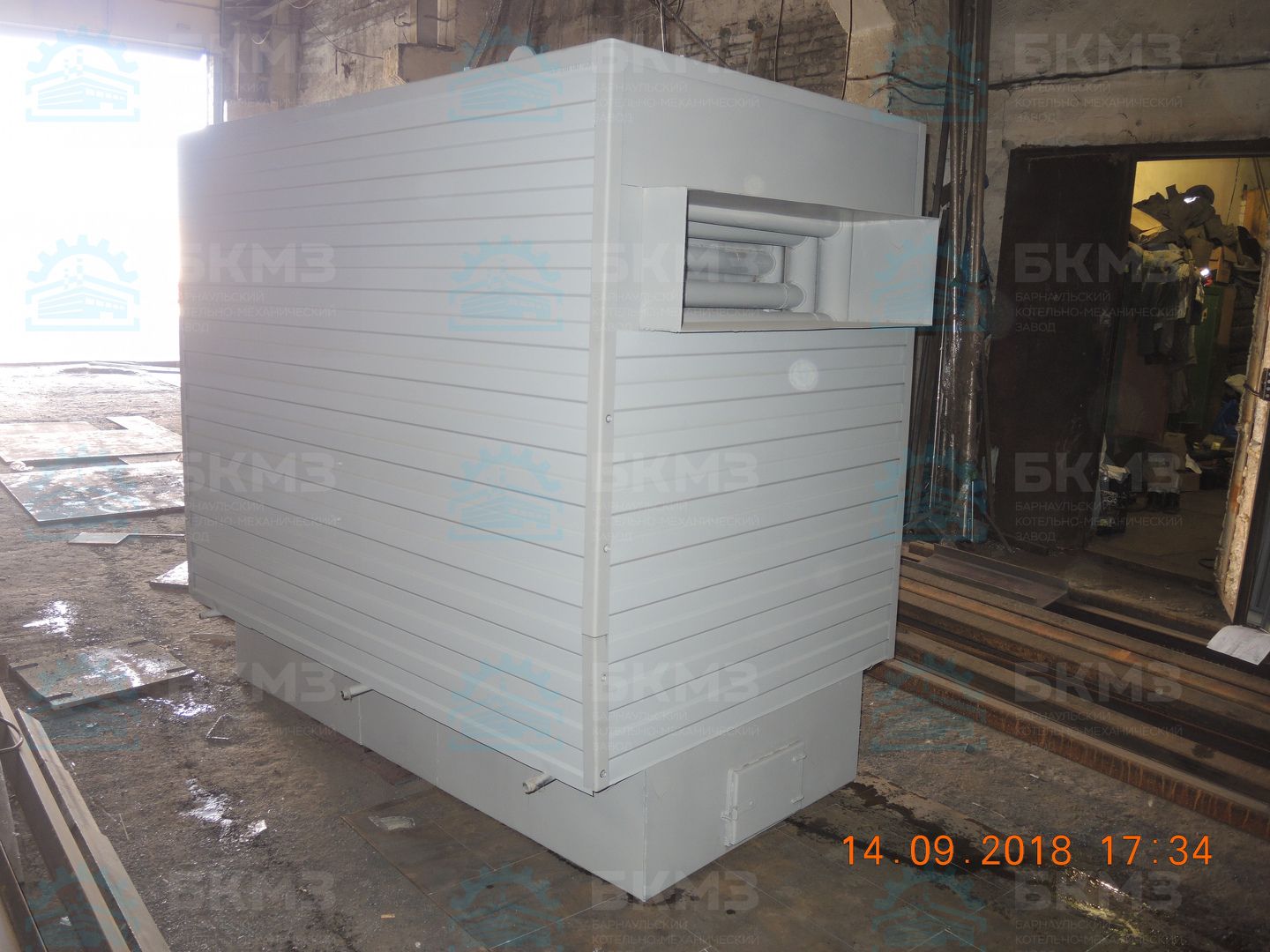

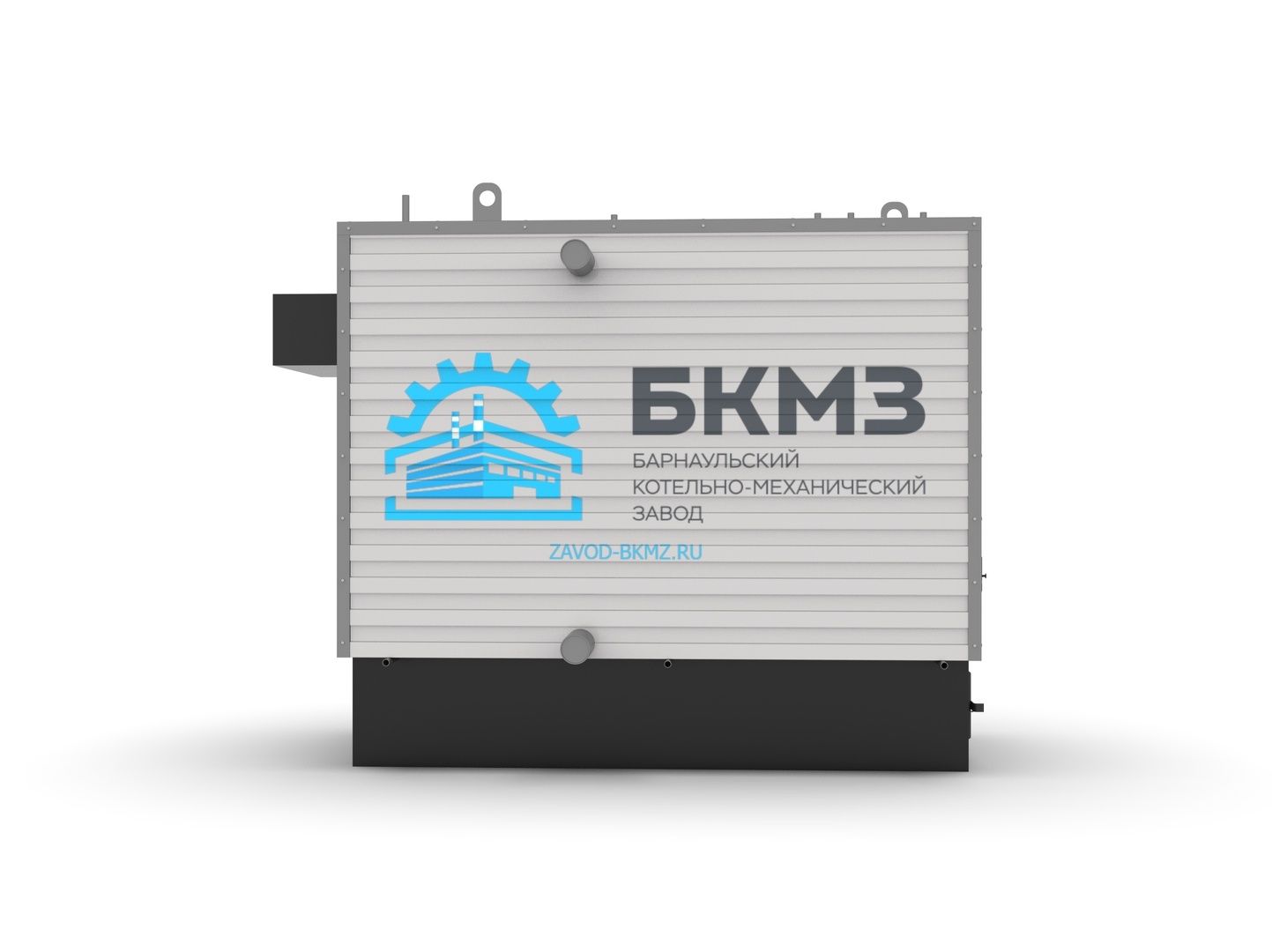

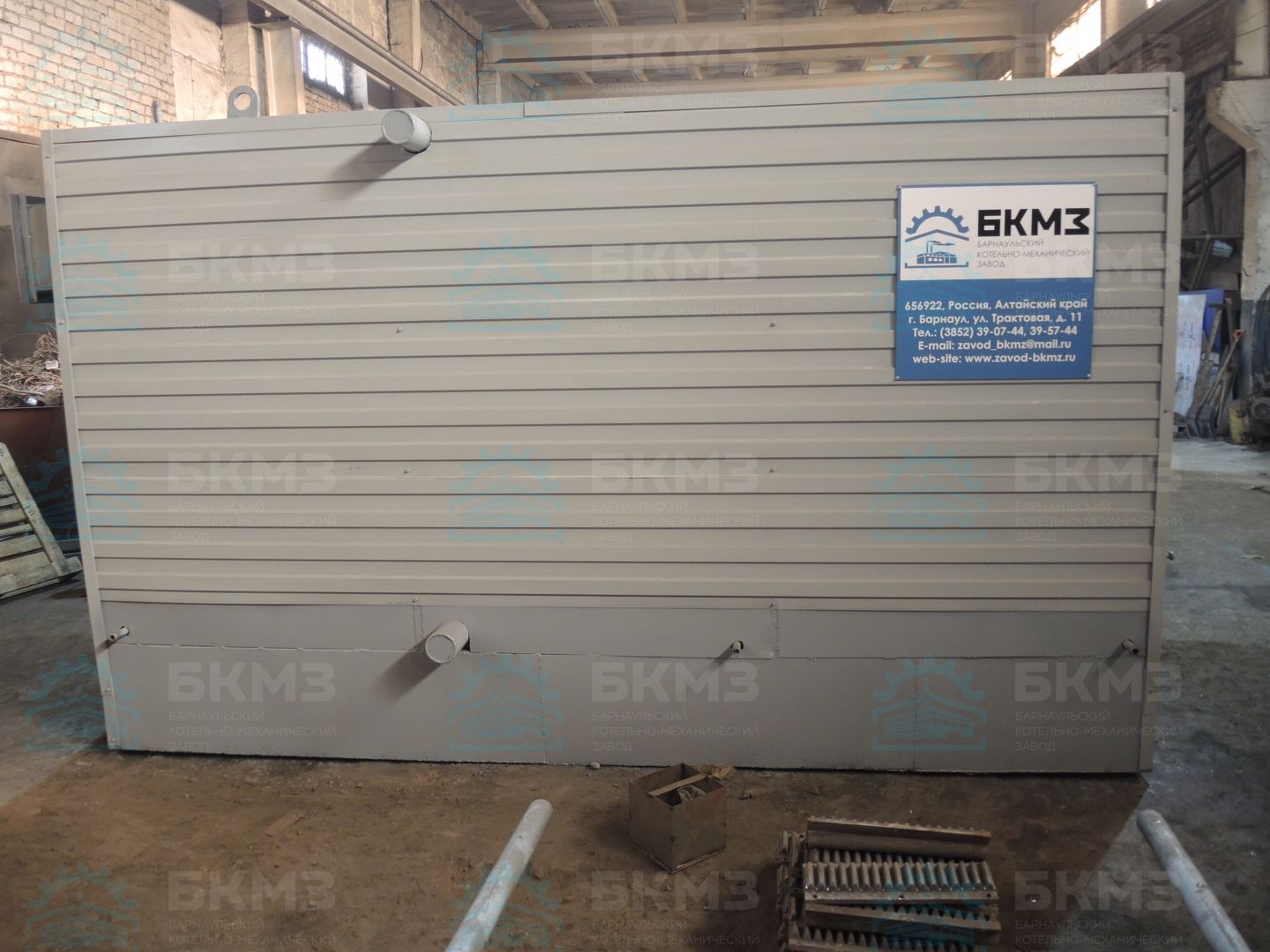

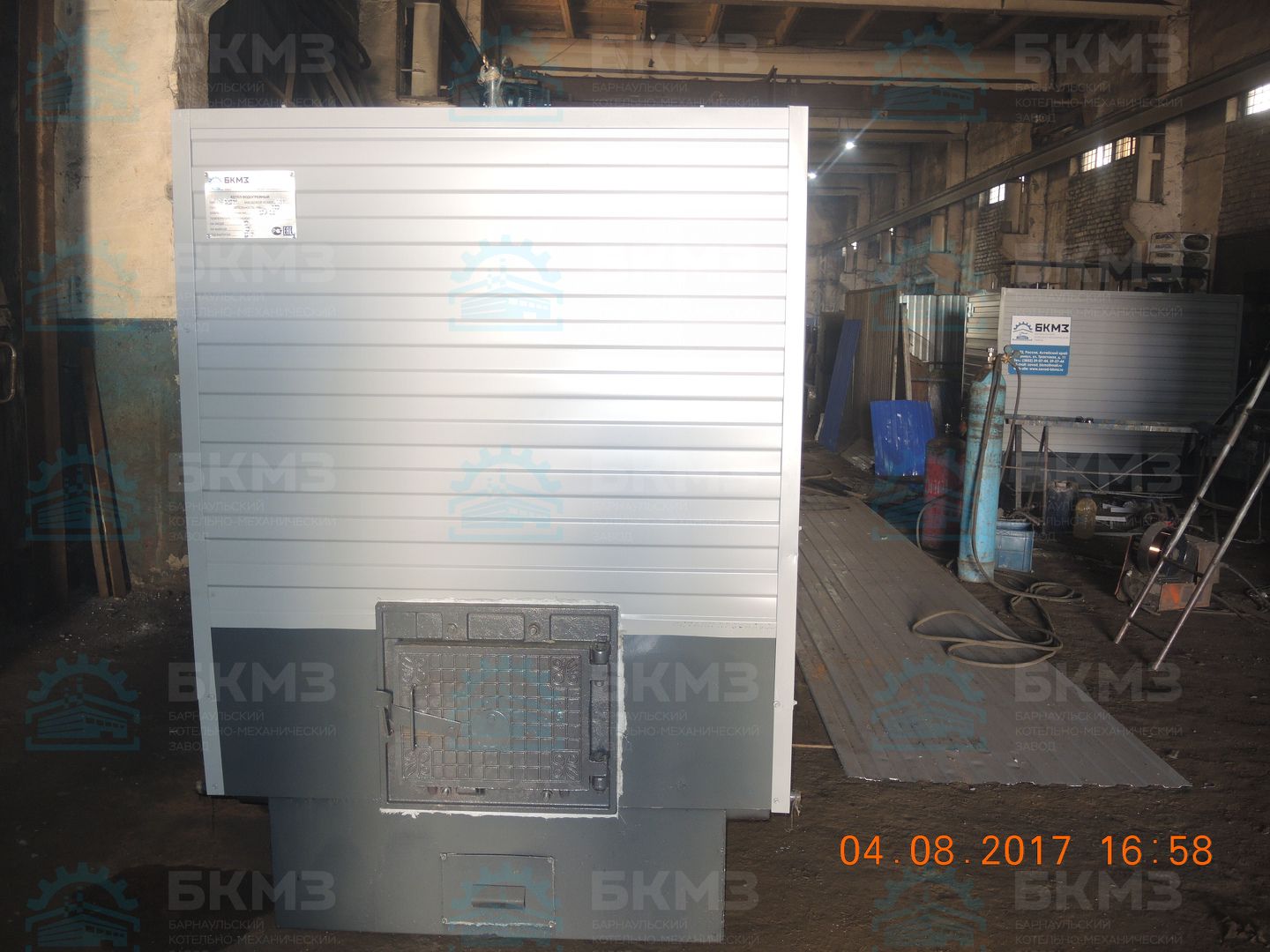

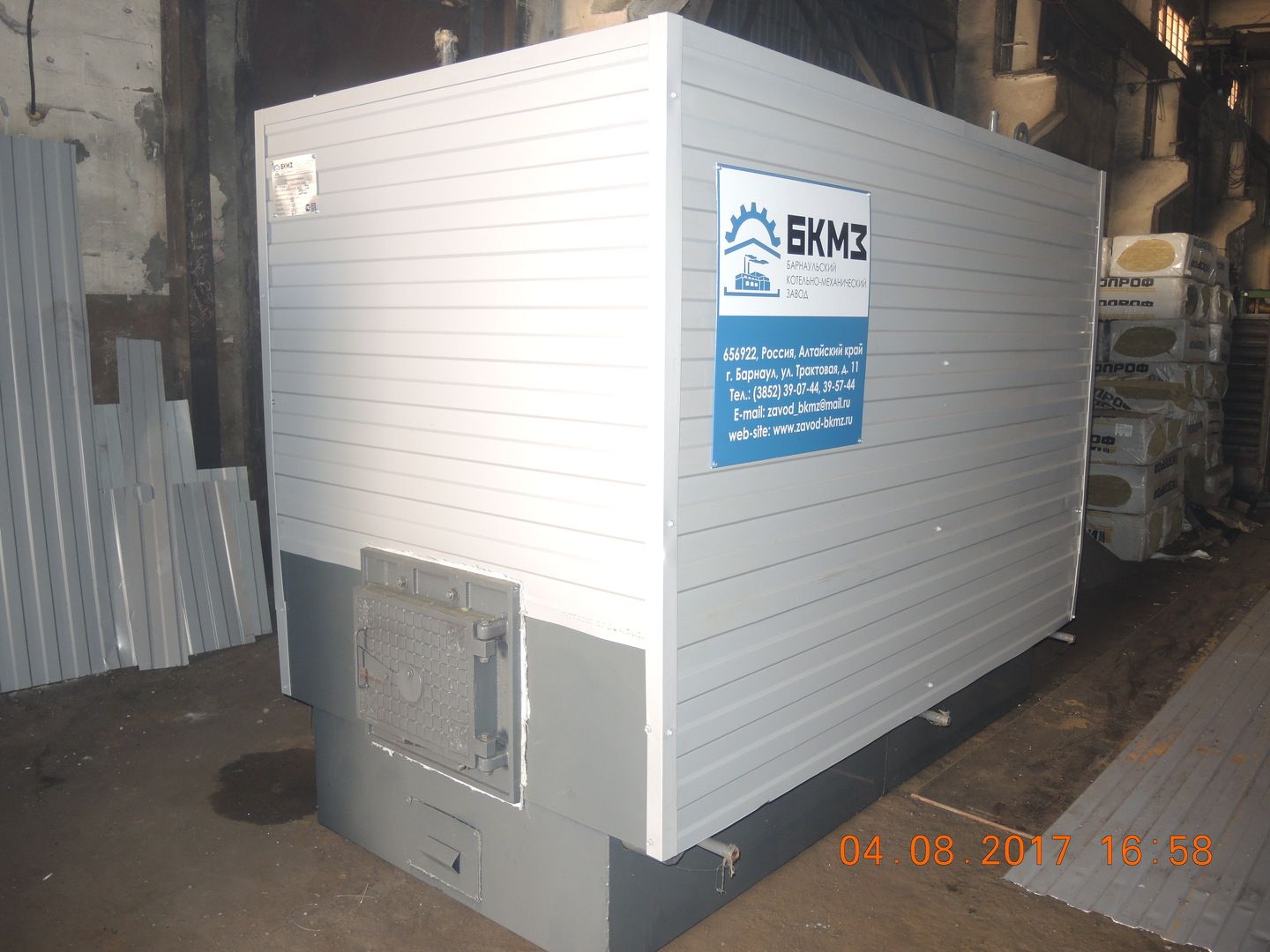

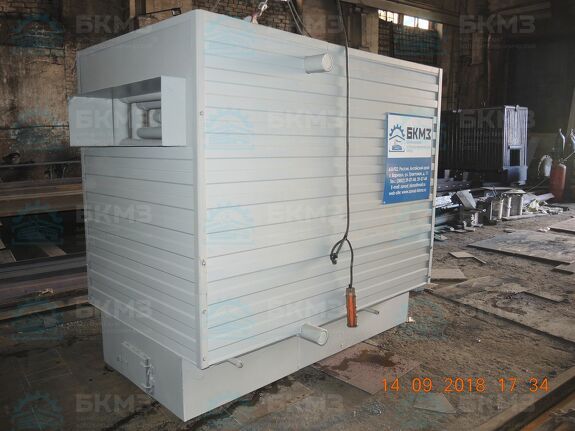

Снаружи слой теплоизоляции покрыт декоративной обшивкой из профилированного листа полимерной окраски.

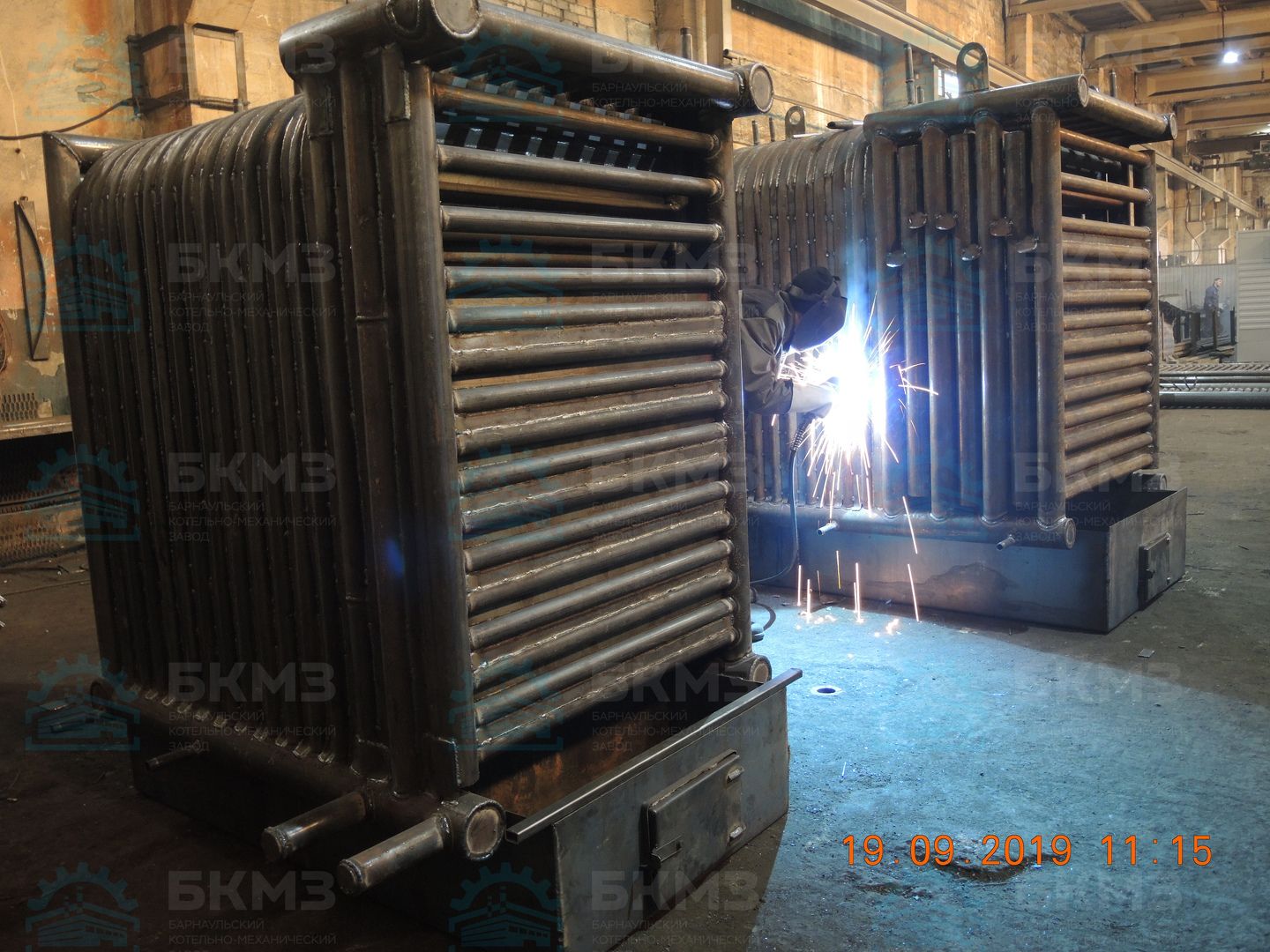

Трубная система котлов состоит из двух частей, являющихся основными поверхностями нагрева котла:

- топочная камера;

- конвективная часть.

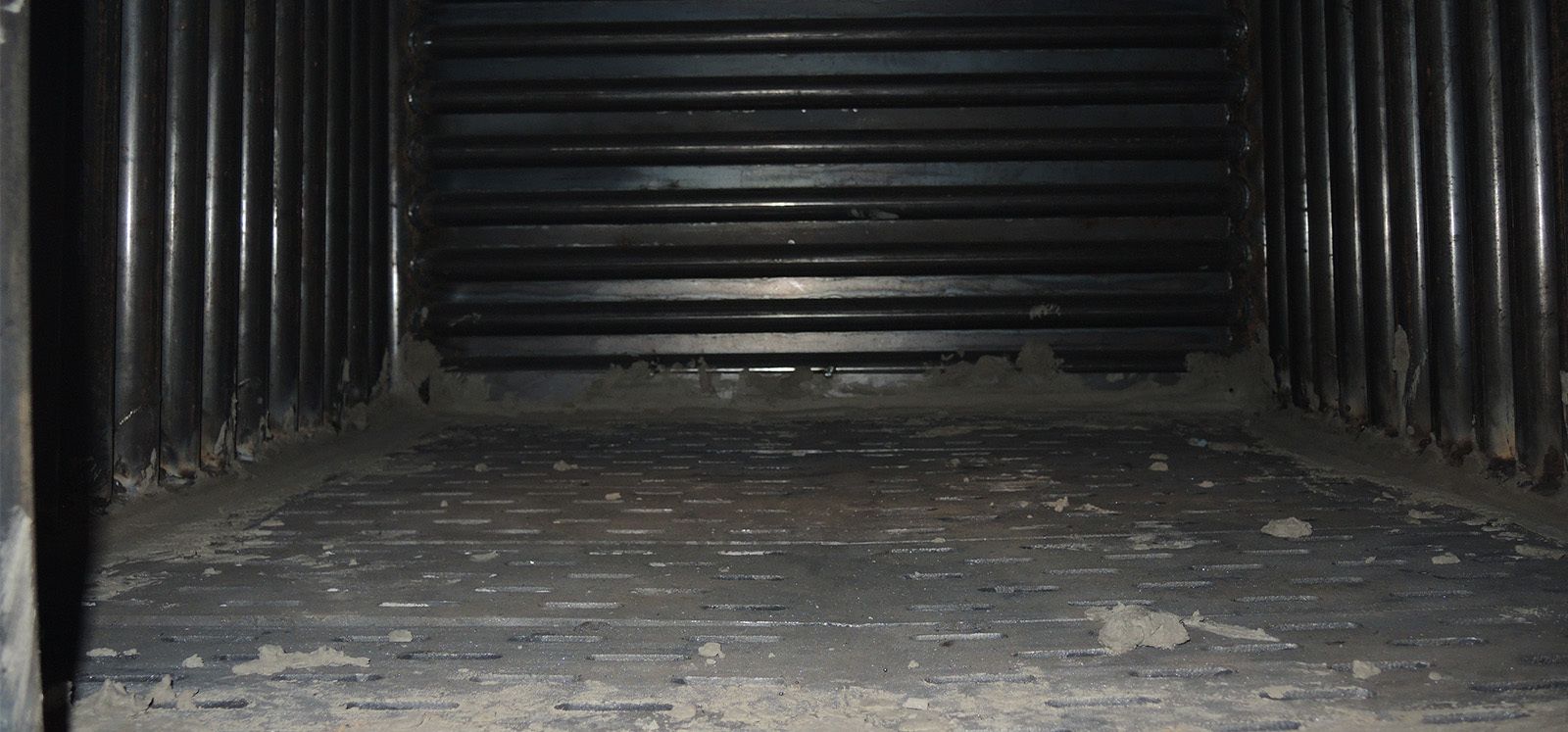

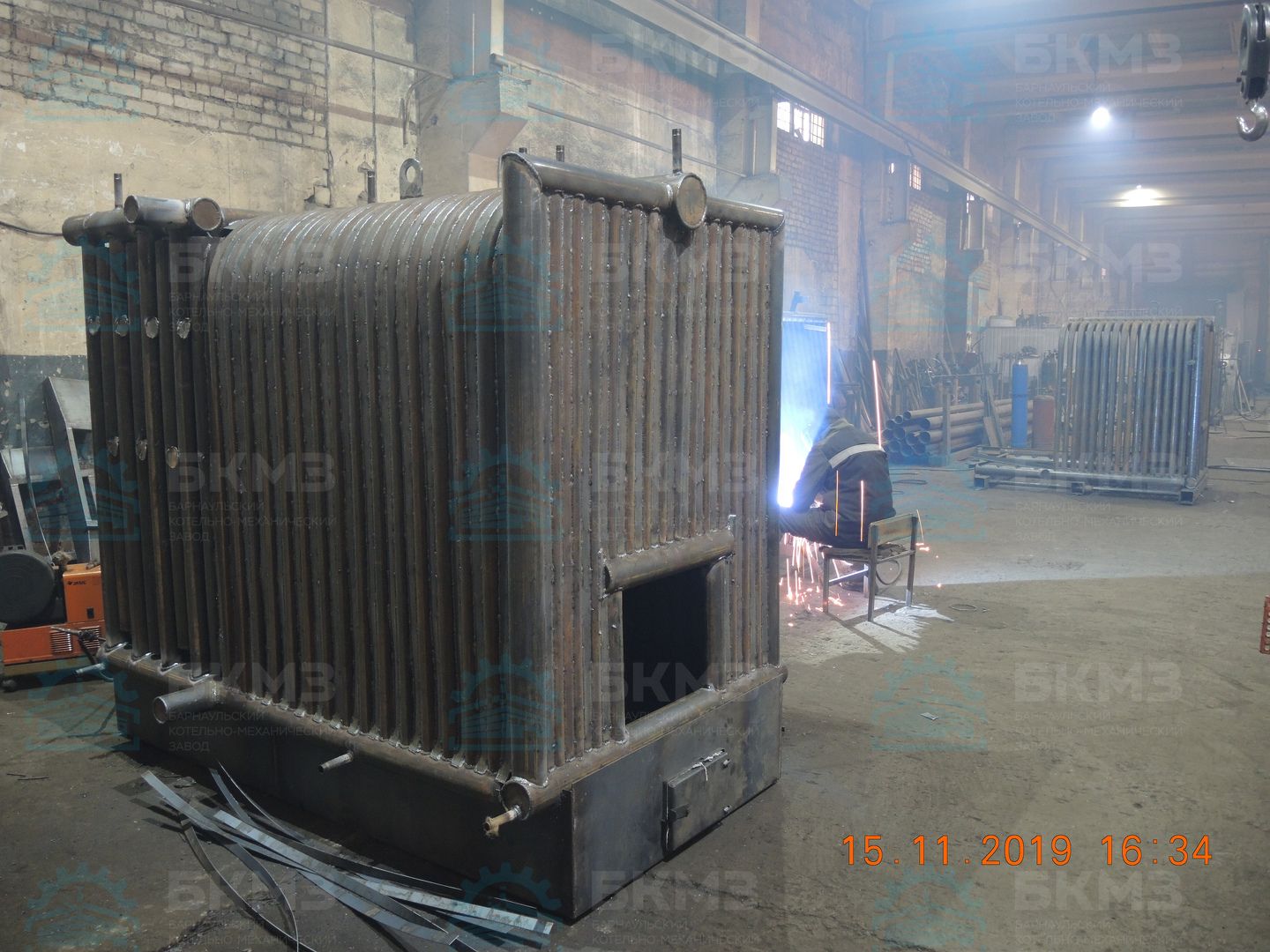

Топочная камера образована двумя боковыми и фронтовым экранами, соединёнными верхним и нижними коллекторами.

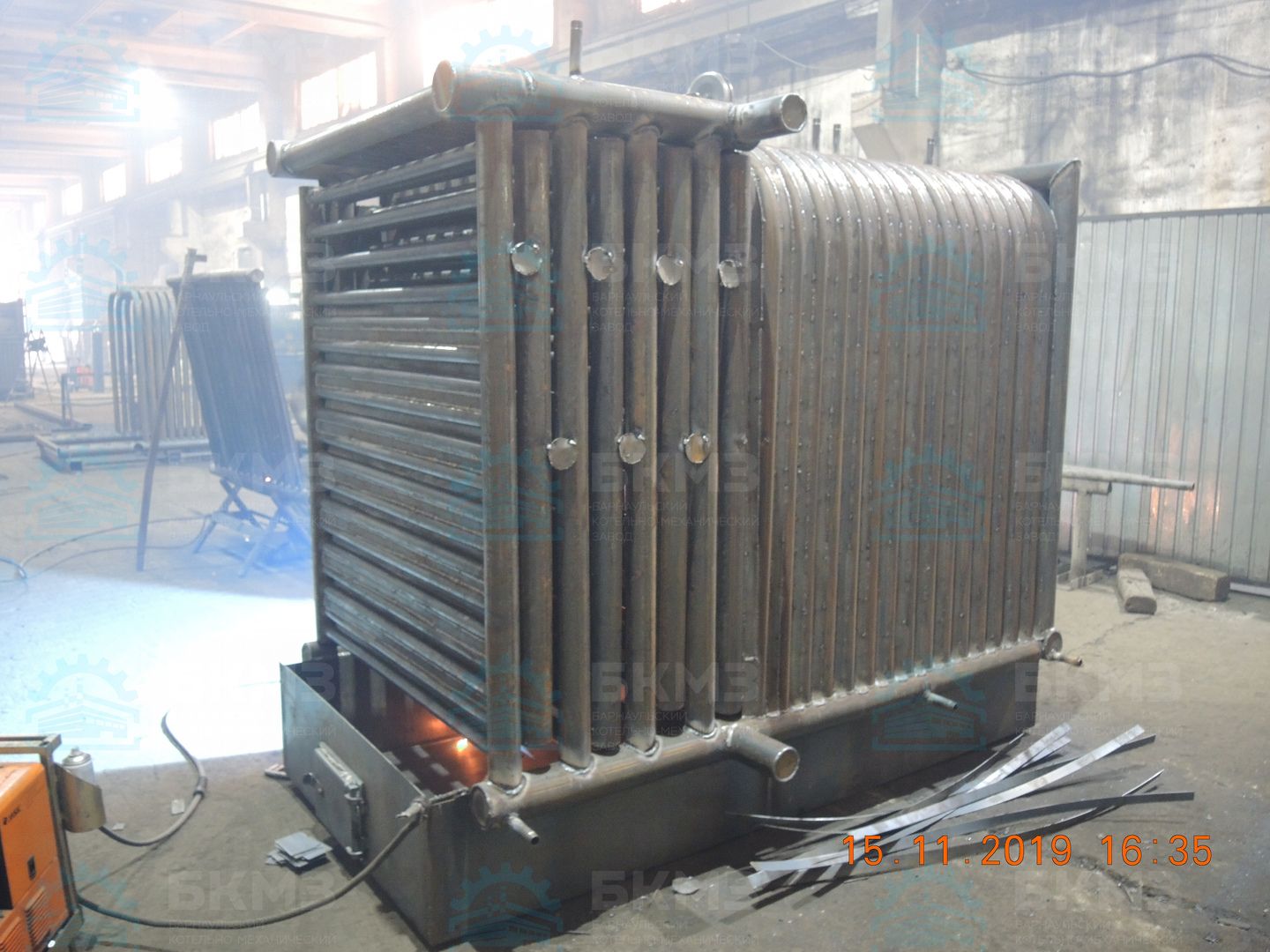

Конвективная часть состоит из вертикально расположенных панелей, сформированных из вертикальных труб (коллекторов), между которыми горизонтально вварены перепускные трубы, входящих в два нижних и два верхних коллектора.

Все поверхности нагрева топочной камеры и конвективной части котлов являются полностью газоплотными. Таким образом, они становятся единой экранированной цельной поверхностью нагрева, полностью воспринимающей всю теплоту, выделяющуюся при горении топлива, без пустот и неплотностей, что способствует сохранению тепла в пределах топочной камеры и конвективной части котла, которое полностью используется для нагрева воды в котле.

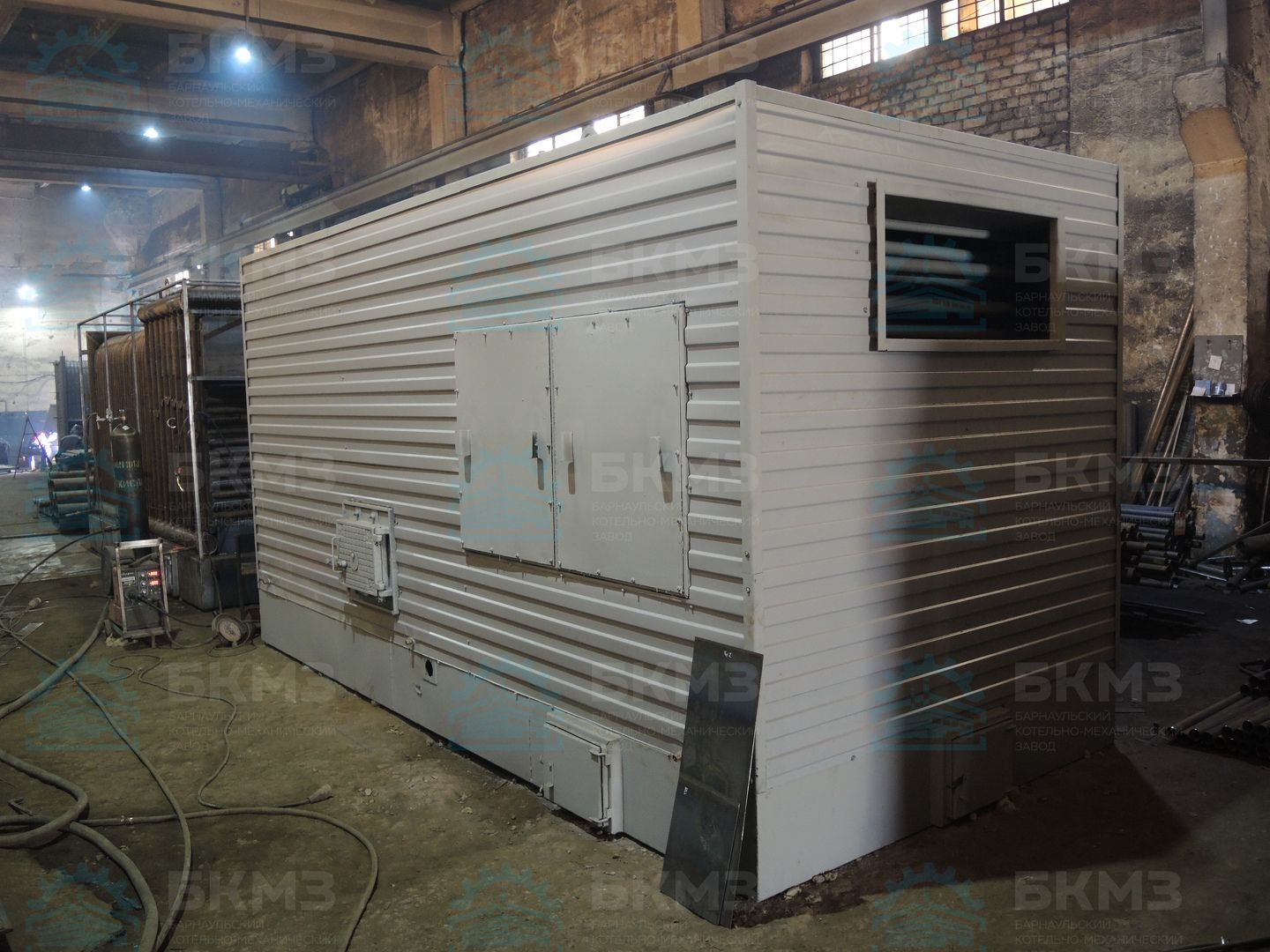

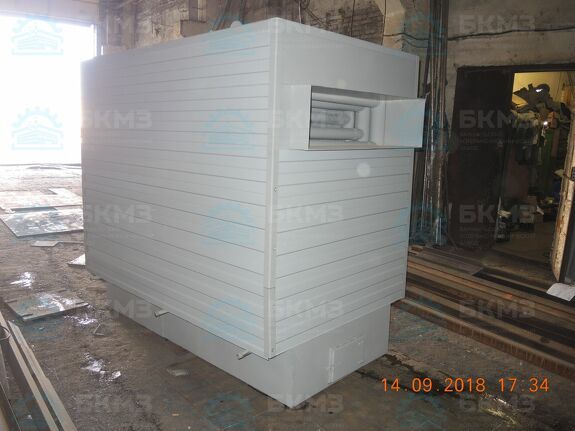

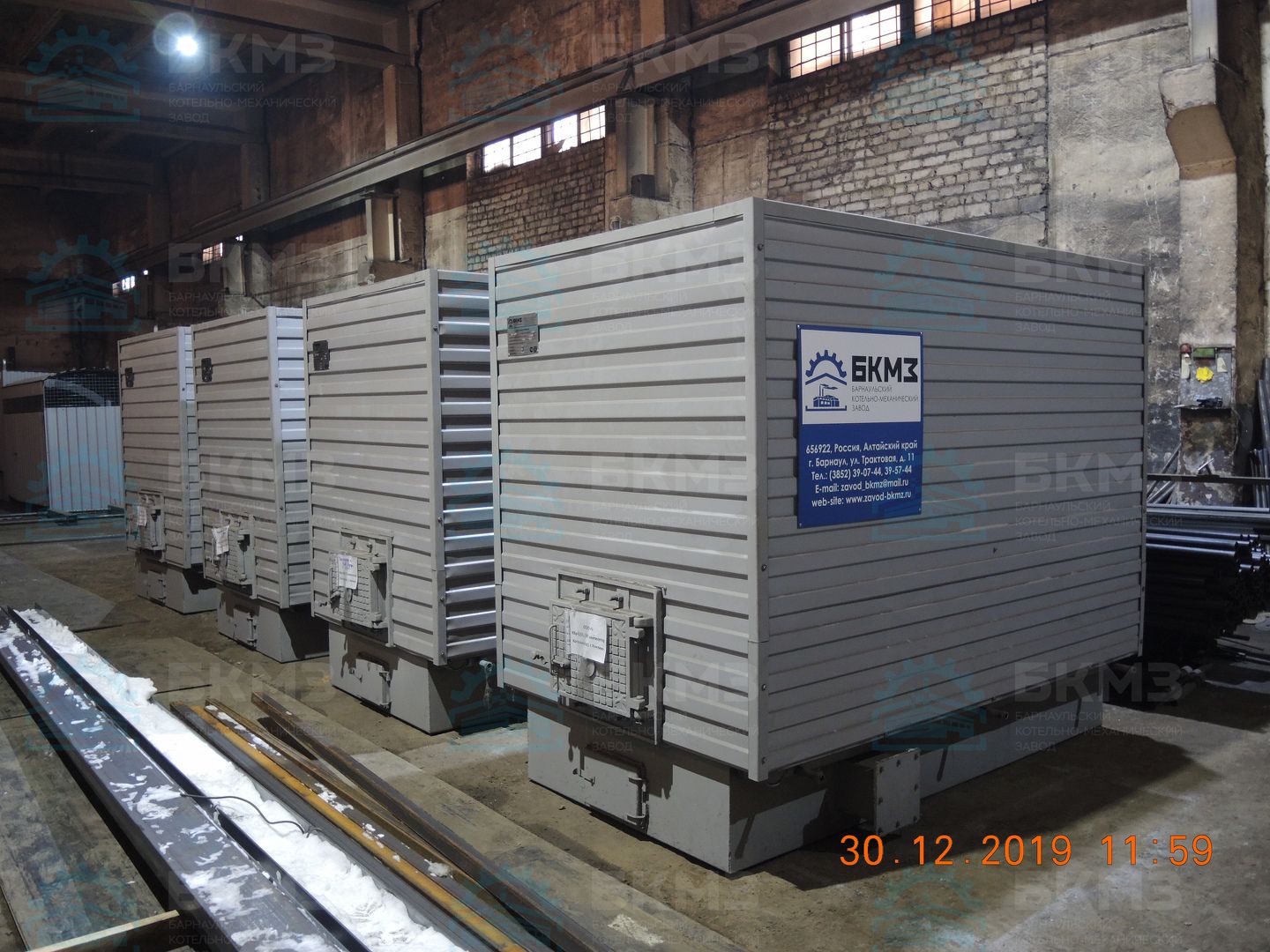

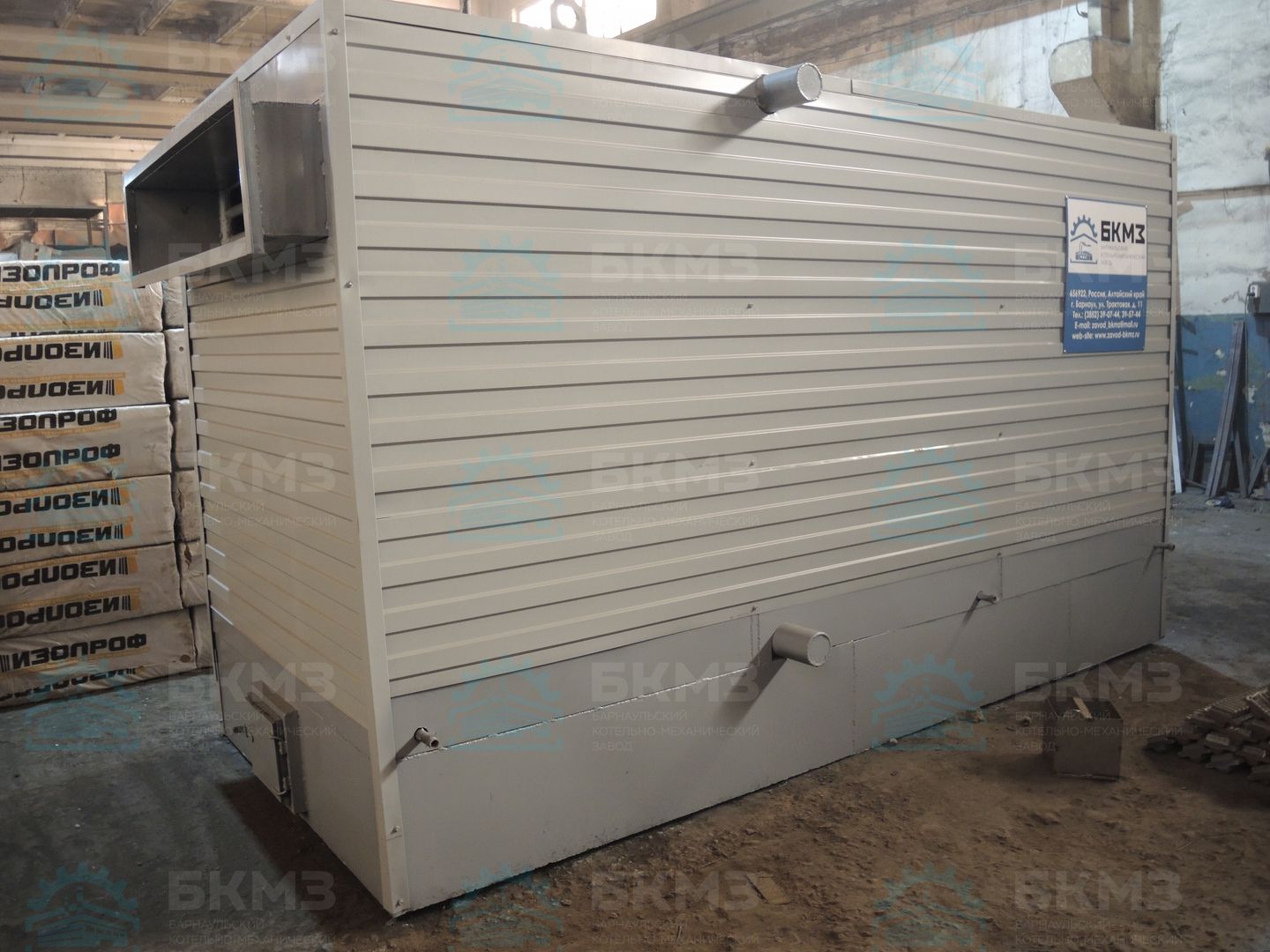

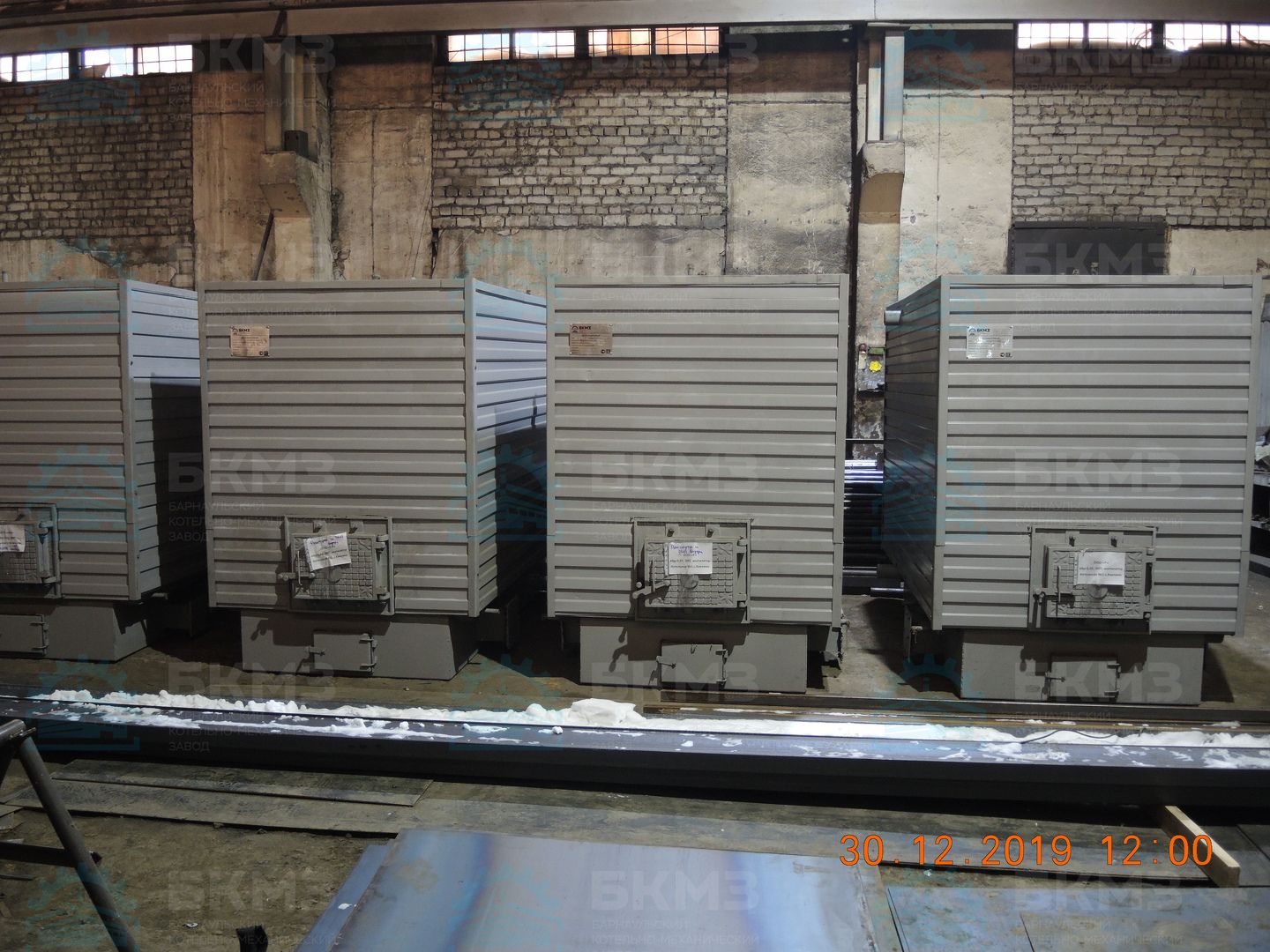

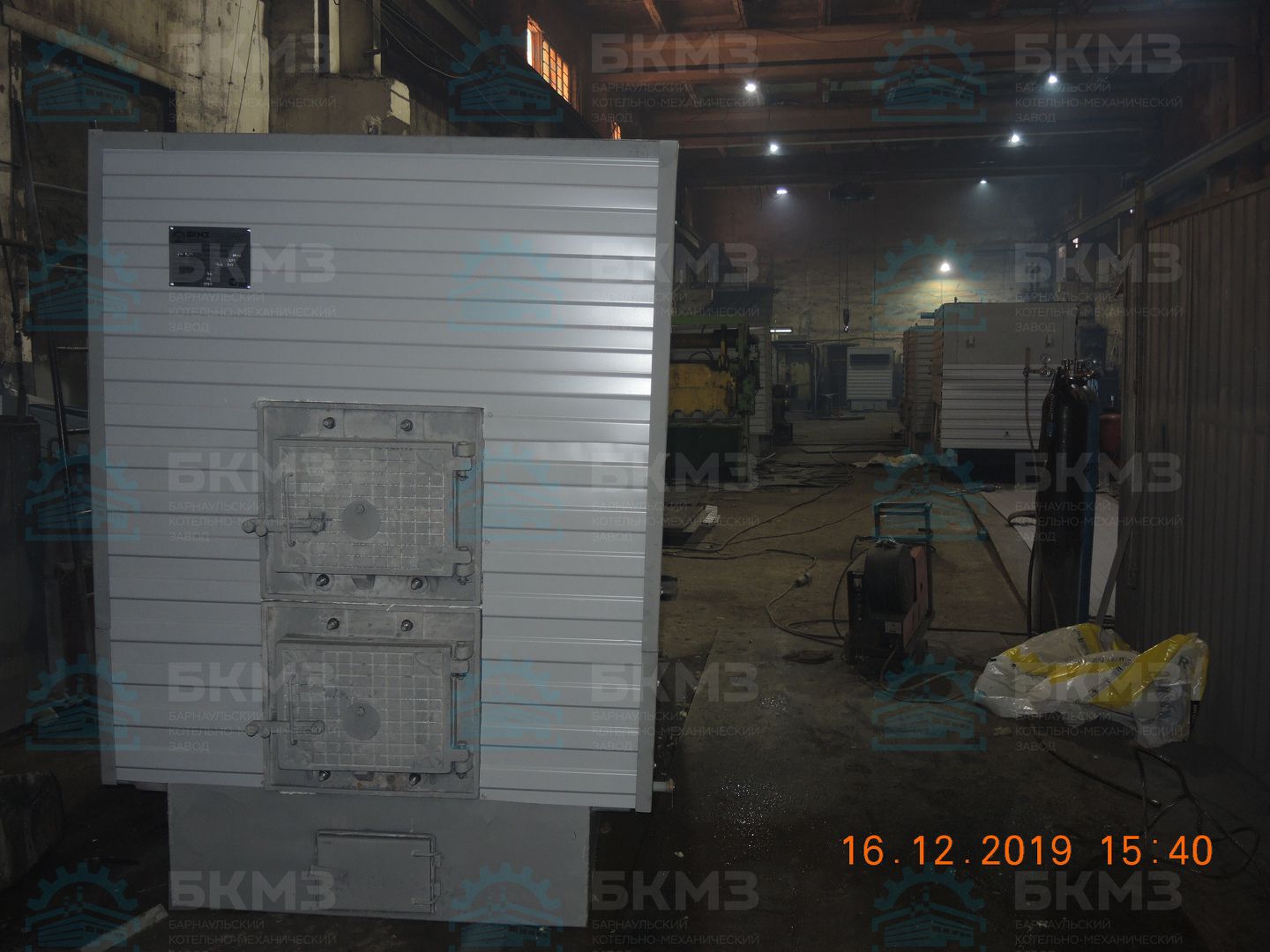

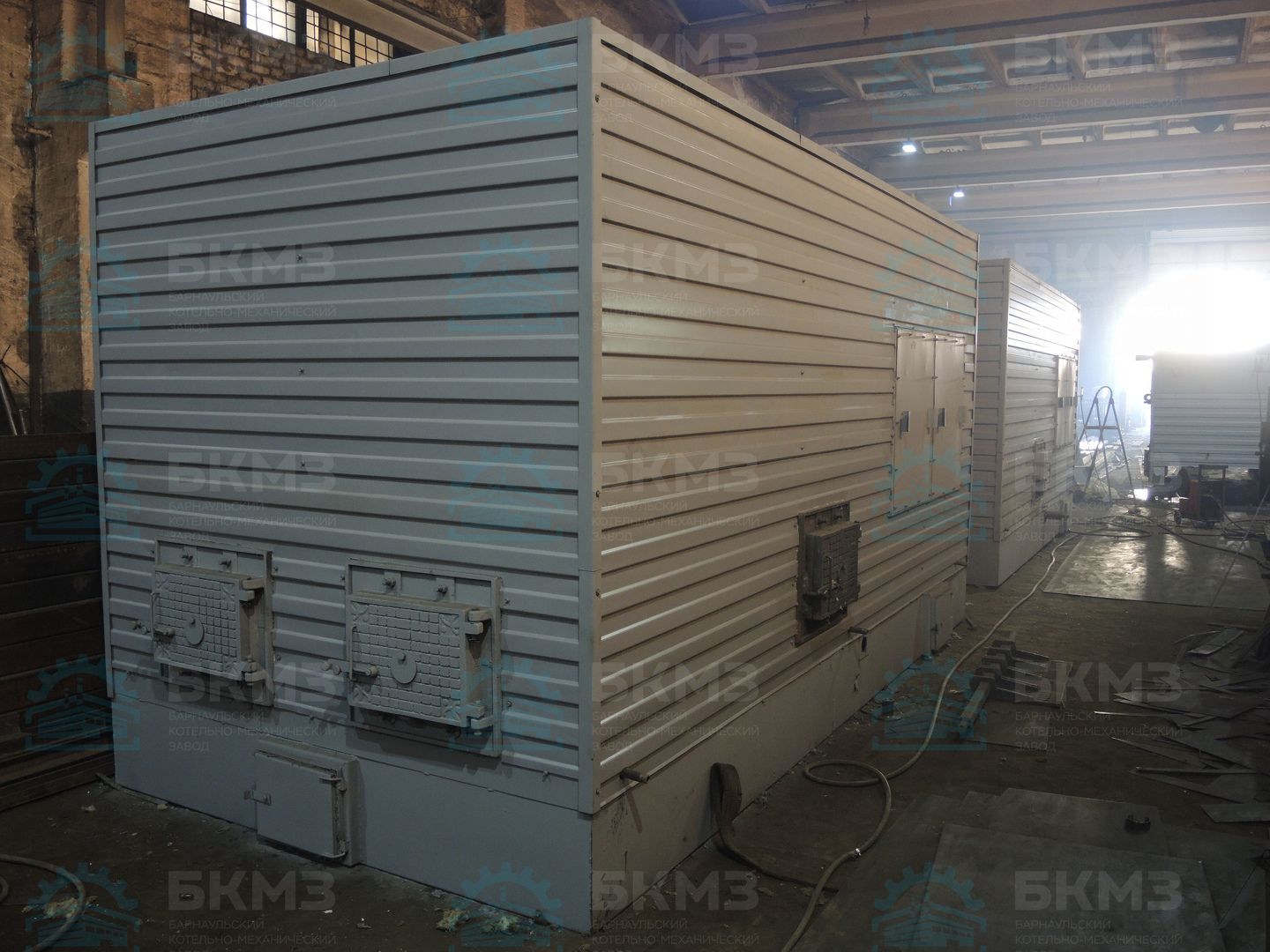

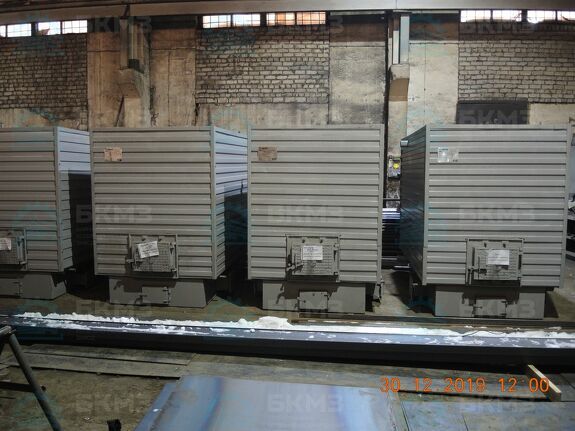

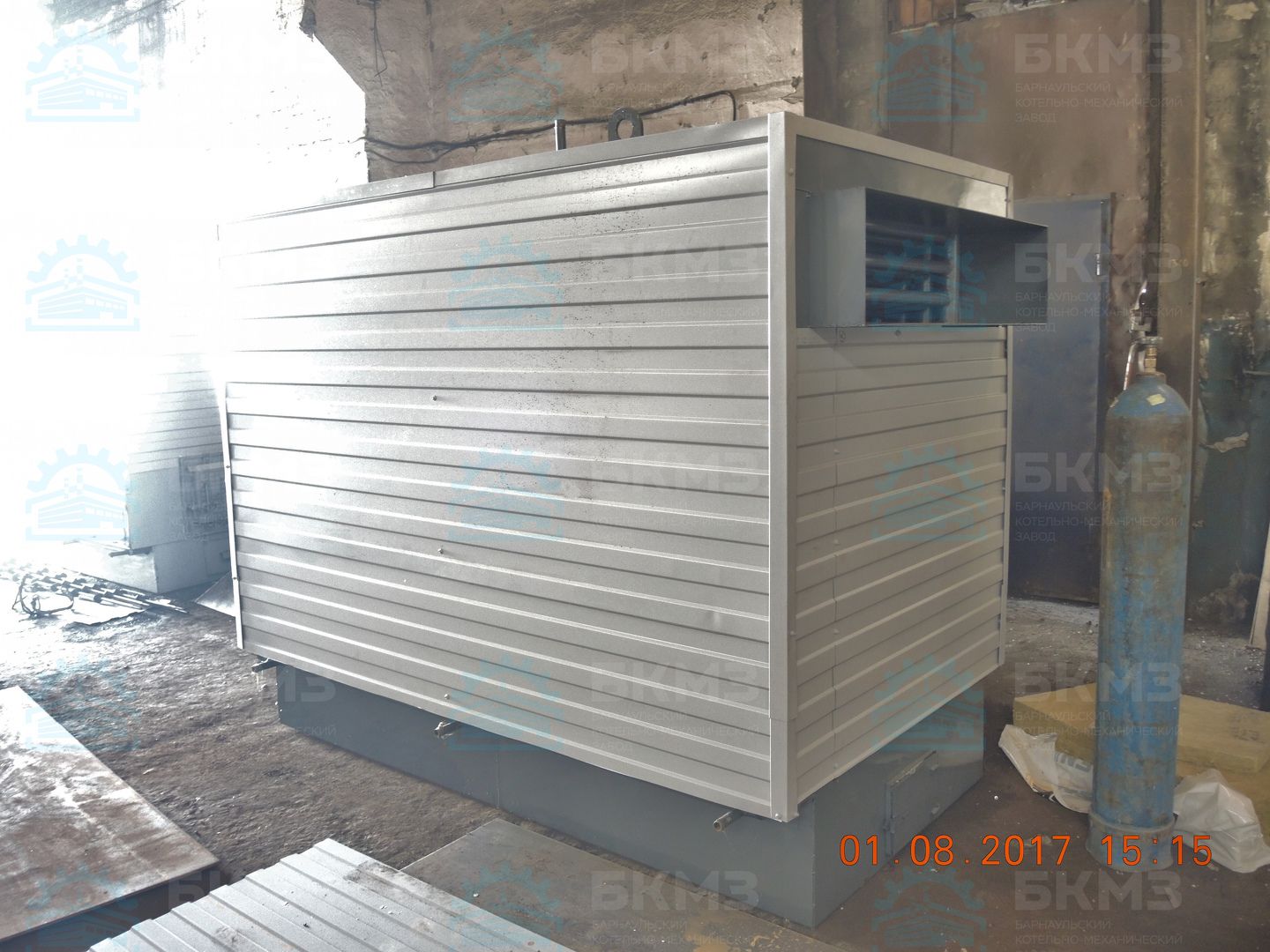

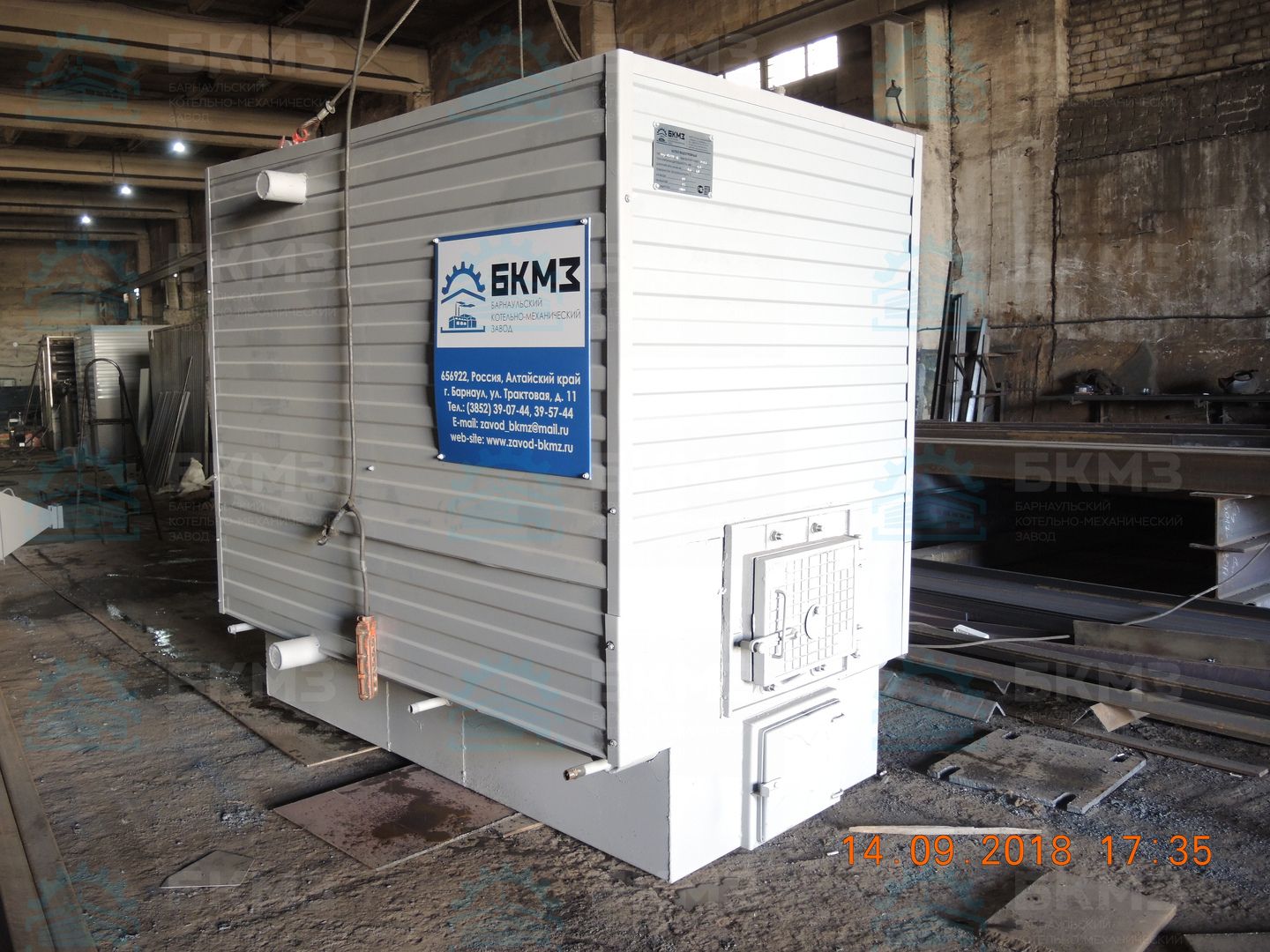

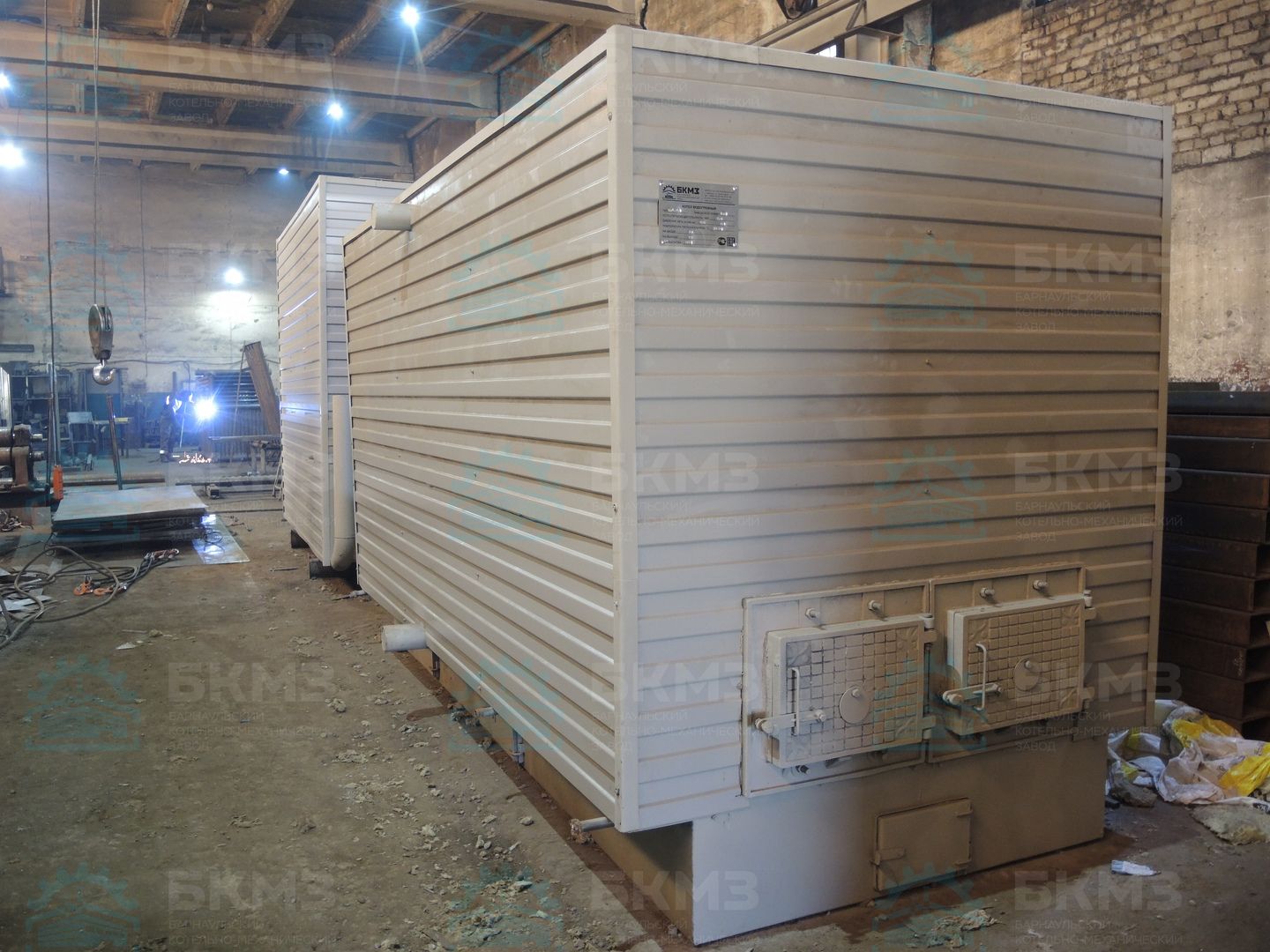

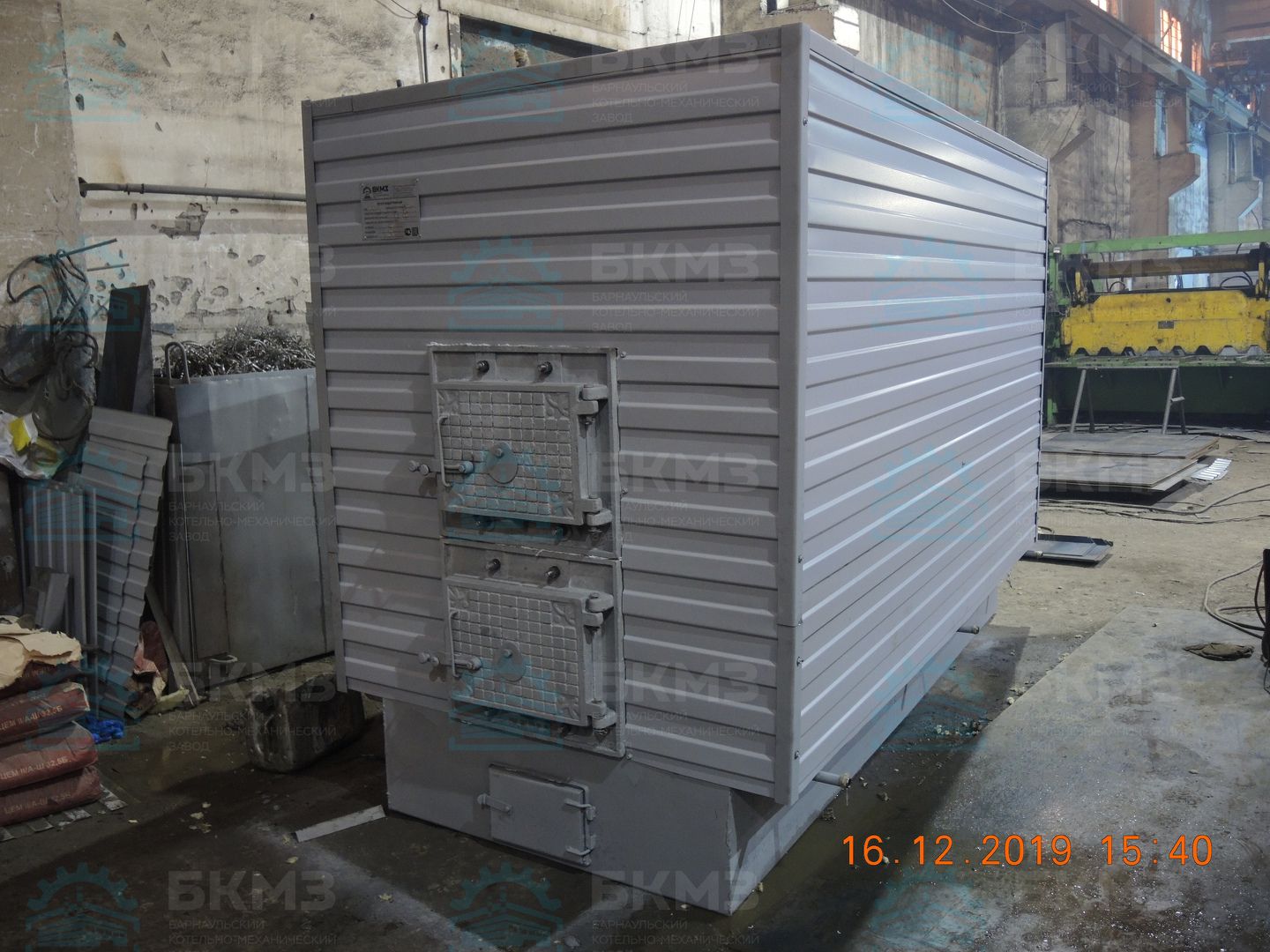

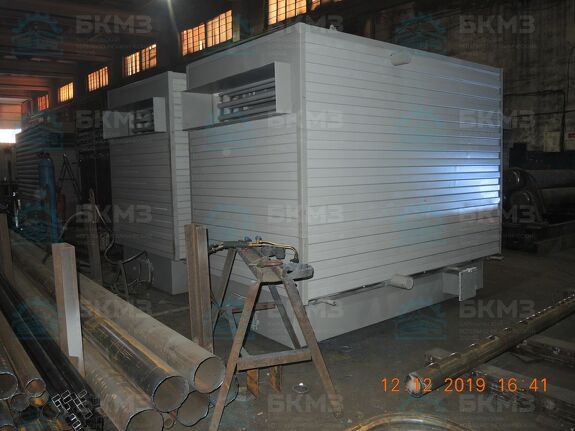

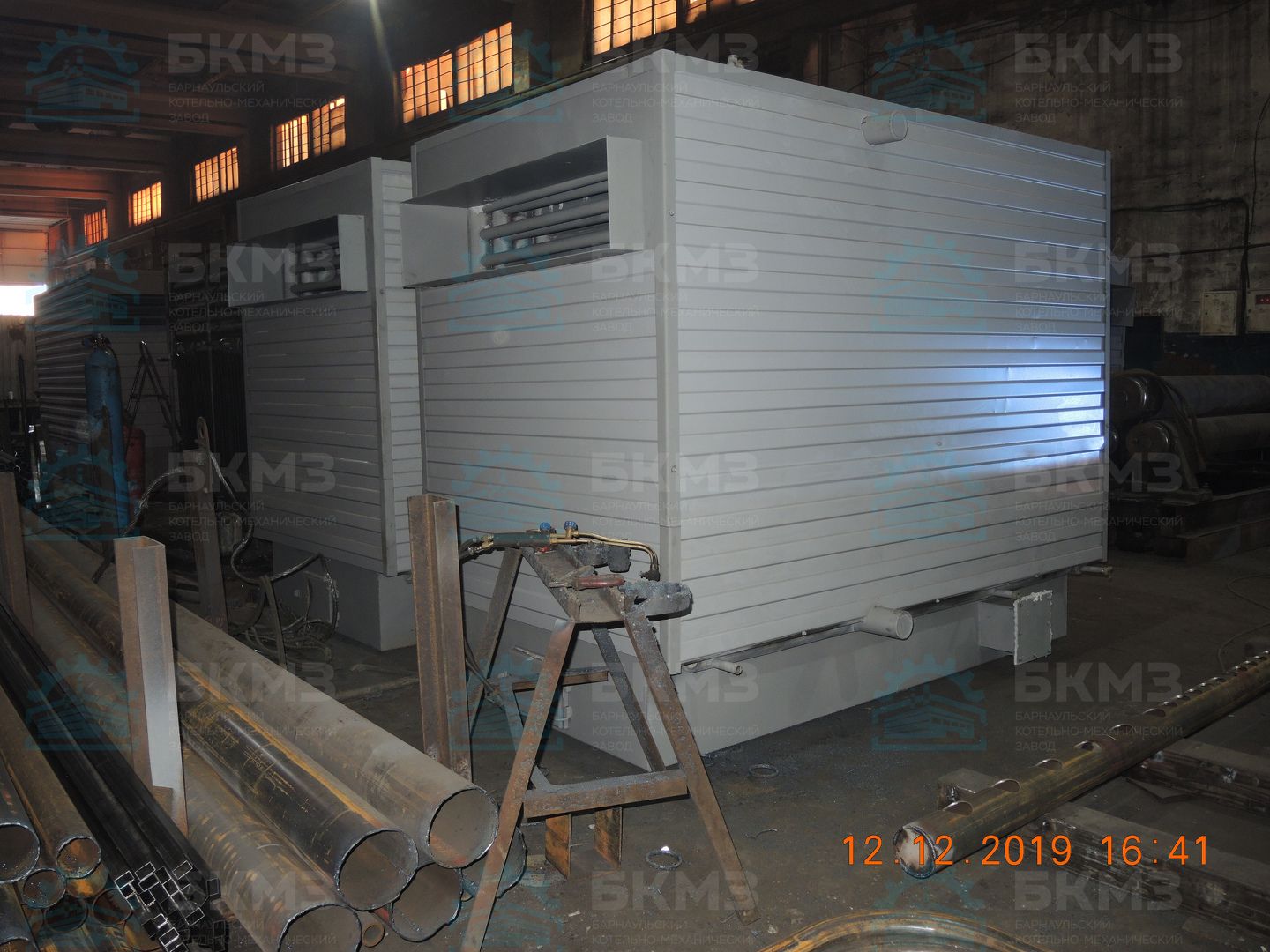

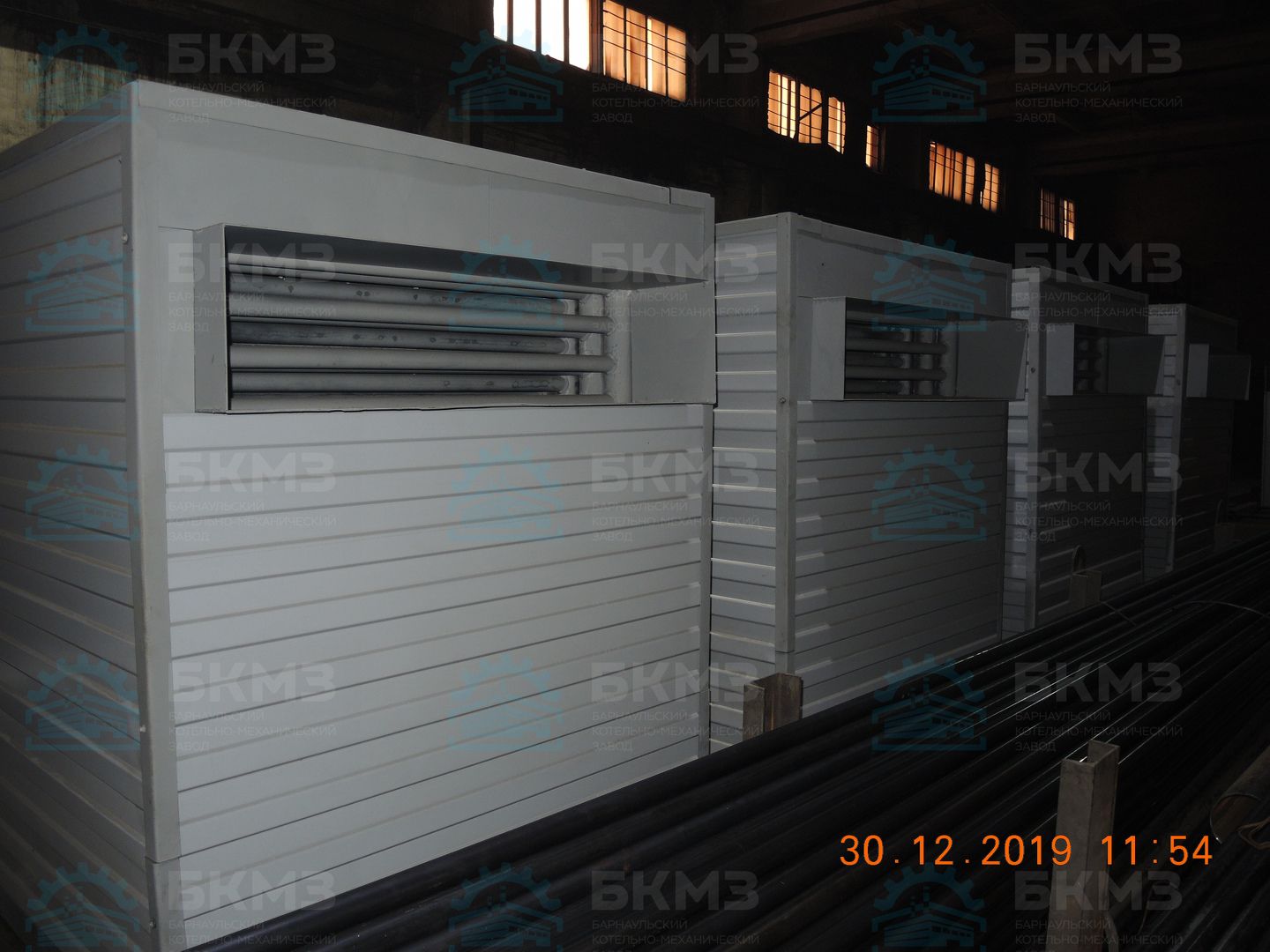

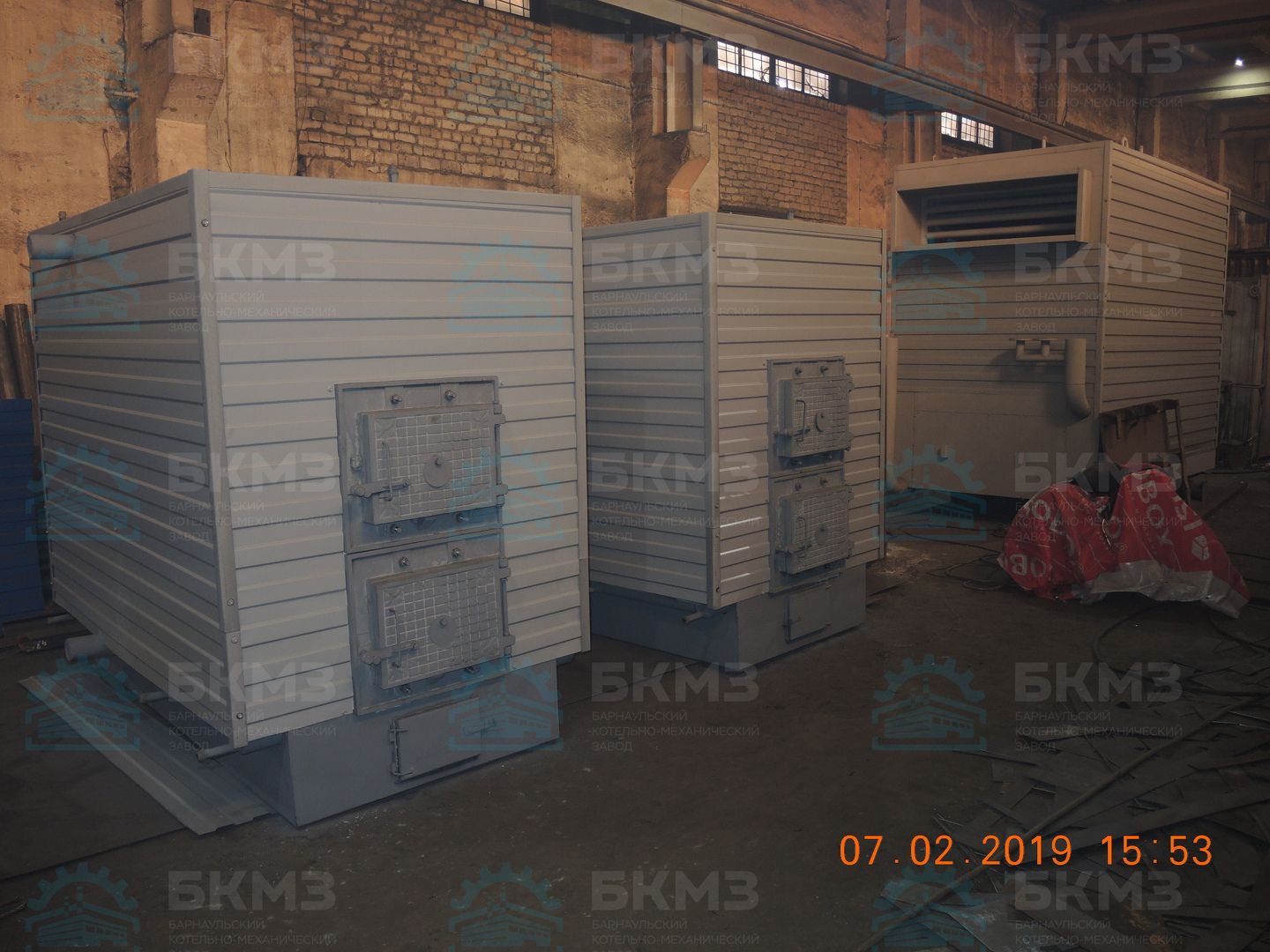

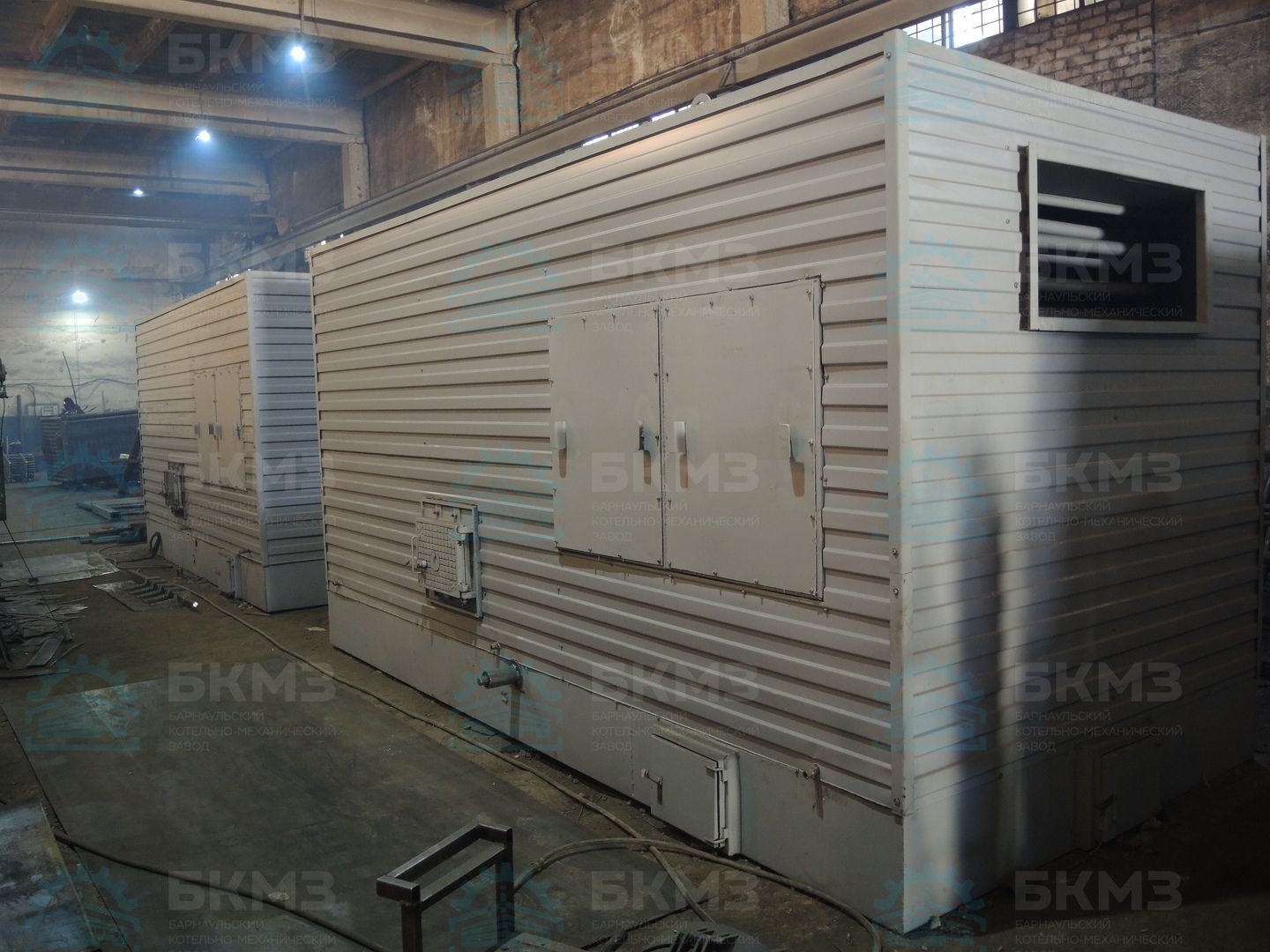

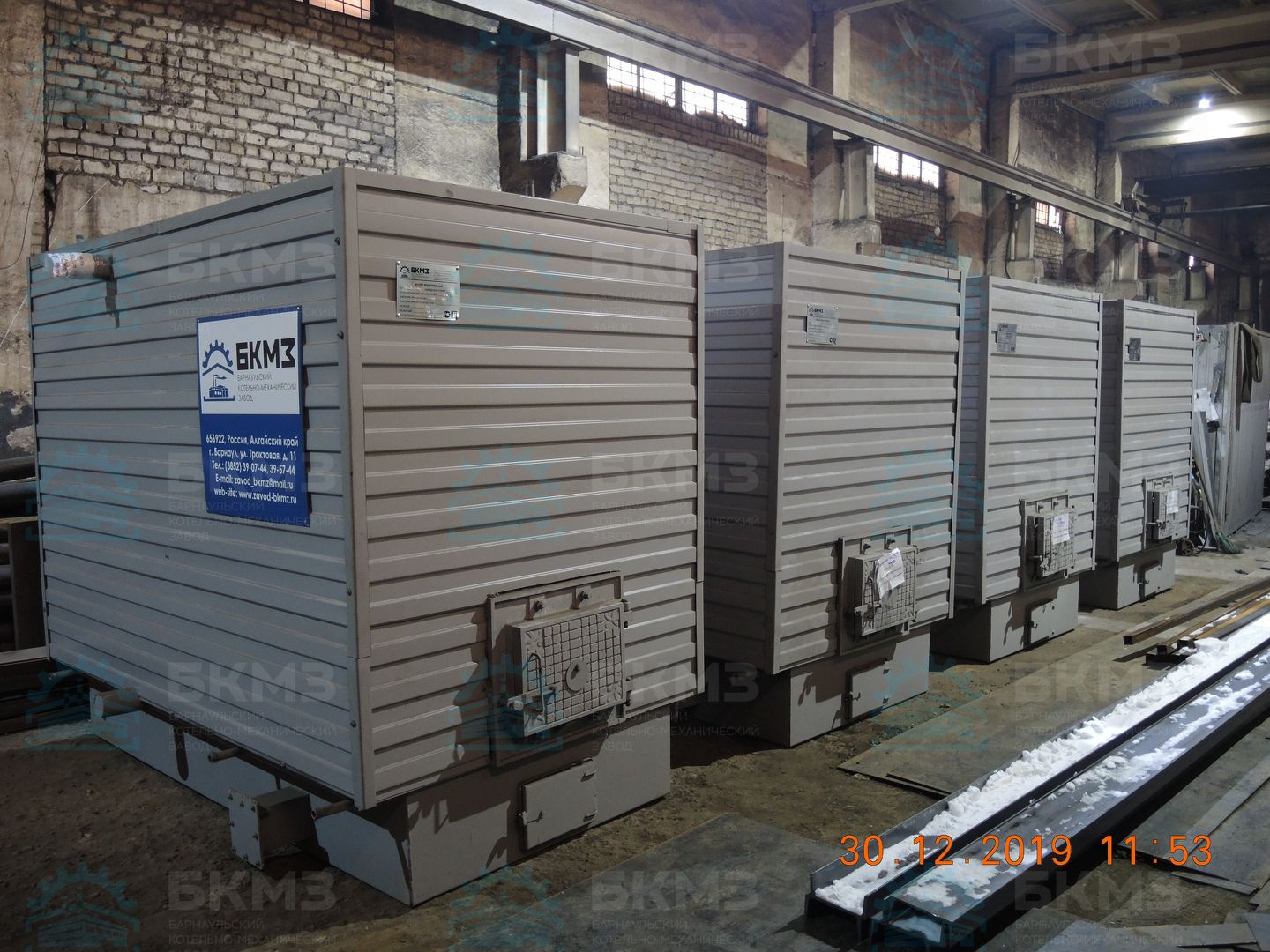

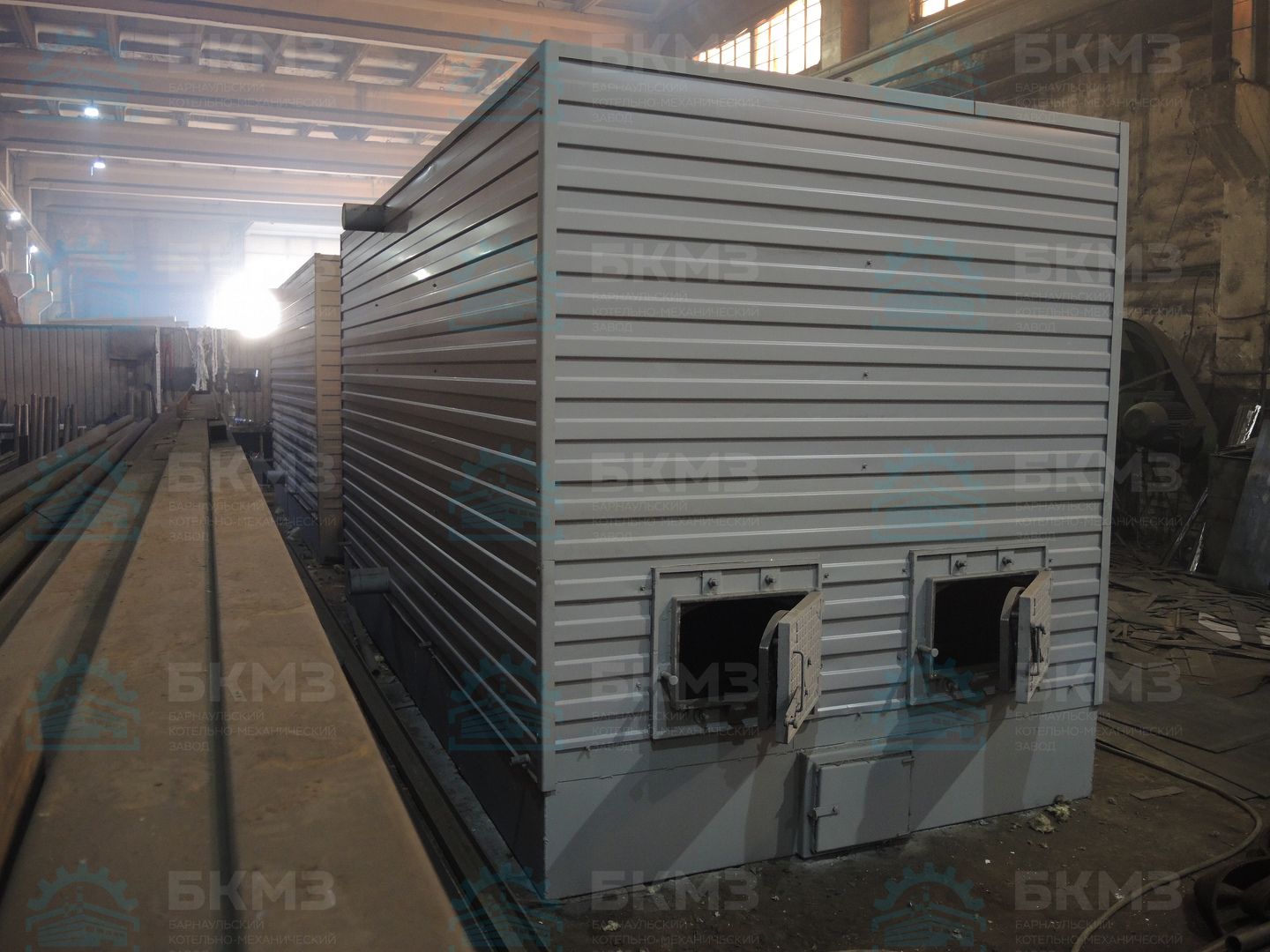

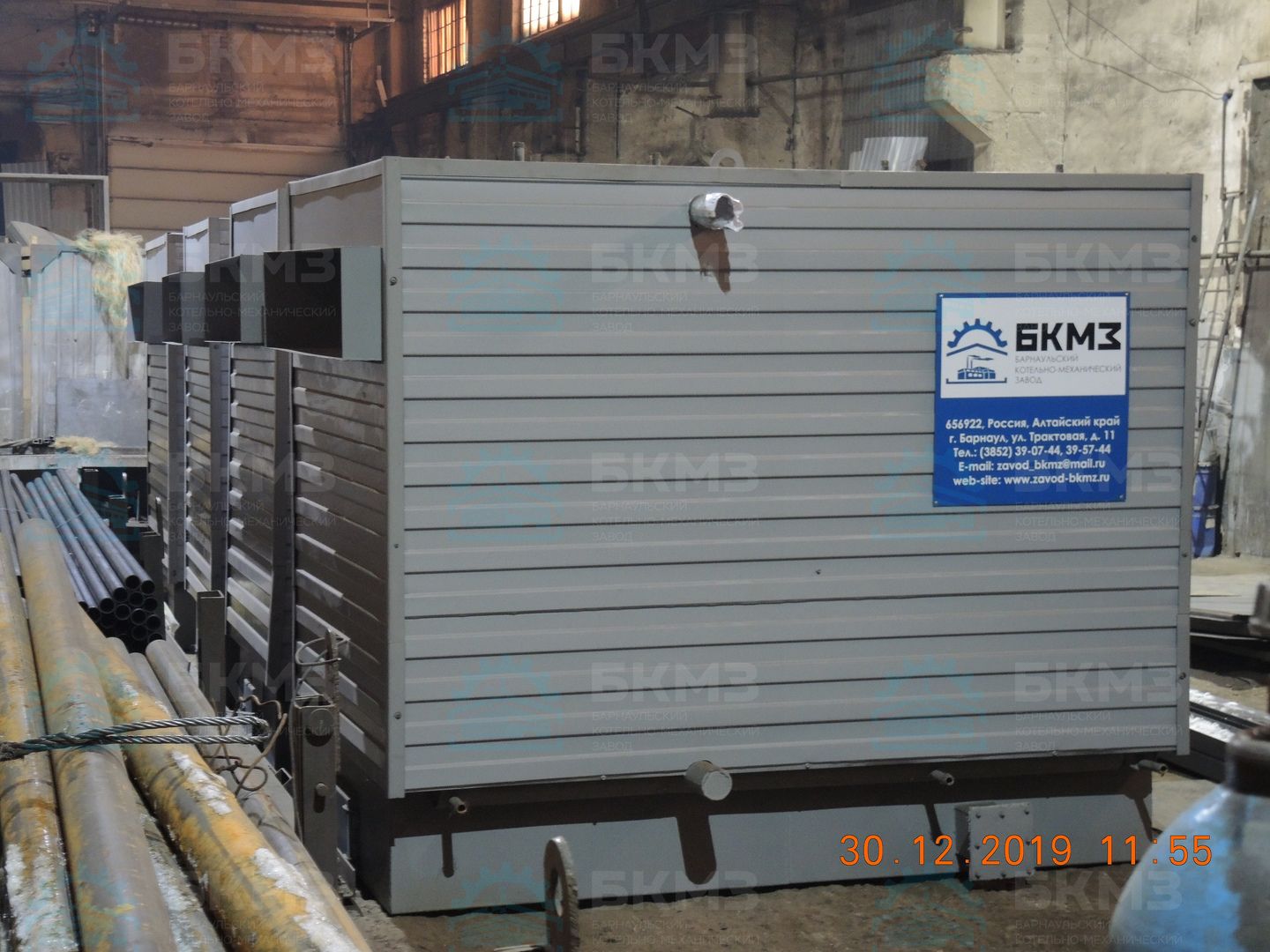

Котлы поставляются заказчику единым транспортабельным блоком полной заводской готовности и комплектности.

1.    ЧУГУННАЯ КОЛОСНИКОВАЯ РЕШЁТКА

Для сжигания в водогрейных котлах серии «КВр-ТТ» традиционного топлива – высококалорийного крупнофракционного каменного и бурого угля применяются колосниковые решётки – чугунные плиты, с продольно расположенными отверстиями для доступа воздуха, необходимого для интенсивного процесса горения.

2.    СТАЛЬНАЯ ОХЛАЖДАЕМАЯ УГОЛКОВАЯ РЕШЁТКА (ОУР)

В целях наиболее эффективного сжигания мелкофракционных, низкосортных, влажных углей, древесины, древесных и растительных отходов, а также для обеспечения более полного выгорания топлива и снижения химического недожога, в водогрейных котлах серии «КВр-ТТ», предусмотрено применение топочного полотна форсированного горения (полукипящий слой) типа «ОУР» (Охлаждаемая Уголковая Решетка).

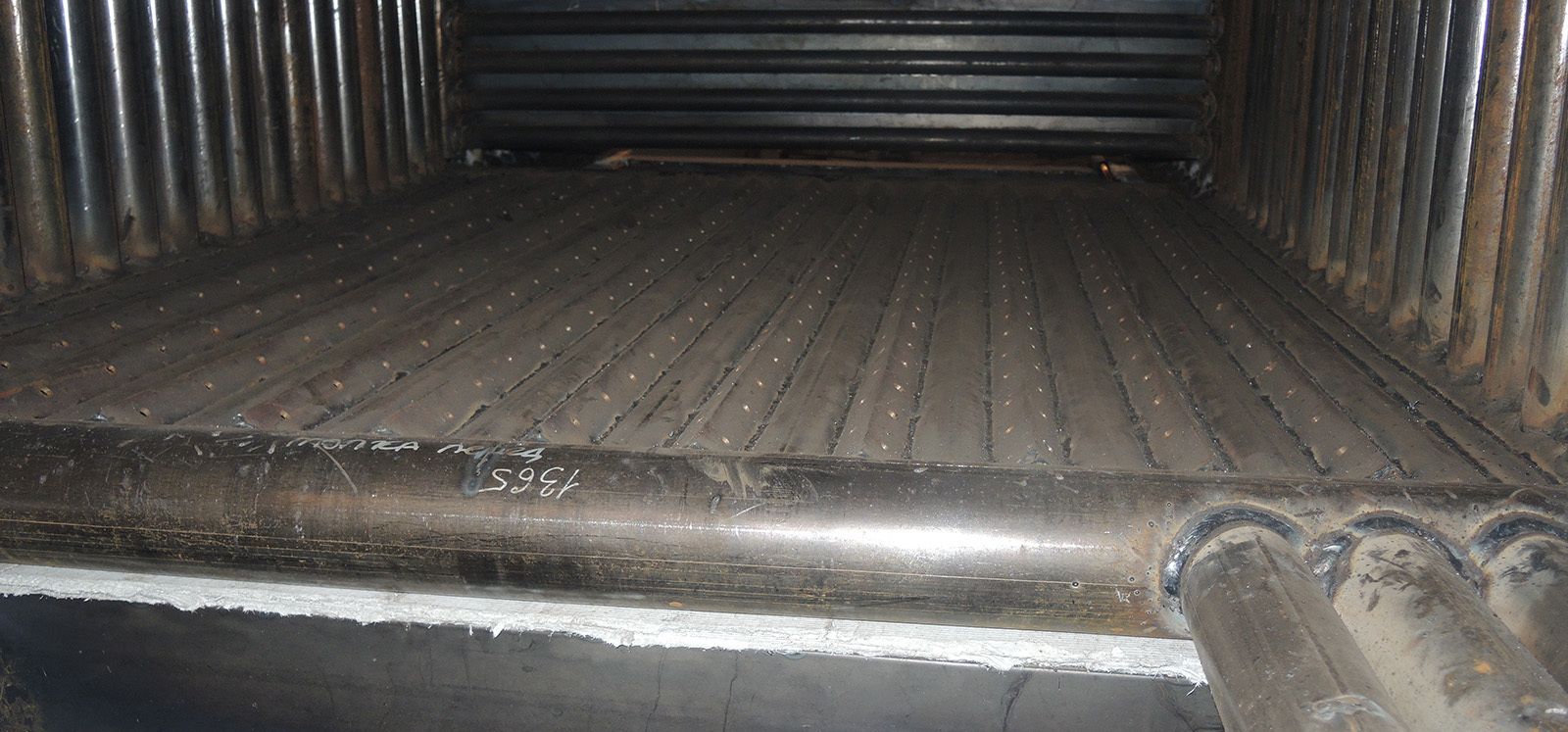

ОУР представляет собой панель, состоящую из стальных водопроводных труб Ø 76х3,5 мм, между которыми вварены стальные уголки с отверстиями Ø 8 мм, через которые нагнетаемый дутьевым вентилятором воздух снизу вверх под напором подаётся в топочное пространство, создавая принцип форсированного горения, образуя полукипящий слой. Трубы ОУР охлаждаются водой и являются частью гидравлической схемы котла.

Полукипящий слой представляет собой промежуточное, переходное состояние между неподвижным и кипящим слоем угля. Так как рядовой уголь полидисперсный, т.е. состоит из кусков размером от 0 до 300 мм, то при продувке его воздухом, а также по мере увеличения расхода газообразных продуктов горения, выделяющихся при сжигании угля, мелкие кусочки угля размером от 0 до 15 мм начинают двигаться в промежутках между неподвижными крупными кусками угля. Всё это в целом образует полукипящий слой. Мелкие куски угля горят быстро за счёт тепла, выделяющегося при их горении, при этом подогреваются крупные куски. Кроме того, при движении мелкие кусочки угля счищают с крупных шлаковую корку, обеспечивая доступ кислорода к их внутренним слоям, интенсифицируя процесс горения топлива и его полное выгорание.

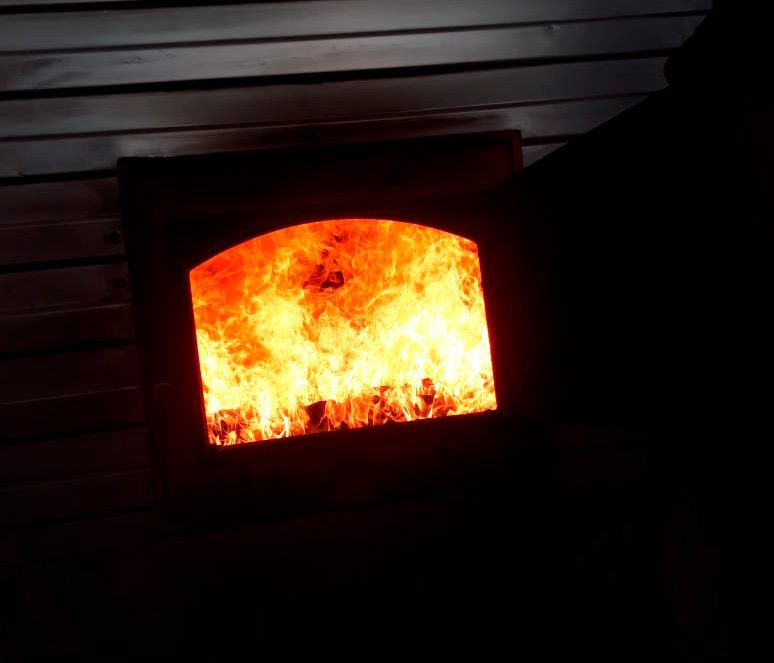

Установлено, что при сжигании топлива в топочном устройстве типа ОУР, в топочной камере развиваются более высокие температуры, чем при обычном сжигании топлива на колосниковой решетке. За счёт воздуха, подаваемого под напором, происходит более интенсивный процесс горения, шлак не слипается в пласты, становится пористым и воздухопроницаемым (нет препятствия доступа кислорода воздуха к частицам угля, попавшим в шлак), поэтому топливо зольностью до 80% и влажностью 55-70% выгорает на 93-99%.

При сжигании угля в полукипящем слое снижаются выбросы загрязняющих веществ в окружающую среду: выбросы золы и шлака сокращаются в 2,0-2,5 раза (в сравнении с сжиганием в неподвижном слое) за счёт более полного выгорания топлива, выбросы окислов азота не превышают 60-70% от ПВД за счёт восстановления части образовавшихся при горении окислов до молекулярного азота углеродом топлива при фильтрации через его слой газообразных продуктов горения. Выбросы окиси углерода находятся на уровне ПДВ, т.к. за счёт высокой температуры горения процессы окисления углерода протекают быстро и в достаточной степени полно.

РАСШИФРОВКА ОБОЗНАЧЕНИЙ ВОДОГРЕЙНЫХ КОТЛОВ СЕРИЙ «КВр»

КВр-0,1ТТ:

КВр - котел водогрейный с ручной топливоподачей;

0,1 – теплопроизводительность котла, МВт;

ТТ - твёрдотопливный.
