Механические топочные устройства серии «ТШПм» производства ООО «Барнаульский котельно-механический завод» предназначены для сжигания каменных и бурых углей. Комплектуется с водогрейными котлами теплопроизводительностью от 1,0 до 3,15 МВт и паровыми котлами производительностью от 1,0 до 3,0 т/ч.

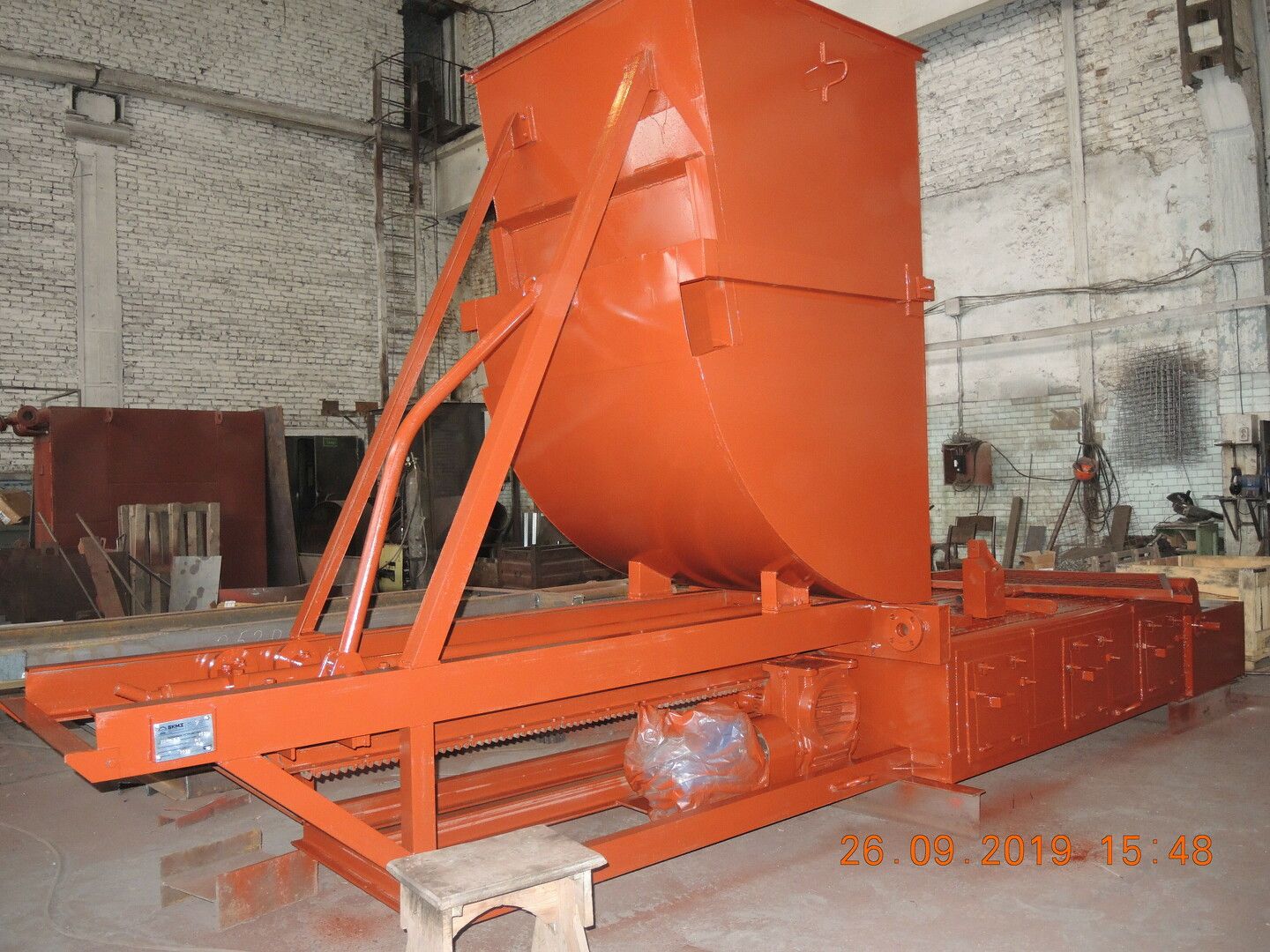

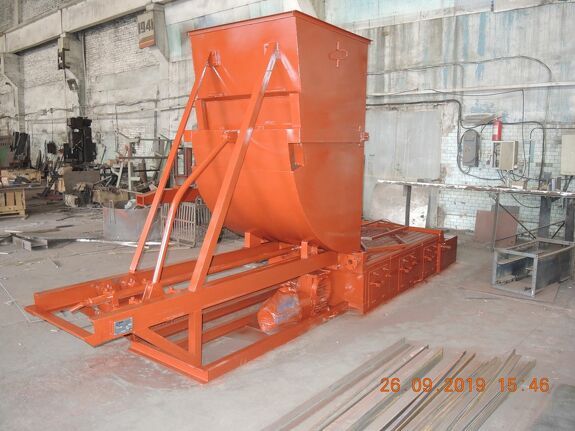

Механические топочные устройства серии «ТШПм»
Механические топочные устройства серии «ТШПм»
Описание

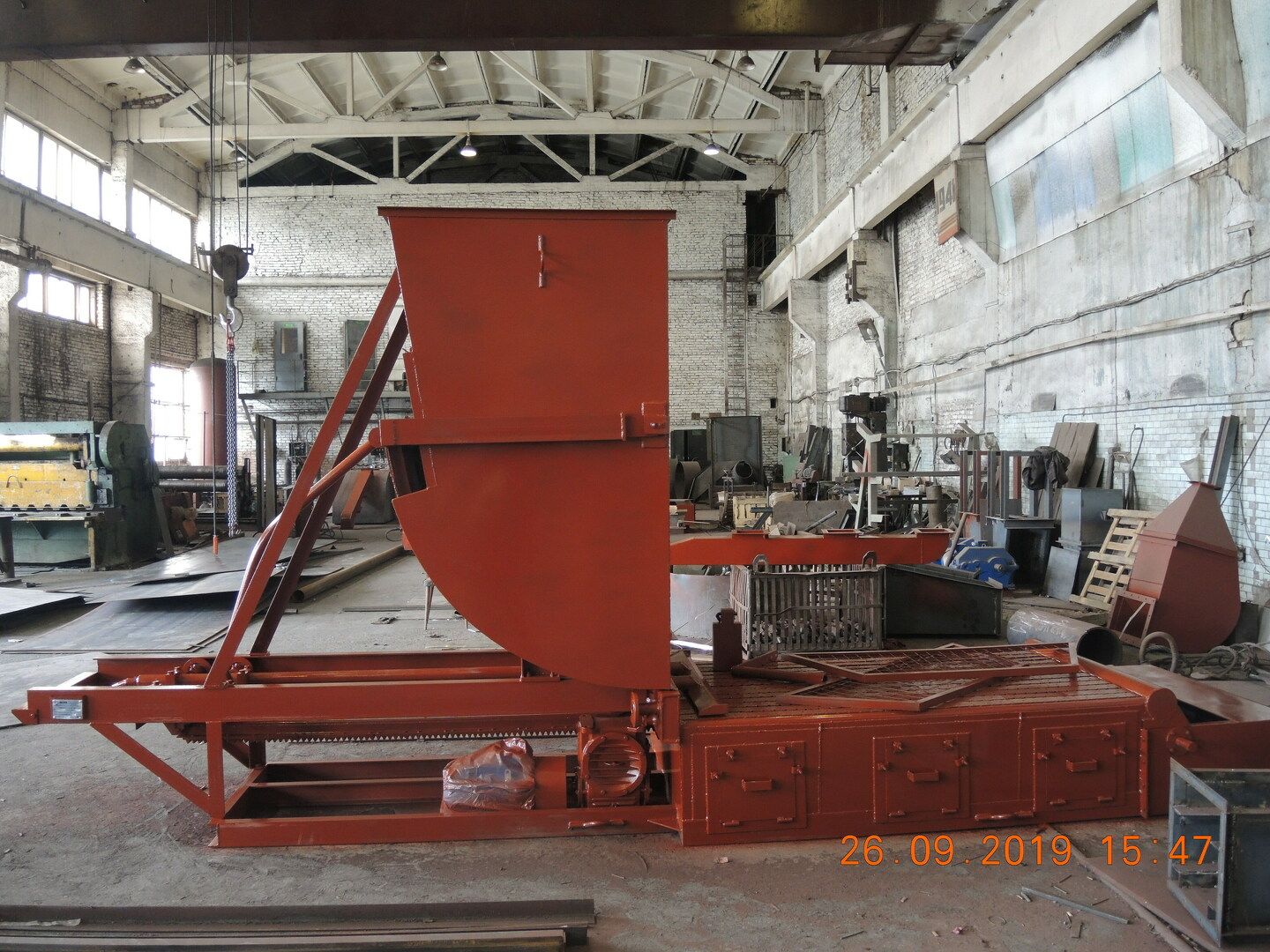

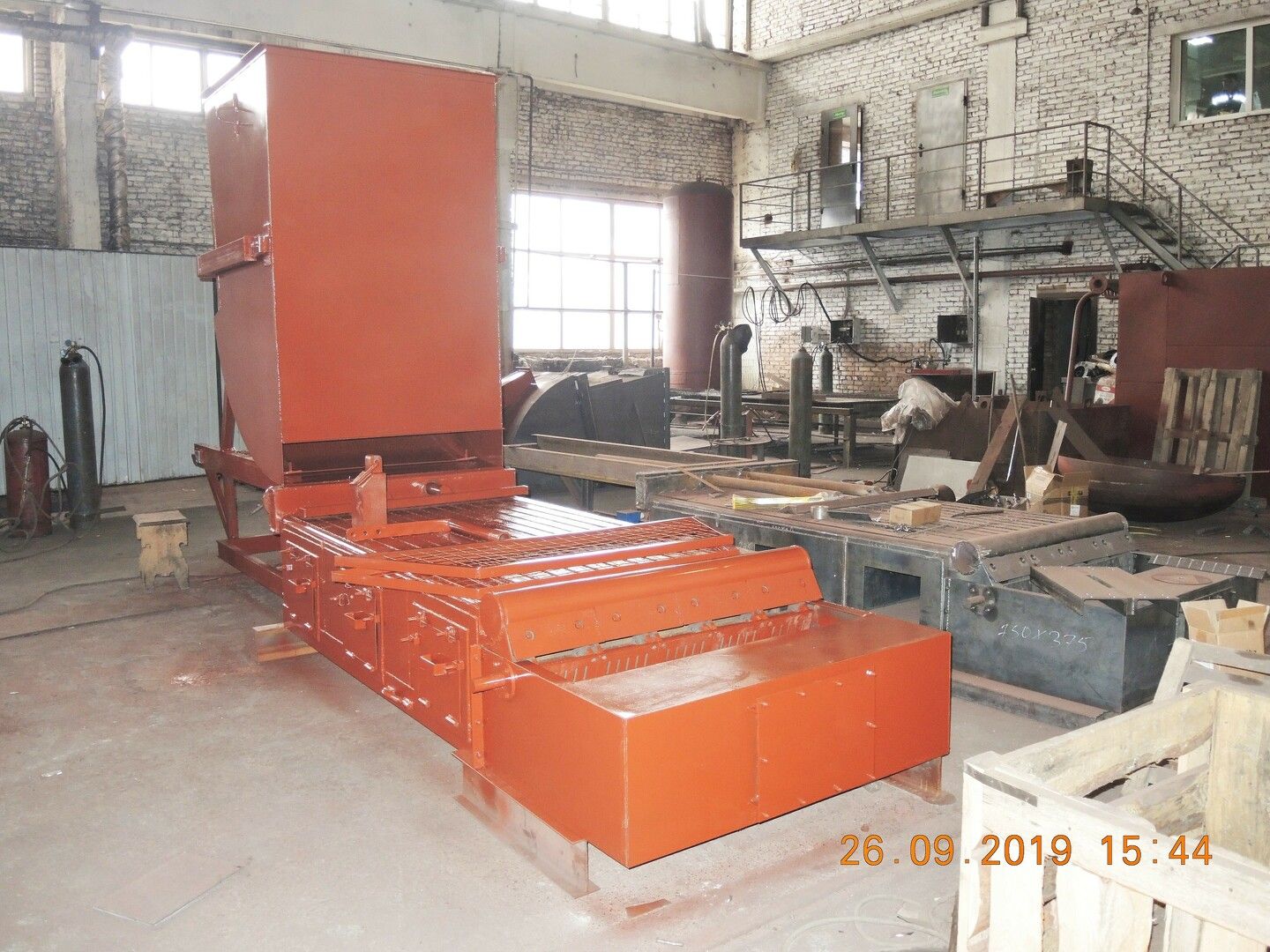

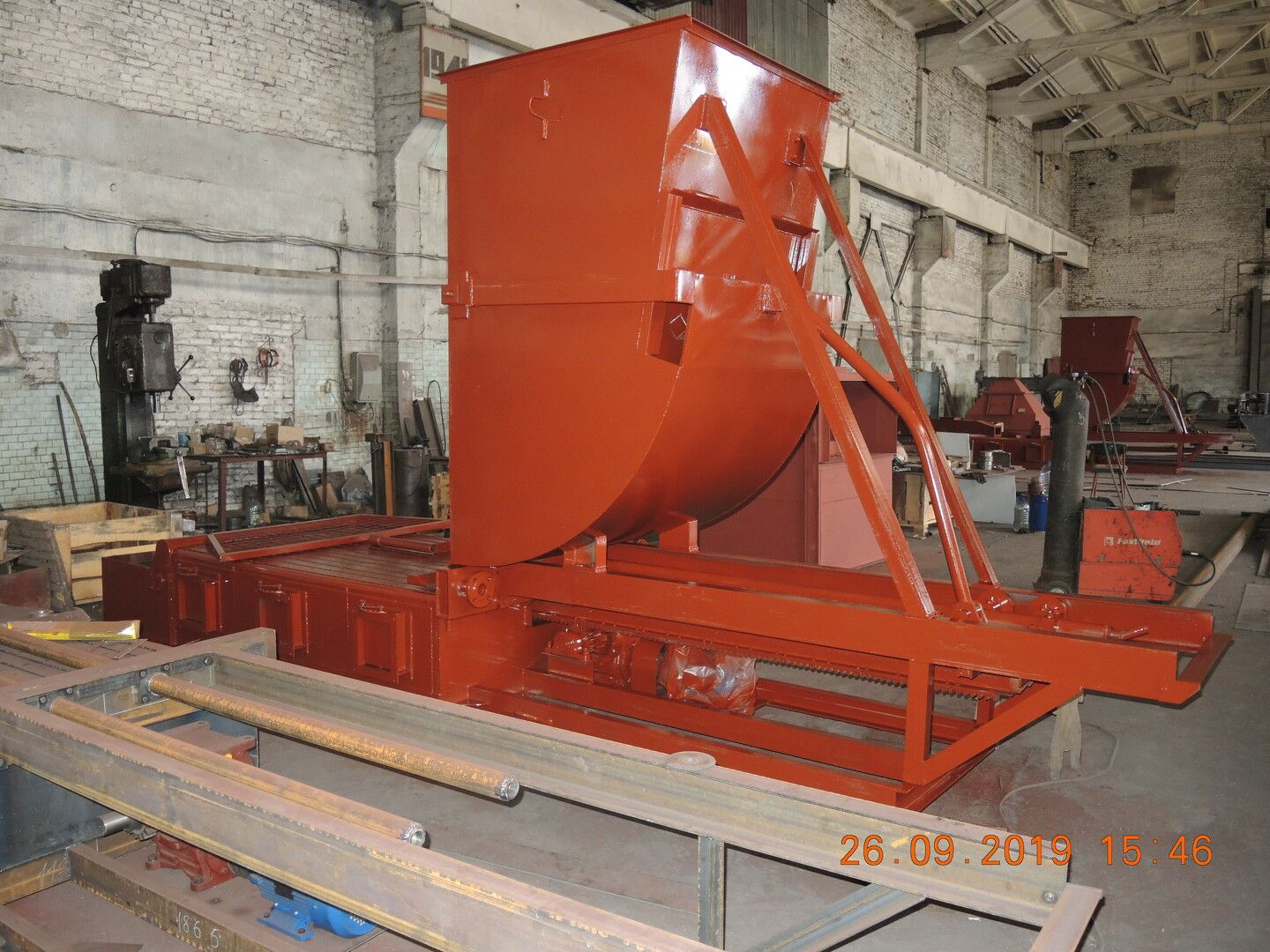

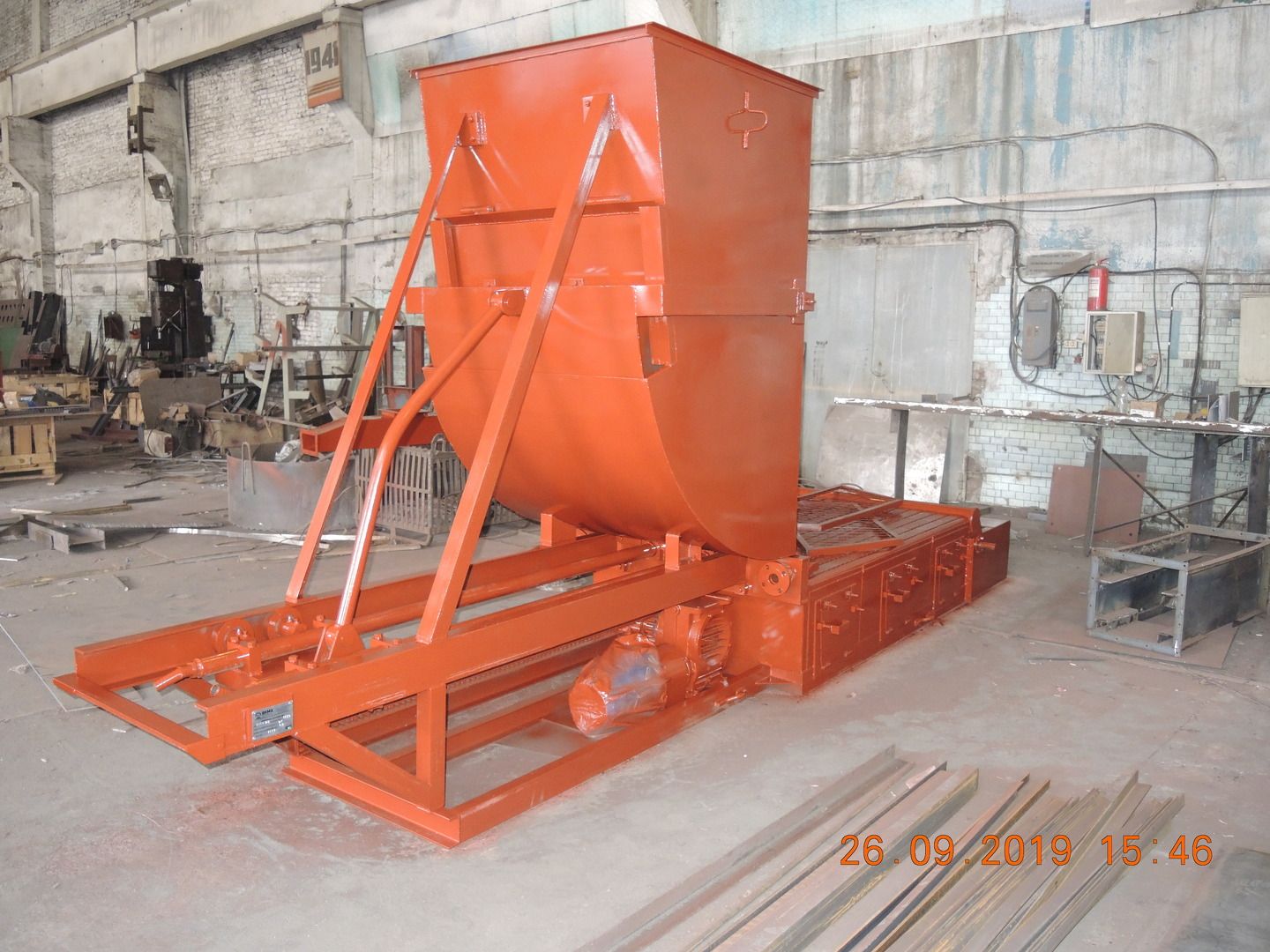

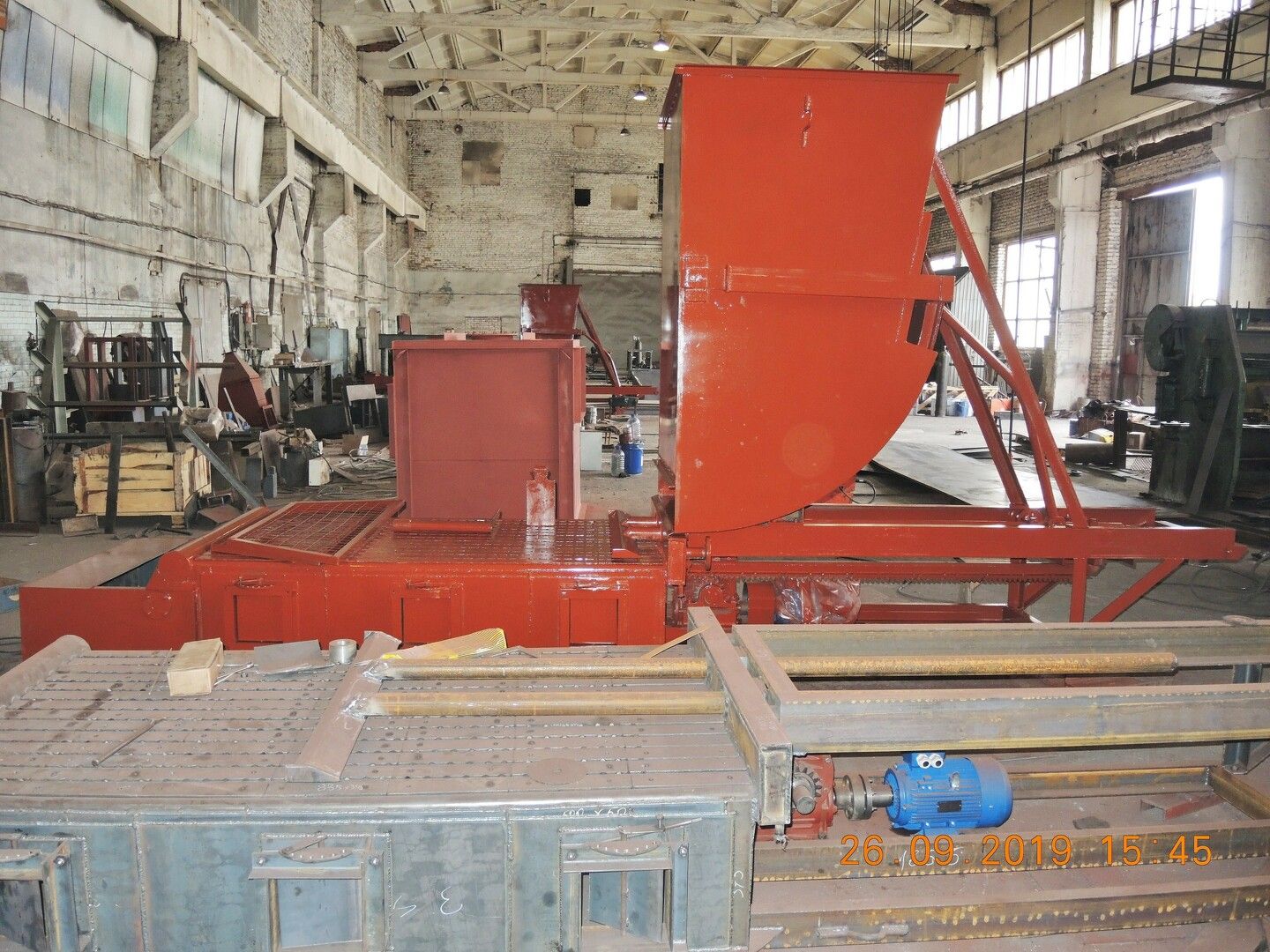

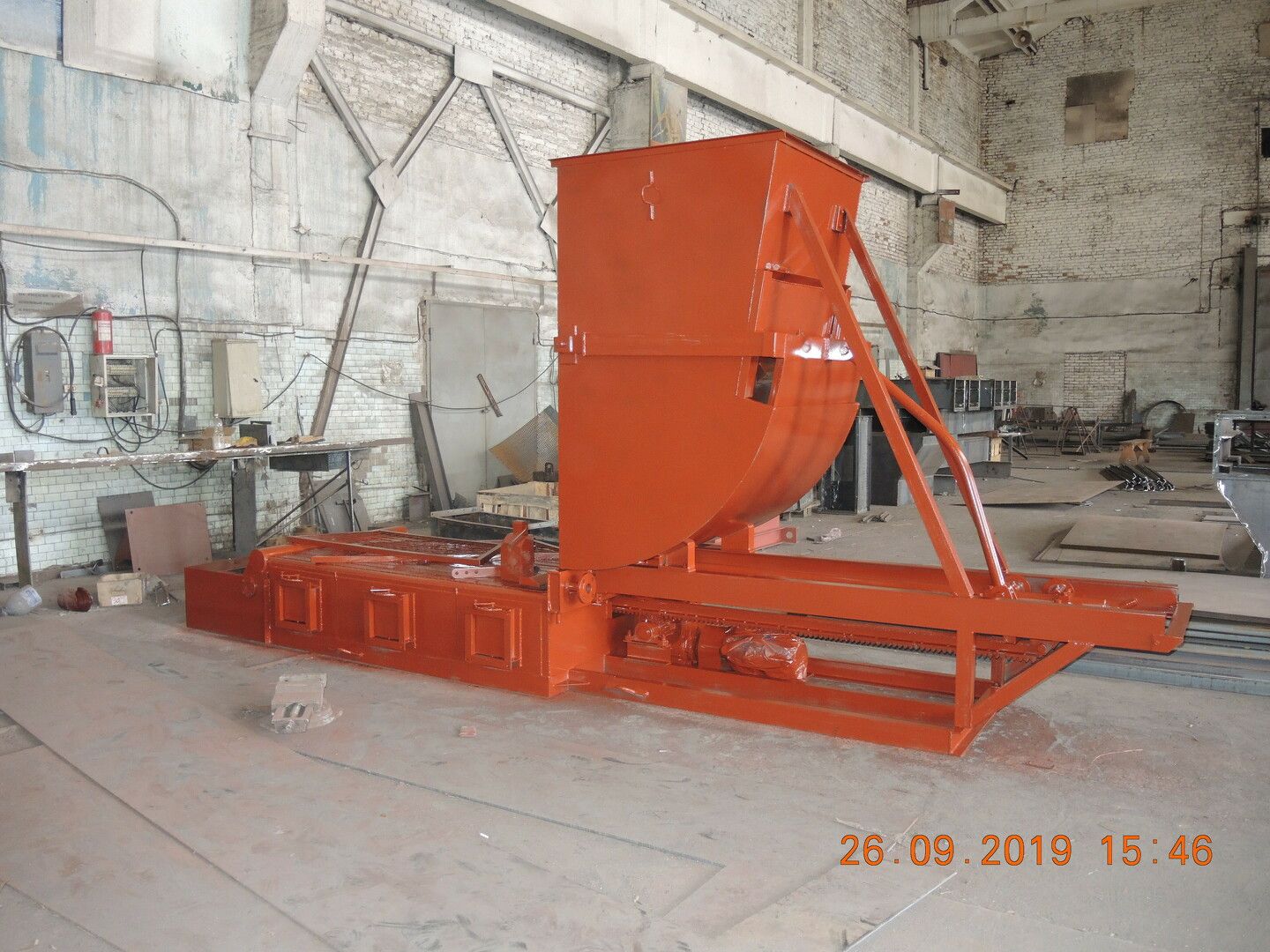

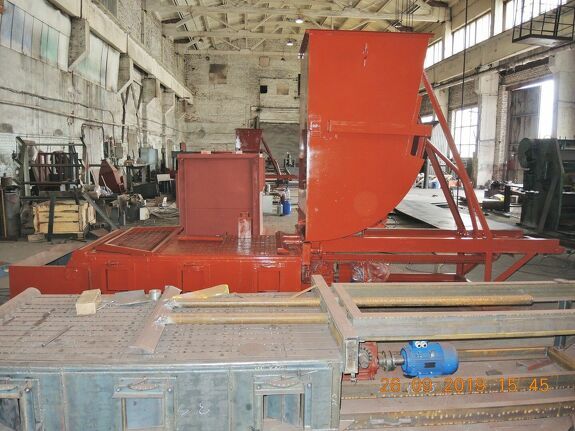

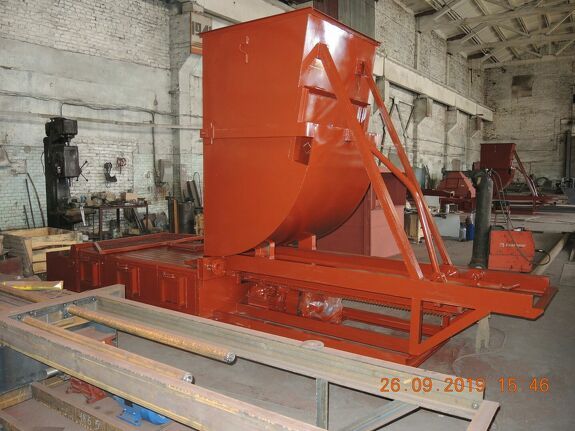

Топки состоят из водоохлаждаемой колосниковой решетки, шурующей планки с электромеханическим приводом, топливного бункера, вентилятора, коллектора вторичного дутья и шкафа управления.
Топливо подается из бункера на колосниковую решетку, где происходит шуровка, перемещение горящего слоя и сброс очаговых остатков. При этом автоматически контролируются температура воды и ее давление, а также разрежение в топке.
Топки могут работать на сортированных и рядовых каменных и бурых углях в котельных, оборудованных системами водоподготовки, топливоподачи и золоудаления.
Технические характеристики
Наименование | Активная площадь колосниковой решетки, м2 | Габариты (LxBxH), мм | Тип применяемых котлов | Масса, кг |
|---|---|---|---|---|
Топка механическая с шурующей планкой ТШПм-1,5 | 1,25 | 4200x1100x2500 | КВм-1,25; -1,45; -1,6ТТ | 1400 |
Топка механическая с шурующей планкой ТШПм-2,0 | 1,75 | 4500x1180x2500 | КВм-1,74ТТ; -1,8ТТ; -2,0ТТ | 1600 |
Топка механическая с шурующей планкой ТШПм-2,5 | 2,34 | 5300x1180x2500 | КВм-2,32ТТ; -2,5ТТ | 2400 |
Топка механическая с шурующей планкой ТШПм-3,15 | 2,9 | 5300х1680х2500 | КВм-3,0, -3,15ТТ | 3100 |
