Описание

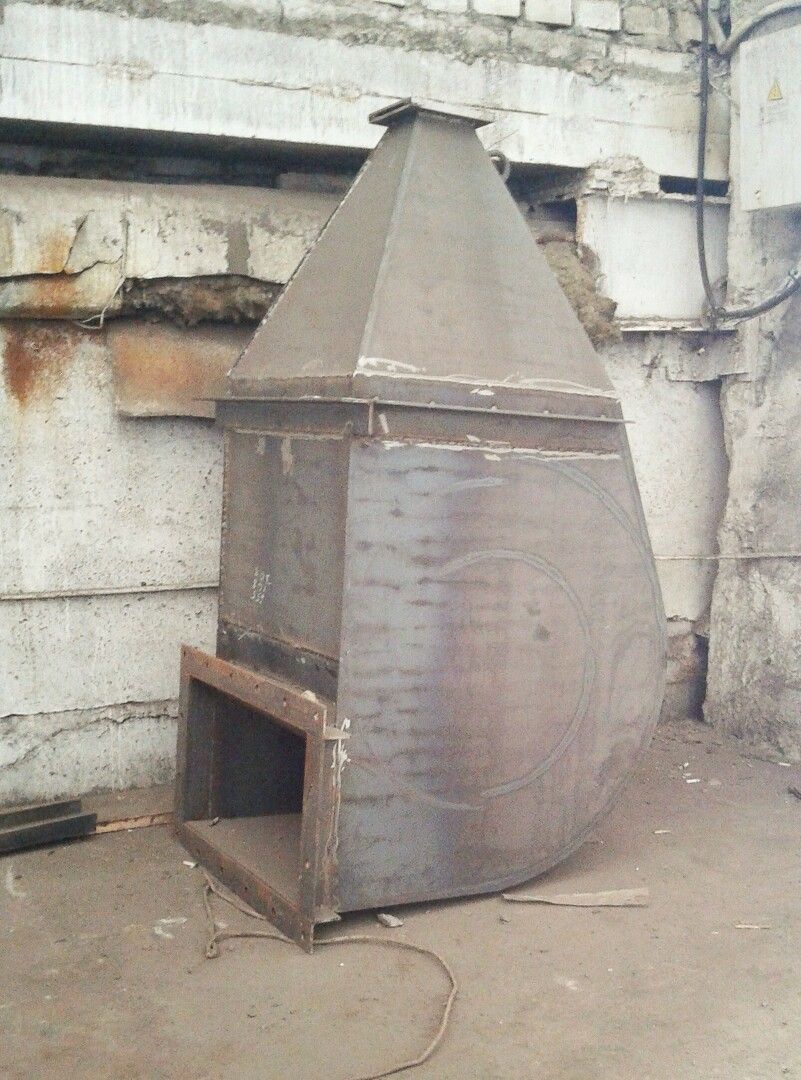

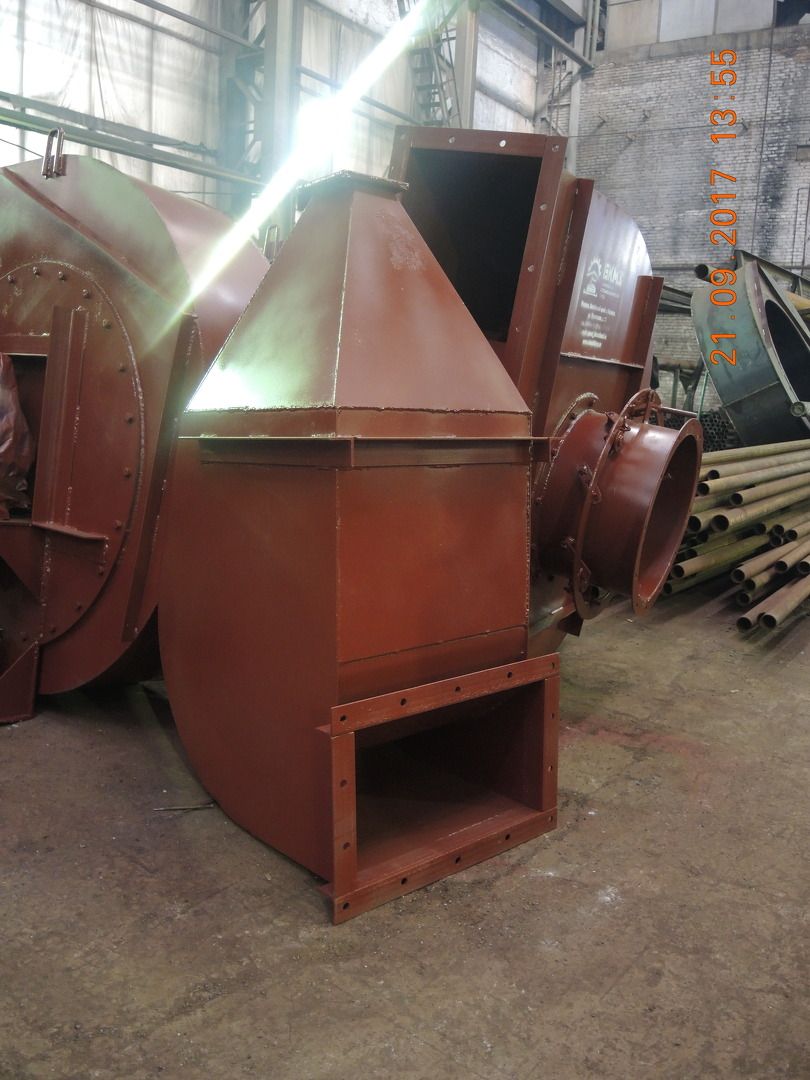

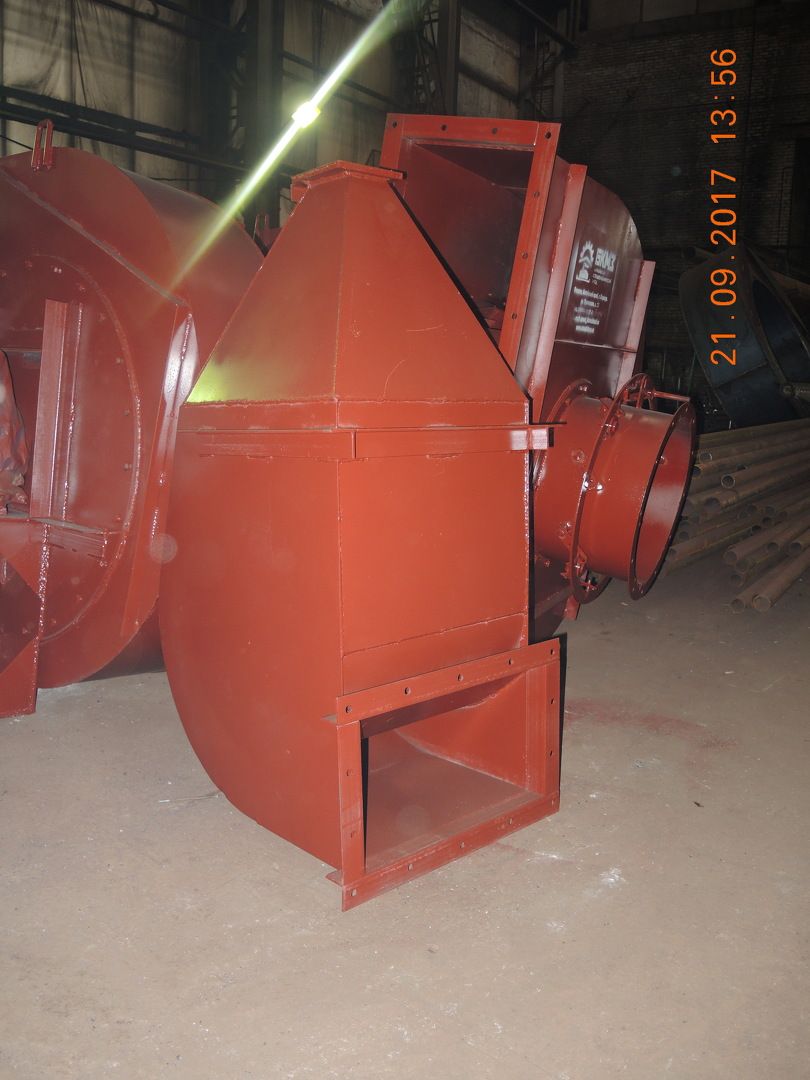

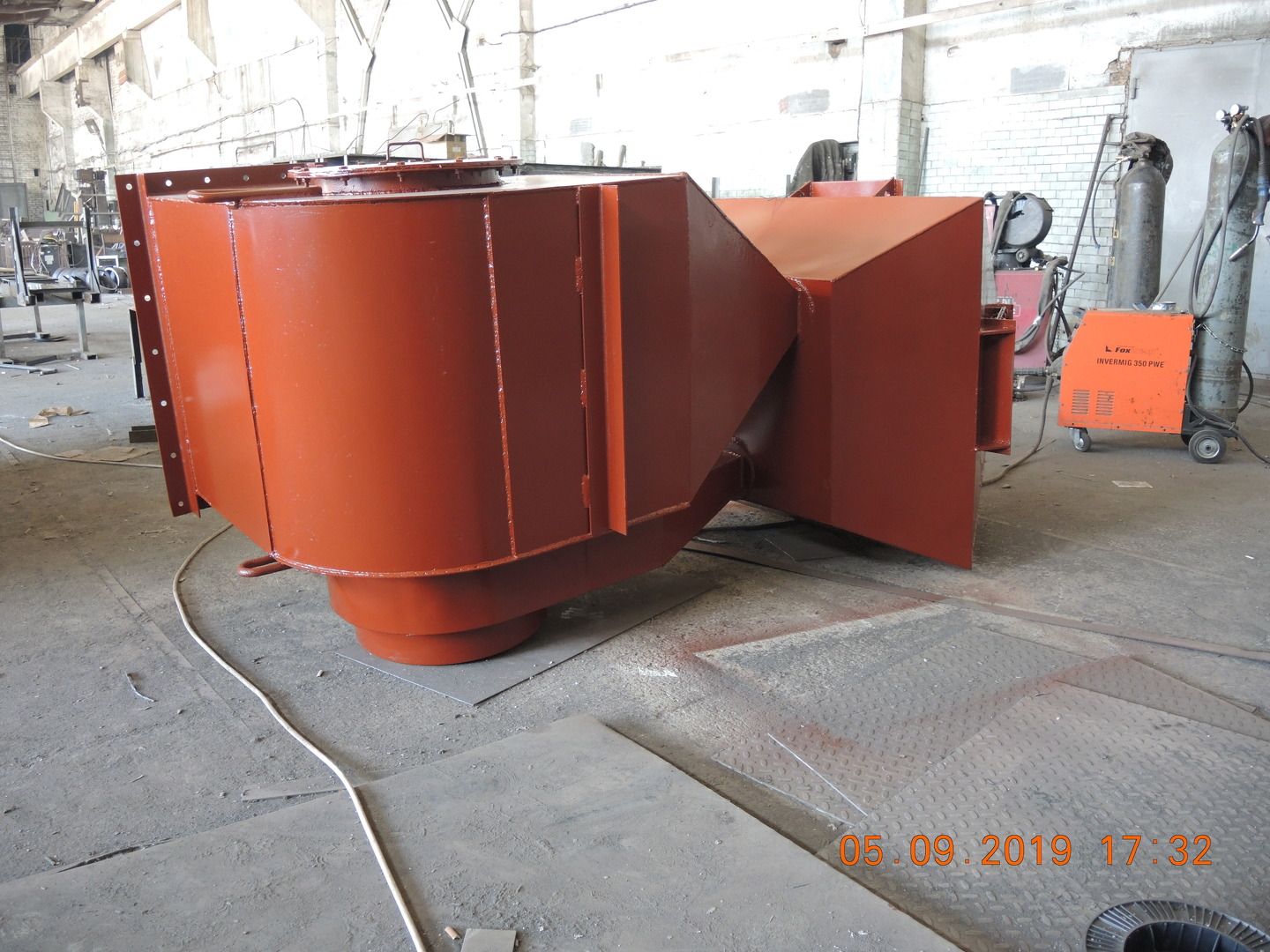

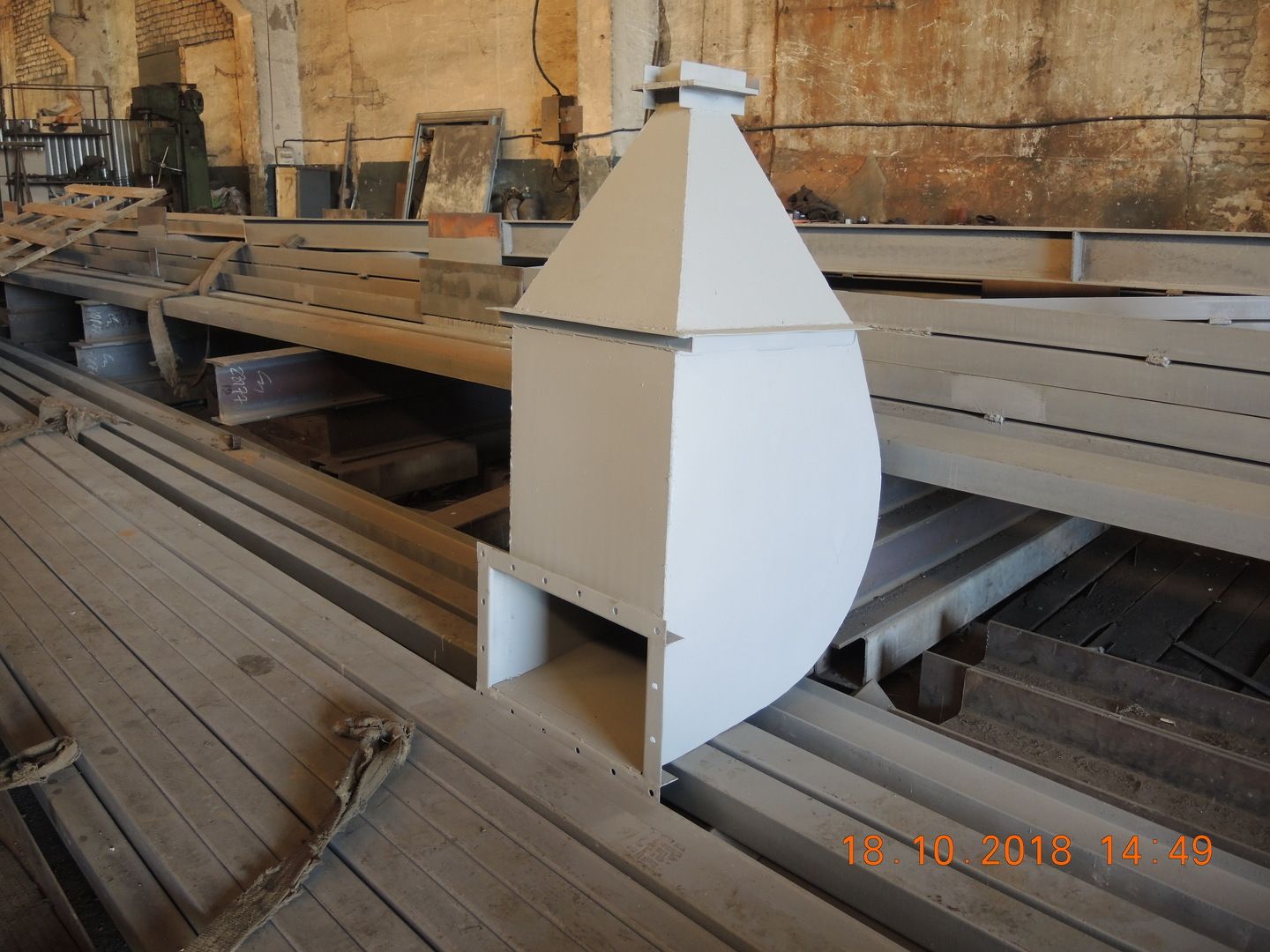

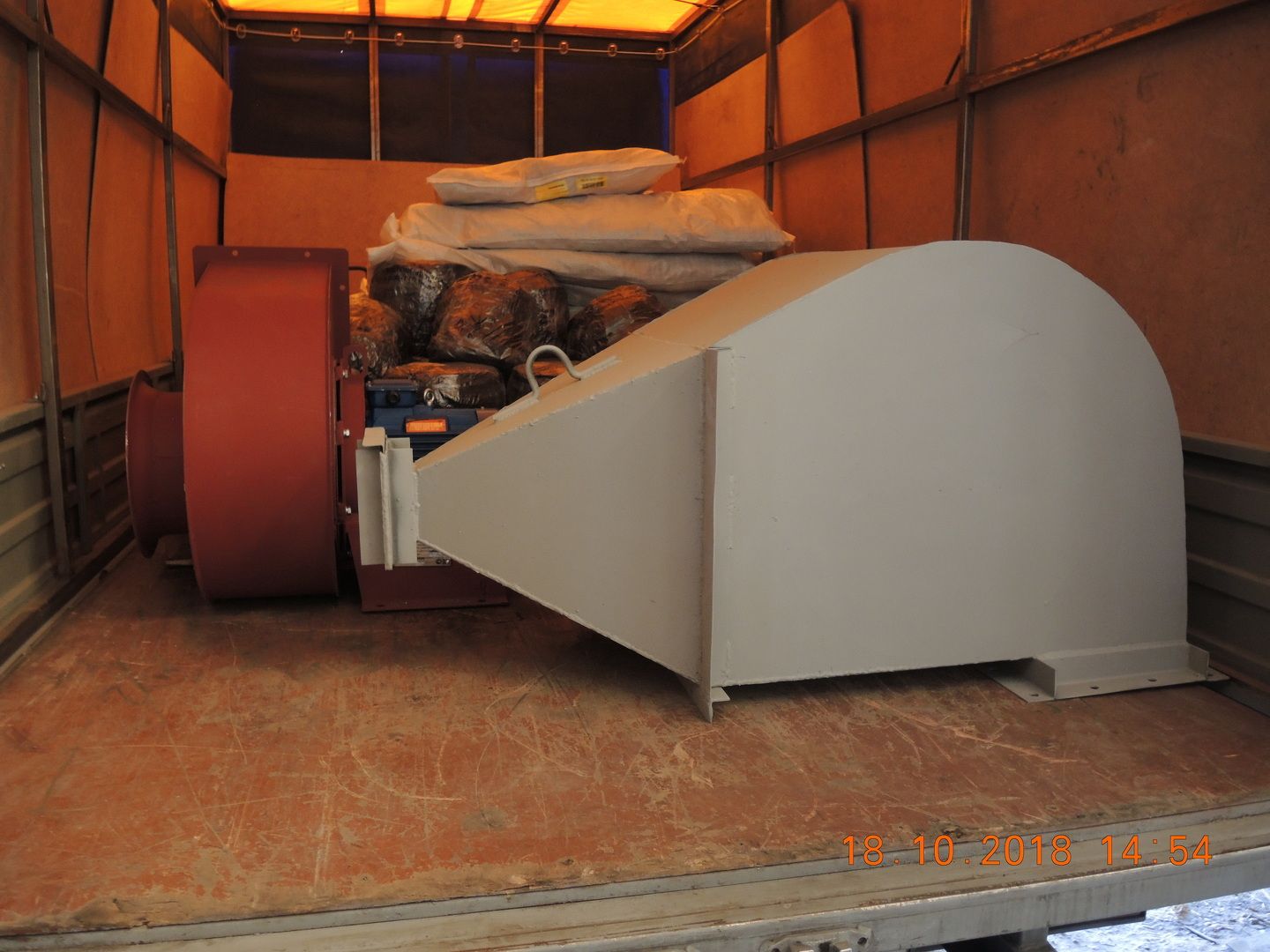

Золоуловители относятся к типу горизонтального циклона по расположению оси очищаемого потока газа.

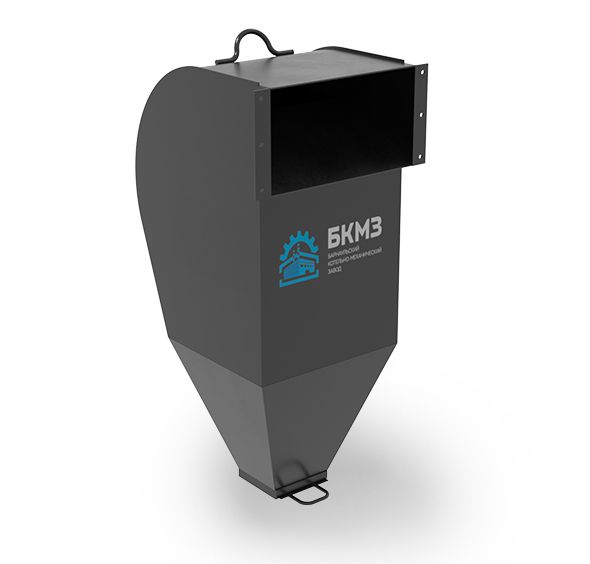

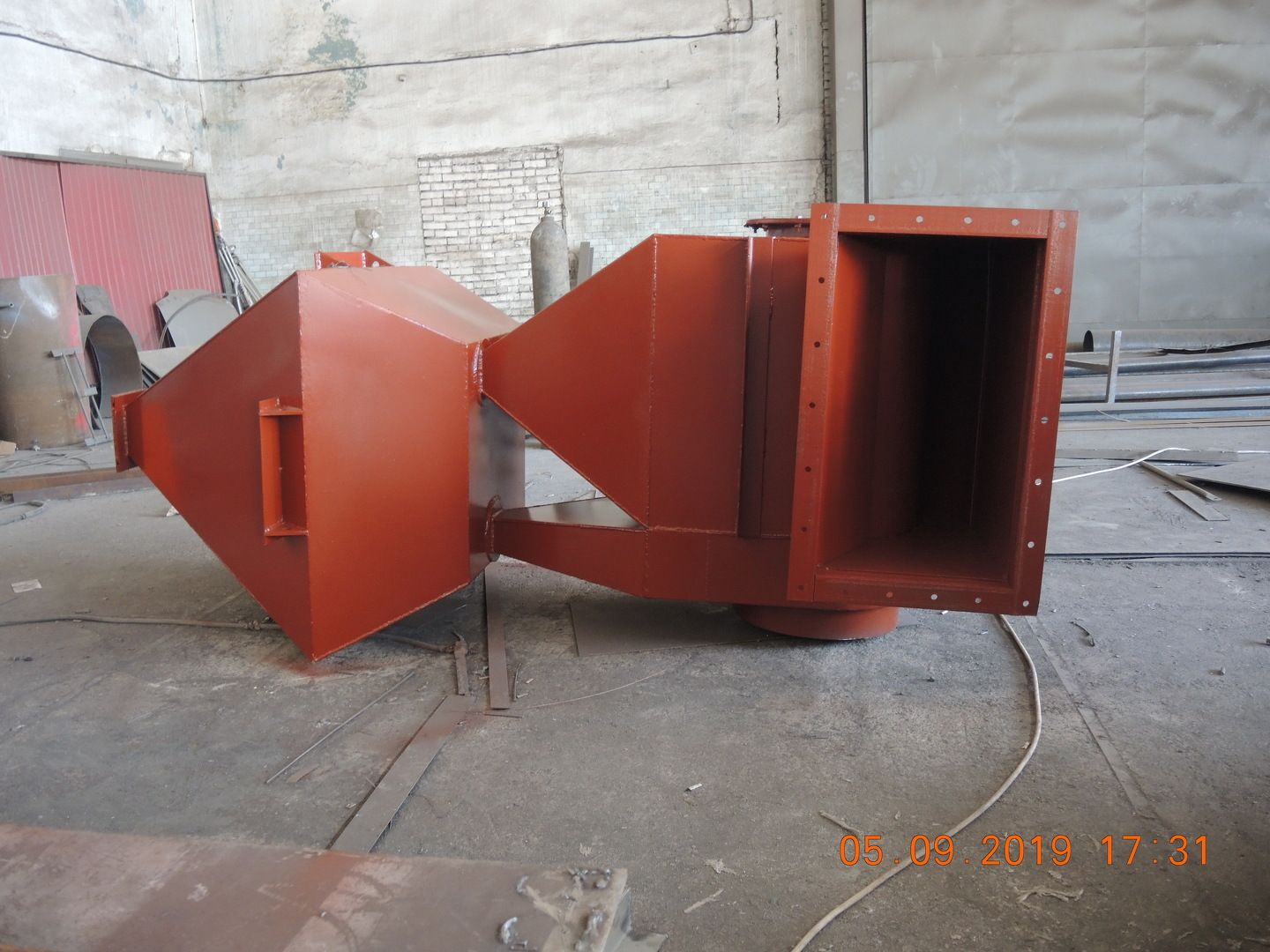

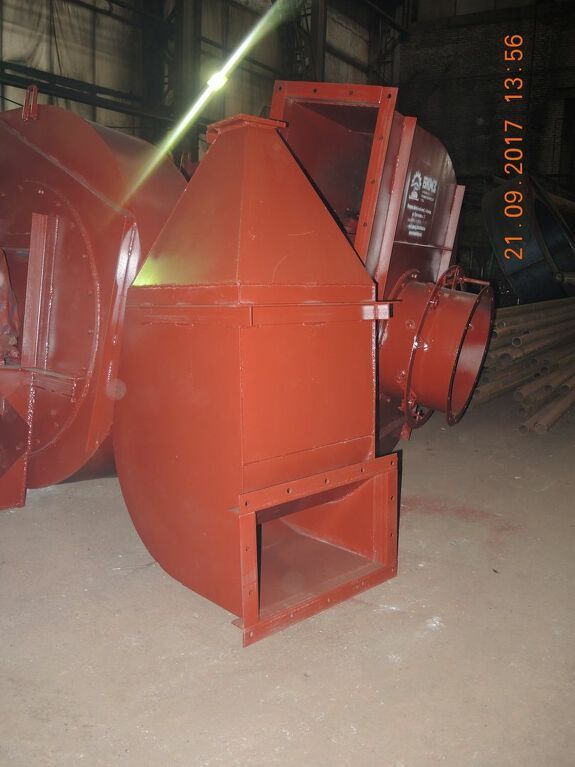

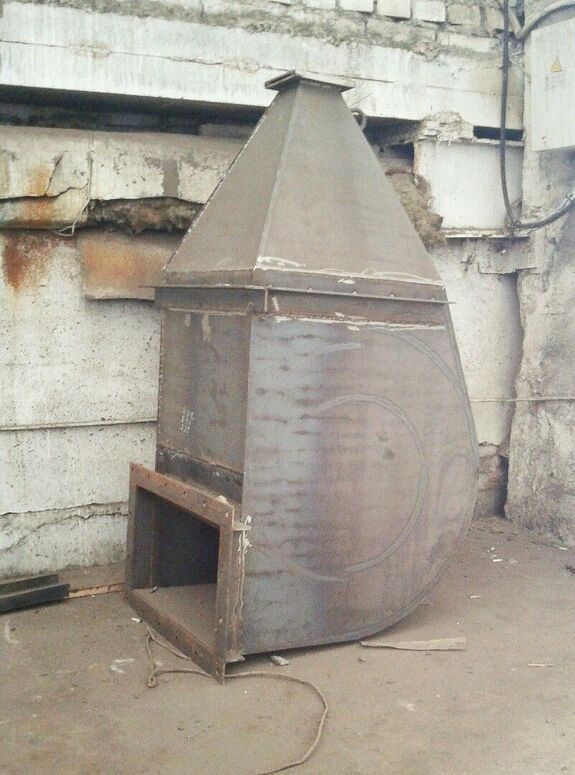

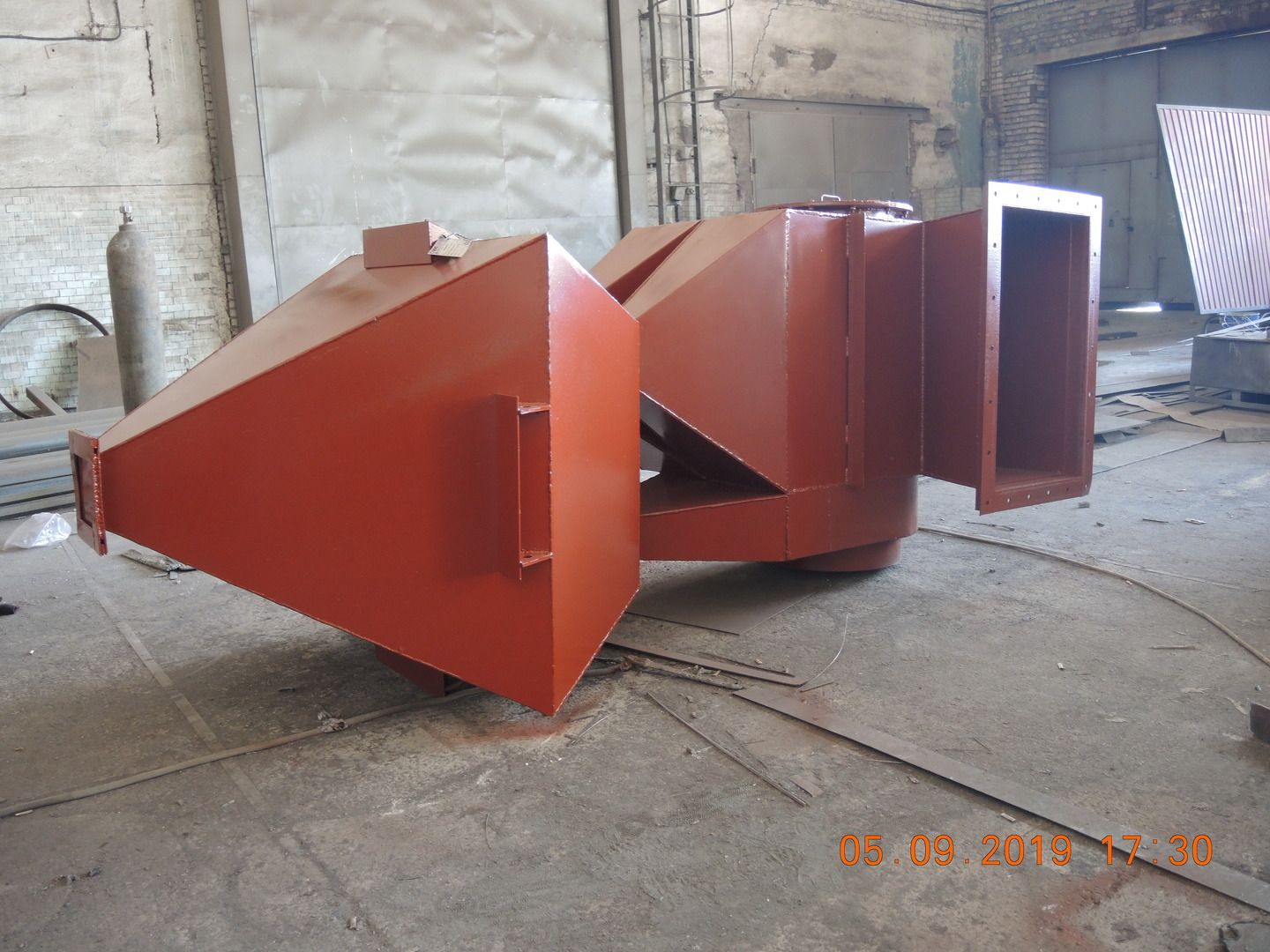

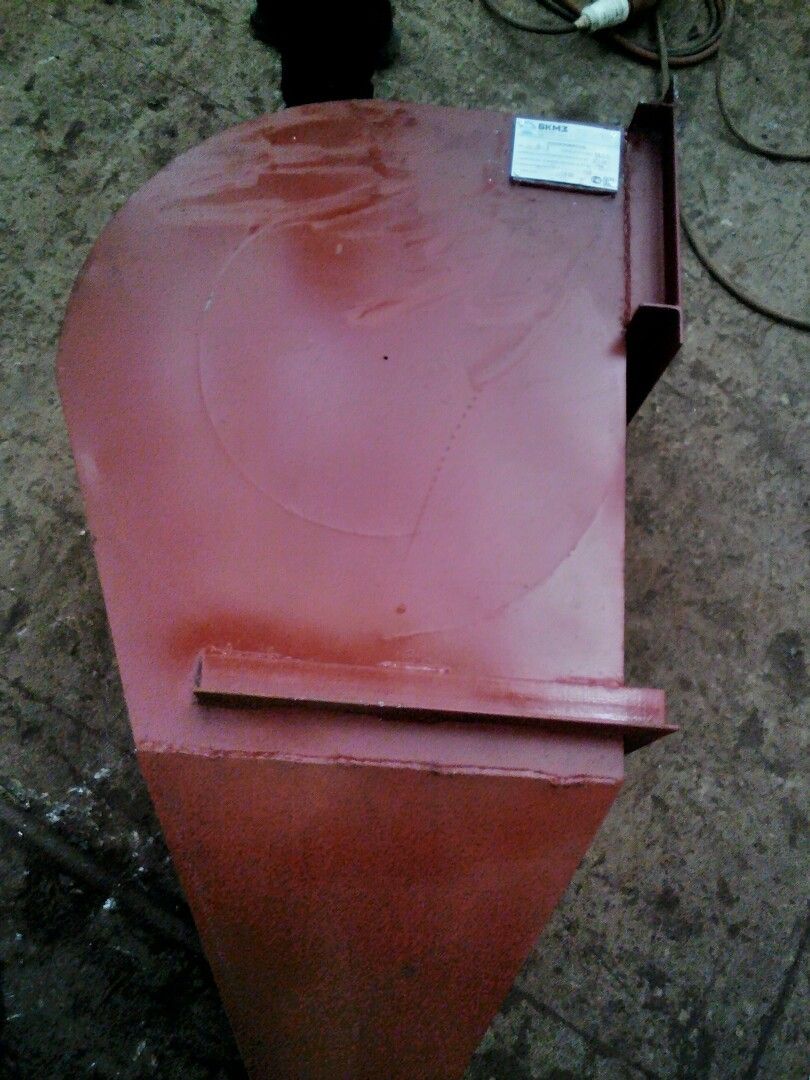

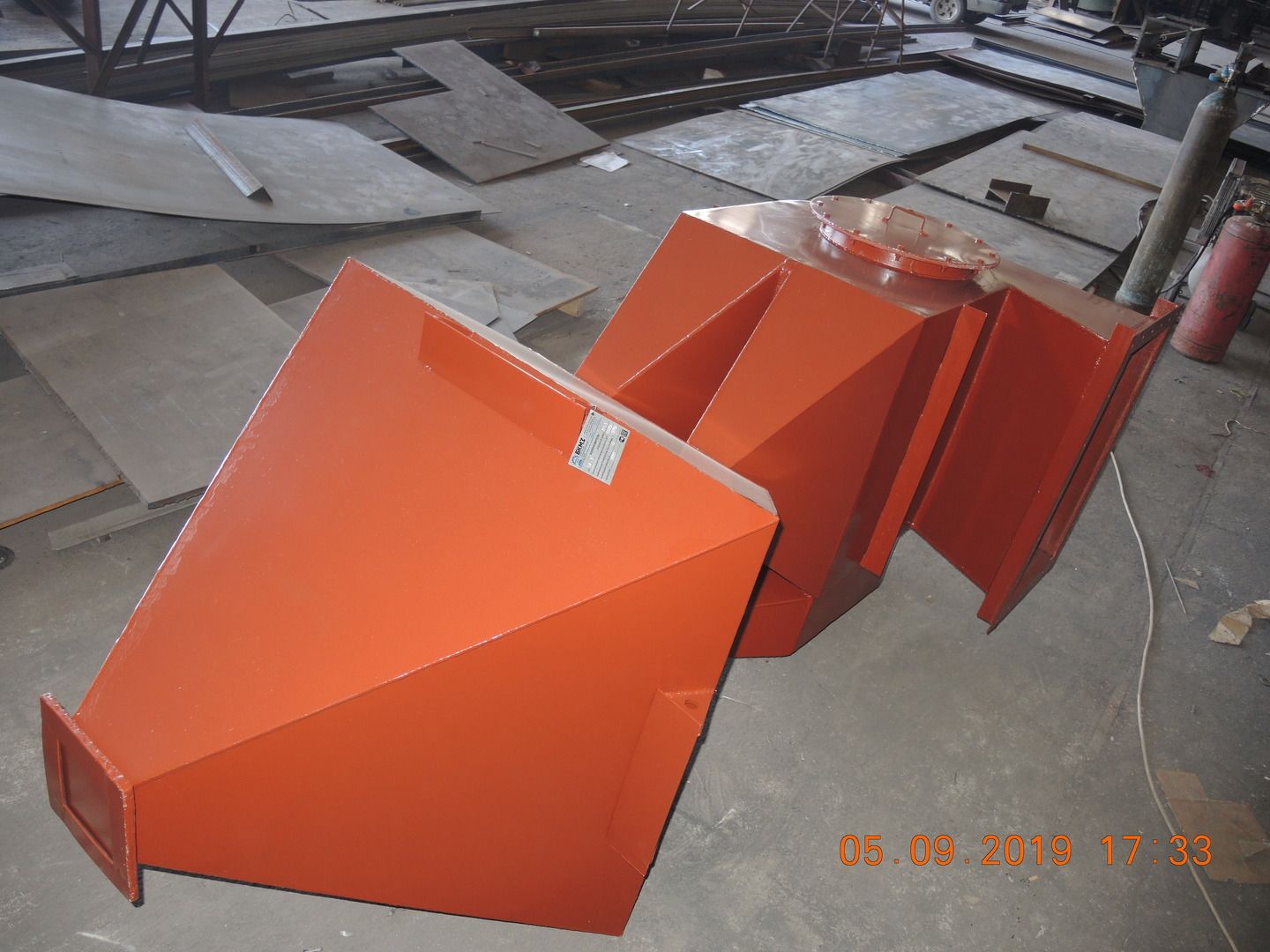

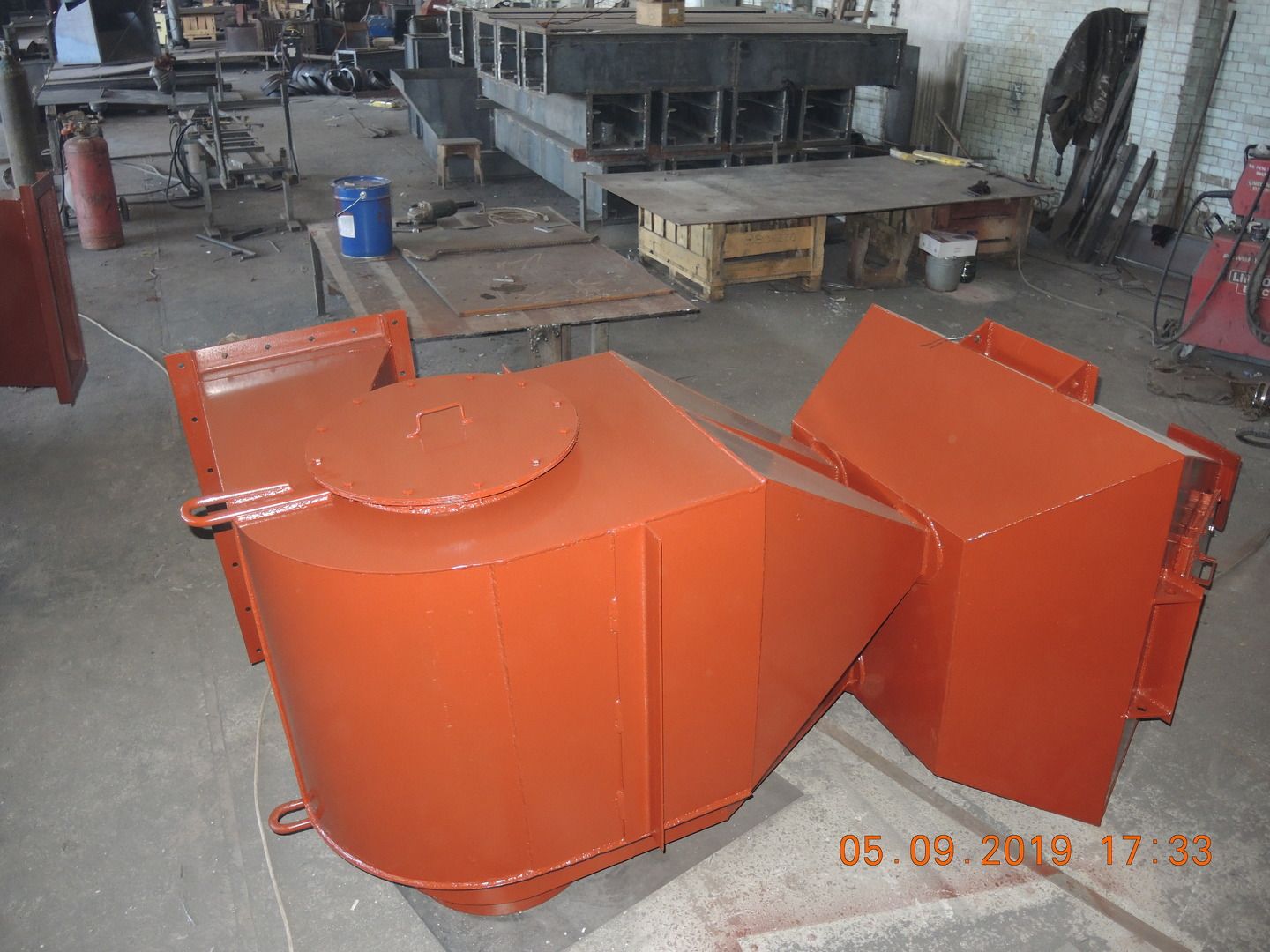

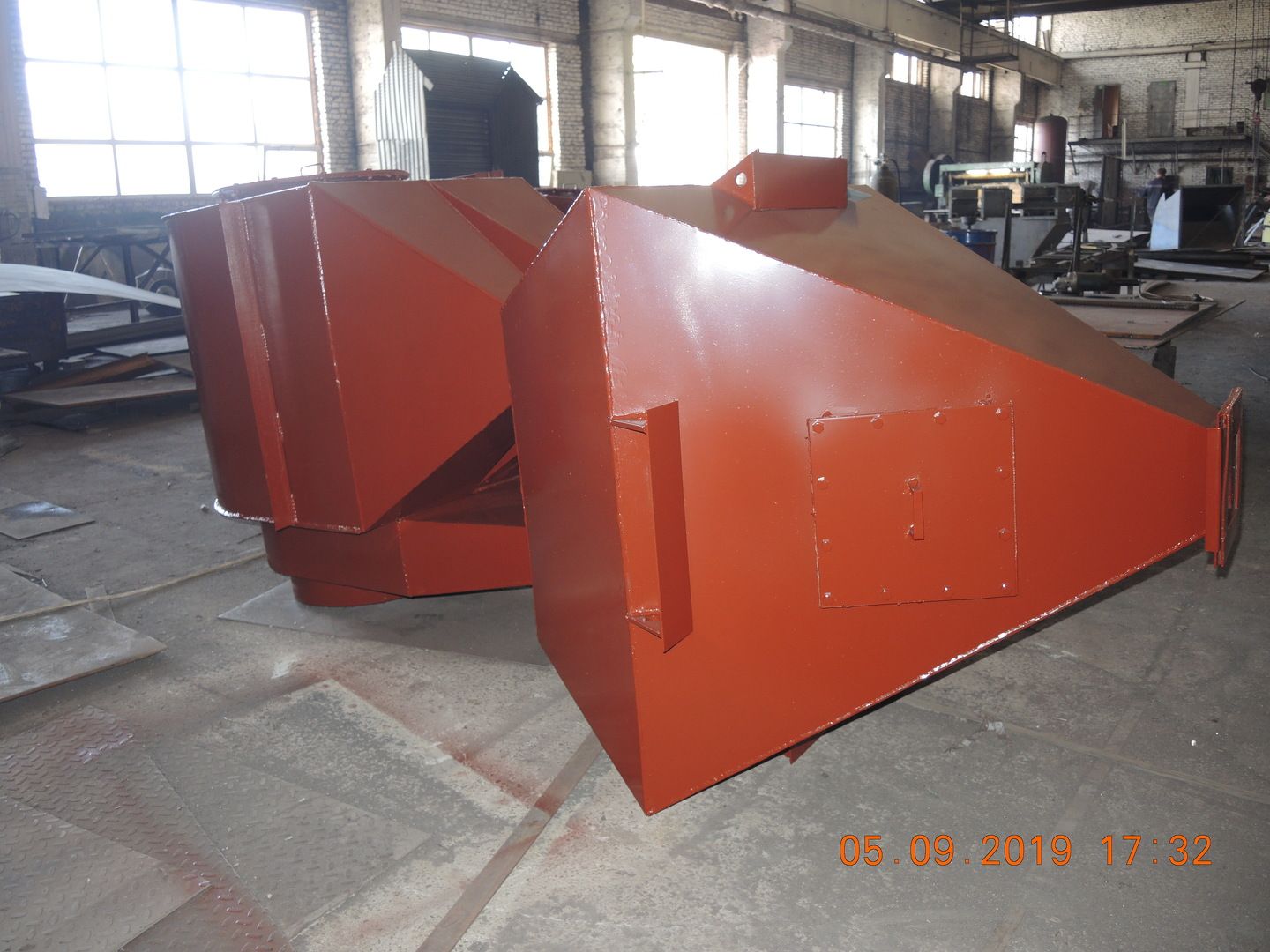

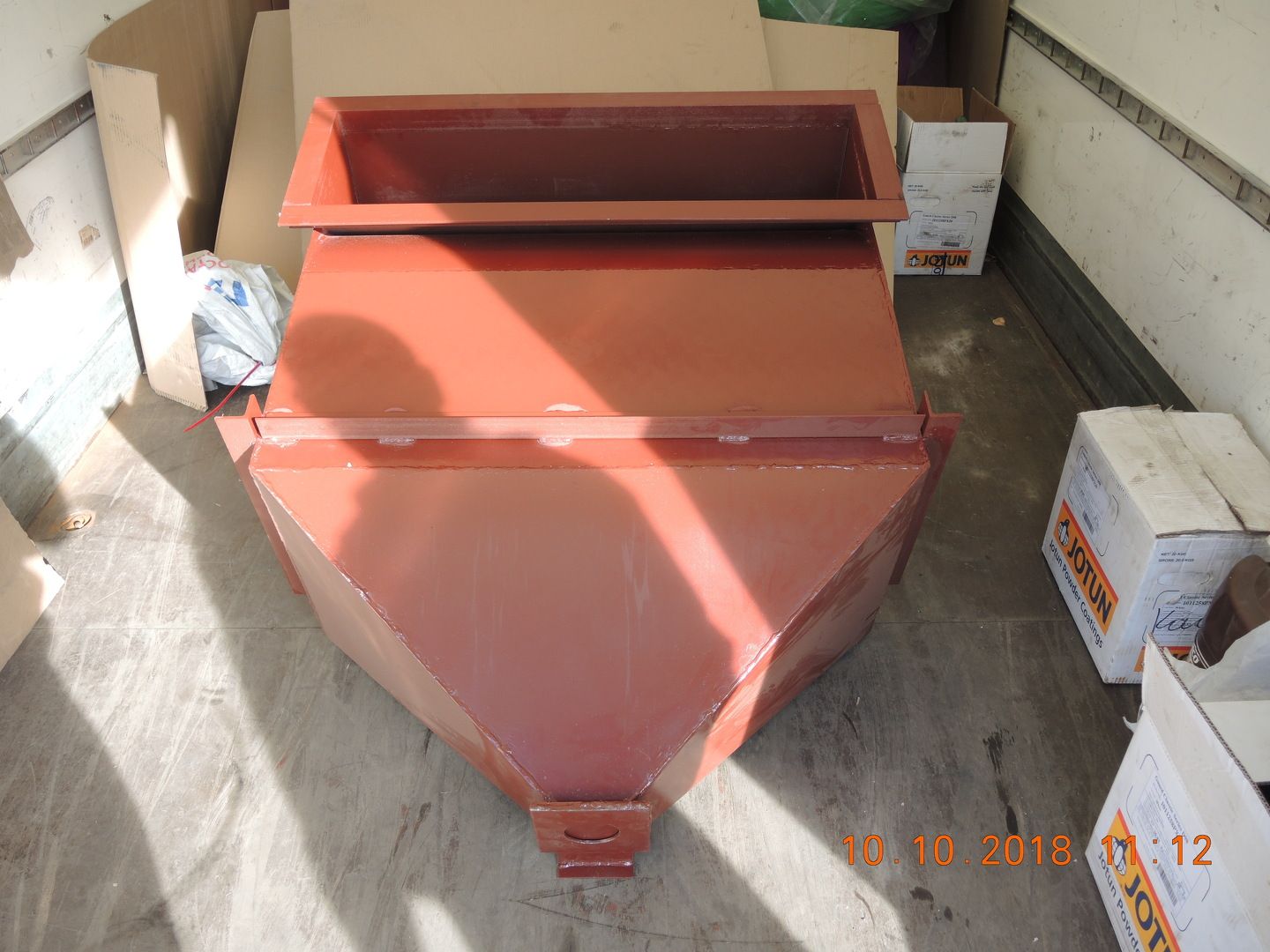

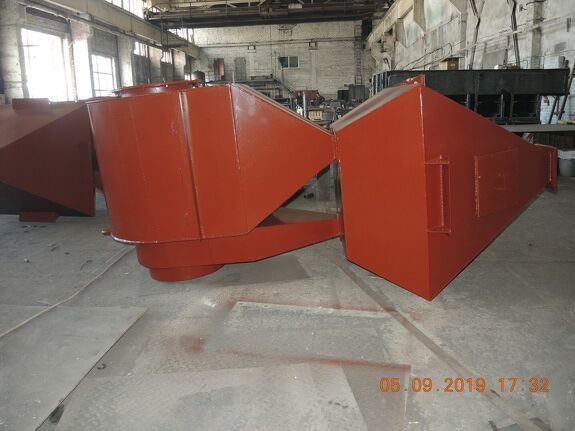

Конструктивно, золоуловители серии «ЗУ» состоят из 2-х основных частей:

1. Аэродинамическая часть - корпус с криволинейными стенками, соединенный с источником выброса дымовых газов фланцем прямоугольного сечения на входном отверстии и круглым отверстием на боковой стенке для отвода очищенных газов.

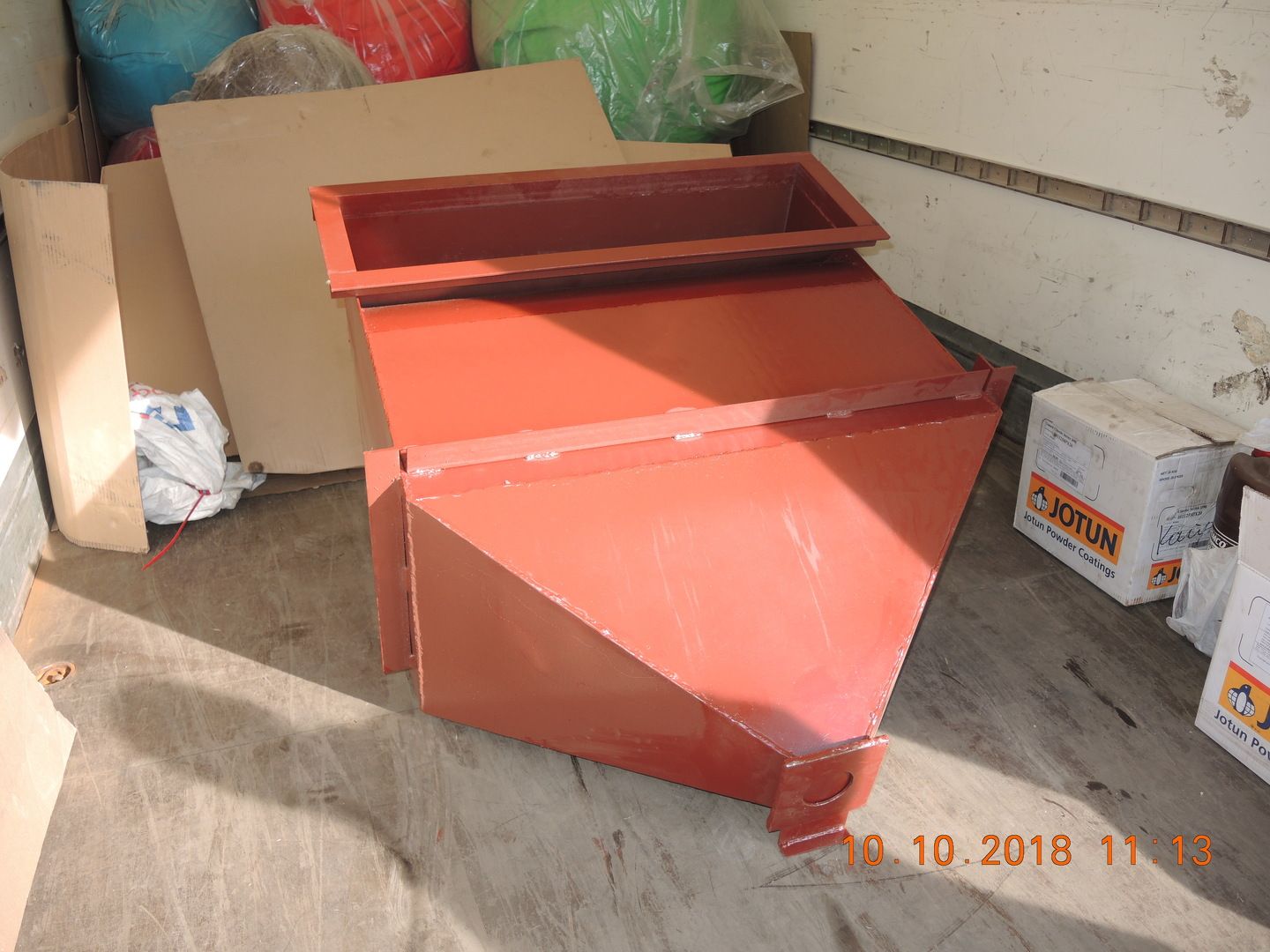

2. Золосборник. Представляет собой бункер пирамидальной формы с шибером для выгрузки золы.

Принцип работы

Дымовой газ поступает во входное отверстие и движется между стенками корпуса. Под действием центробежных сил, из потока очищаемого газа сепарируются твердые частицы, которые ссыпаются в бункер-золосборник. По мере необходимости, накопленная зола удаляется через шибер, расположенный в нижней части бункера. Очищенный газ отводится из золоуловителя через выходное отверстие, расположенное в аэродинамической части золоуловителя.

При монтаже золоуловителя, фланцевые соединения должны быть газоплотными с обязательным уплотнением асбестовым картоном или шнуром.

Технические характеристики
