Описание

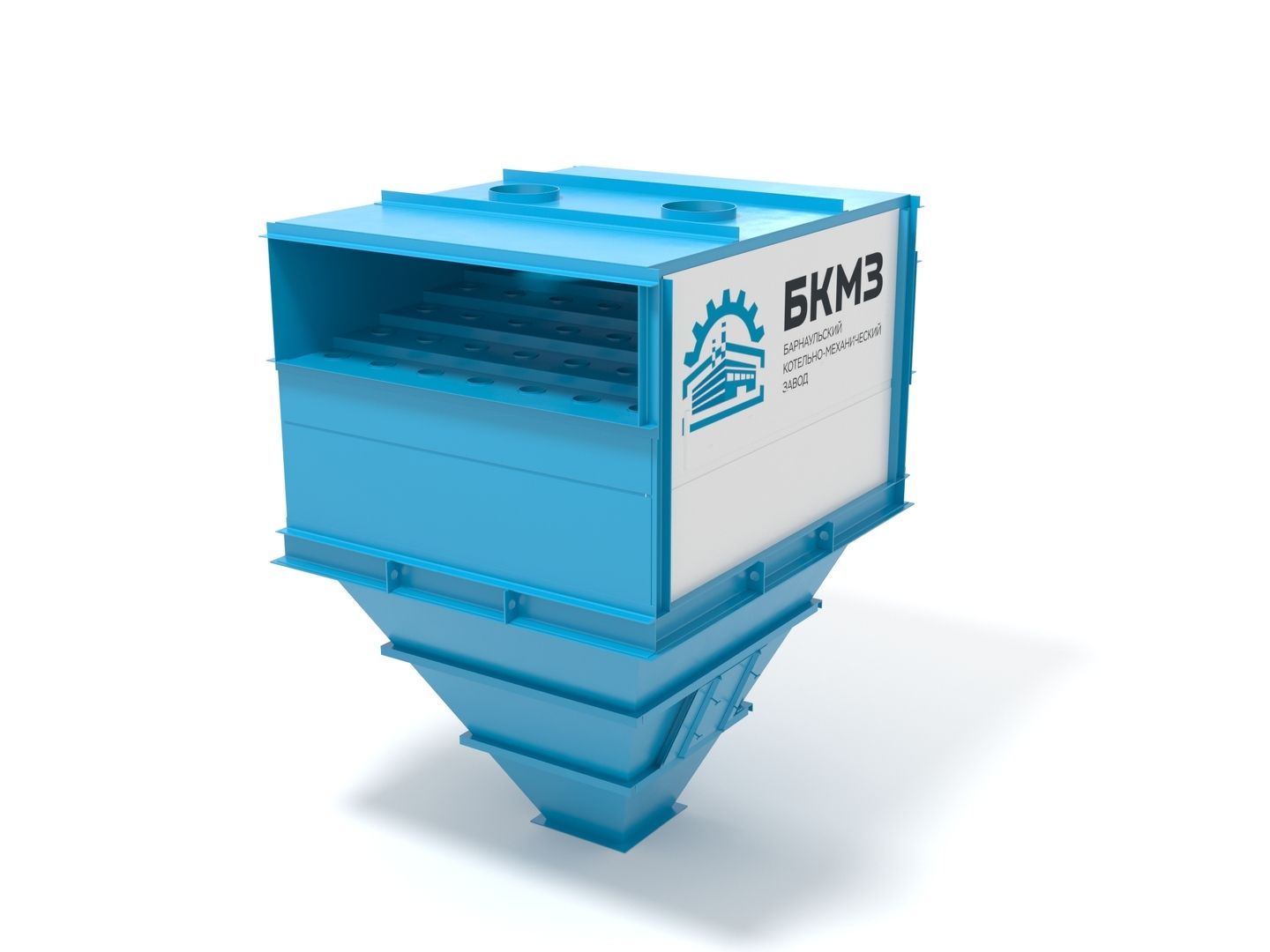

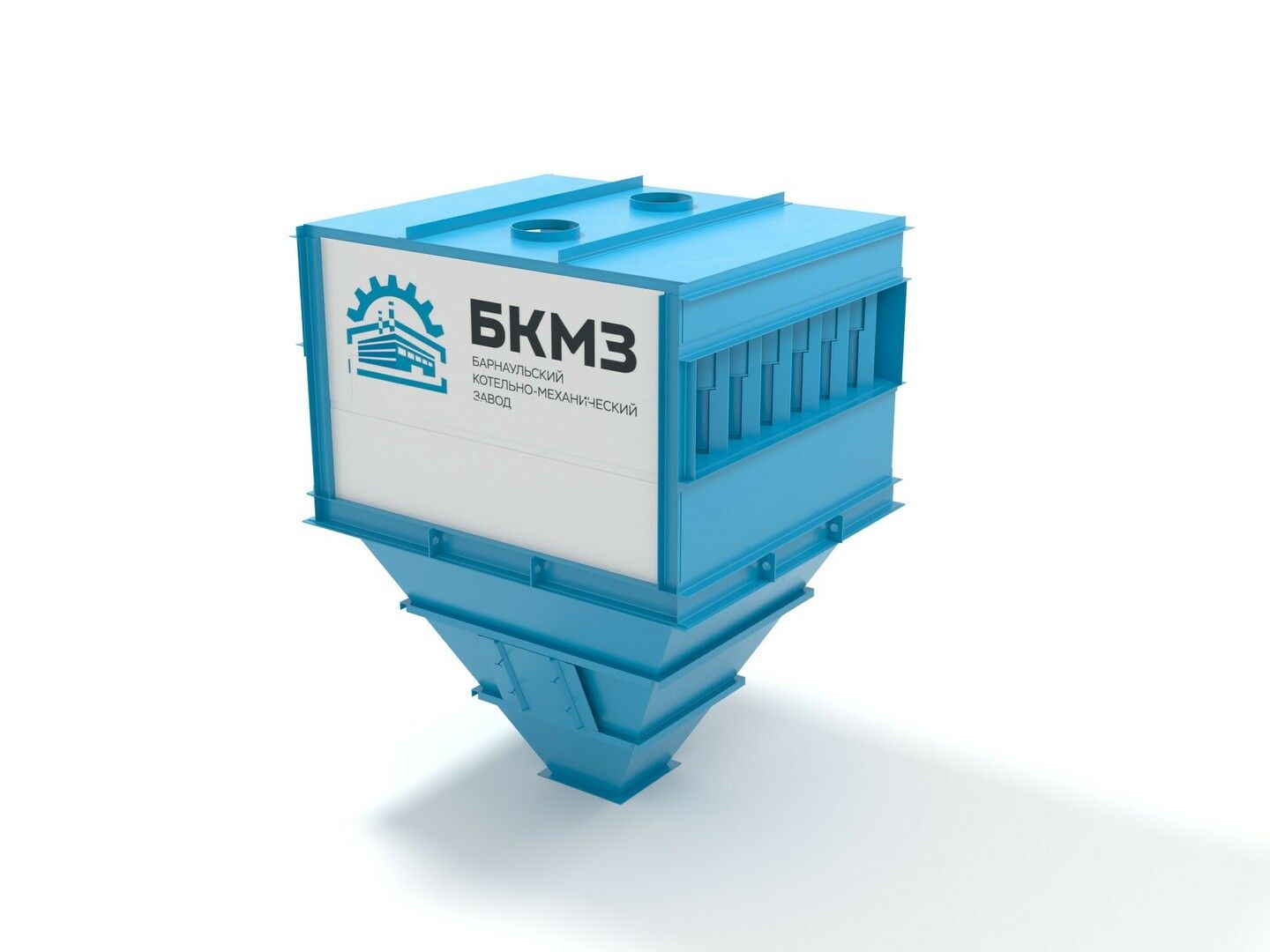

Конструктивно, золоуловители серии «ЦБ» состоят из 2-х основных частей:

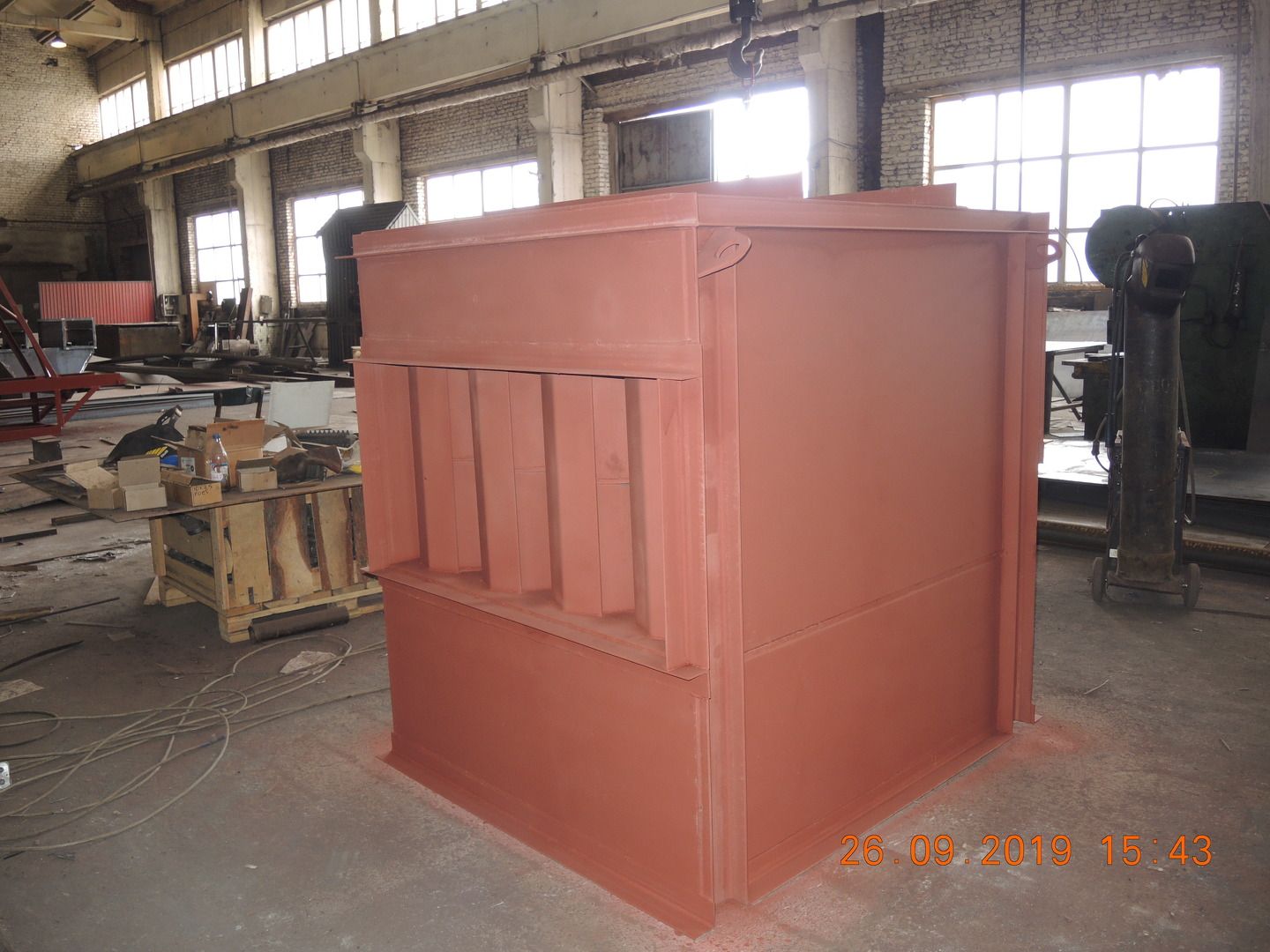

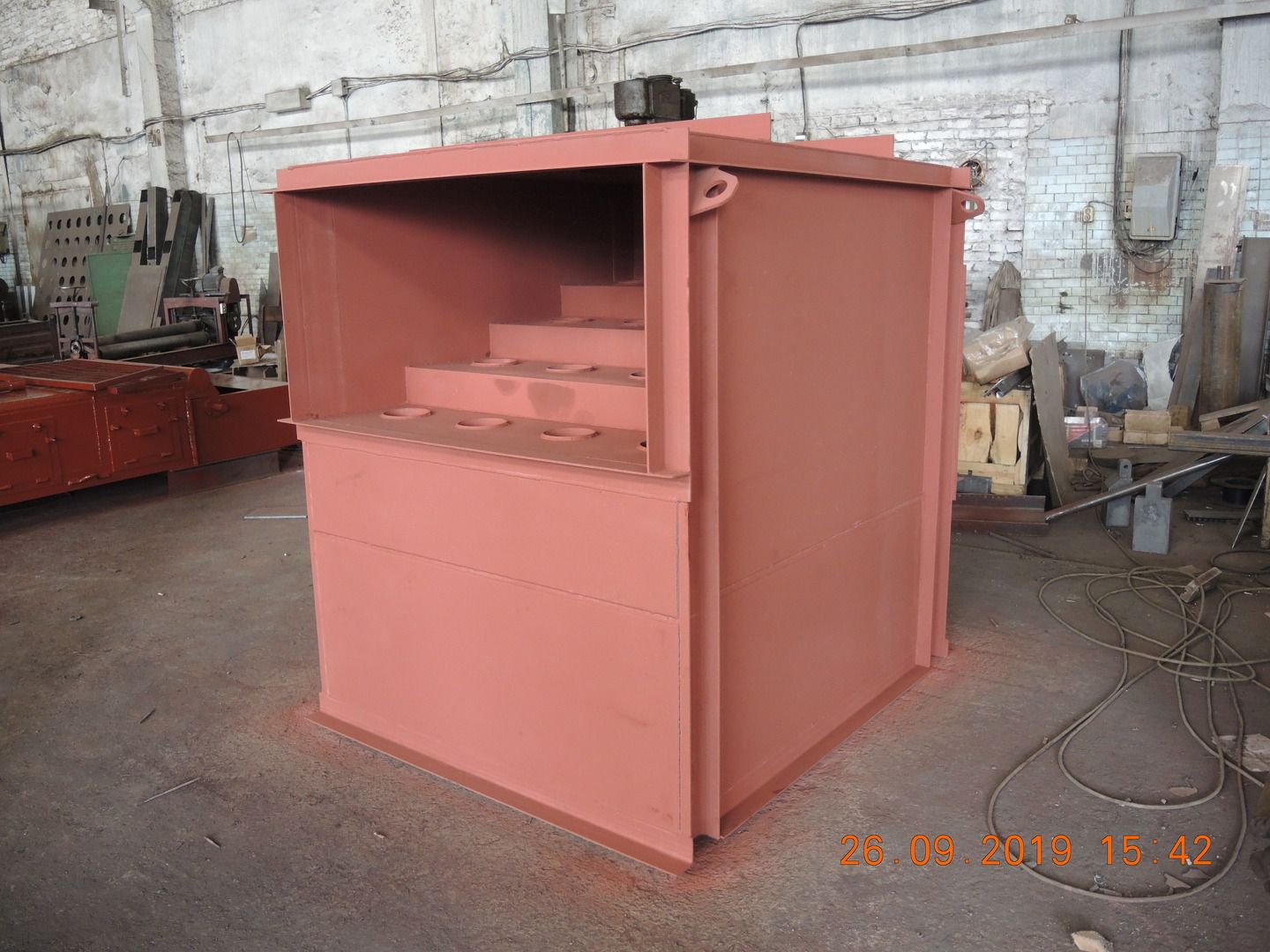

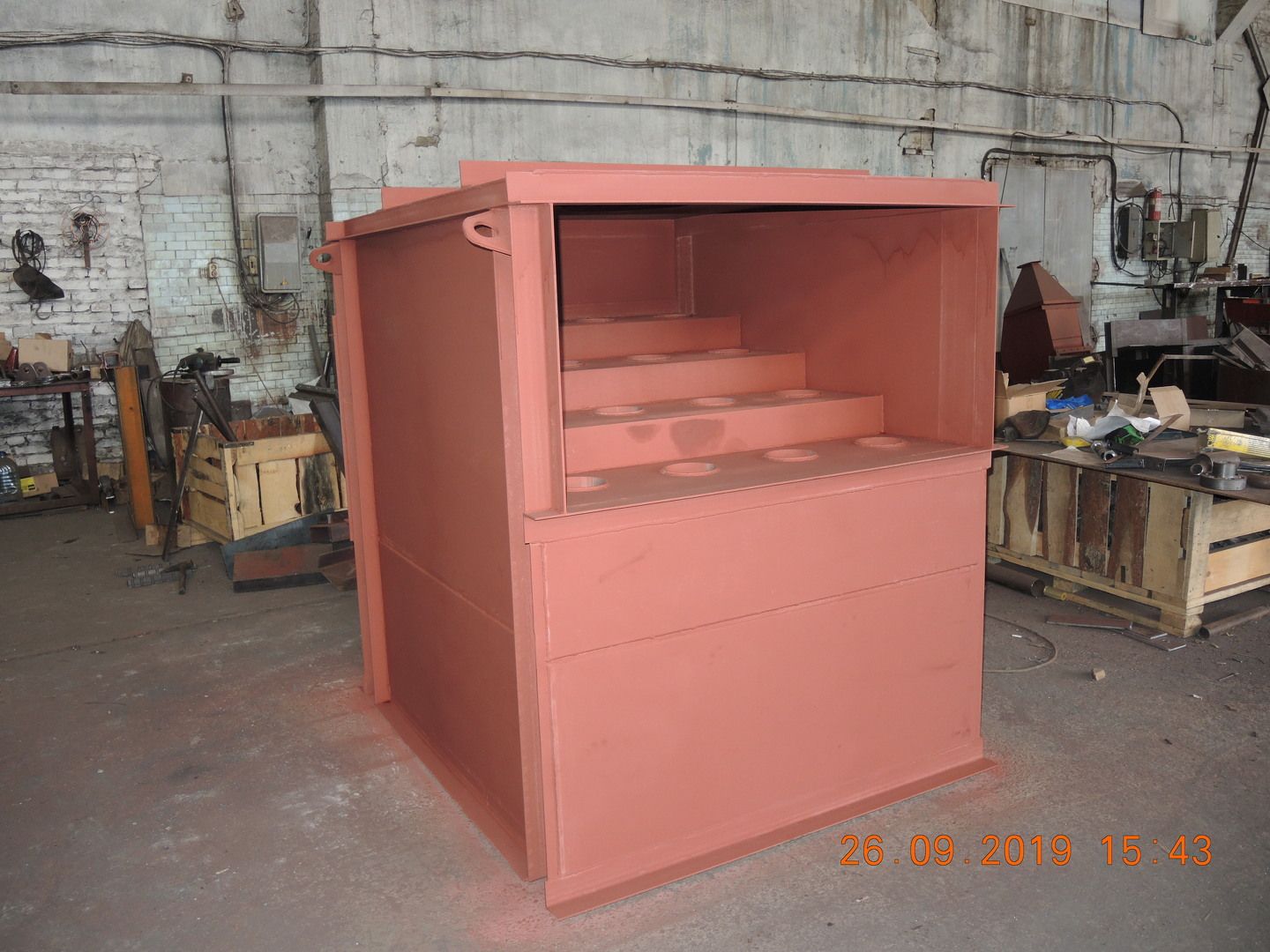

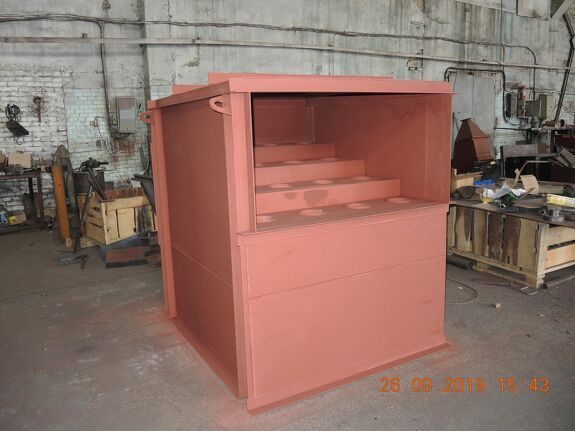

1. Аэродинамическая часть, в которой установлены ряды параллельно расположенных циклонных элементов с полуулиточным вводом газов в них. Циклонные элементы состоят из полых цилиндрических корпусов с конусной частью внизу и входными патрубками с аппаратами закручивания (полуулитками). Внутри элементов вертикально установлены выхлопные патрубки.
Присоединяется к источнику выброса дымовых газов и к отводящему газоходу очищенных газов «после себя».

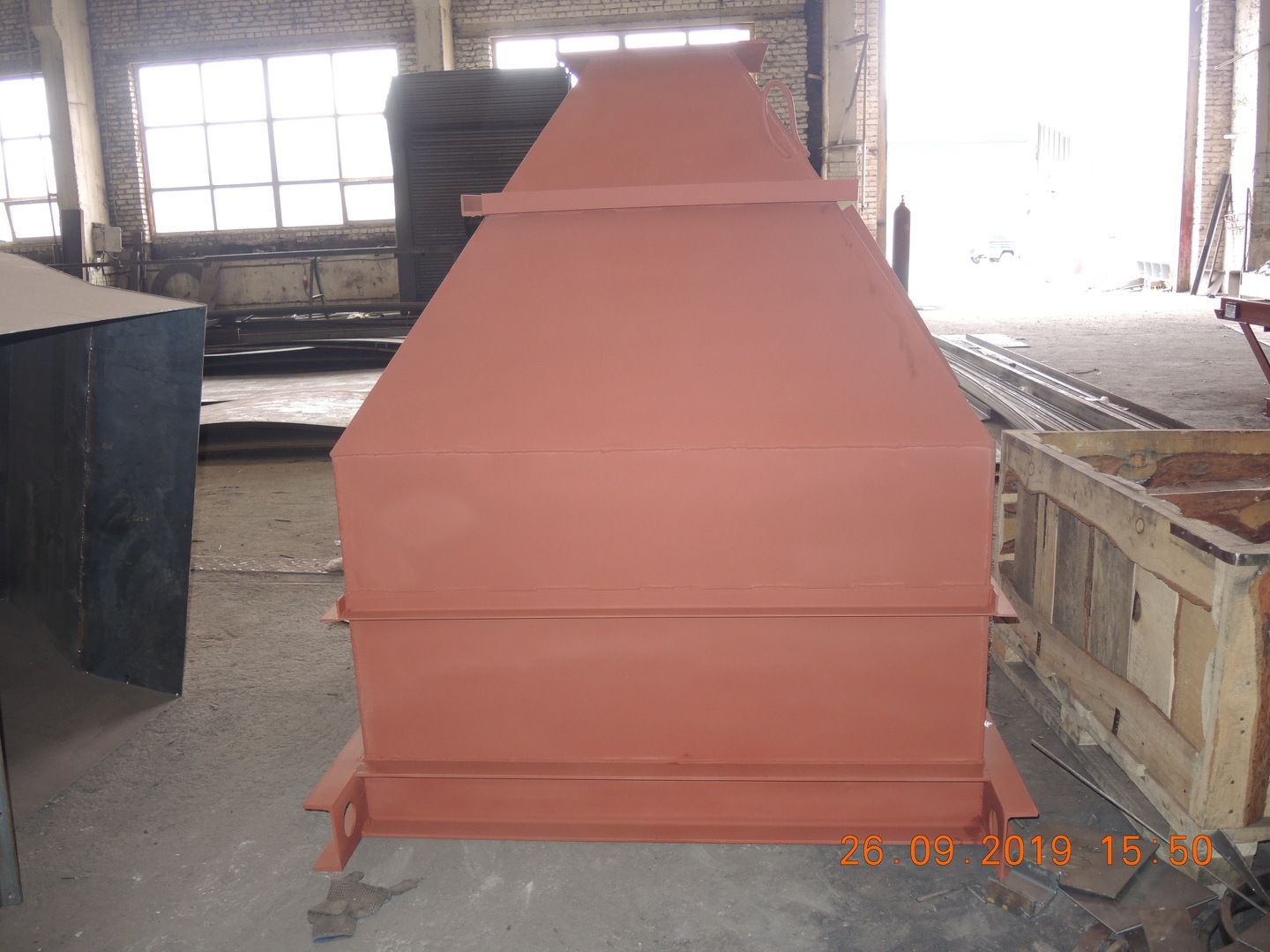

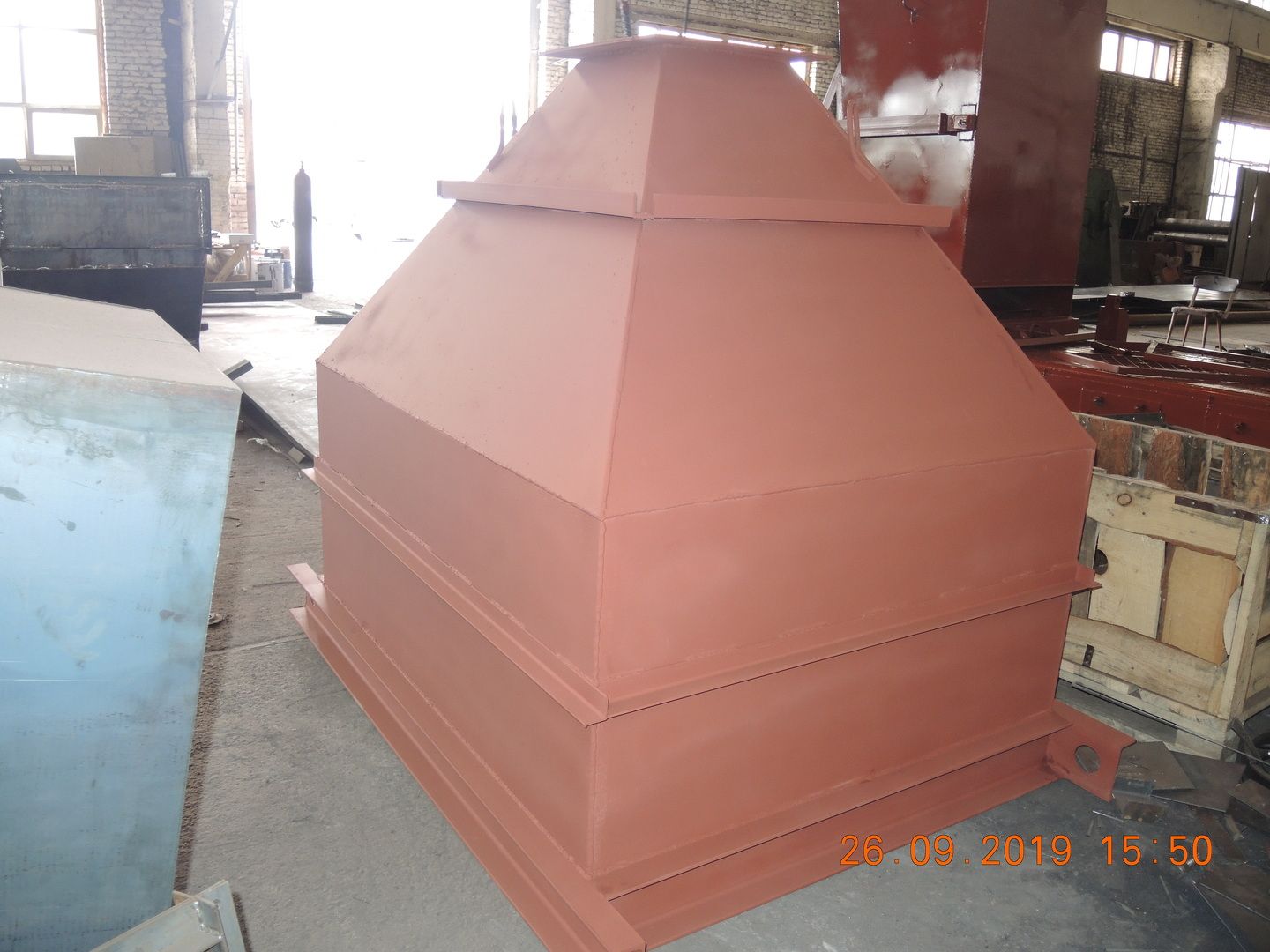

2. Золосборник. Представляет собой бункер пирамидальной формы с шибером для выгрузки золы.

Принцип работы

Дымовой газ поступает во входное отверстие аэродинамической части циклона, «растекается» по циклонным элементам и движется вертикально сверху вниз. Под действием центробежных сил, из потока очищаемого газа сепарируются твердые частицы, которые ссыпаются в бункер-золосборник. По мере необходимости, накопленная зола удаляется через шибер, расположенный в нижней части бункера. Очищенный газ отводится из золоуловителя через выходное отверстие, расположенное в аэродинамической части.

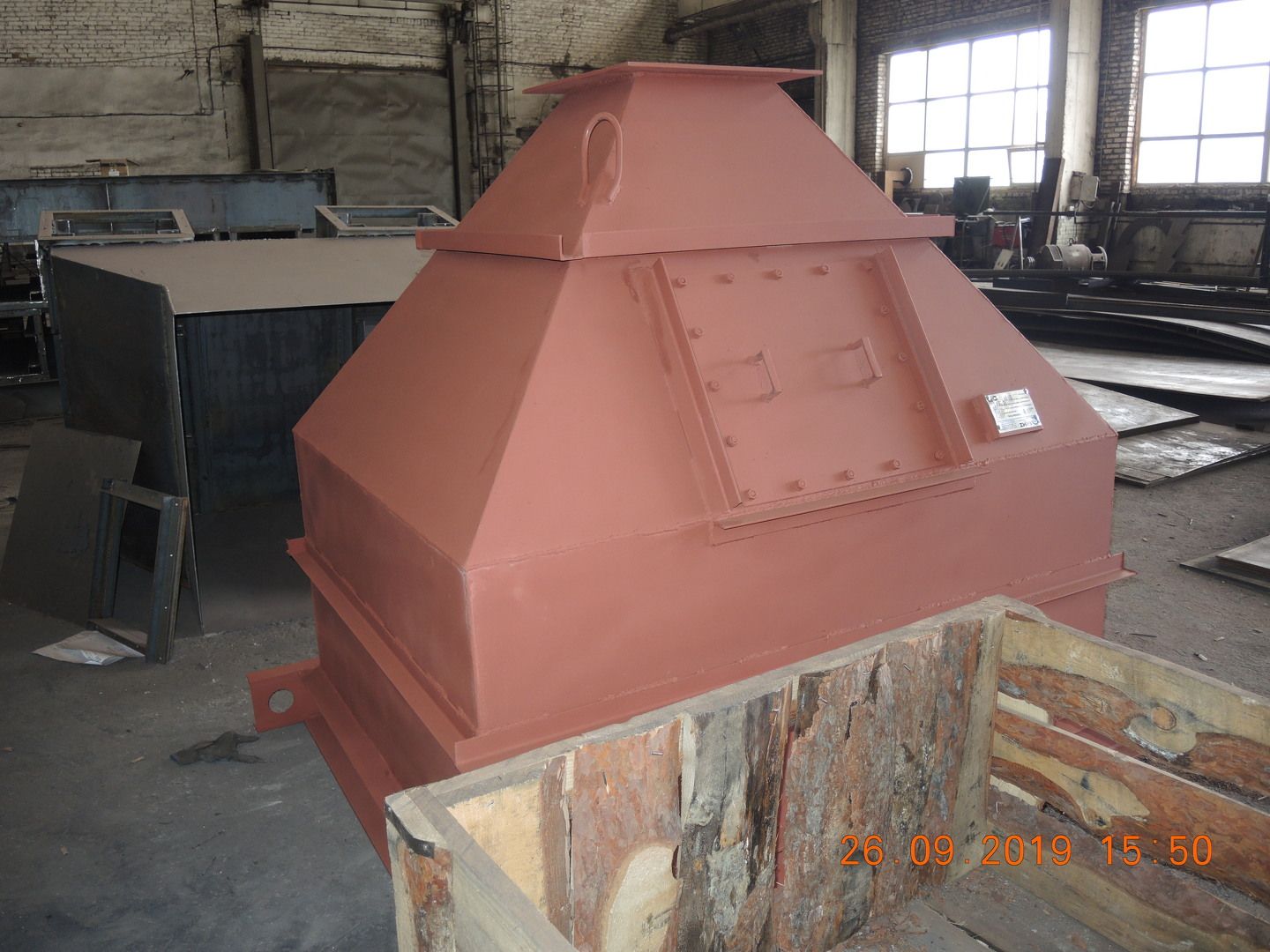

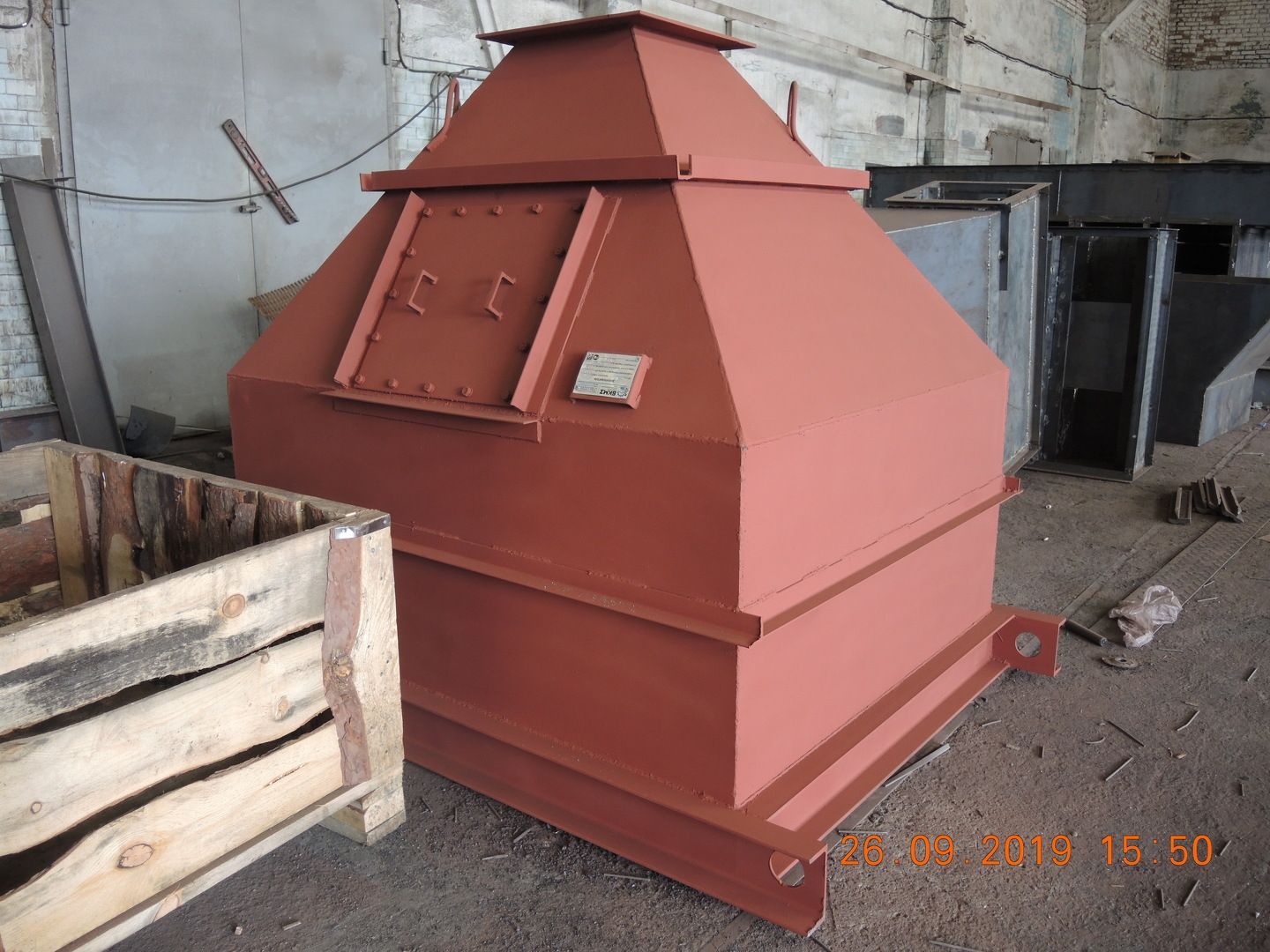

На поверхности бункера-золосборника имеется люк для обслуживания.

При монтаже золоуловителя, фланцевые соединения должны быть газоплотными с обязательным уплотнением асбестовым картоном или шнуром.
