Топки ручные серии «ТР», производства ООО «Барнаульский котельно-механический завод» предназначены для сжигания каменных и бурых углей в паровых котлах, паропроизводительностью от 1,0 до 1,6 т/час и водогрейных котлах, теплопроизводительностью от 0,7 до 1,16 МВт.
Ручные топочные устройства серии «ТР»
Ручные топочные устройства серии «ТР»
Описание

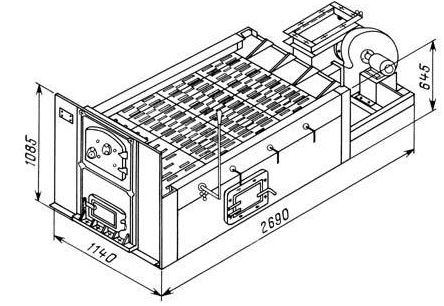

Основными узлами топок «ТР», установленными на одной раме, являются: колосниковая решётка, фронт топки с загрузочной и зольниковой дверцами, вентилятор; два люка для удаления провала; перегородка, отделяющая зону дутья от золошлакоприёмника.
Колосниковая решётка собирается из опрокидывающихся и неподвижных чугунных колосников. Поворот опрокидывающихся колосников на 90º осуществляется при помощи рычага, при этом через образовавшийся проём в решётке, происходит сброс шлака. Неподвижные колосники укладываются рядами на колосниковые балки и фиксируются на раме, исключая смещения при шуровке слоя.
Технические характеристики
Наименование изделия | Активная площадь колосниковой решетки, м2 | Габариты (LxBxH), мм | Масса, кг |
|---|---|---|---|
Топка ручная ТР-0,96х1,6 | 1,25 | 3100х1240х1065 | 1200 |
Топка ручная ТР-1,15х1,6 | 1,8 | 3438х14432х1065 | 1400 |
