Топка механическая моноблочная 0,8 МВт и топка механическая 1,45 МВт производства ООО «Барнаульский котельно-механический завод» предназначены для установки под стальными котлами серии «КВм» и чугунными котлами шатрового типа теплопроизводительностью 0,8-1,45 МВт с абсолютным давлением воды до 0,7 МПа и температурой до 115 0С.

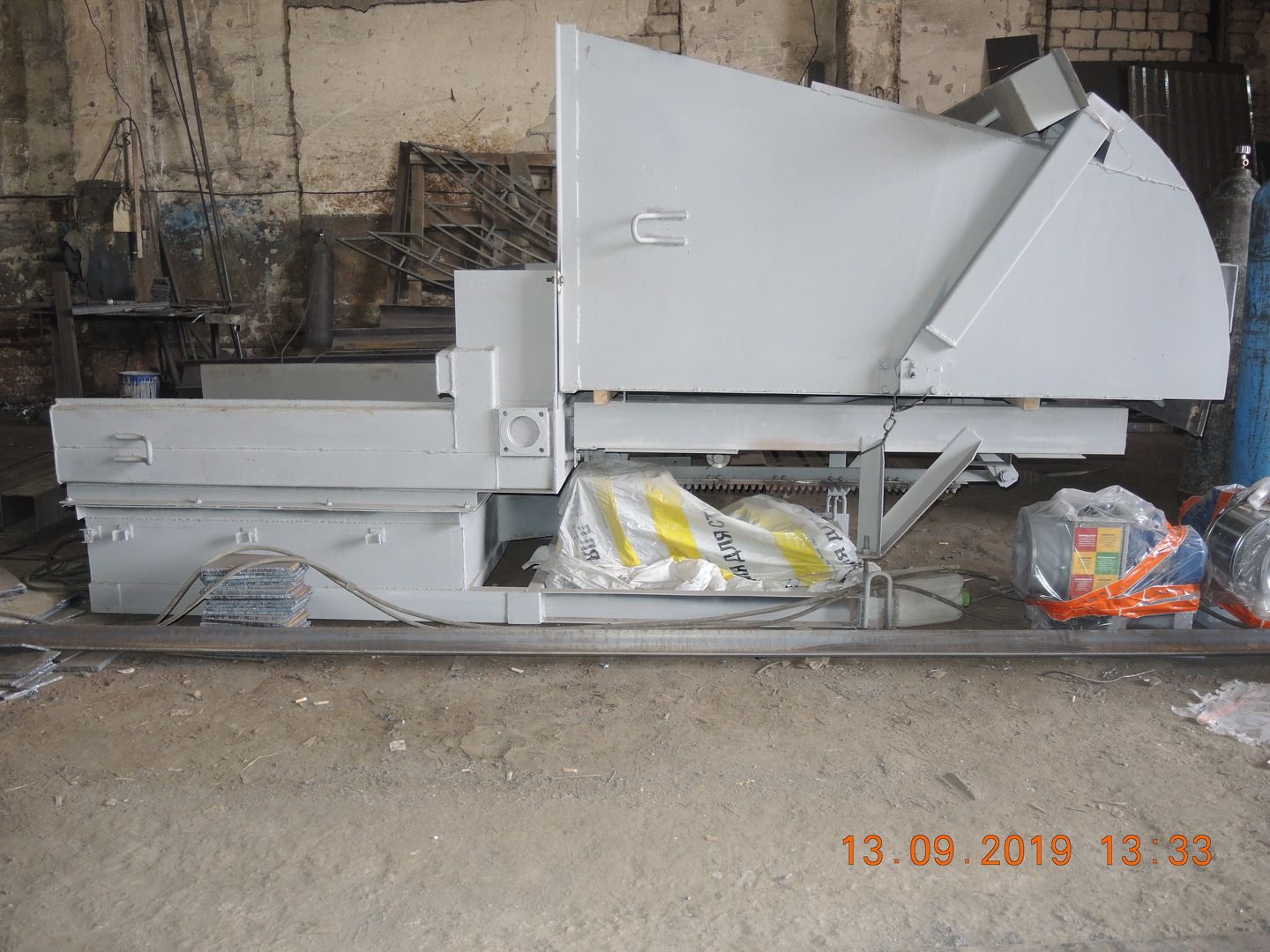

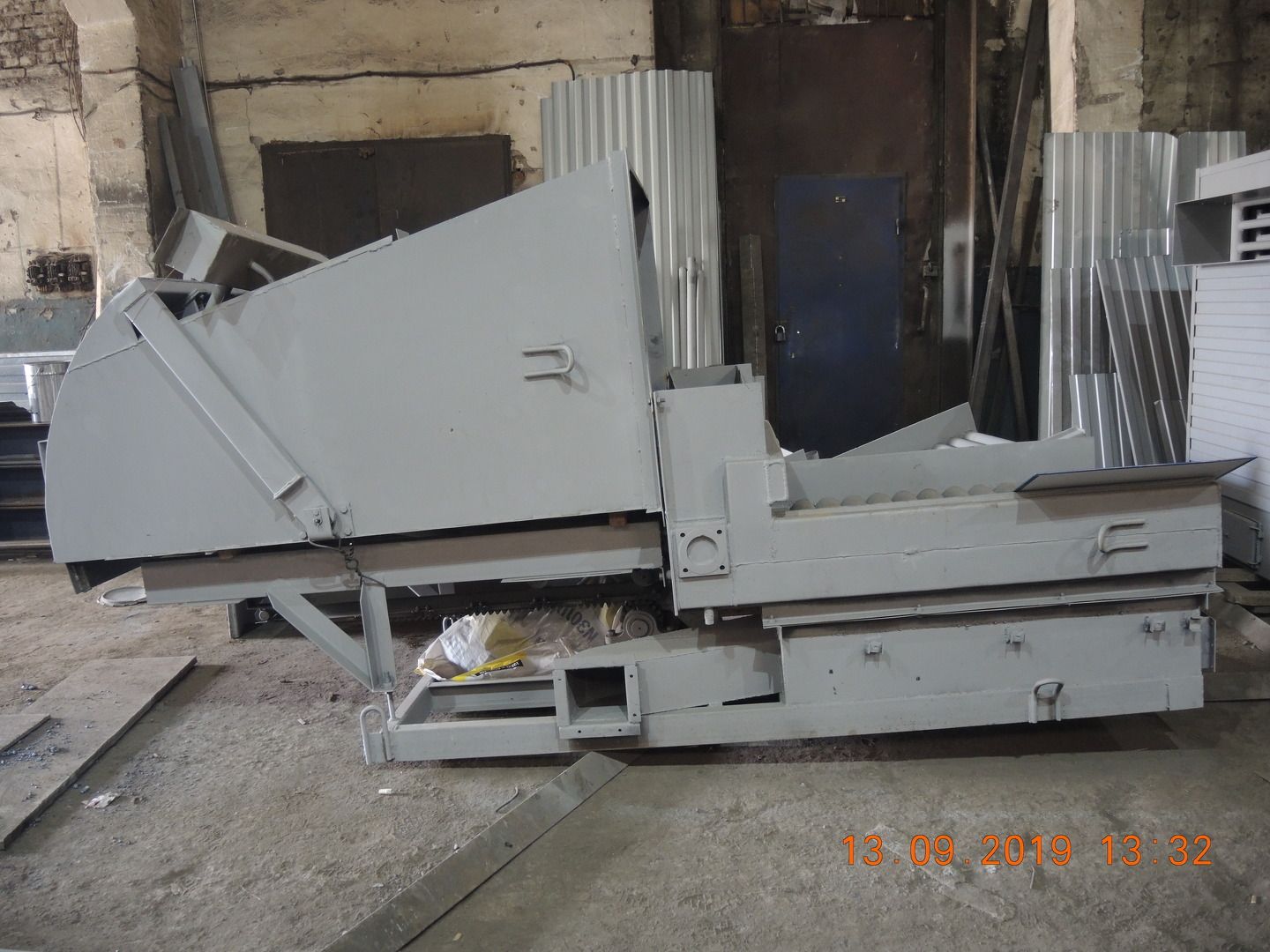

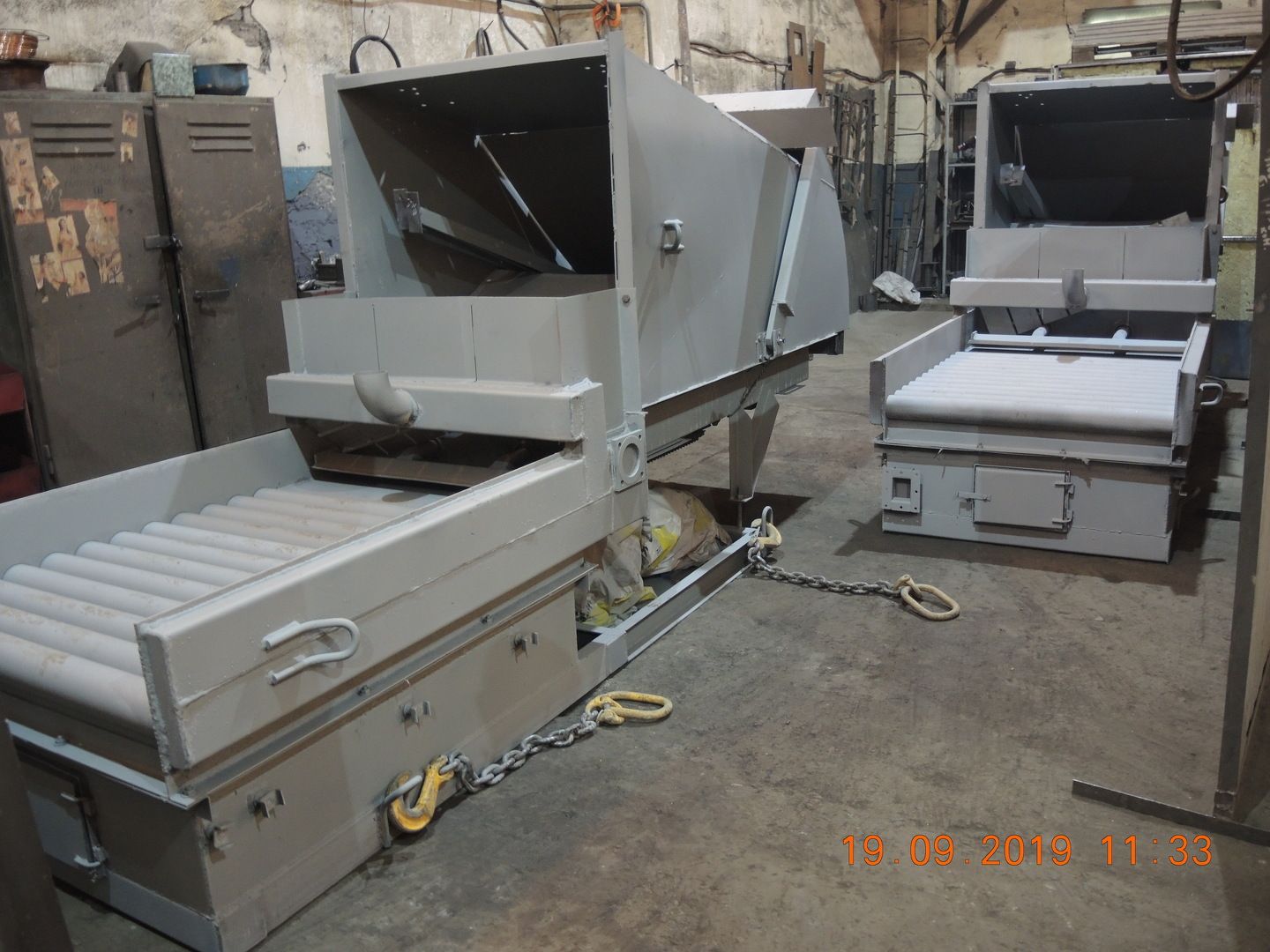

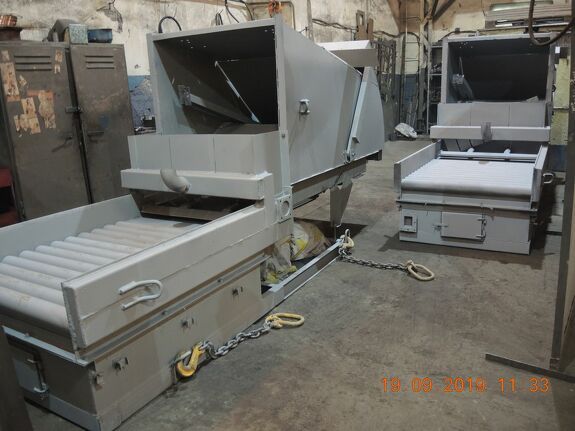

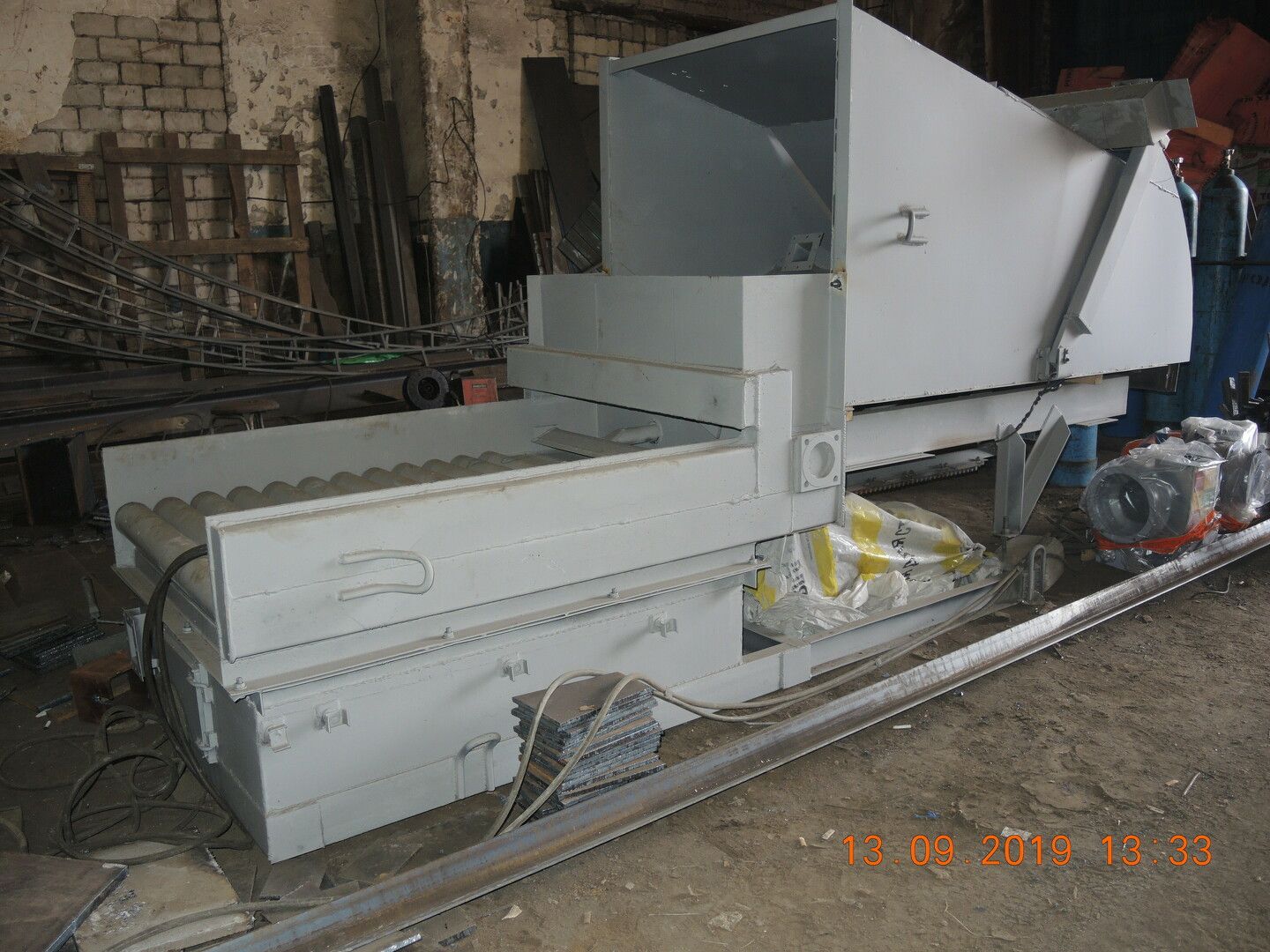

Механические топочные устройства «ТШПм-0,8» («Братск-0,8»), «ТШПм-1,45» («Братск-1,45»)
Механические топочные устройства «ТШПм-0,8» («Братск-0,8»), «ТШПм-1,45» («Братск-1,45»)
Описание

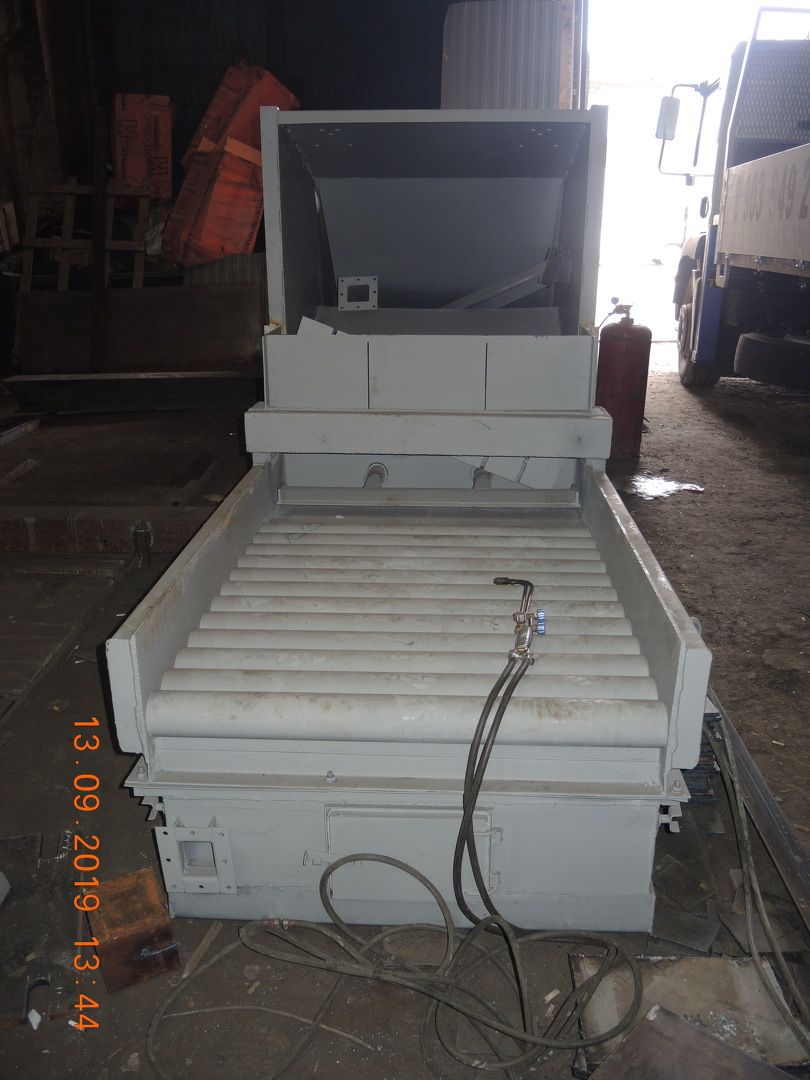

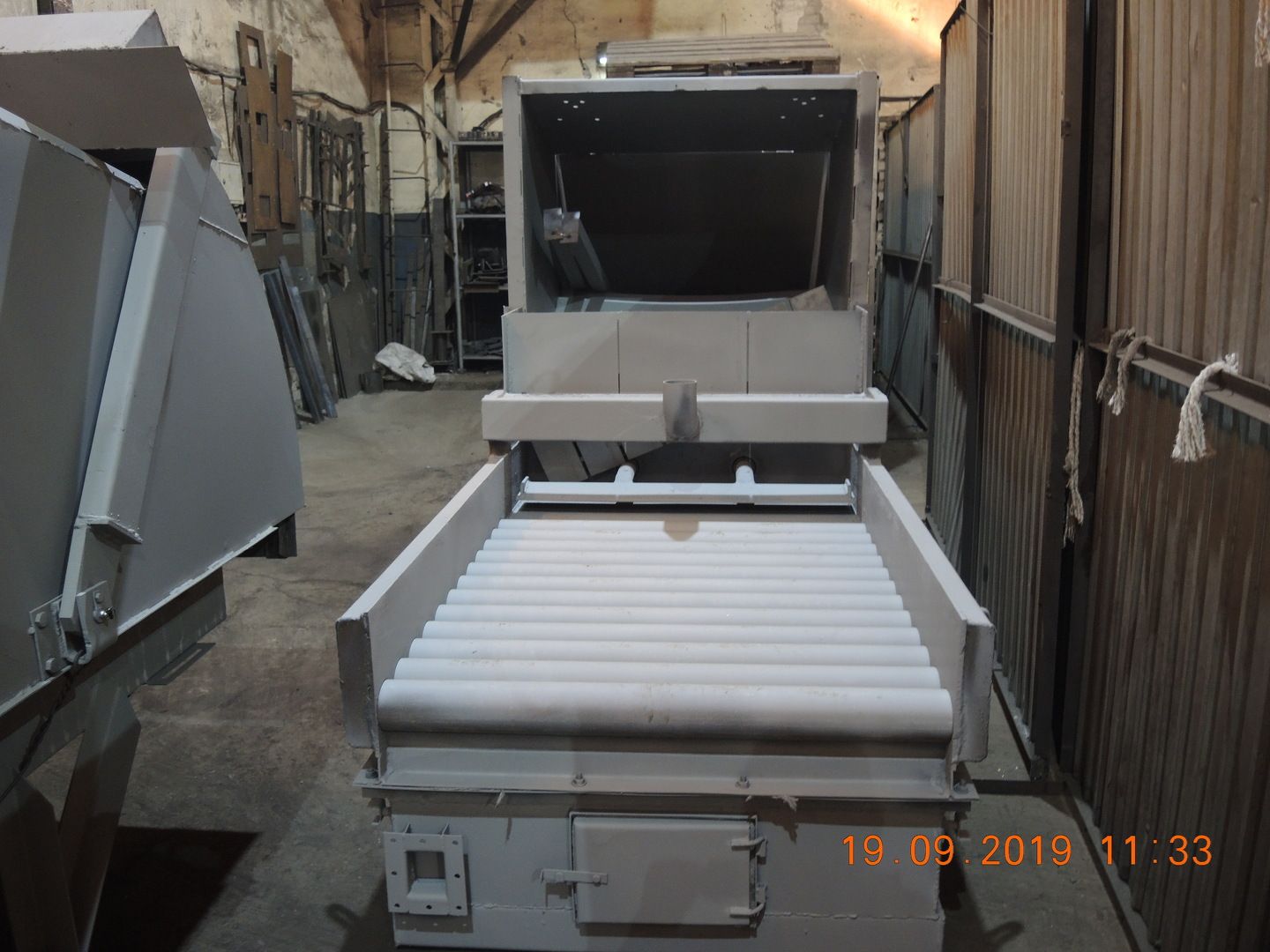

Топки состоят из водоохлаждаемой колосниковой решетки, шурующей планки с электромеханическим приводом, топливного бункера, вентилятора, коллектора вторичного дутья и шкафа управления.
Топливо подается из бункера на колосниковую решетку, где происходит шуровка, перемещение горящего слоя и сброс очаговых остатков. При этом автоматически контролируются температура воды и ее давление, а также разрежение в топке.
Топки могут работать на сортированных и рядовых каменных и бурых углях в котельных, оборудованных системами водоподготовки, топливоподачи и золоудаления.
Технические характеристики
Наименование показателя | Значение | Значение |
|---|---|---|
Номинальная теплопроизводительность, МВт
| 0,8
| 1,45
|
Диапазон изменения нагрузки, %
| 36-110
| 40-100
|
Коэффициент избытка воздуха, не более
| 1,4
| 1,4
|
Вид топлива
| каменный и бурый угли
| каменный и бурый угли
|
Рабочее давление воды, МПа, не более
| 0,6
| 0,6
|
Температура воды на входе, °С, не более
| 90
| 90
|
Активная площадь колосникового полотна решетки, м2
| 0,8
| 1,2
|
Ширина колосникового полотна решетки, мм
| 970
| 970
|
Средний срок службы, лет
| 10
| 10
|
Масса, кг
| 1400
| 1900
|
Габаритные размеры, мм, не более длина (без топочного фронта) ширина высота
|
3420 1180 2020
|
4300 1100 2700
|
Режим работы
| ручной, автоматический
| |
