Описание

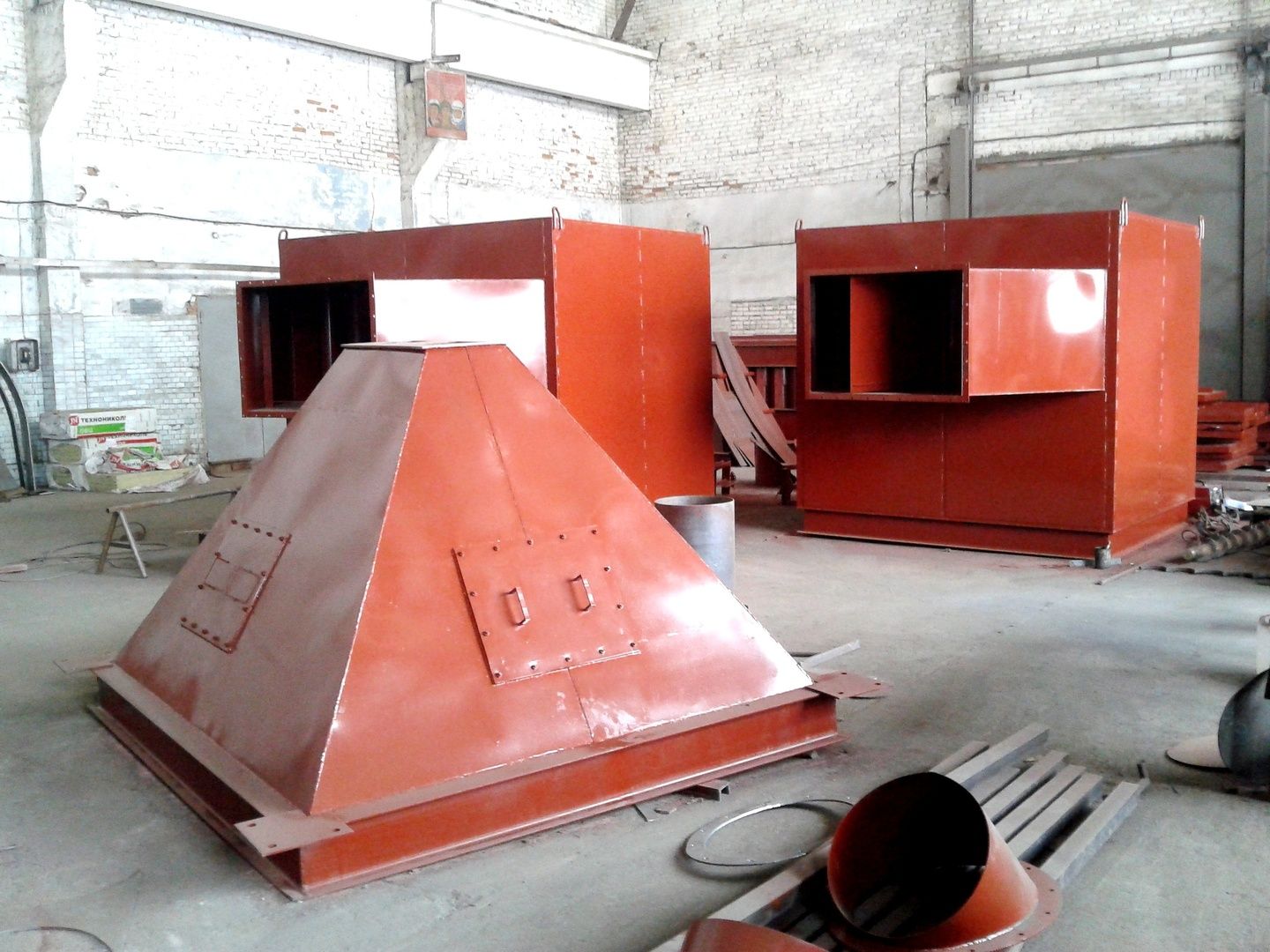

Конструктивно, золоуловители серии «БЦ-2» состоят из 2-х основных частей:

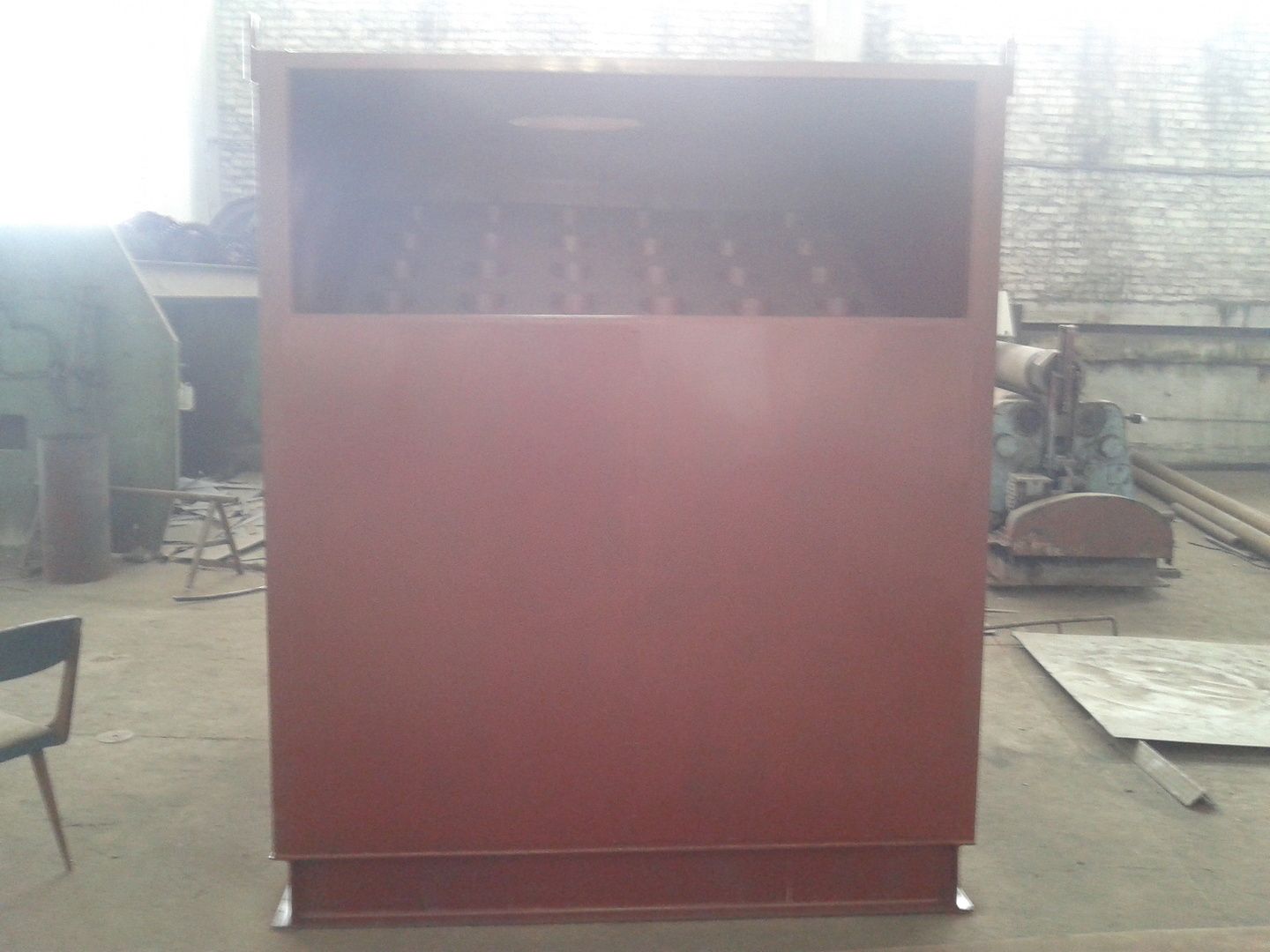

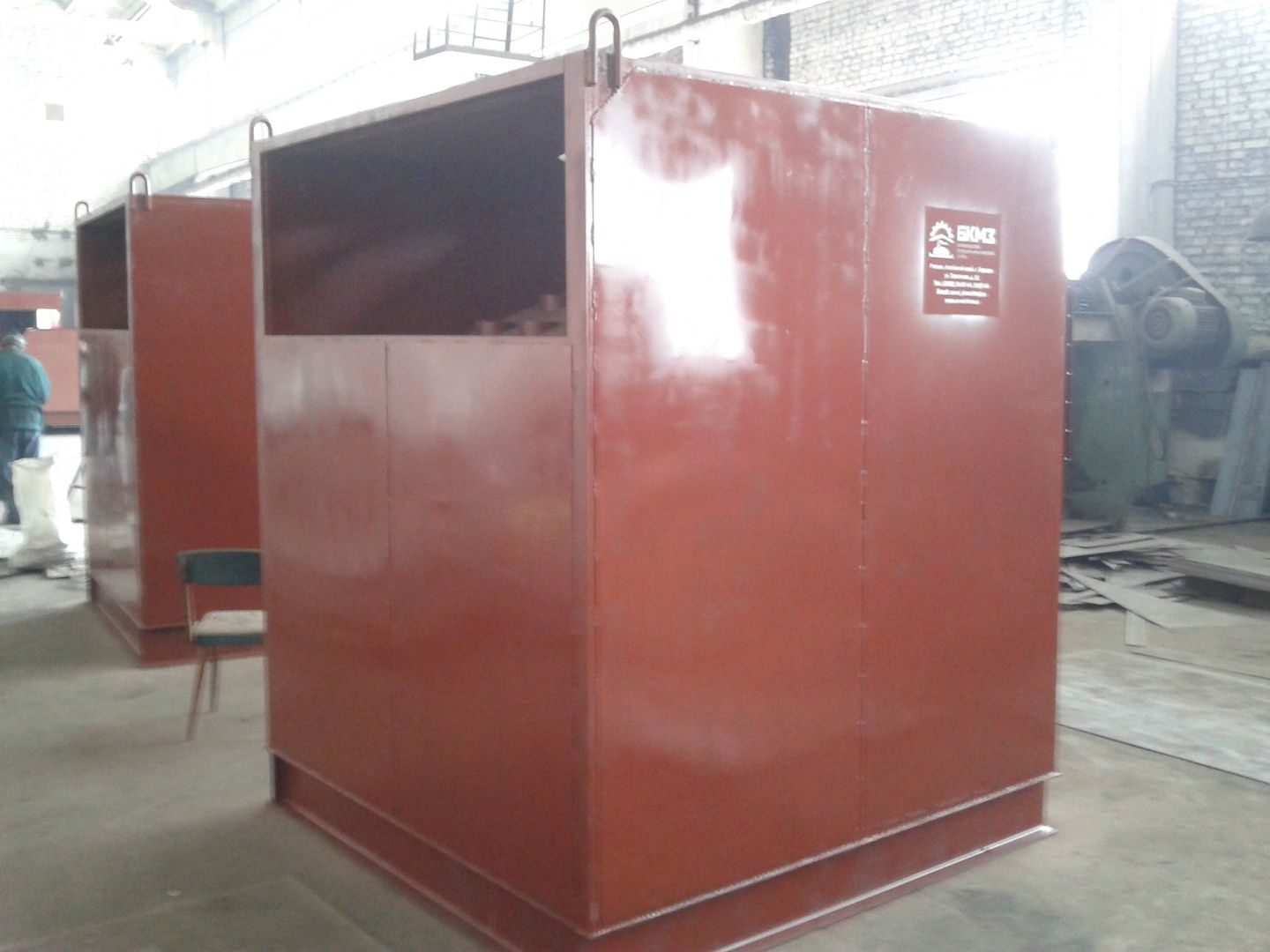

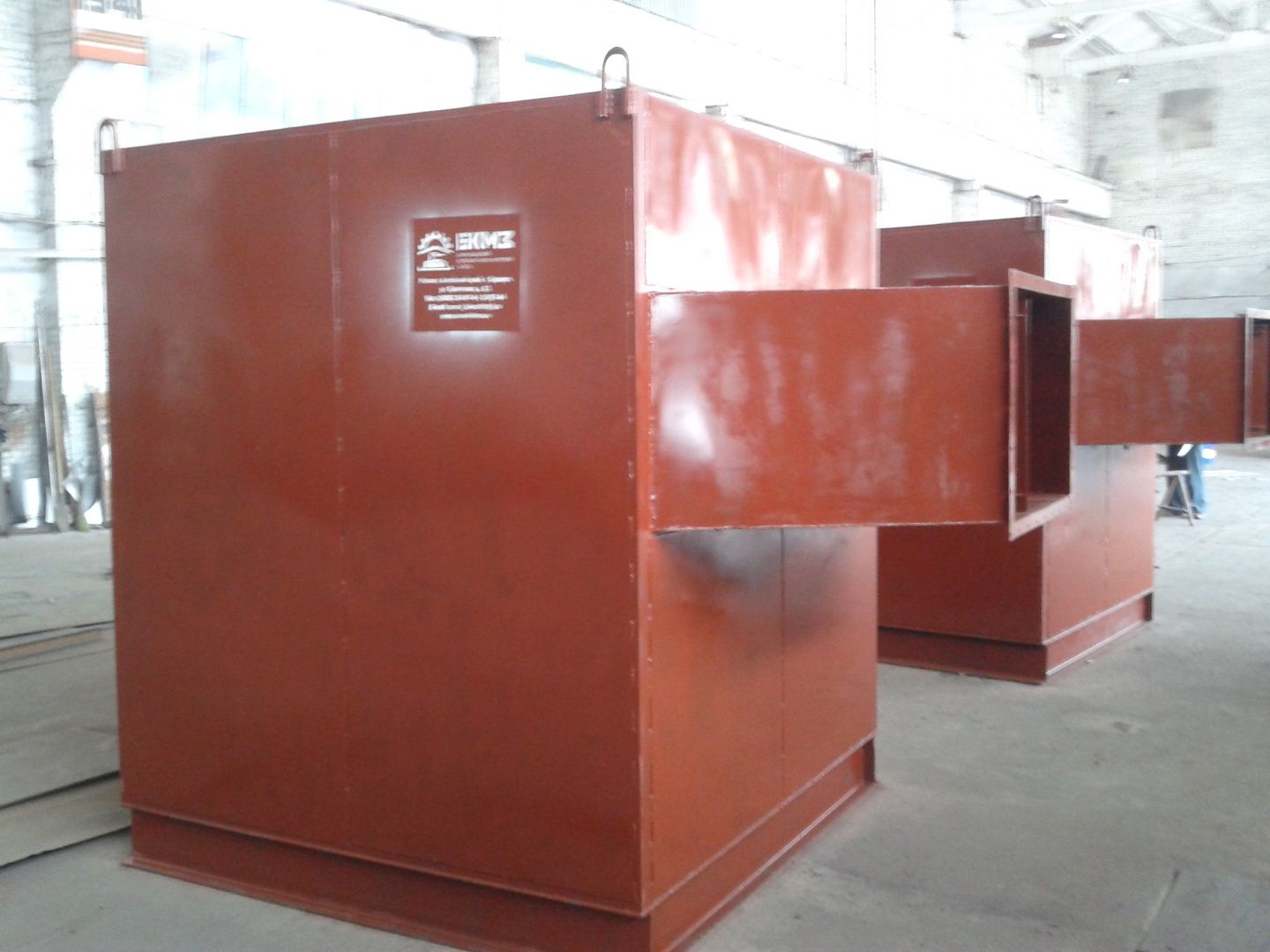

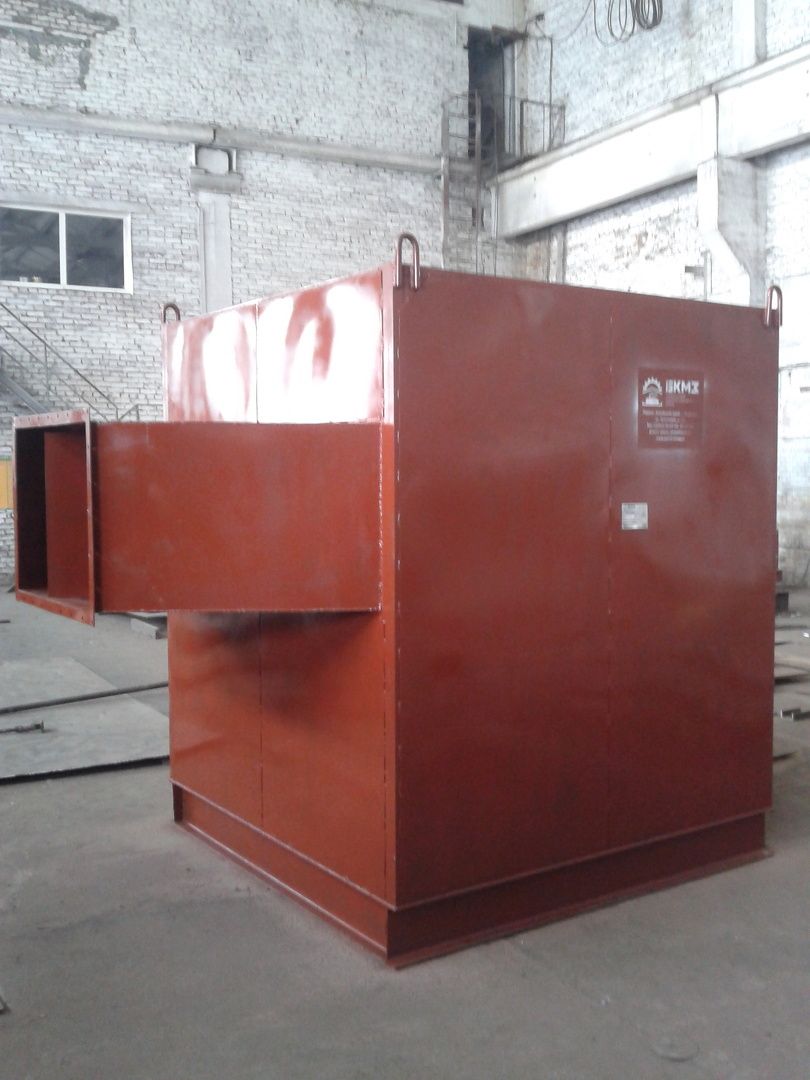

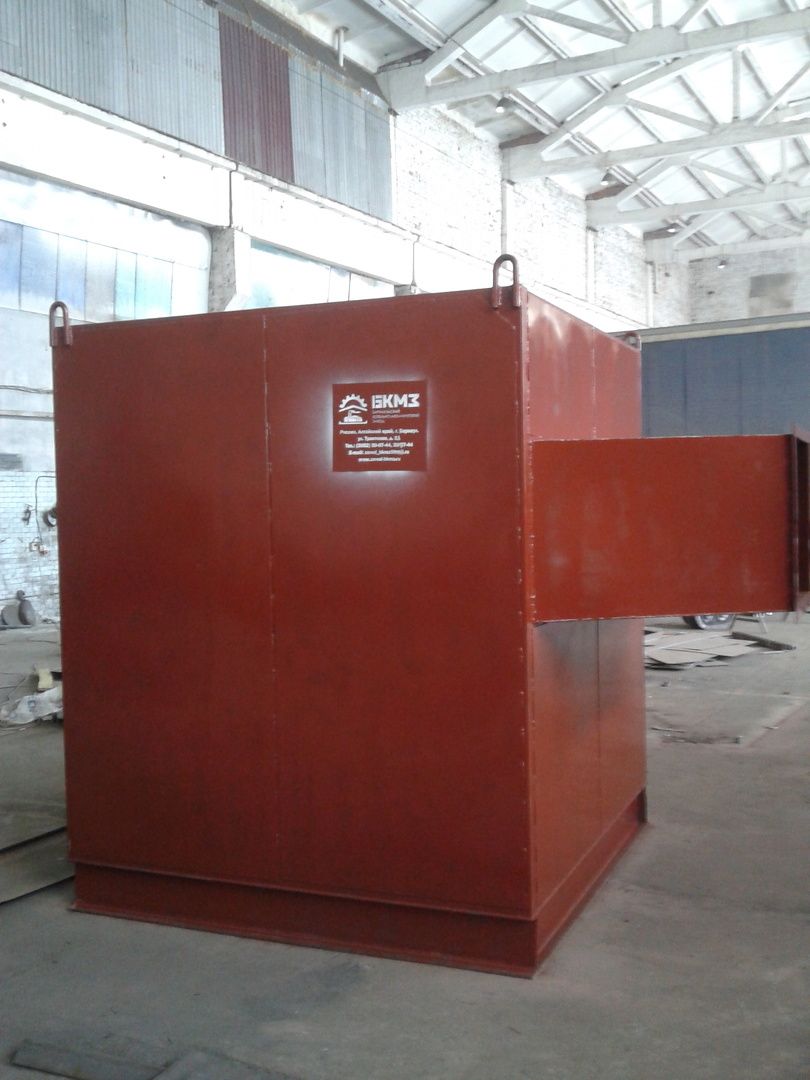

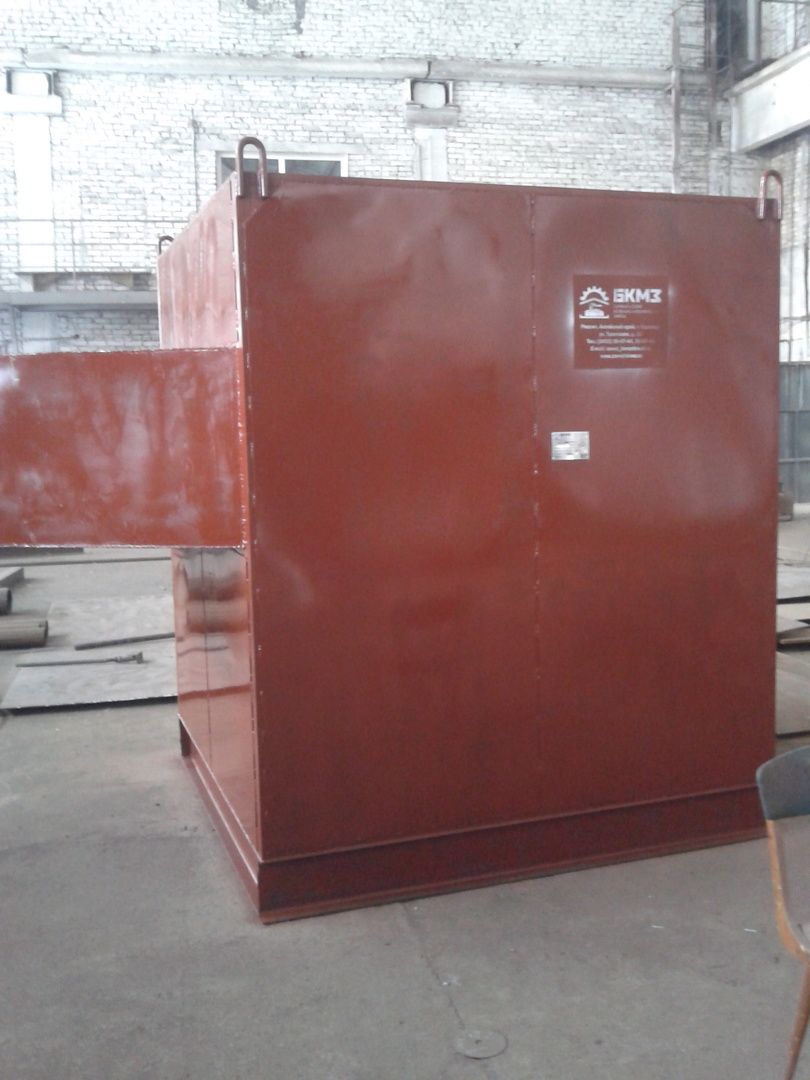

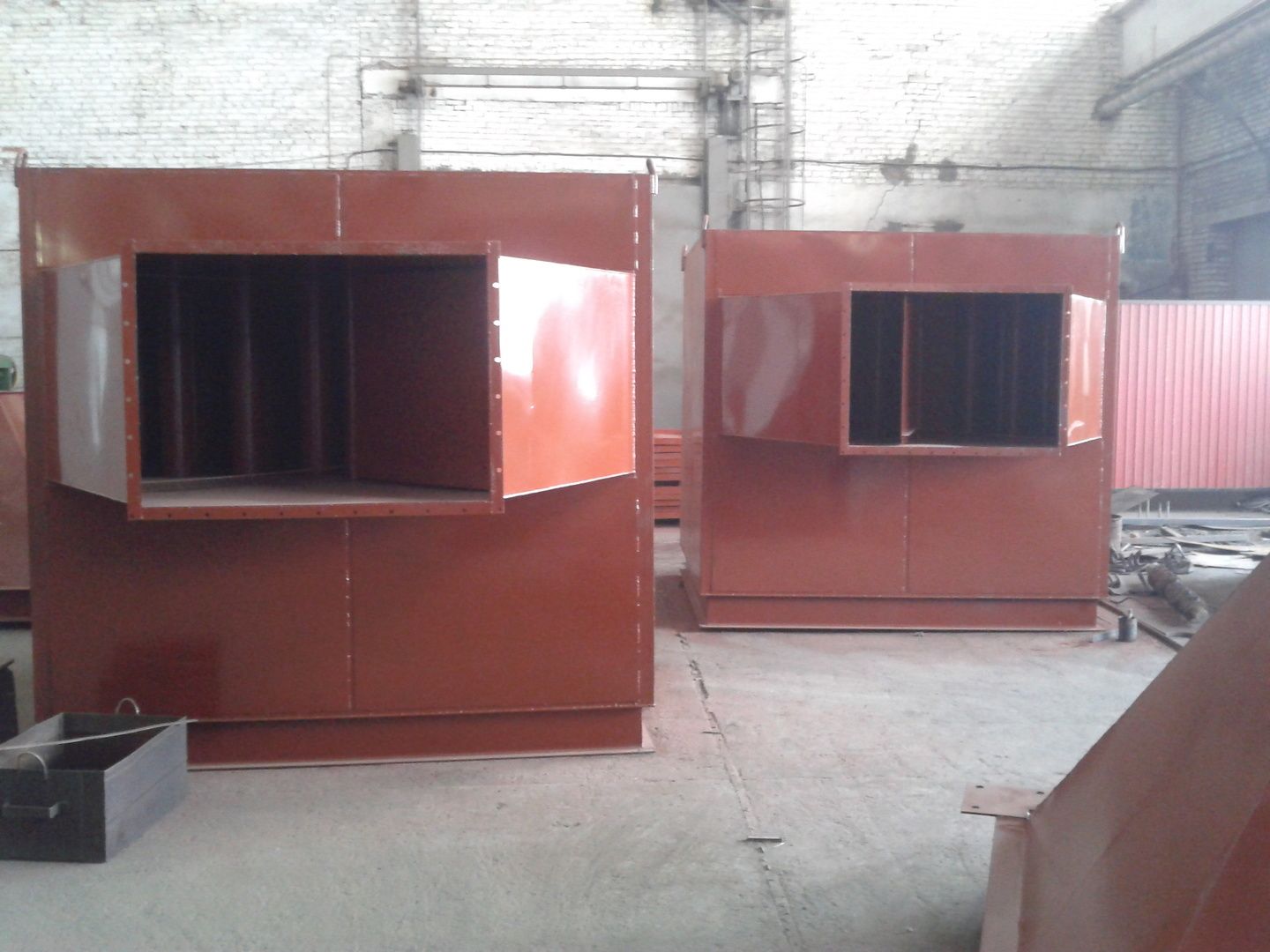

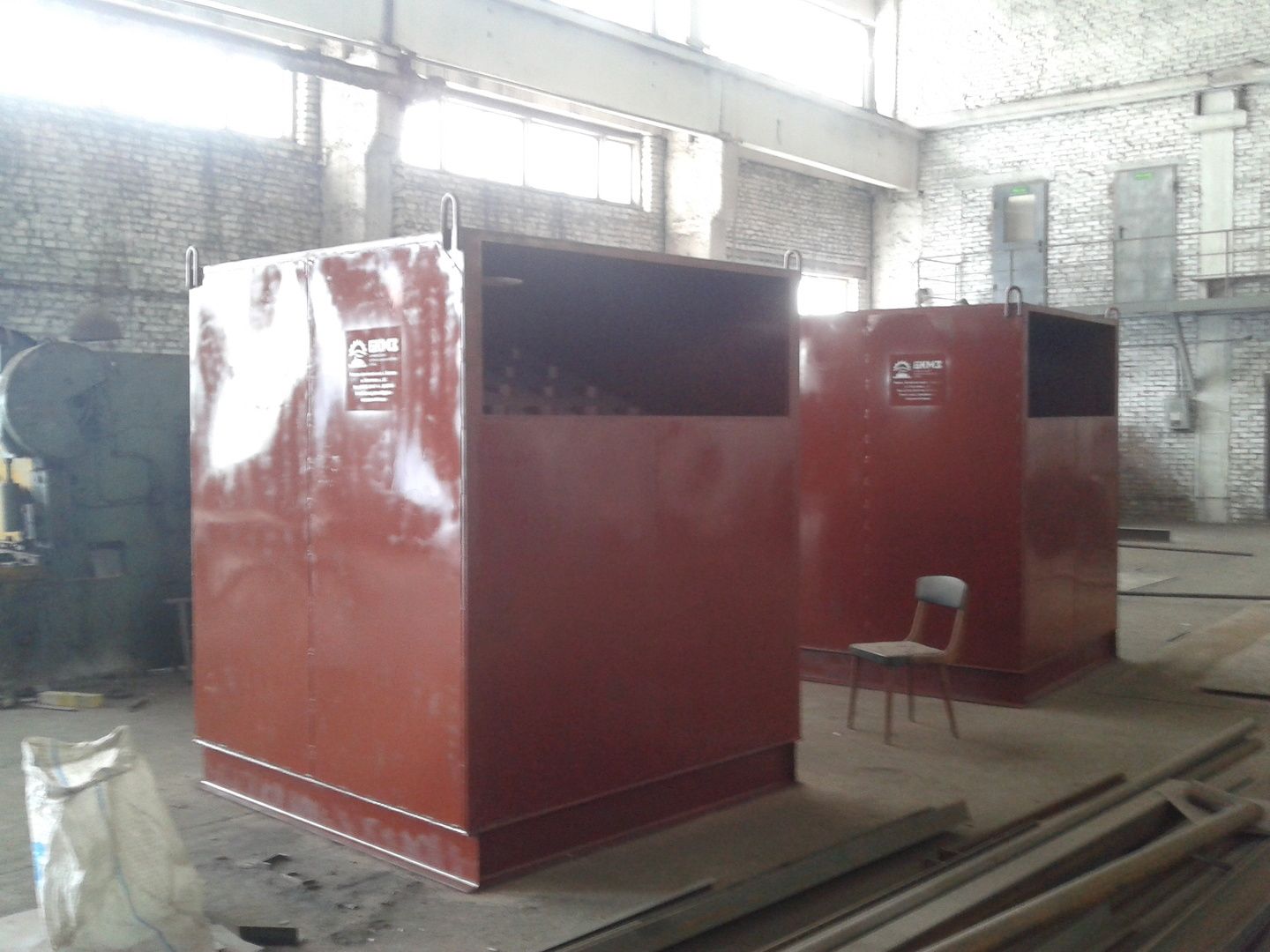

1. Аэродинамическая часть.

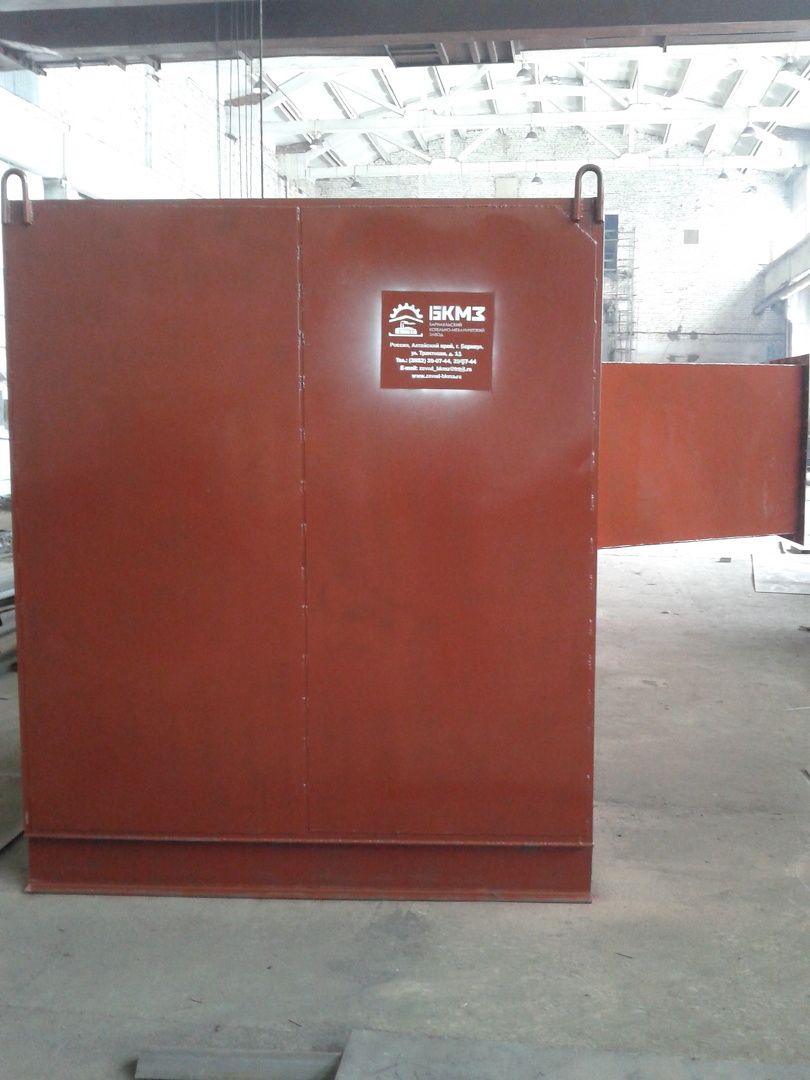

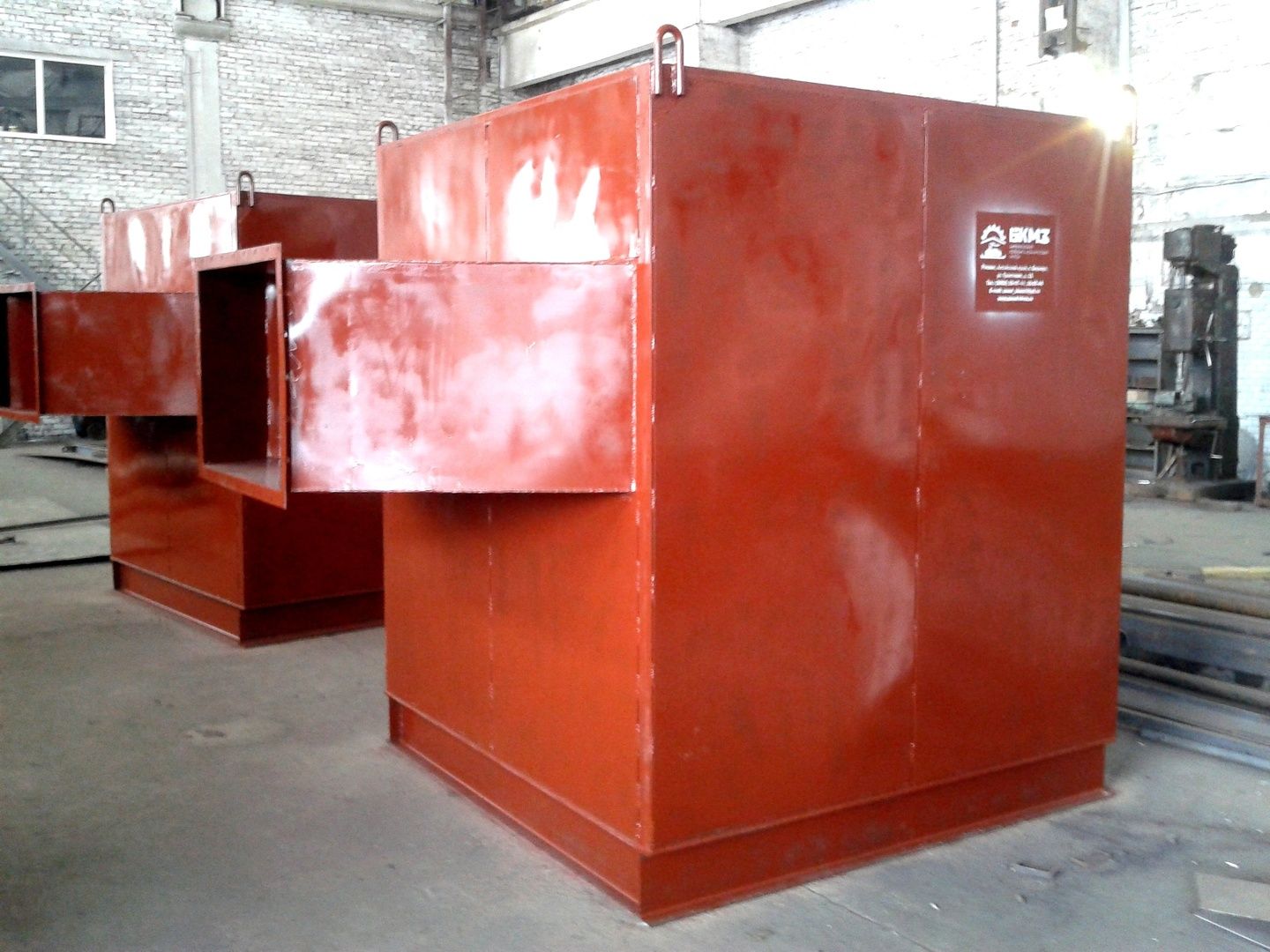

Присоединяется к источнику выброса дымовых газов и к отводящему газоходу очищенных газов «после себя».

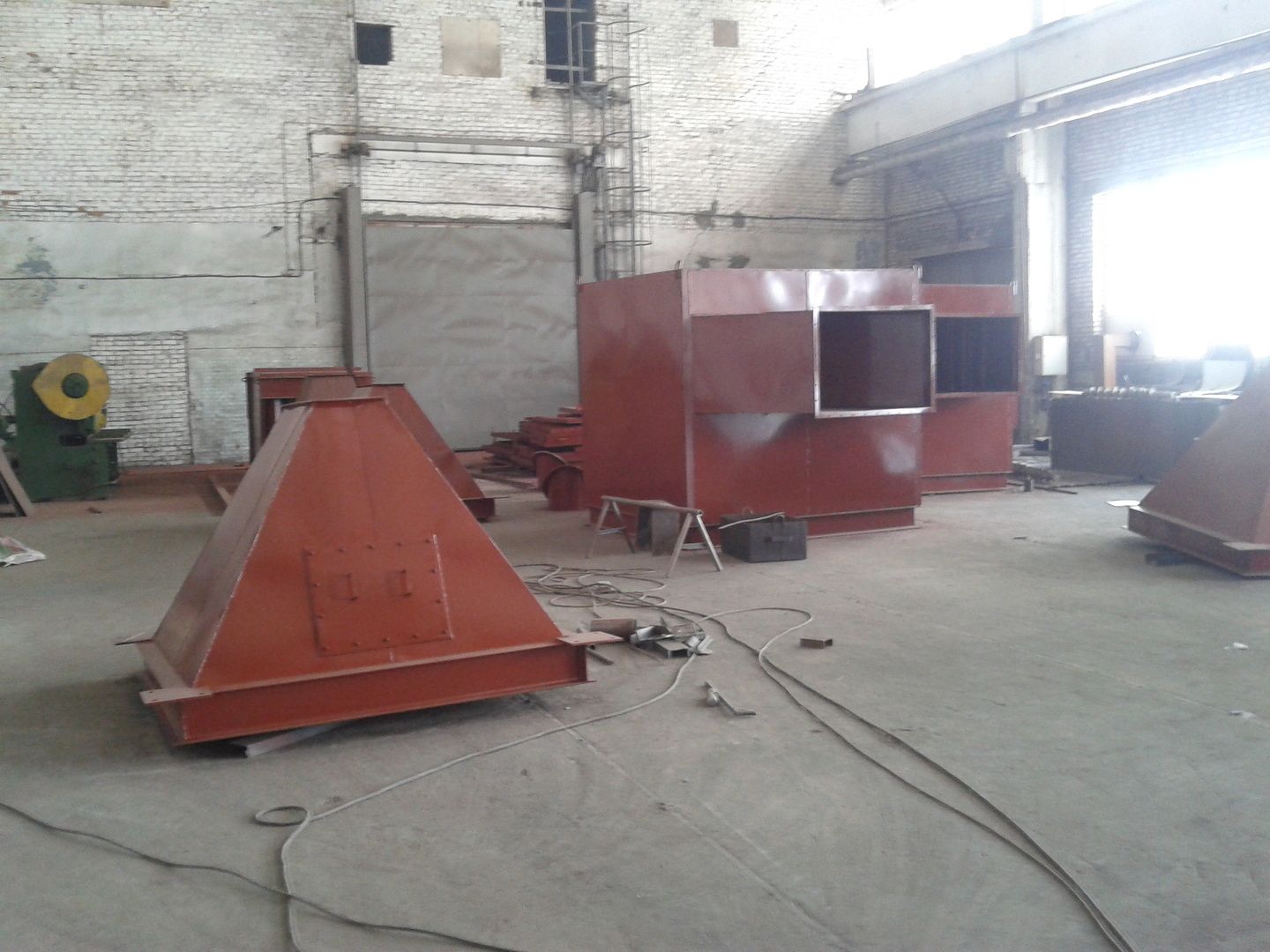

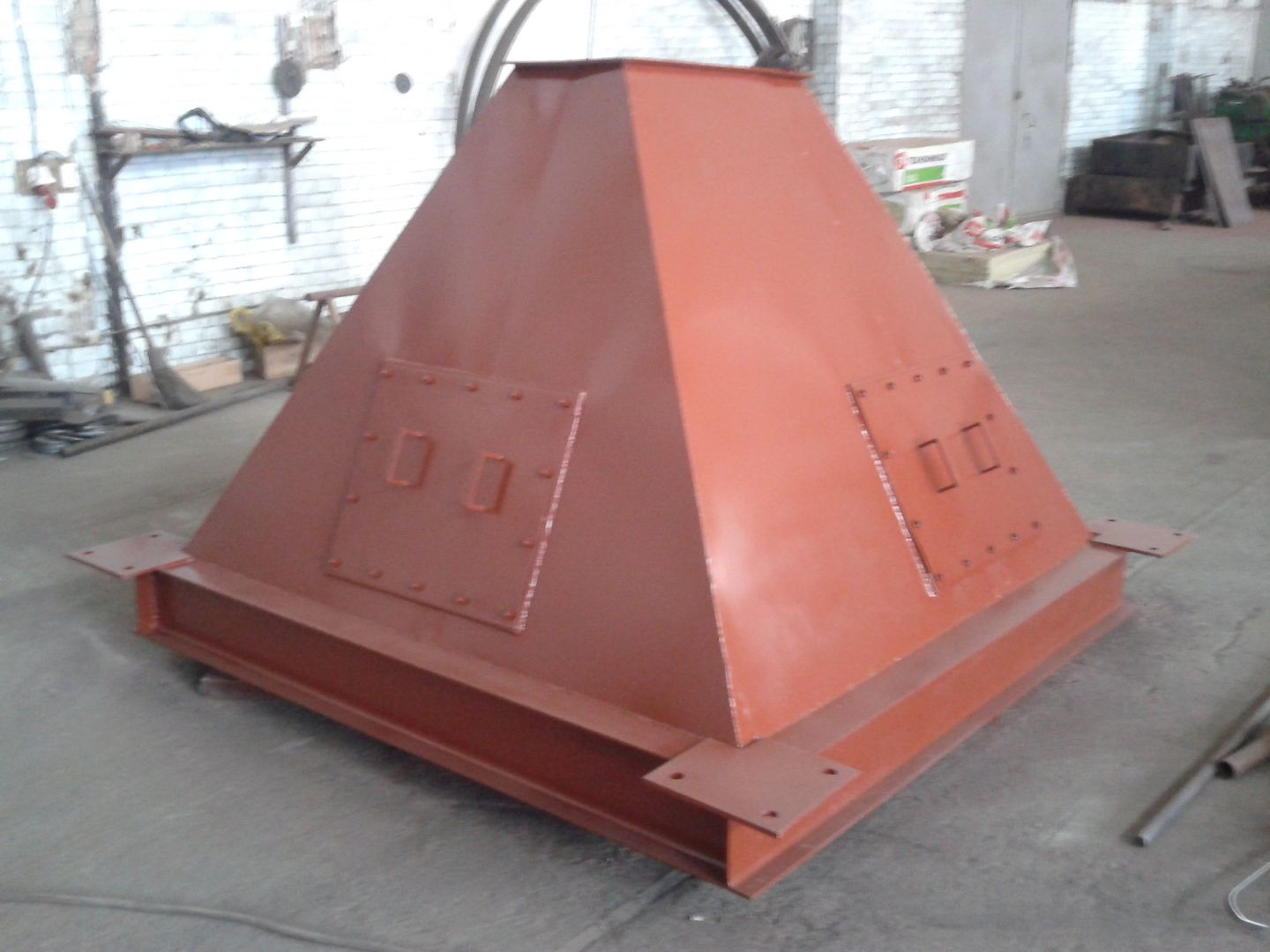

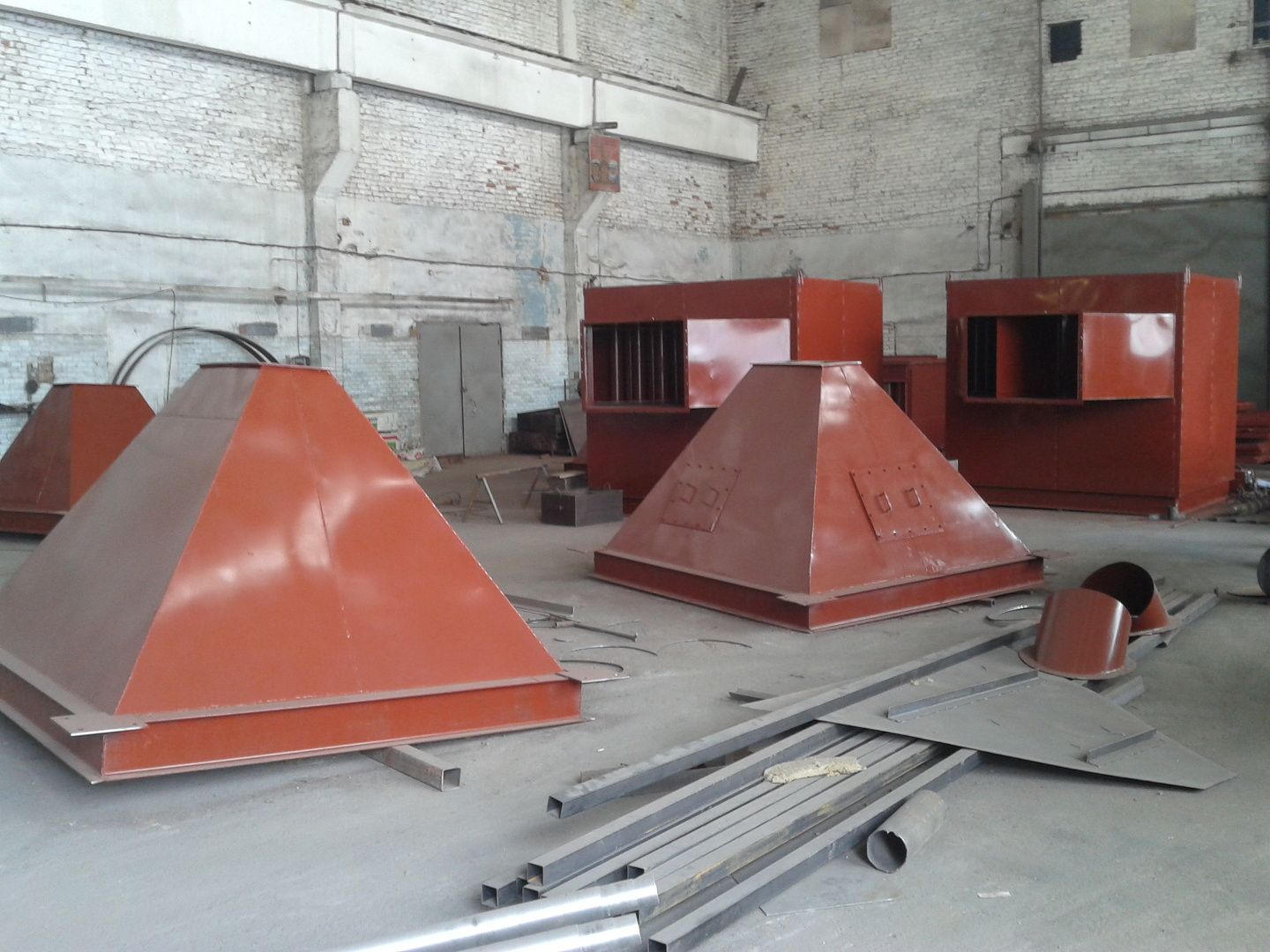

2. Золосборник. Представляет собой бункер пирамидальной формы с шибером для выгрузки золы.

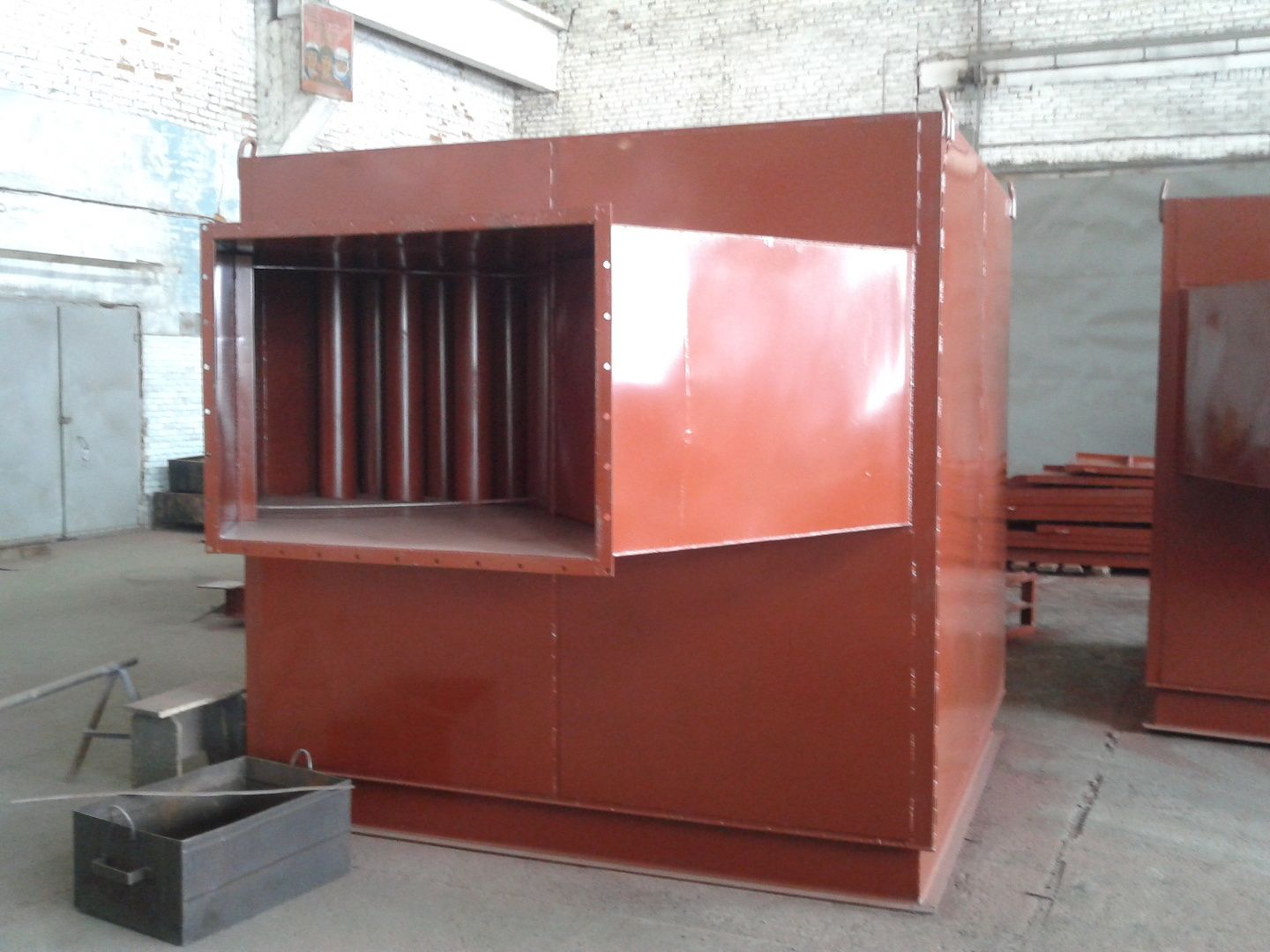

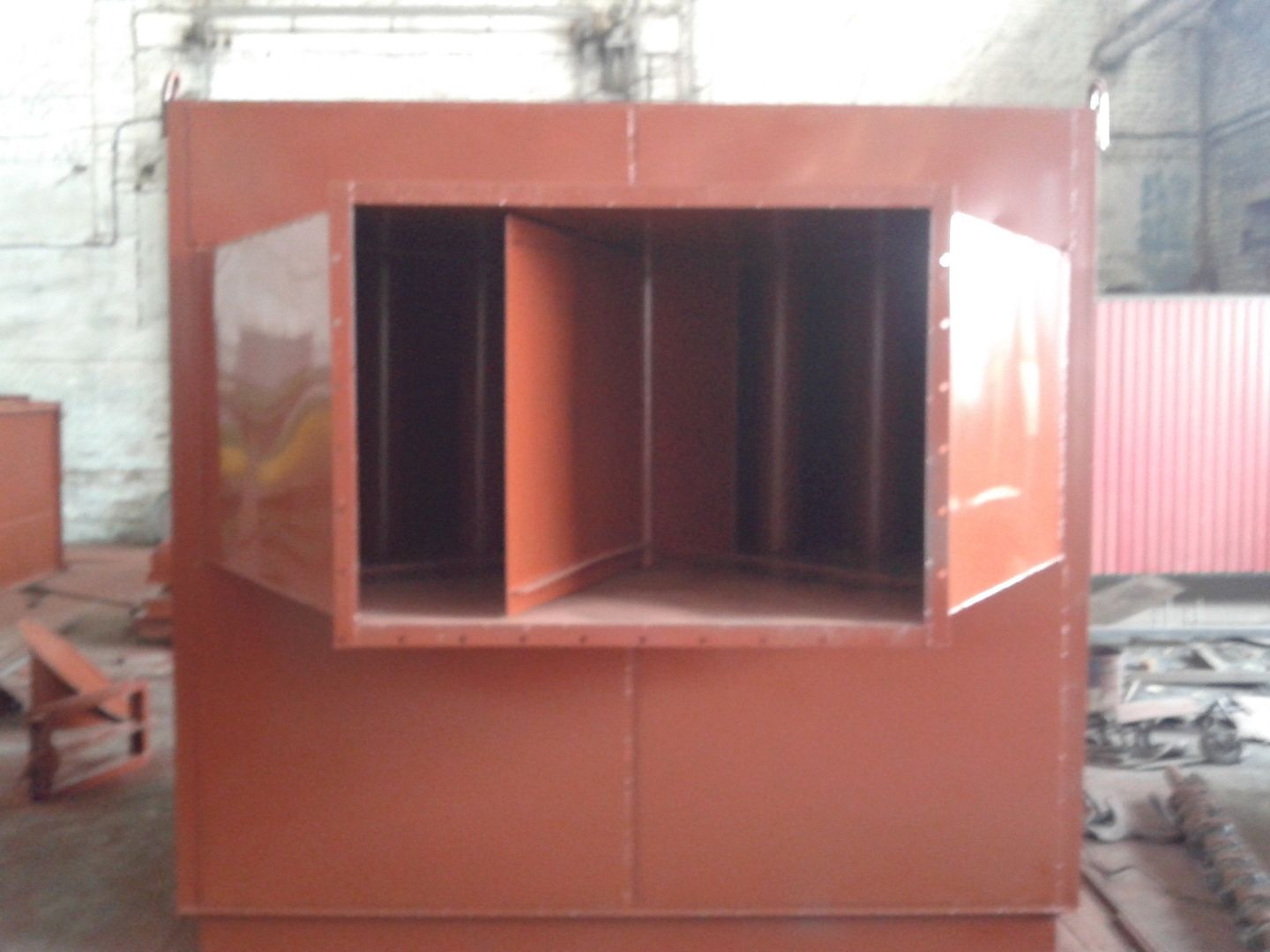

Батарейные циклоны «БЦ-2» представляют собой золоулавливающий аппарат, состоящий из двух параллельно работающих секций, составленных из параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер. При малых нагрузках, для сохранения оптимальной скорости движения газов в циклонных элементах, одну из секций отключают при помощи шибера. На верхней панели устанавливается предохранительный клапан.

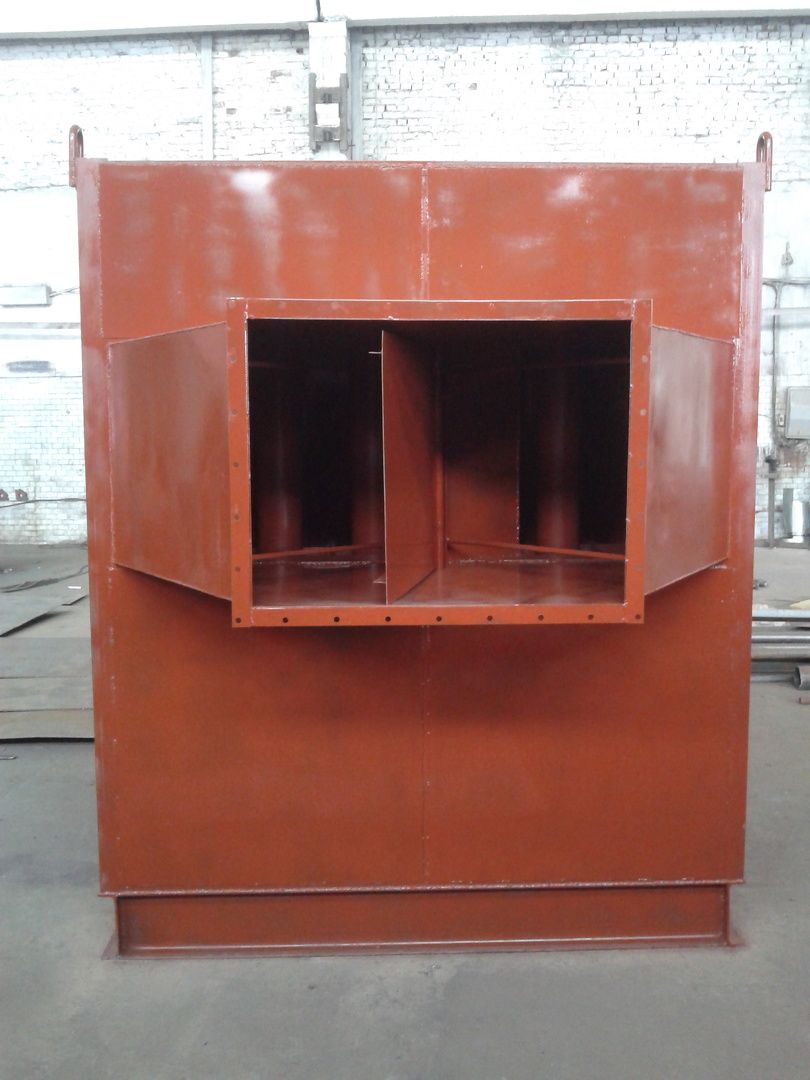

Запыленный газ подводят в секции золоуловителя одним общим потоком равномерно по всему входному сечению. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток закручивающего аппарата. Твердые частицы золы, двигаясь по инерции прямо, прижимаются к корпусу циклонного элемента и вместе с газовым потоком спускаются по конической части корпуса в бункер-золосборник.

 Благодаря спиральному вихревому движению образуется пониженное давление в середине циклонного элемента, в результате поток газов из нижней части конуса меняет направление движения и идет вверх по центру корпуса циклонного элемента, направляясь в выхлопную трубу.

По мере необходимости, накопленная зола удаляется через шибер, расположенный в нижней части бункера.

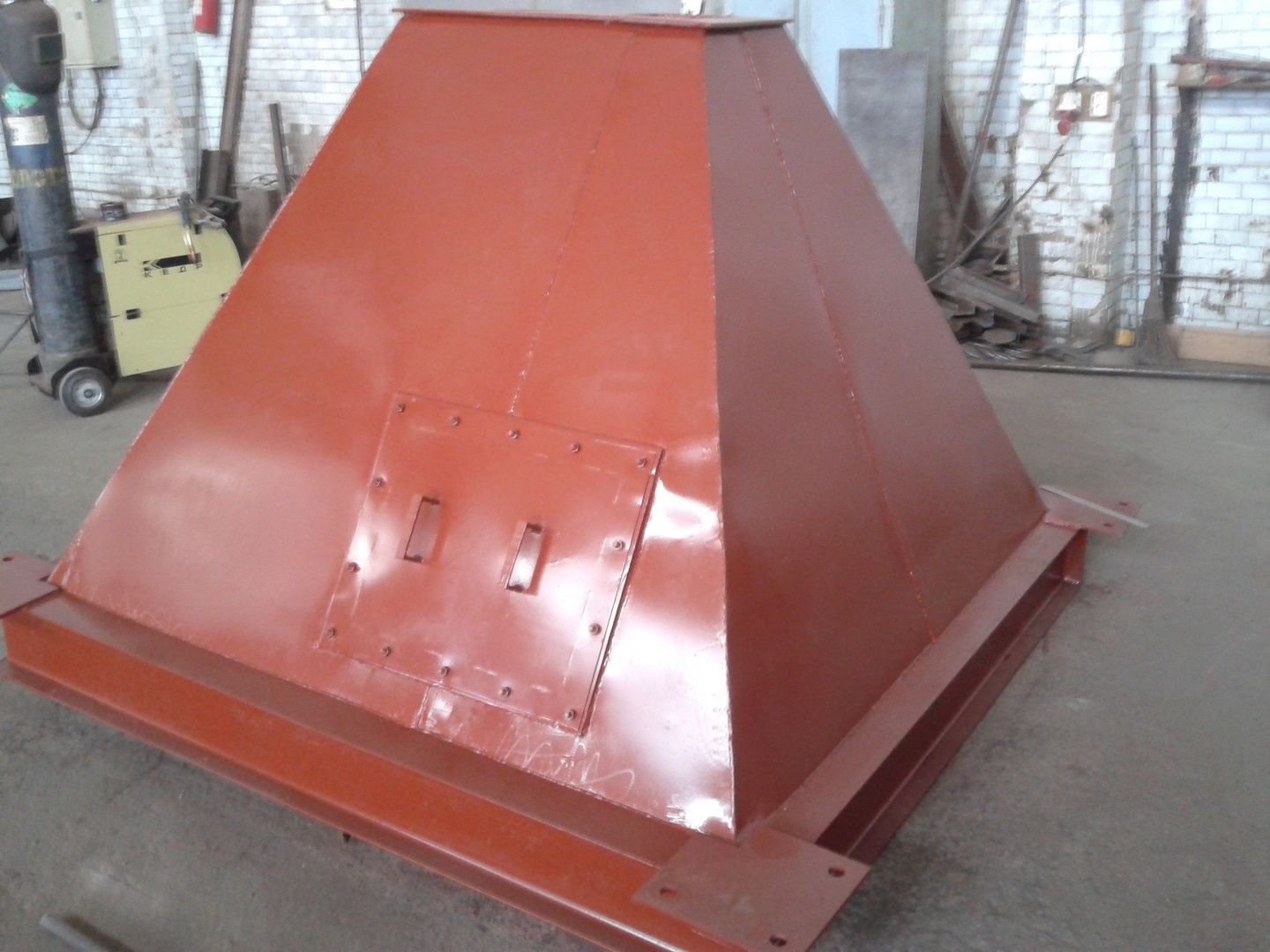

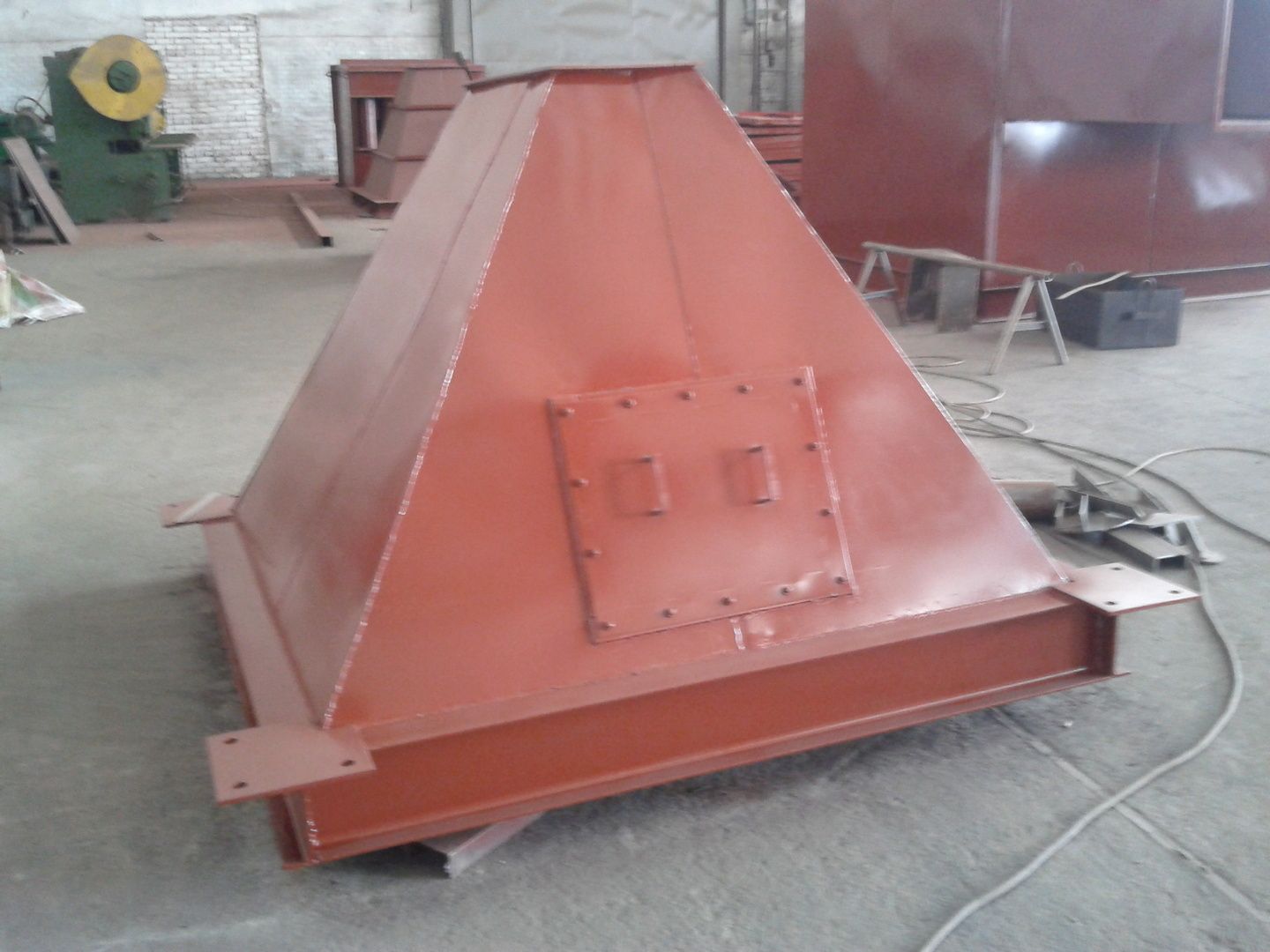

На поверхности бункера-золосборника имеется люк для обслуживания.

При монтаже золоуловителя, фланцевые соединения должны быть газоплотными с обязательным уплотнением асбестовым картоном или шнуром.
